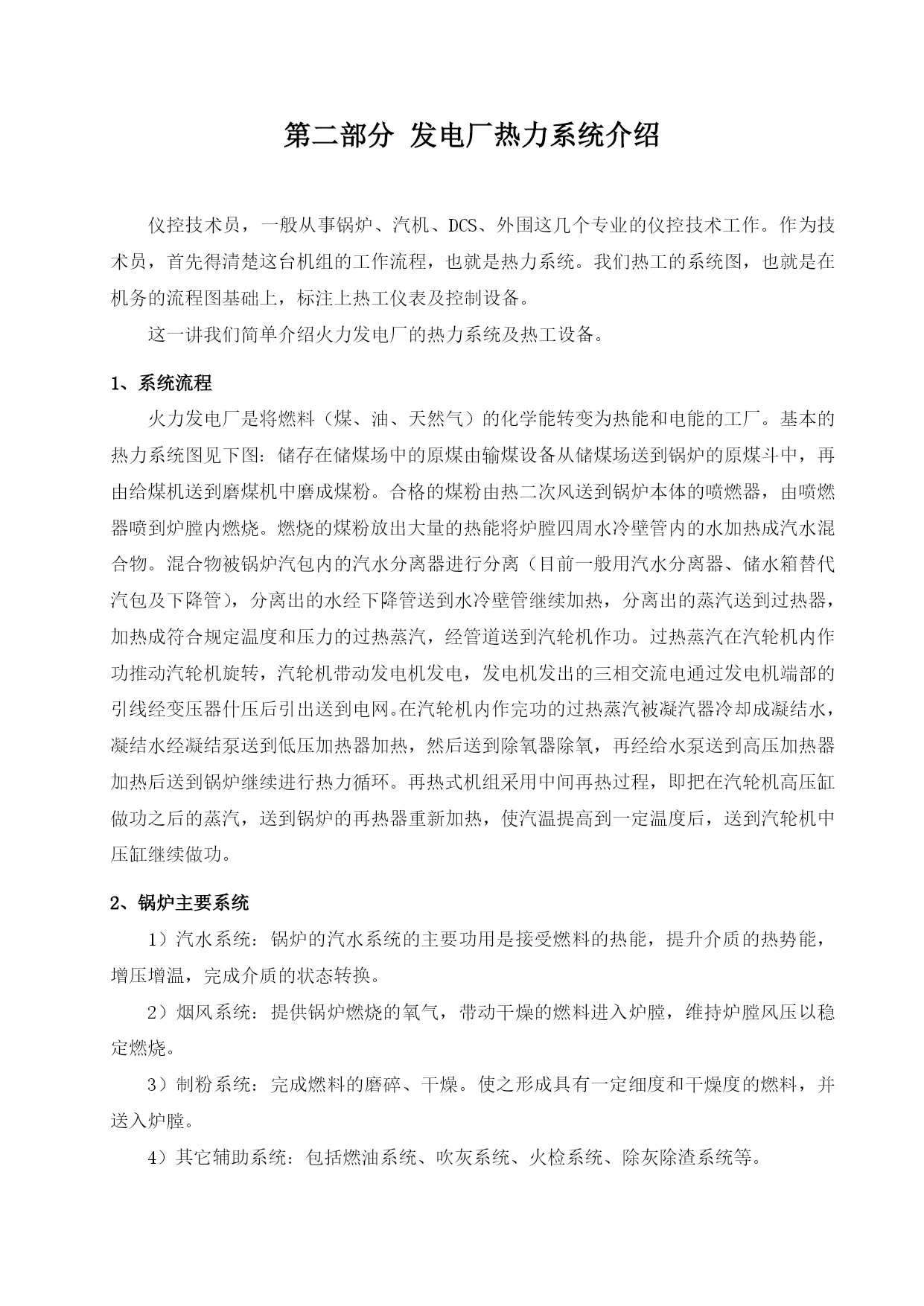

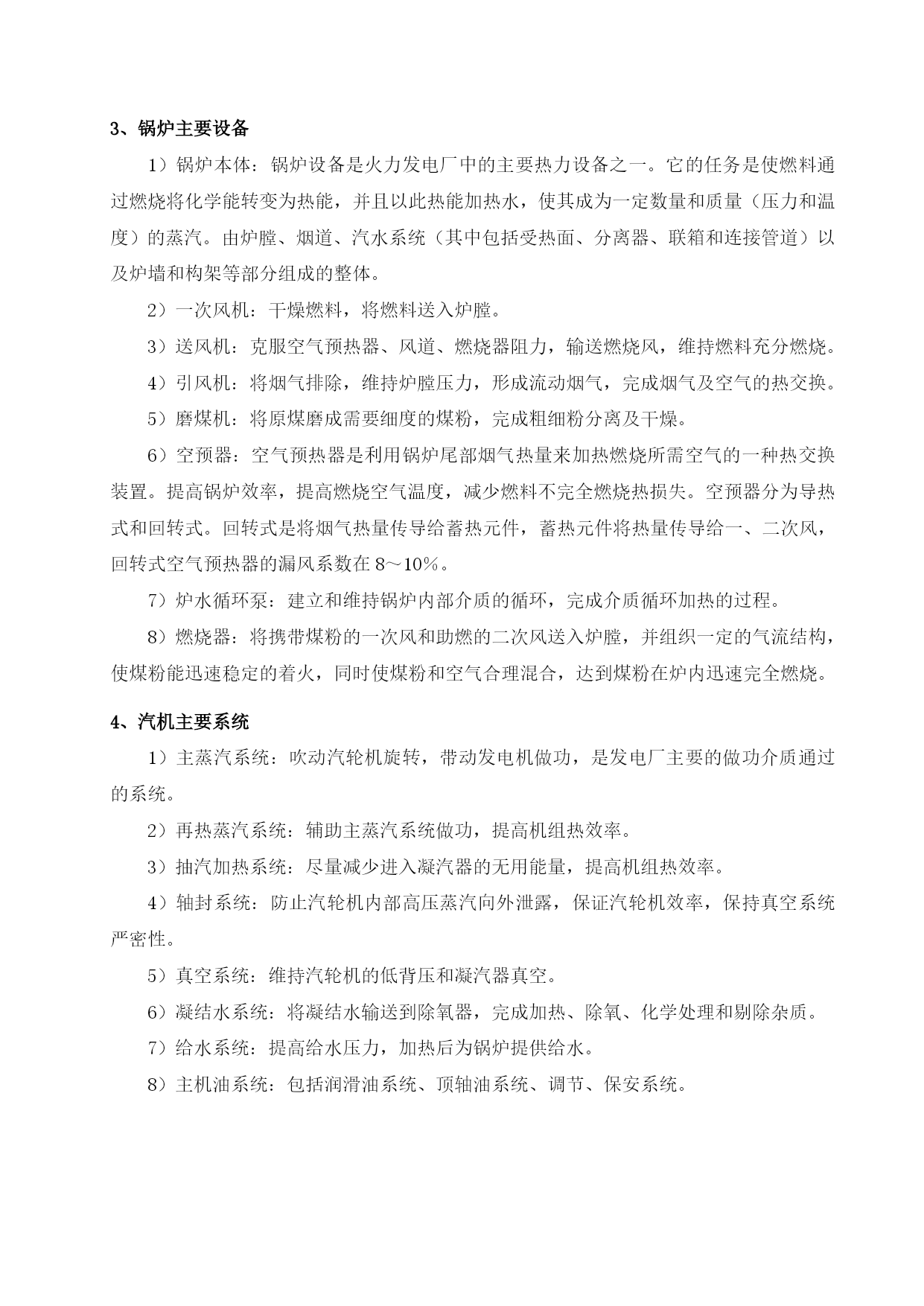

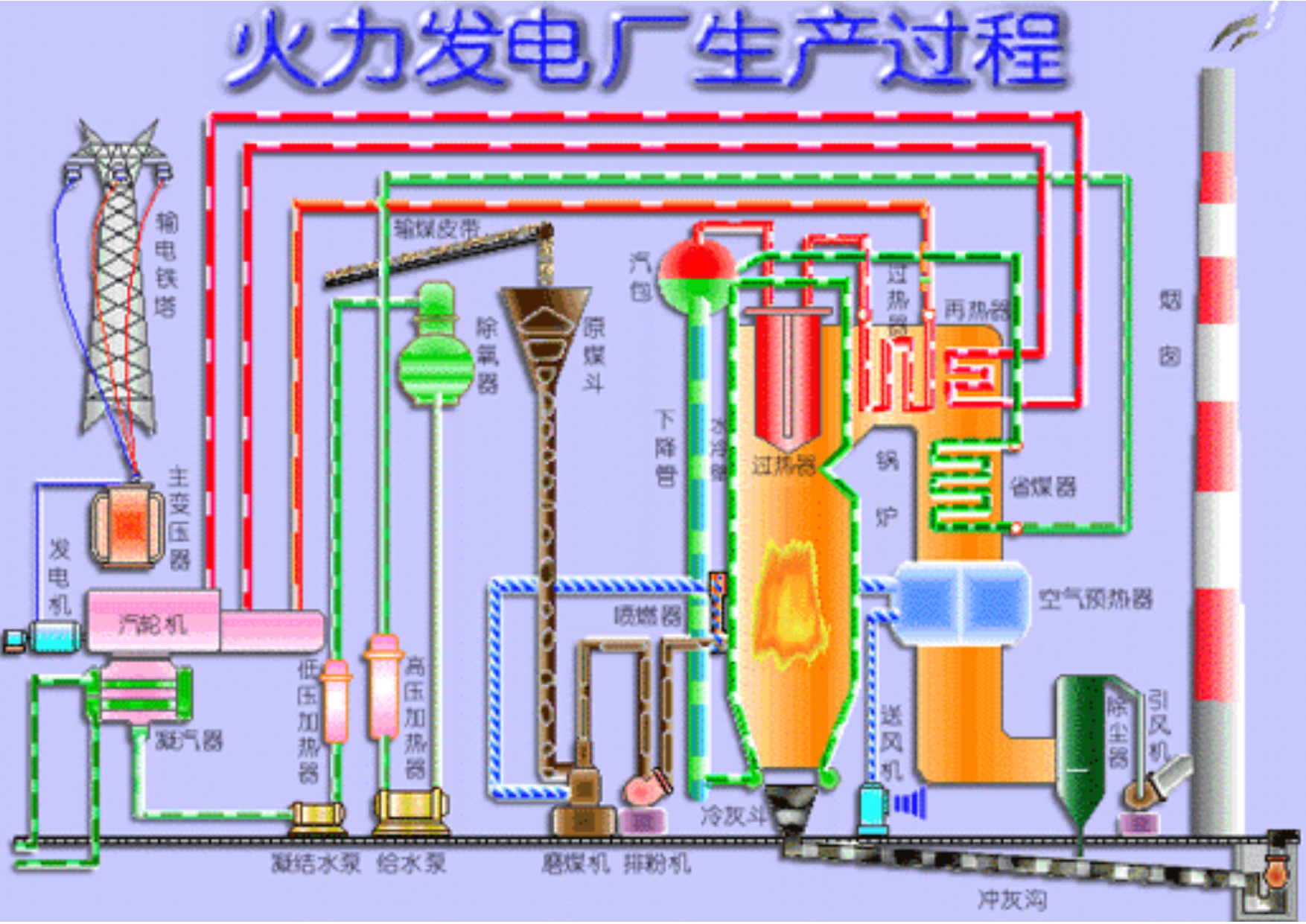

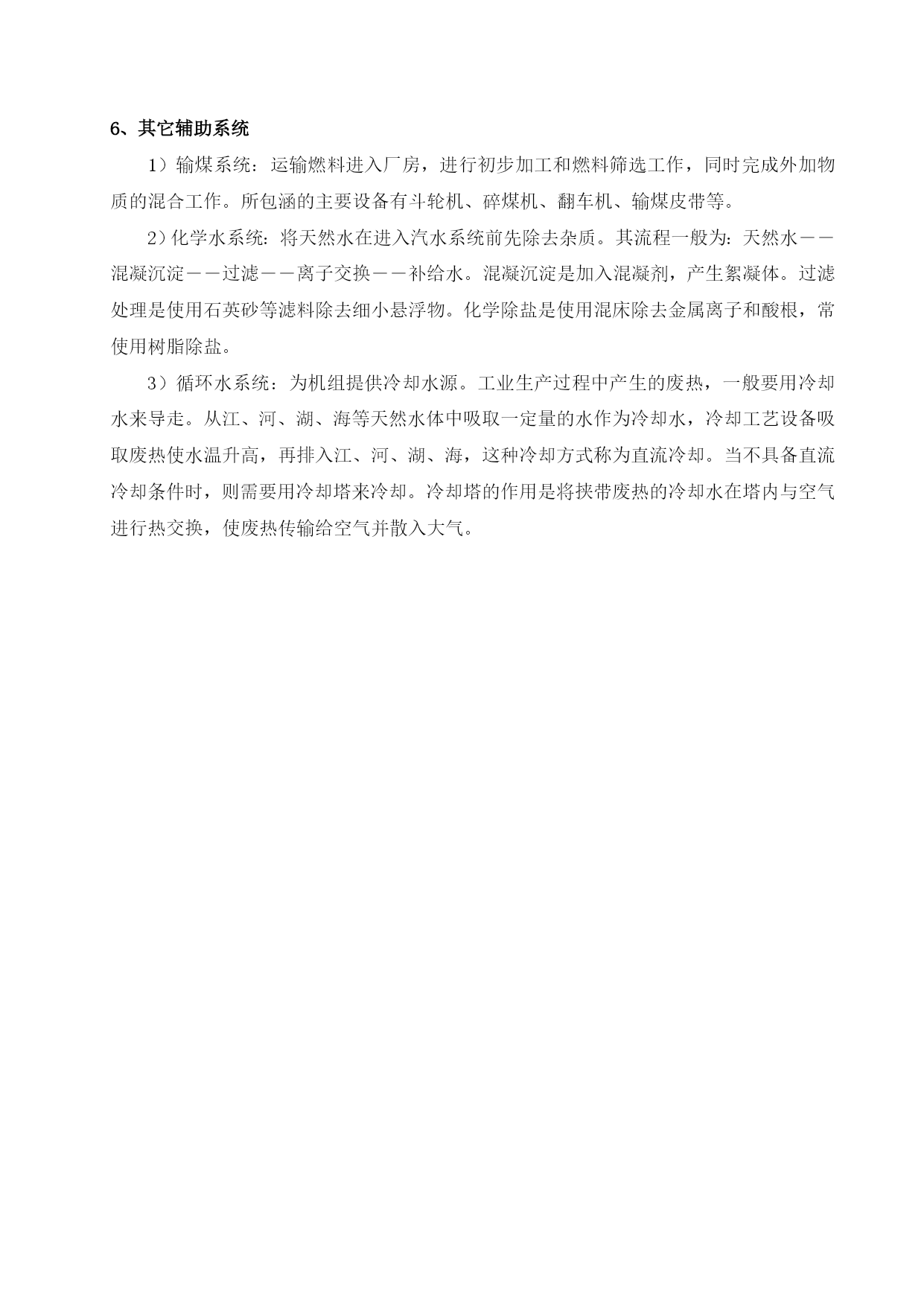

第二部分发电厂热力系统介绍仪控技术员，一般从事锅炉、汽机、DCS、外围这几个专业的仪控技术工作。作为技术员，首先得清楚这台机组的工作流程，也就是热力系统。我们热工的系统图，也就是在机务的流程图基础上，标注上热工仪表及控制设备。这一讲我们简单介绍火力发电厂的热力系统及热工设备。1、系统流程火力发电厂是将燃料（煤、油、天然气）的化学能转变为热能和电能的工厂。基本的热力系统图见下图：储存在储煤场中的原煤由输煤设备从储煤场送到锅炉的原煤斗中，再由给煤机送到磨煤机中磨成煤粉。合格的煤粉由热二次风送到锅炉本体的喷燃器，由喷燃器喷到炉膛内燃烧。燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。混合物被锅炉汽包内的汽水分离器进行分离（目前一般用汽水分离器、储水箱替代汽包及下降管），分离出的水经下降管送到水冷壁管继续加热，分离出的蒸汽送到过热器，加热成符合规定温度和压力的过热蒸汽，经管道送到汽轮机作功。过热蒸汽在汽轮机内作功推动汽轮机旋转，汽轮机带动发电机发电，发电机发出的三相交流电通过发电机端部的引线经变压器什压后引出送到电网。在汽轮机内作完功的过热蒸汽被凝汽器冷却成凝结水，凝结水经凝结泵送到低压加热器加热，然后送到除氧器除氧，再经给水泵送到高压加热器加热后送到锅炉继续进行热力循环。再热式机组采用中间再热过程，即把在汽轮机高压缸做功之后的蒸汽，送到锅炉的再热器重新加热，使汽温提高到一定温度后，送到汽轮机中压缸继续做功。2、锅炉主要系统1）汽水系统：锅炉的汽水系统的主要功用是接受燃料的热能，提升介质的热势能，增压增温，完成介质的状态转换。2）烟风系统：提供锅炉燃烧的氧气，带动干燥的燃料进入炉膛，维持炉膛风压以稳定燃烧。3）制粉系统：完成燃料的磨碎、干燥。使之形成具有一定细度和干燥度的燃料，并送入炉膛。4）其它辅助系统：包括燃油系统、吹灰系统、火检系统、除灰除渣系统等。3、锅炉主要设备1）锅炉本体：锅炉设备是火力发电厂中的主要热力设备之一。它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。由炉膛、烟道、汽水系统（其中包括受热面、分离器、联箱和连接管道）以及炉墙和构架等部分组成的整体。2）一次风机：干燥燃料，将燃料送入炉膛。3）送风机：克服空气预热器、风道、燃烧器阻力，输送燃烧风，维持燃料充分燃烧。4）引风机：将烟气排除，维持炉膛压力，形成流动烟气，完成烟气及空气的热交换。5）磨煤机：将原煤磨成需要细度的煤粉，完成粗细粉分离及干燥。6）空预器：空气预热器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置。提高锅炉效率，提高燃烧空气温度，减少燃料不完全燃烧热损失。空预器分为导热式和回转式。回转式是将烟气热量传导给蓄热元件，蓄热元件将热量传导给一、二次风，回转式空气预热器的漏风系数在8～10％。7）炉水循环泵：建立和维持锅炉内部介质的循环，完成介质循环加热的过程。8）燃烧器：将携带煤粉的一次风和助燃的二次风送入炉膛，并组织一定的气流结构，使煤粉能迅速稳定的着火，同时使煤粉和空气合理混合，达到煤粉在炉内迅速完全燃烧。4、汽机主要系统1）主蒸汽系统：吹动汽轮机旋转，带动发电机做功，是发电厂主要的做功介质通过的系统。2）再热蒸汽系统：辅助主蒸汽系统做功，提高机组热效率。3）抽汽加热系统：尽量减少进入凝汽器的无用能量，提高机组热效率。4）轴封系统：防止汽轮机内部高压蒸汽向外泄露，保证汽轮机效率，保持真空系统严密性。5）真空系统：维持汽轮机的低背压和凝汽器真空。6）凝结水系统：将凝结水输送到除氧器，完成加热、除氧、化学处理和剔除杂质。7）给水系统：提高给水压力，加热后为锅炉提供给水。8）主机油系统：包括润滑油系统、顶轴油系统、调节、保安系统。9）汽轮机调节、保安系统：协调各系统同步地按照要求进行工作。10）润滑油系统：为汽轮机提供润滑、冷却用油。11）发电机冷却系统和密封系统：冷却系统的功能是冷却发电机，带走发电机工作时的热量。密封系统的功能是密封冷却介质的外泄。12）工业水系统：提供冷却介质，冷却各种辅助设备。13）其它系统：压缩空气系统、旁路系统、减温水系统、精处理系统、胶球清洗系统等。5、汽机主要设备1）汽轮机本体：完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。汽轮机本体由固定部分（静子）和转动部分（转子）组成。固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等，固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。汽缸是约束高压蒸汽不得外泄的外壳。汽轮机本体还设有汽封系统。2）发电机：发电机是将机械能转变成电能的
