空中课堂(电与磁)1.ppt

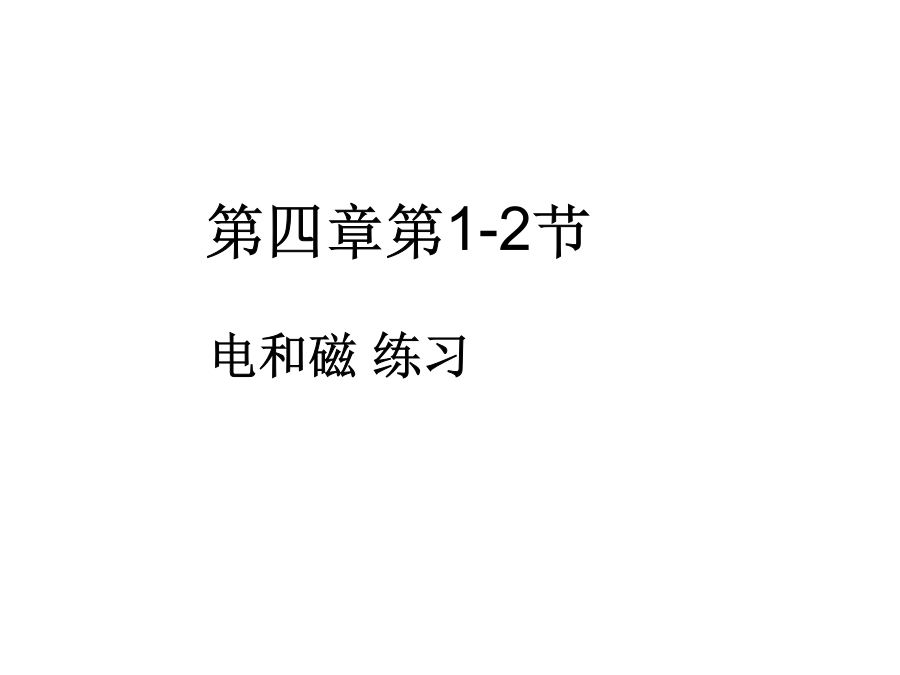

第四章第1-2节电和磁练习磁体例题1、有一条形铁块，上面的字样已模糊不清，试用多种方法判定它是否具有磁性。[答]方法1：根据磁体的吸铁性来判断。取一些磁性物质（如少量铁粉），如条形铁块能吸引铁粉，就说明它有磁性，是磁体。方法2：把条形铁块用细线系住中间，悬吊起来。如果它具有磁性，它将会在地球磁场的作用下，只在南北方向停下来。如果该铁块不具有磁性，就会在任意方向停下来。方法3：另取一根条形磁铁，用其两端分别先后去靠近条形铁块的某一端，如果两次都能吸引，说明它是铁块，无磁性；如果一次吸引，一次排斥，说明它有磁性，是磁铁。例题2、有甲、乙两根外形完全相同的钢棒，一根有磁性，另一根没有磁性，用图2中的哪种方法可以一次就把它们区分开来？练习例题3、磁体周围一条磁感线的方向如图1所示，试确定磁体的N、S极和A点处小磁针的指向。4、图中所示的是小磁针静止时的指向，由此画出磁感应线的方向和标出各磁体的N、S极。1．水平桌面上有一静止的铁块，当一条形磁铁沿竖直方向逐渐靠近铁块时，铁块对桌面的压力将____＿＿,铁块受到的重力将______。（选填“变大”、“变小”或“不变”）2．关于磁体周围磁感线的说法正确的（）A．磁感线确实存在于磁体的周围B．磁感线有密有疏，可以相互交叉C．磁感线总是从N极出发，回到S极D．磁感线可能从S极出发，回到N极3、有关磁感线，下列说法中正确的是（）A、磁场是由磁感线组成的B、在磁体周围能清楚地看到磁感线C、磁感线是没有方向的D、磁感线是假想的，实际上并不存在5．磁体周围磁感应线的分布情况是（）A．在一个平面上；B．在磁体周围的空间；C．磁感应线的分布都是均匀的；D．以上没有正确的。6．把下列物体放在磁场中，不会受到磁力作用的（）A．镍棒；B．铜棒；C．铁片；D．小磁针。7．关于地磁场，下列说法中正确的是（）A．地磁两极跟地理两极完全重合；C．地磁场的磁感应线是从地理南极出发，回到地理北极；D．以上没有正确的。8．关于磁场及磁场性质的叙述不正确的是（）A．磁场确实存在于磁体周围B．磁场的性质就是磁体产生磁感线C．磁场是用细铁屑形象化描述出来的D．磁场的性质就是对放入其中的磁体产生磁力的作用9．指南针在地面静止时能指南北方向是因为（）A．地球是磁体，指南针不是磁体，不受磁力作用B．地球不是磁体，指南针是磁体，受磁力作用C．地球和指南针都不是磁体，不受磁力作用D．地球和指南针都是磁体，受磁力作用10．图4－12所示是放在磁场中的四个小磁针静止时N极的指向，其中不正确的是（）A．aB．bC．cD．d11．图中所示的是小磁针静止时的指向，由此画出磁感应线的方向和标出各磁体的N、S极12．标出图中各磁场的磁感应线方向。三.电流的磁场通电直导体磁场通电直导体磁场安培定则可以判断通电螺线管的两端与螺线管中的关系，判断方法如图。通电螺线管磁场例题1、如图1所示，当电键S闭合后，小磁针的N，S极按箭头方向转动到与螺线管轴线方向一致时静止不动，试判断电源的正、负极。例2：如图1所示，弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧秤的示数[]A．不变。B．逐渐减少。C．先减小再增大。D．先增大再减小。例题3、图2是研究感应电流的方向与哪些因素有关的实验示意图，比较甲、乙两图可以得出感应电流方向与______有关的结论；比较甲、丙两图可以得出感生电流方向与______有关的结论。1.请你在如图所示的通电螺线管中标出电流的方向和螺线管的N、S极。2.根据小磁针静止时的指向,在图中标明螺线管中电流的方向。3.如图12所示，请分别标出通电螺线管和小磁针的N、S极。4.在图3所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是（）5.如图12-7所示，一个轻质弹簧下端悬挂一个小铁片，当开关S断开时，铁片刚好与水银槽中水银接触。当开关S闭合后，铁片会（）A.不动B.陷入水银面以下C.向上运动停止在空中D.上下不停的振动
