单片机课件：2系统结构1.ppt

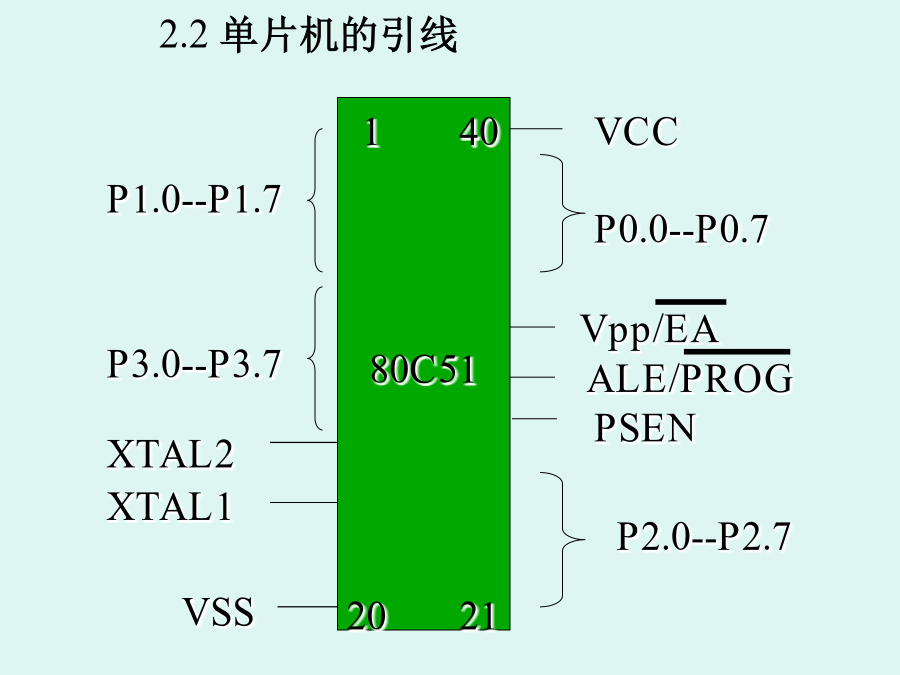

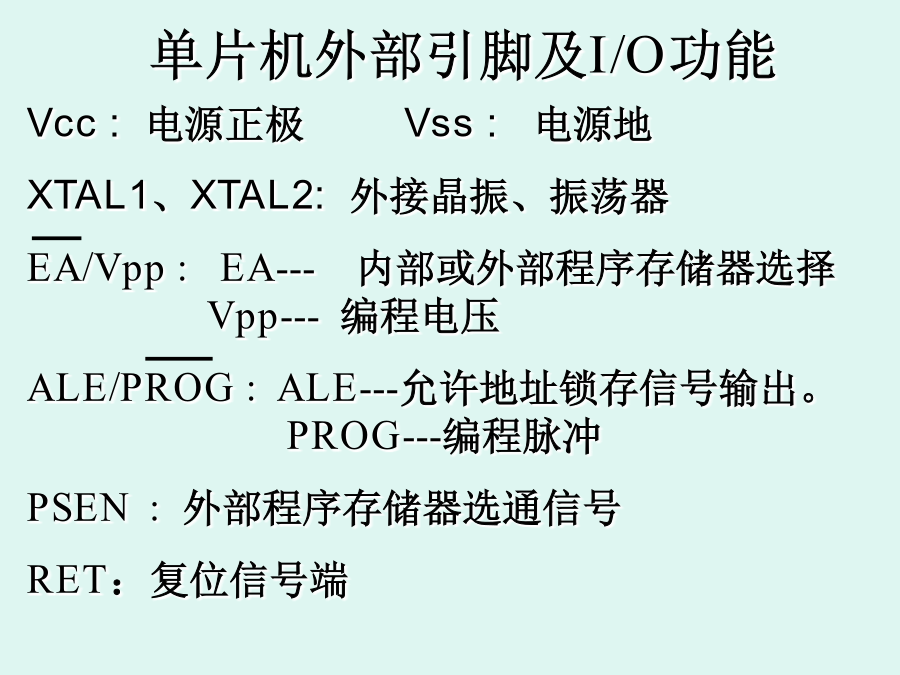

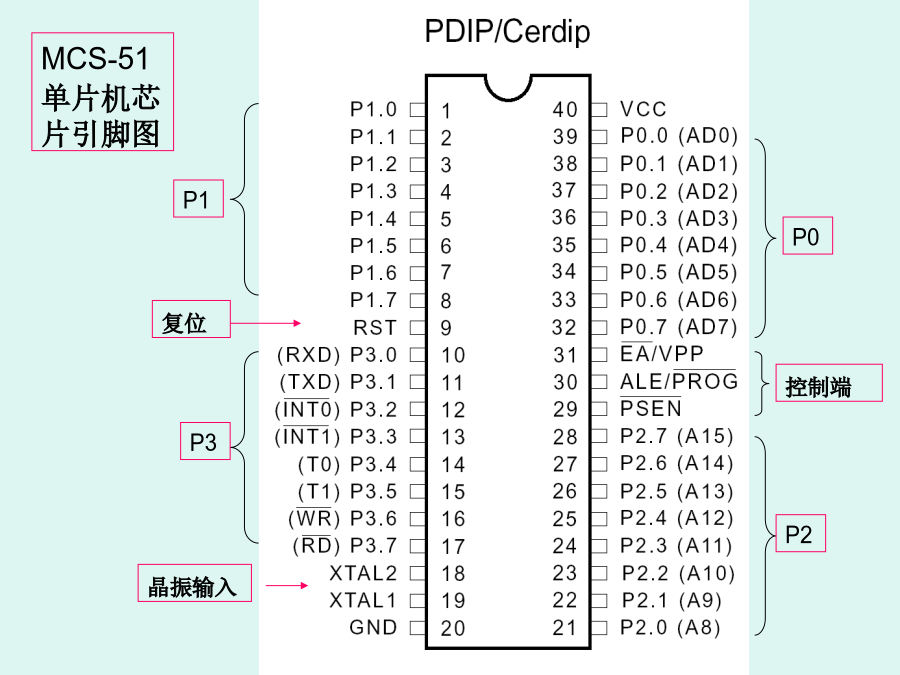

通知第二章MCS—51单片机系统结构2.2单片机的引线P1单片机外部引脚及I/O功能单片机外部引脚及I/O功能P3口引脚及I/O功能单片机的组成第二章单片机的系统结构2.1单片机的系统结构专用寄存器专用状态寄存器PSWRS0、RS1：工作寄存器组SP堆栈及堆栈指针数据指针DPTR单片机的时钟时钟电路时序2.3单片机的时钟频率1.2、4、6、8、12、24、33、40MHZ指令周期4）8051定义一个分频周期为一拍（P）两个分频周期为一个状态（S）（时钟周期）5）8051定义：一个机器周期由包含12个分频周期的6个状态（s）组成。12MHZ时钟频率/12=1us6）改变机器周期中的分频个数或时钟个数可以调整指令执行的时间助记符机器码字节数机器周期第二讲低位地址/数据地址/数据低位地址/数据总线方式：(数据/地址)*输出信号（数据/地址）通过与门驱动上拉FET管,又通过反相器驱动下拉FET管。*输入信号：访问外部存储器时，输出管截止输入端呈高阻态。*真双向口*作为总线方式（数据/地址）使用后，就不能再作为通用I/O口使用。当I/O方式时：控制=0*上拉管截止需要外接上拉电阻*Q=0下拉管截止,由于有上拉电阻输出端高电平’而不是高阻态*Q=1下拉管导通,输出端低电平*当输入时需要将输出端置为高电平才能正确输入数据*准双向幷行口的结构P1口高位地址A15—A8幷行口的结构P3口幷行口的结构读锁存器内容-修改-写操作读锁存器内容--修改--写回锁存器如:ANLP1,A;逻辑与指令ORLP2,A;逻辑或指令XRLP3,A;逻辑异或指令CPLP3.0;位取反指令INCP2;增量指令DECP2;增量指令DJNZP3,LOOP;循环判跳指令I/O口引脚三总线结构（数据地址控制）2.数据/地址总线分离电路连接总线结构（数据地址控制）与扩展总线结构（数据地址控制）与扩展非总线结构（数据地址控制）与扩展12021931841751661571481391210112.5RST/Vpd引脚C=10ufR=8.2Kt>10msVccINT0RST/Vpd备用电源vcc用单稳触发器74LS123输出不同信号电平复位PD=1掉电8051单片机节电运行方式节电控制寄存器PCON加密与解密：加密:密码阵列和封锁位多级加密1两级加密、三级加密2烧短I/O口线烧短封锁位解密:*根据读数先后秩序将密码.加密位擦除.*电擦EEPROM用程序设定时间进行擦除加密：*分段保存:重要部分进行加密*动态加密:随机加密和解密
