《电子元器件识读与测量》期末考试试卷.doc

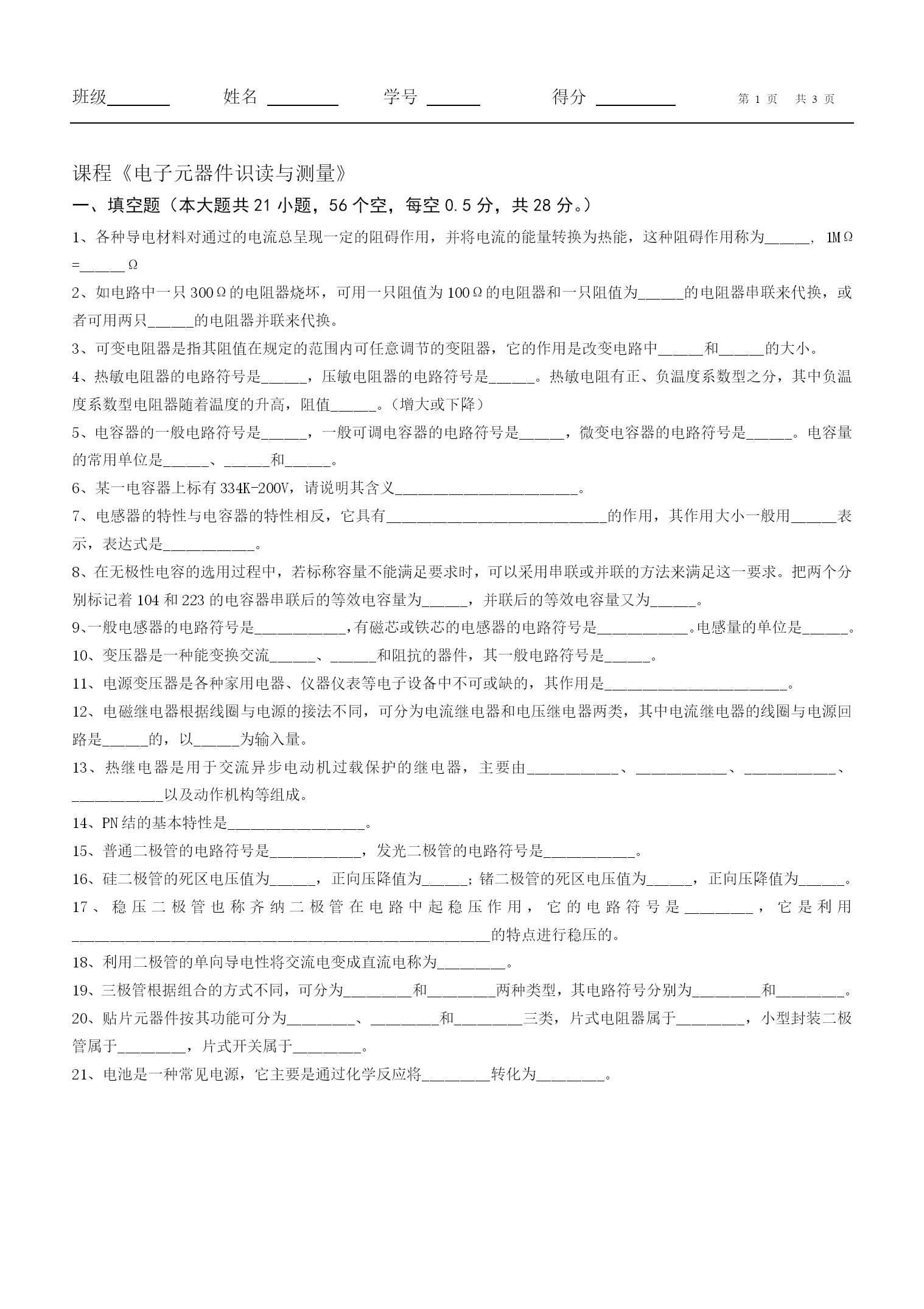

班级姓名学号得分第页共NUMPAGES3页课程《电子元器件识读与测量》一、填空题（本大题共21小题，56个空，每空0.5分，共28分。）1、各种导电材料对通过的电流总呈现一定的阻碍作用，并将电流的能量转换为热能，这种阻碍作用称为______,1MΩ=______Ω2、如电路中一只300Ω的电阻器烧坏，可用一只阻值为100Ω的电阻器和一只阻值为______的电阻器串联来代换，或者可用两只______的电阻器并联来代换。3、可变电阻器是指其阻值在规定的范围内可任意调节的变阻器，它的作用是改变电路中______和______的大小。4、热敏电阻器的电路符号是______，压敏电阻器的电路符号是______。热敏电阻有正、负温度系数型之分，其中负温度系数型电阻器随着温度的升高，阻值______。（增大或下降）5、电容器的一般电路符号是______，一般可调电容器的电路符号是______，微变电容器的电路符号是______。电容量的常用单位是______、______和______。6、某一电容器上标有334K-200V，请说明其含义________________________。7、电感器的特性与电容器的特性相反，它具有_____________________________的作用，其作用大小一般用______表示，表达式是____________。8、在无极性电容的选用过程中，若标称容量不能满足要求时，可以采用串联或并联的方法来满足这一要求。把两个分别标记着104和223的电容器串联后的等效电容量为______，并联后的等效电容量又为______。9、一般电感器的电路符号是____________，有磁芯或铁芯的电感器的电路符号是____________。电感量的单位是______。10、变压器是一种能变换交流______、______和阻抗的器件，其一般电路符号是______。11、电源变压器是各种家用电器、仪器仪表等电子设备中不可或缺的，其作用是________________________。12、电磁继电器根据线圈与电源的接法不同，可分为电流继电器和电压继电器两类，其中电流继电器的线圈与电源回路是______的，以______为输入量。13、热继电器是用于交流异步电动机过载保护的继电器，主要由____________、____________、____________、____________以及动作机构等组成。14、PN结的基本特性是__________________。15、普通二极管的电路符号是____________，发光二极管的电路符号是____________。16、硅二极管的死区电压值为______，正向压降值为______；锗二极管的死区电压值为______，正向压降值为______。17、稳压二极管也称齐纳二极管在电路中起稳压作用，它的电路符号是_________，它是利用_______________________________________________________的特点进行稳压的。18、利用二极管的单向导电性将交流电变成直流电称为_________。19、三极管根据组合的方式不同，可分为_________和_________两种类型，其电路符号分别为_________和_________。20、贴片元器件按其功能可分为_________、_________和_________三类，片式电阻器属于_________，小型封装二极管属于_________，片式开关属于_________。21、电池是一种常见电源，它主要是通过化学反应将_________转化为_________。课程《电子元器件识读与测量》二、判断题（本大题共10小题，每题2分，共20分。）1、在进行电阻器的代换时，相同种类电阻器在标称值相同时，功率小的电阻器可以代换功率大的电阻器。（）2、电解电容器虽有正负极性之分，在电路中使用时不可以随意颠倒连接。（）3、磁芯插入电感线圈，可以增加电感线圈的电感量，有时也可以通过调整磁芯在线圈中的位置来调节线圈的电感量。（）4、电感量L表示线圈本身的固有特性，与电流大小无关。（）5、插拔力是接插件的重要机械性能指标，一般要求插入力与拔出力都越小越好。（）6、继电器能够产生吸合动作的最小电压值称为吸合电压，一般此值大于继电器的额定电压。（）7、二极管的反向饱和电流值越小，单向导电性能就越好。（）8、在选用三极管时，一般β值越大越好。（）9、贴片电解电容器的极性标志直接印在元件上，有横标一端为正极。（）10、一般小型密封式免维护铅蓄电池的正极用红色标识，负极用黑色标识。（）三、综合分析题（本大题共10小题，1、2小题各6分，3-10小题每题5分，共52分。）1、电阻器的
