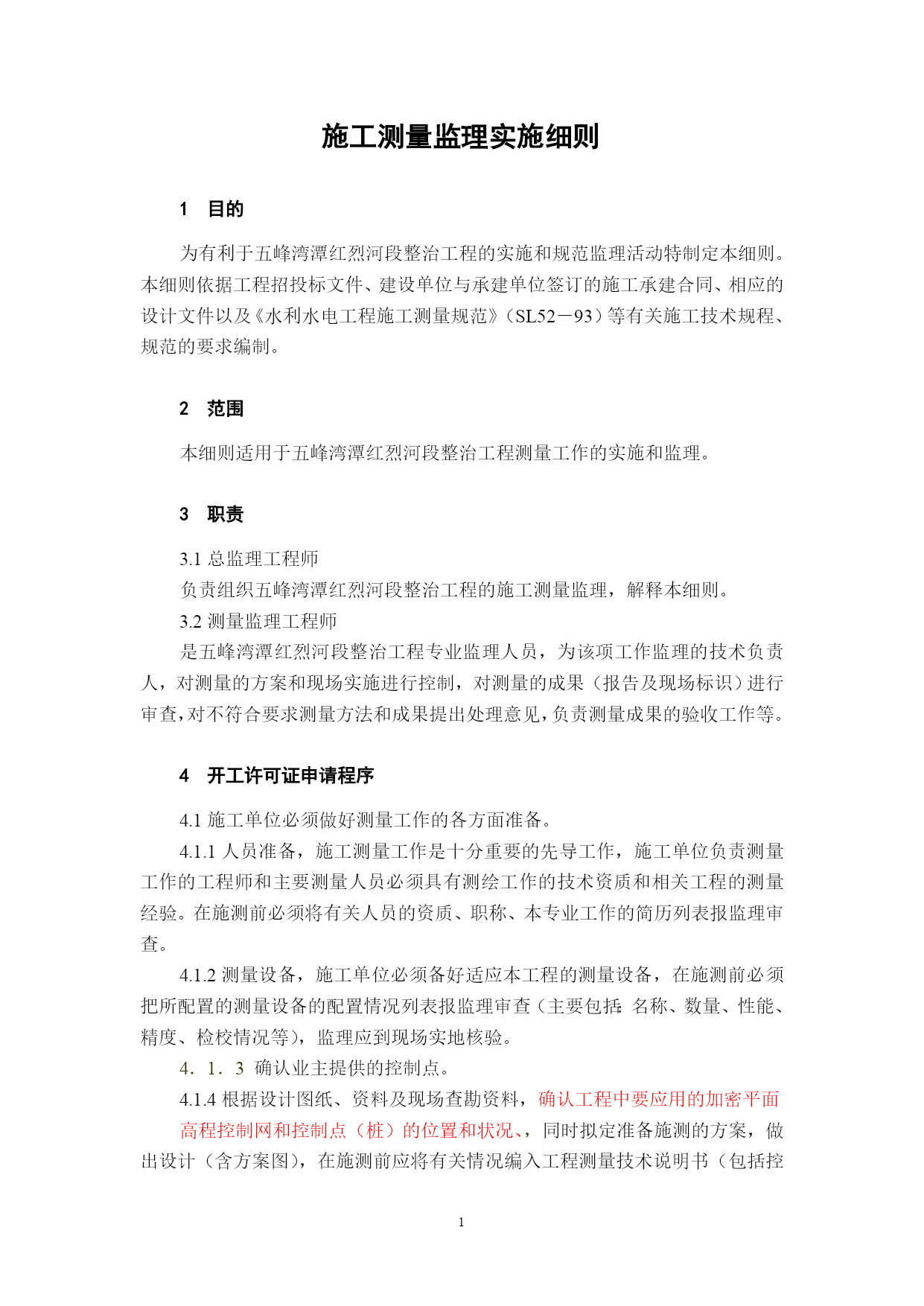

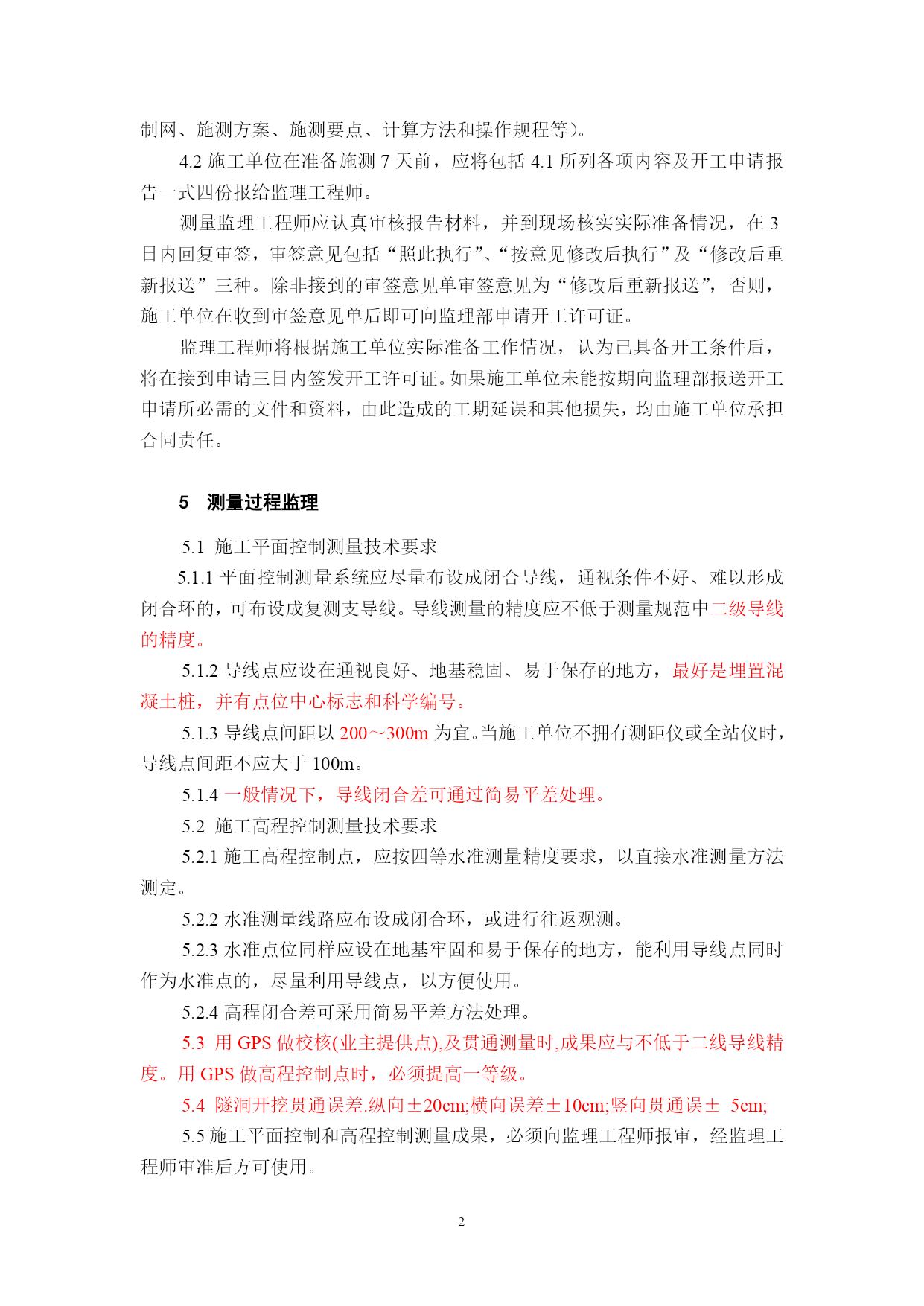

五峰县湾潭镇红烈河整治工程2011年度项目施工测量监理实施细则宜昌市水利水电工程建设监理中心五峰湾潭红烈河整治工程监理处五峰湾潭红烈河段整治工程施工测量监理实施细则1目的为有利于五峰湾潭红烈河段整治工程的实施和规范监理活动特制定本细则。本细则依据工程招投标文件、建设单位与承建单位签订的施工承建合同、相应的设计文件以及《水利水电工程施工测量规范》（SL52－93）等有关施工技术规程、规范的要求编制。2范围本细则适用于五峰湾潭红烈河段整治工程测量工作的实施和监理。3职责3.1总监理工程师负责组织五峰湾潭红烈河段整治工程的施工测量监理，解释本细则。3.2测量监理工程师是五峰湾潭红烈河段整治工程专业监理人员，为该项工作监理的技术负责人，对测量的方案和现场实施进行控制，对测量的成果（报告及现场标识）进行审查，对不符合要求测量方法和成果提出处理意见，负责测量成果的验收工作等。4开工许可证申请程序4.1施工单位必须做好测量工作的各方面准备。4.1.1人员准备，施工测量工作是十分重要的先导工作，施工单位负责测量工作的工程师和主要测量人员必须具有测绘工作的技术资质和相关工程的测量经验。在施测前必须将有关人员的资质、职称、本专业工作的简历列表报监理审查。4.1.2测量设备，施工单位必须备好适应本工程的测量设备，在施测前必须把所配置的测量设备的配置情况列表报监理审查（主要包括：名称、数量、性能、精度、检校情况等），监理应到现场实地核验。4．1．3确认业主提供的控制点。4.1.4根据设计图纸、资料及现场查勘资料，确认工程中要应用的加密平面高程控制网和控制点（桩）的位置和状况、，同时拟定准备施测的方案，做出设计（含方案图），在施测前应将有关情况编入工程测量技术说明书（包括控制网、施测方案、施测要点、计算方法和操作规程等）。4.2施工单位在准备施测7天前，应将包括4.1所列各项内容及开工申请报告一式四份报给监理工程师。测量监理工程师应认真审核报告材料，并到现场核实实际准备情况，在3日内回复审签，审签意见包括“照此执行”、“按意见修改后执行”及“修改后重新报送”三种。除非接到的审签意见单审签意见为“修改后重新报送”，否则，施工单位在收到审签意见单后即可向监理部申请开工许可证。监理工程师将根据施工单位实际准备工作情况，认为已具备开工条件后，将在接到申请三日内签发开工许可证。如果施工单位未能按期向监理部报送开工申请所必需的文件和资料，由此造成的工期延误和其他损失，均由施工单位承担合同责任。5测量过程监理5.1施工平面控制测量技术要求5.1.1平面控制测量系统应尽量布设成闭合导线，通视条件不好、难以形成闭合环的，可布设成复测支导线。导线测量的精度应不低于测量规范中二级导线的精度。5.1.2导线点应设在通视良好、地基稳固、易于保存的地方，最好是埋置混凝土桩，并有点位中心标志和科学编号。5.1.3导线点间距以200～300m为宜。当施工单位不拥有测距仪或全站仪时，导线点间距不应大于100m。5.1.4一般情况下，导线闭合差可通过简易平差处理。5.2施工高程控制测量技术要求5.2.1施工高程控制点，应按四等水准测量精度要求，以直接水准测量方法测定。5.2.2水准测量线路应布设成闭合环，或进行往返观测。5.2.3水准点位同样应设在地基牢固和易于保存的地方，能利用导线点同时作为水准点的，尽量利用导线点，以方便使用。5.2.4高程闭合差可采用简易平差方法处理。5.3用GPS做校核(业主提供点),及贯通测量时,成果应与不低于二线导线精度。用GPS做高程控制点时，必须提高一等级。5.4隧洞开挖贯通误差.纵向±20cm;横向误差±10cm;竖向贯通误±5cm;5.5施工平面控制和高程控制测量成果，必须向监理工程师报审，经监理工程师审准后方可使用。施工单位应尽力保护好所有测量控制点。万一控制点遭受破坏，应立即书面向监理部报告，并根据施工需要，按测量监理工程师认可的方案局部恢复或整体重建。恢复或重建的控制测量成果同样须报监理审准。5.6施工放样测量5.6.1工程施工放样测量工作必须以上述经过审准的导线点、水准点为基准。凡不是以经过批准的控制点为基准所进行的测量工作及其成果资料，一律视为无效。5.6.2任何测量数据都必须有校核条件（如正倒镜读数，变动仪器高读数，移动尺子读数，复测，验算，对算等）进行自我校核。凡未经审校测量放样方法、计算数据一律视为无效。5.6.3施工放样测量精度要求：放样点位相对于邻近施工控制点来说，平面位置误差不大于±50mm，高程误差不大于±20mm。5.6.5每个单元工程的放样测量数据，必须及时报监理工程师审查、认证。5.7工程计量测量5.7.1挖、填方类的工程测量是计量的基本依据，根据工程性质及地形特点不同，控制断面的选择要遵照：
