电能电热测试题.doc

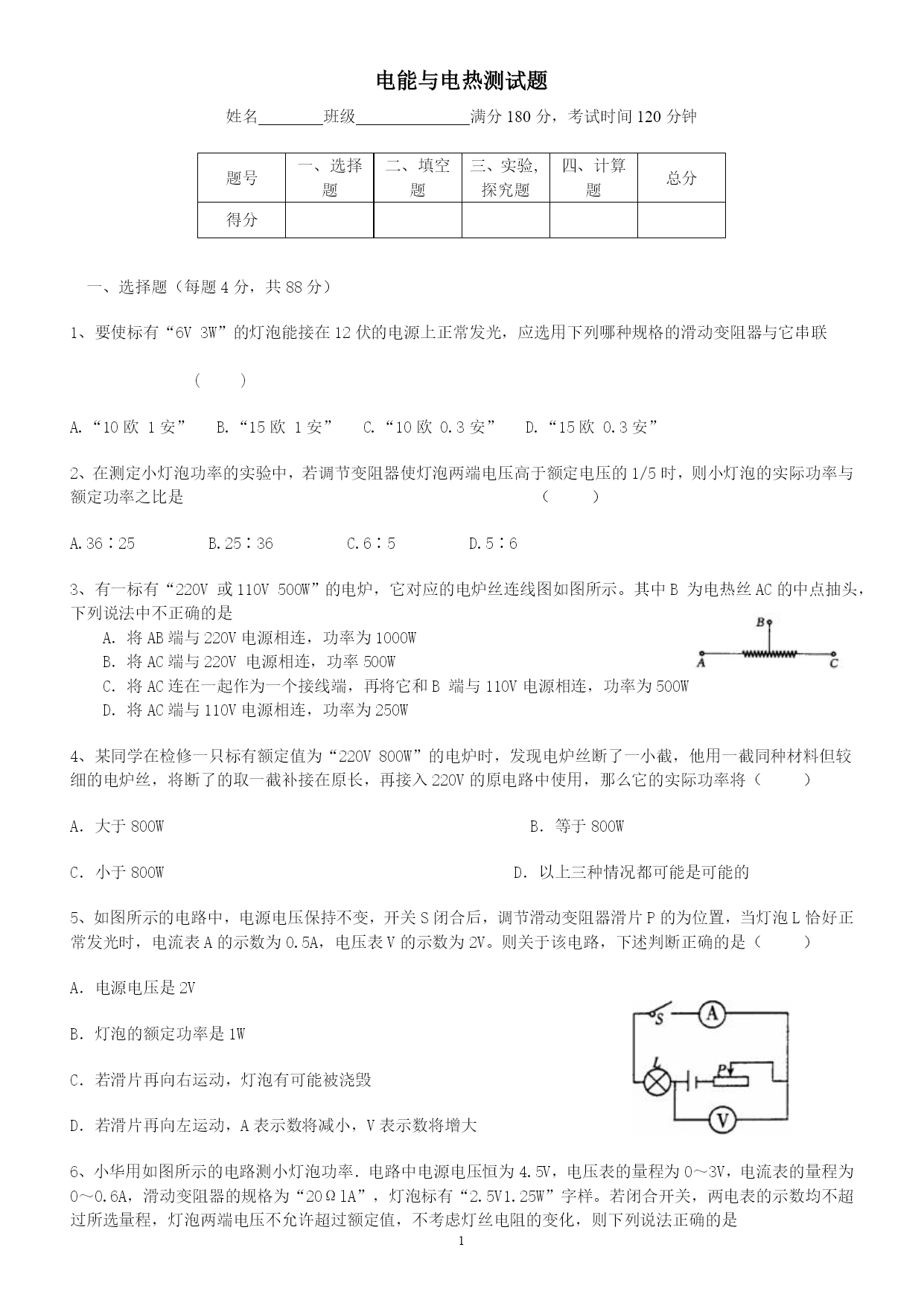

电能与电热测试题姓名班级满分180分，考试时间120分钟题号一、选择题二、填空题三、实验,探究题四、计算题总分得分一、选择题（每题4分，共88分）1、要使标有“6V3W”的灯泡能接在12伏的电源上正常发光，应选用下列哪种规格的滑动变阻器与它串联()A.“10欧1安”B.“15欧1安”C.“10欧0.3安”D.“15欧0.3安”2、在测定小灯泡功率的实验中，若调节变阻器使灯泡两端电压高于额定电压的1/5时，则小灯泡的实际功率与额定功率之比是（）A.36∶25B.25∶36C.6∶5D.5∶63、有一标有“220V或110V500W”的电炉，它对应的电炉丝连线图如图所示。其中B为电热丝AC的中点抽头，下列说法中不正确的是A．将AB端与220V电源相连，功率为1000WB．将AC端与220V电源相连，功率500WC．将AC连在一起作为一个接线端，再将它和B端与110V电源相连，功率为500WD．将AC端与110V电源相连，功率为250W4、某同学在检修一只标有额定值为“220V800W”的电炉时，发现电炉丝断了一小截，他用一截同种材料但较细的电炉丝，将断了的取一截补接在原长，再接入220V的原电路中使用，那么它的实际功率将（）A．大于800WB．等于800WC．小于800WD．以上三种情况都可能是可能的5、如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的为位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2V。则关于该电路，下述判断正确的是（）A．电源电压是2VB．灯泡的额定功率是1WC．若滑片再向右运动，灯泡有可能被浇毁D．若滑片再向左运动，A表示数将减小，V表示数将增大6、小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是A．电流表示数的变化范围是O～0.5AB．滑动变阻器的电阻允许调节的范围是2.5～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W7、某洗衣机说明书所列数据如下表所示，下列说法正确的是额定电压220V额定功率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgA．洗衣机正常工作2h，需耗电0.88kwhB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为29.4ND．洗衣机接在110V的电路中，实际消耗功率为220W8、如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0．1A，则该电阻的电功率变化了【】A1．6WB.4.0WC.0.4WD.3.4W9、某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是：A．换用一颗“220V60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一颗“220V15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两颗“220V40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两颗“220V40W”的灯泡串联后替换原来的灯泡接入原电路中使用10、小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下用一盏标有“220V40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（）A.L1和L2所在的支路均短路B.L1所在的支路完好，L2所在的支路短路C.L1所在的支路完好，L2所在的支路断路D.L1所在的支路短路，L2所在的支路断路11、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R。为定值电阻，电源电压恒定不变。则下列说法正确的是（）A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变12、如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6WC．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件
