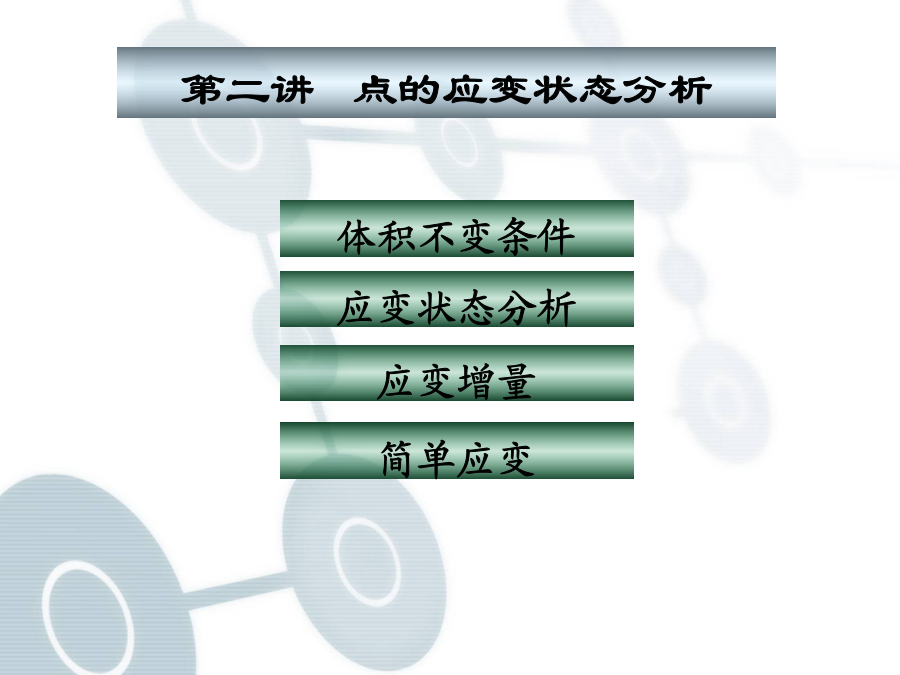

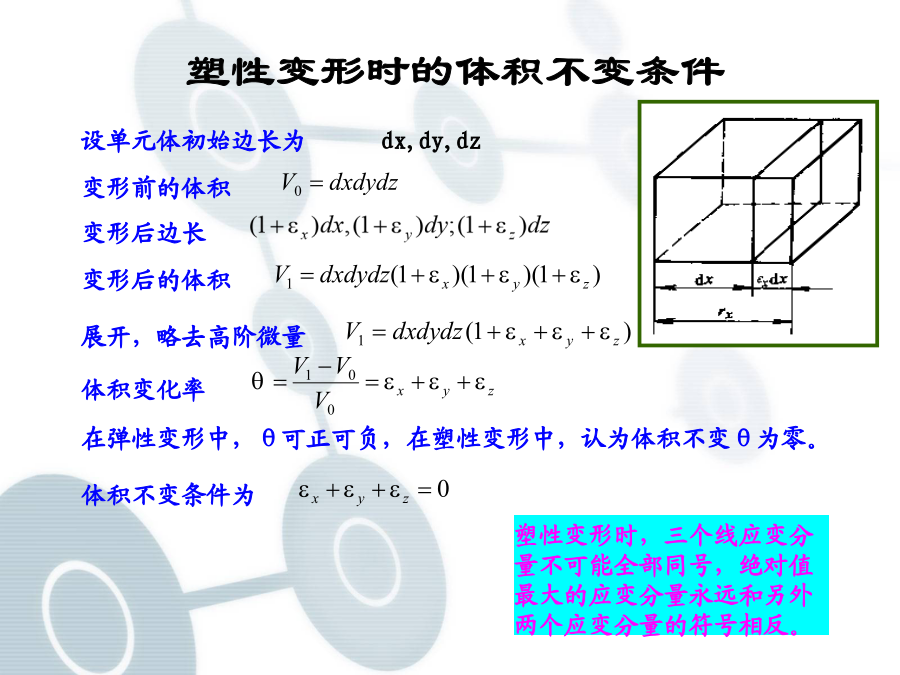

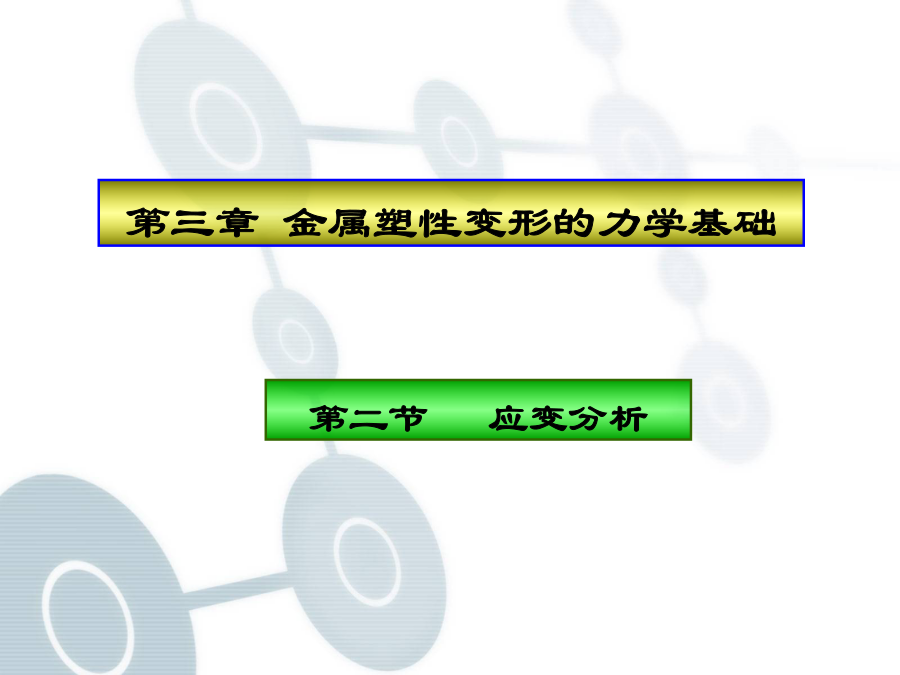

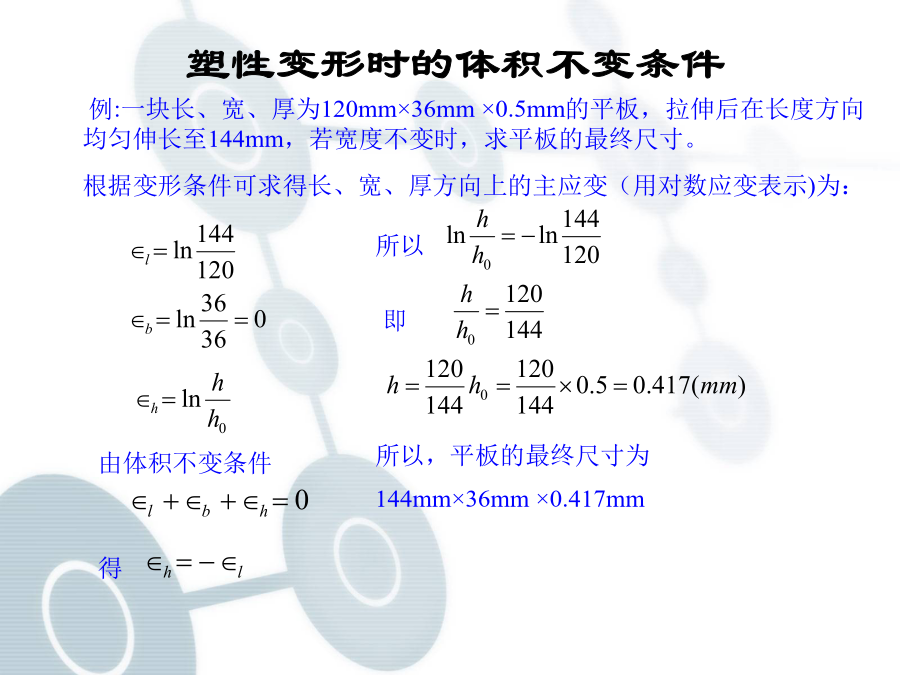

第三章金属塑性变形的力学基础第二讲点的应变状态分析塑性变形时的体积不变条件塑性变形时的体积不变条件例:一块长、宽、厚为120mm×36mm×0.5mm的平板，拉伸后在长度方向均匀伸长至144mm，若宽度不变时，求平板的最终尺寸。根据变形条件可求得长、宽、厚方向上的主应变（用对数应变表示)为：点的应变状态与应力状态相比较（2）应变张量不变量(4)主应变简图用主应变的个数和符号来表示应变状态的简图称主应变状态图，简称为主应变简图或主应变图。2、八面体应变4、等效应变应变增量和应变速率张量2、位移增量和应变增量应变增量：3、应变速率张量例一：矩形柱体在无摩擦的光滑平板间压缩。由体积不变条件：平面应变平面应变平面应变平面应变平面应变平面应变工程应用工程应用工程应用本章小结
