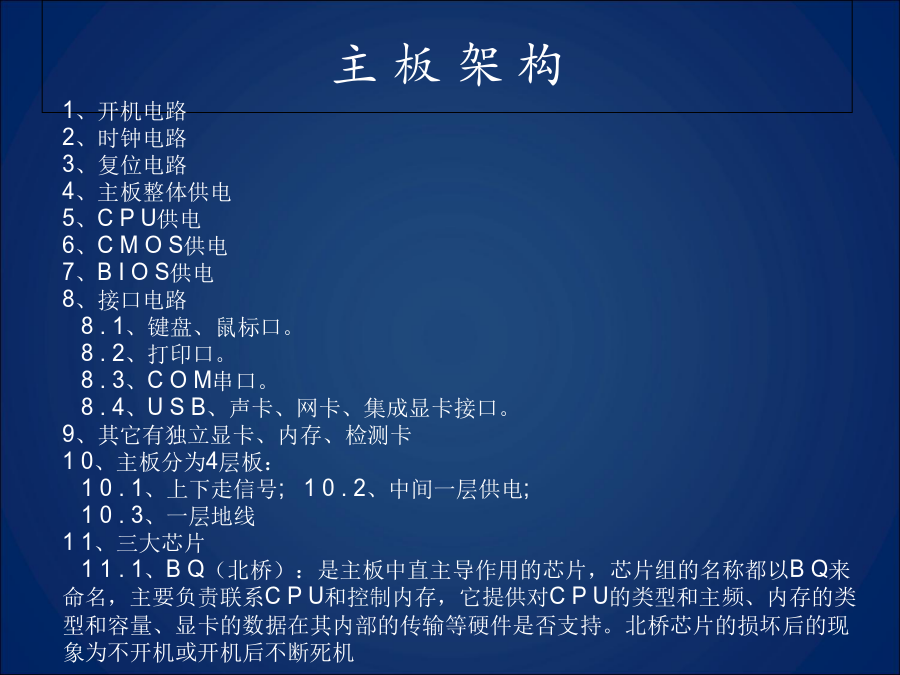

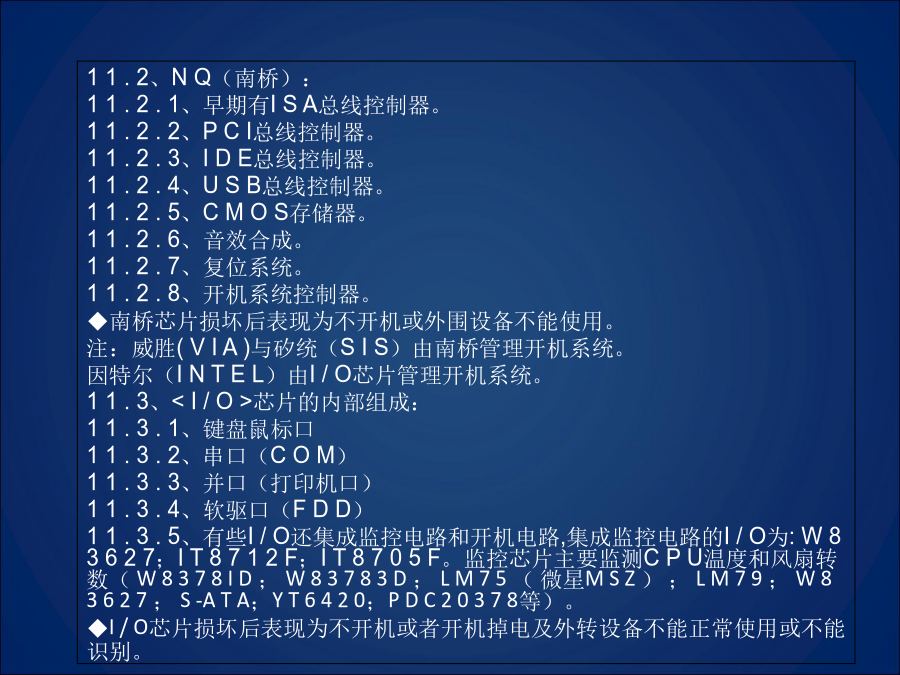

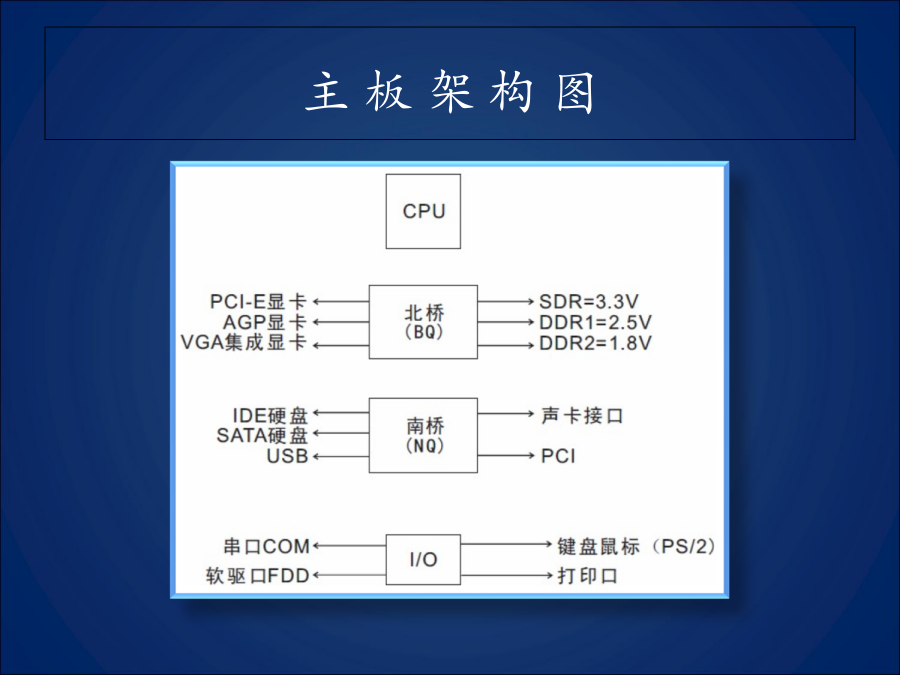

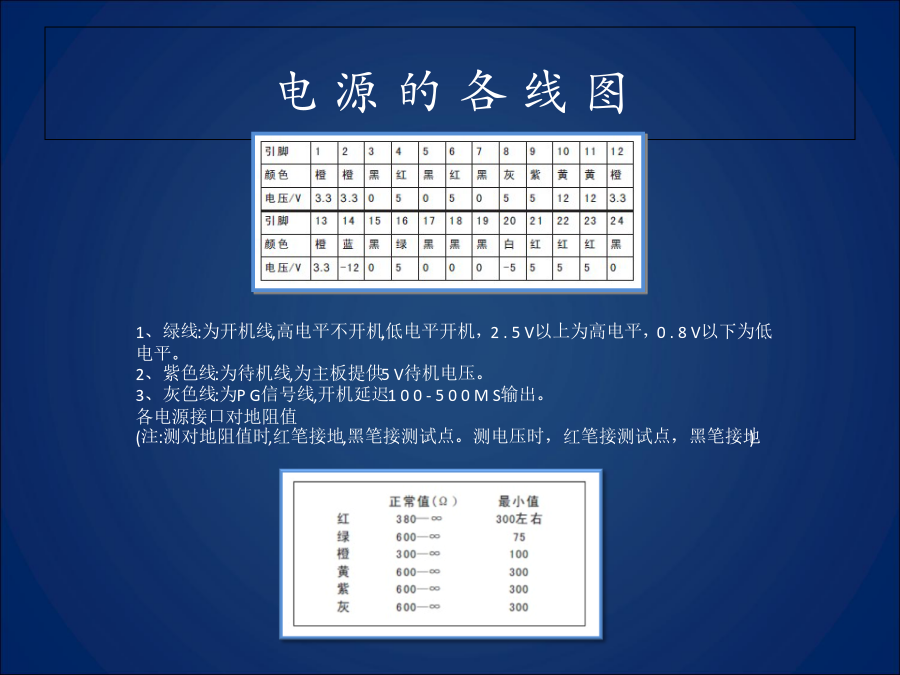

主板专业课程主板架构图主板架构11.2、NQ（南桥）：11.2.1、早期有ISA总线控制器。11.2.2、PCI总线控制器。11.2.3、IDE总线控制器。11.2.4、USB总线控制器。11.2.5、CMOS存储器。11.2.6、音效合成。11.2.7、复位系统。11.2.8、开机系统控制器。◆南桥芯片损坏后表现为不开机或外围设备不能使用。注：威胜(VIA)与矽统（SIS）由南桥管理开机系统。因特尔（INTEL）由I/O芯片管理开机系统。11.3、<I/O>芯片的内部组成：11.3.1、键盘鼠标口11.3.2、串口（COM）11.3.3、并口（打印机口）11.3.4、软驱口（FDD）11.3.5、有些I/O还集成监控电路和开机电路,集成监控电路的I/O为:W83627；IT8712F；IT8705F。监控芯片主要监测CPU温度和风扇转数（W8378ID；W83783D；LM75（微星MSZ）；LM79；W83627；S-ATA；YT6420；PDC20378等）。◆I/O芯片损坏后表现为不开机或者开机掉电及外转设备不能正常使用或不能识别。电源的各线图各集成芯片晶振2、实时晶振（32.768KHZ)(电压为0.4V-0.9V)实时晶振也叫开机晶振，在没开机前就开始工作，损坏后为不开机。3、网卡晶振（25MHZ)(电压为2.2V，由红3.3V供电)常见的网卡型号：RTL8100;8101;8201;6103网卡芯片或网卡晶振损坏后，一般只会导致不能上网。声卡晶振（24.576MHZ）与声卡芯片相连，为主板集成声卡提供频率。声卡芯片或声卡晶振的损坏,只会导致不能发出声音。常见的声卡型号：ALC650；850CMI8378；VIA16161万用表的使用主板上的元件2、电容2.1、符号：C有极性电容:C+||-TC、CT+||-无极性贴片电容：单个电容（CB、BC、CM、MC、CD）排容：(CN、CP)2.2、损坏：2.2.1、电解电容：从外观表现为鼓包，漏液，变形，用二极管档测量时，红接正，黑接负，好的电容有一个攻放电速成，若表无数值或者负值时间短，跳变动作缓慢甚至不能跳到无穷大，则表明电容漏电或性能不良，若万用表读数一直为0，则表示为电容短路。2.2.2、贴片电容：贴片电容在主板上很难判断好坏，只能摘下测量，测量时，二端为无穷大，若有数值，说明电容变质。2.3、代换：A、极性不能接反。B、耐压值要≥原值C、容量可比原值相差正负15%。D、贴片电容的代换：只要大小，颜色一样即可（注：晶振二引脚上的协振电容必须原置代换）※华硕、华擎、原装主板上的电容反装。※当测得电容阻值较小或为0时，应先怀疑电容相连的其它元件损坏，而不是电容本身。3、电感3.1、符号：LFb（保险电感）3.2、测量：用二极管档测量时，数值必须为0值。3.3、电感线圈的判断及测量：用二极管档测量时，数值必须为0，损坏时一般表现为发烫或电感磁明显损坏或发黑。4、晶振4.1、符号：XY4.2、好坏判断：A、用二极管档，两引脚数字为无穷大或一千欧姆以上为好的，如果有数值表现为已经损坏。B、在主板上可以通过电压测试法判断，如果工作电压差出现偏低，则表示为没有起振。C、用试波器测量，若无波形则为损坏。4.3、代换：用原型号代换。5、二极管5.1、符号：D5.2、测量:用二极管档，红接正，黑接负，测得正向导通有阻值。不同类型的二极管，根据内部材料不同，所测得的数值也不相同，若显示为0，说明短路，显示为1，说明开路，调换表笔测量，表现为无穷大，如不是，为损坏。5.3、代换：不同类型的二极管工作在不同的电路中，因此各参数值也不同，主板上所用到的二极管代换时，如果有标称的原值代换（如快恢复二极管），无标称的大小一样就可以代换（如红色玻璃管，标称与没标称的）。※注：因主板工作电压低，电流也不大，所以此代换原则只适用于主板，不可在其它电路中应用。6、三极管6.1、符号：Q6.2、二极管极性的判断：用二极管档，用红笔假定一脚为B极，再用黑笔接其它二脚，如果有二次结果，读数相差不大，并在600欧姆左右，则表明假定的是对的，此管为NPN管型，PNP管型只需将表笔调换即可6.3、常见型号：NPN：1AM；R1P；1A；P04；2S89；2S03;250A;1941;CR50;KIM;F833/822/947/937/941;D044/024;3902;2222;3279;9658;965RPNP:2A;2F;P06;DS93;K3N;1202;2907;3906;8550;6772;1300。6.4、三极管的代换（只适用于主板）：A、原则上，原型号代换。B、维修中很难做到同型号代换。C、主板上一般采用的三极管大多数是硅管，只需做到硅管换硅管即可。也就是NPN换NPN，PNP换PNP。一般损坏为烧糊
