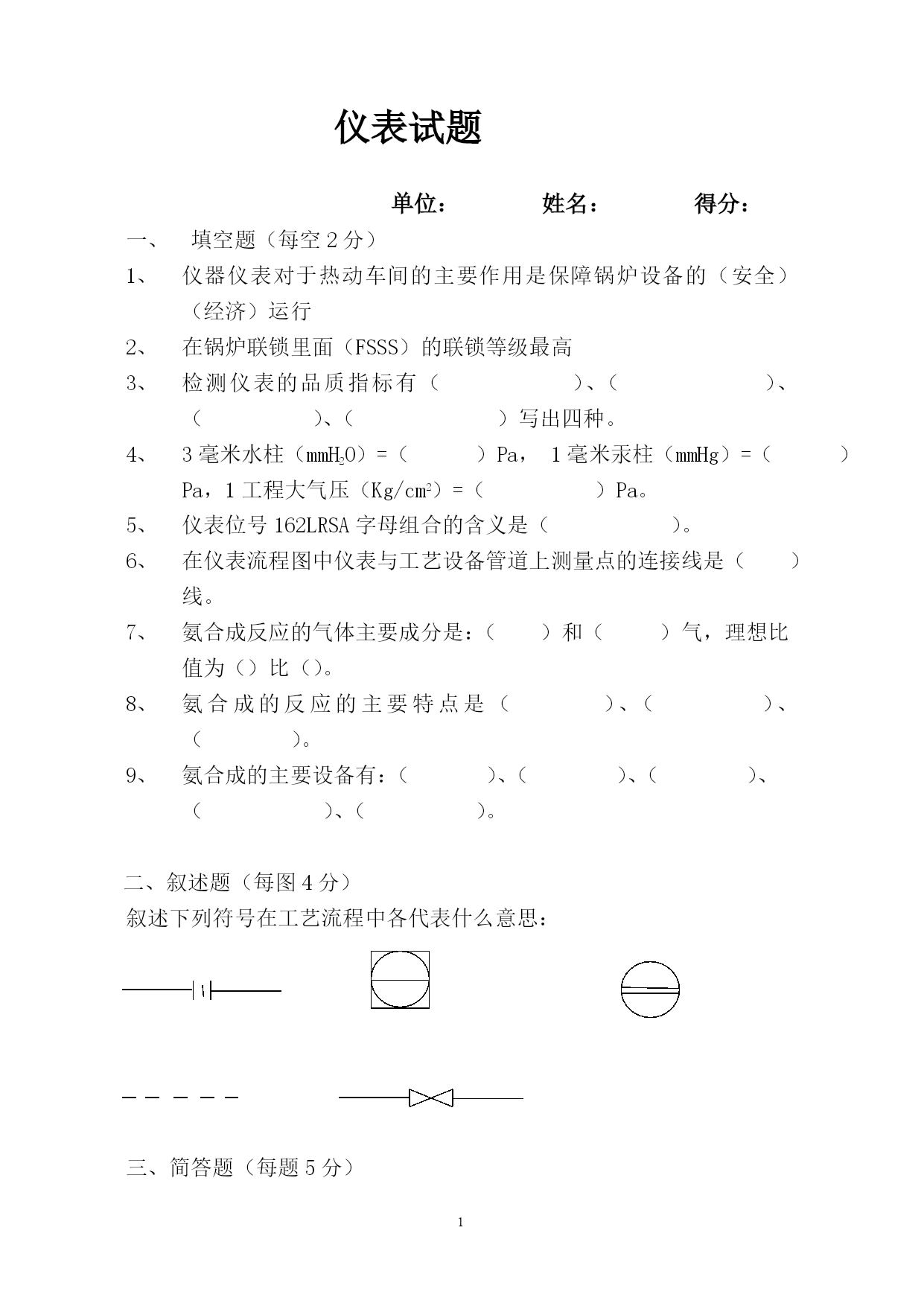

仪表试题单位：姓名：得分：填空题（每空2分）仪器仪表对于热动车间的主要作用是保障锅炉设备的（安全）（经济）运行在锅炉联锁里面（FSSS）的联锁等级最高检测仪表的品质指标有（）、（）、（）、（）写出四种。3毫米水柱（mmH2O）=（）Pa，1毫米汞柱（mmHg）=（）Pa，1工程大气压（Kg/cm2）=（）Pa。仪表位号162LRSA字母组合的含义是（）。在仪表流程图中仪表与工艺设备管道上测量点的连接线是（）线。氨合成反应的气体主要成分是：（）和（）气，理想比值为（）比（）。氨合成的反应的主要特点是（）、（）、（）。氨合成的主要设备有：（）、（）、（）、（）、（）。二、叙述题（每图4分）叙述下列符号在工艺流程中各代表什么意思：三、简答题（每题5分）在锅炉设备中会用到哪些种类的温度计？答：玻璃管温度计，压力式温度计，热电偶式温度计，热电阻式温度计。可在DCS中实现的锅炉自动调节装置有哪些？给水自动调节装置，气温自动调节装置，燃烧自动调节装置净化车间的主要任务是什么？为合成提供合格的合成气（H/N=3:1），为尿素提供合格的CO2产品气，同时副产石脑油、LNG、硫磺及硫酸铵溶液等产品。低温甲醇洗包括那几个工艺步骤？⑴、工艺气体冷却系统⑵、H2S、CO2吸收系统⑶、CO2闪蒸及H2S浓缩系统⑷、热再生系统尾气洗涤系统（6）预洗甲醇再生及甲醇水分离系统5、尿素反应分那两步，写出反应方程式。答：尿素的生产包括两步化学反应，NH3和CO2反应生成氨基甲酸铵，这一步是强放热反应很快达到平衡。2NH3+CO2<=====>NH2COONH4+117KJ/mol(反应1)在液相中，氨基甲酸铵脱水生成尿素和水，这一吸热平衡反应相对第一步反应稍慢。NH2COONH4<=====>CO(NH2)2+H2O-15.5KJ/mol(反应2)上述所示反应2是微吸热反应，需要较长反应时间，是尿素生产的控制反应。6、尿素高压系统为什么要进行升温钝化？合成塔是不锈钢衬里；汽提塔、高压甲铵冷凝器、高压洗涤器均为不锈钢列管、碳钢壳体的换热设备。因为不锈钢的膨胀系数是碳钢的1.5倍，为了防止设备升温过快造成衬里变形和列管弯曲，必须控制升温速率在10~12℃/h。最终预热至130~150℃。甲铵溶液具有强烈的腐蚀性，钝化就是为了在不锈钢材料表面形成良好的氧化膜，提高合成系统设备腐蚀能力。四、安全常识（6分）1、发生有毒气体中毒时的急救措施迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就医。、
