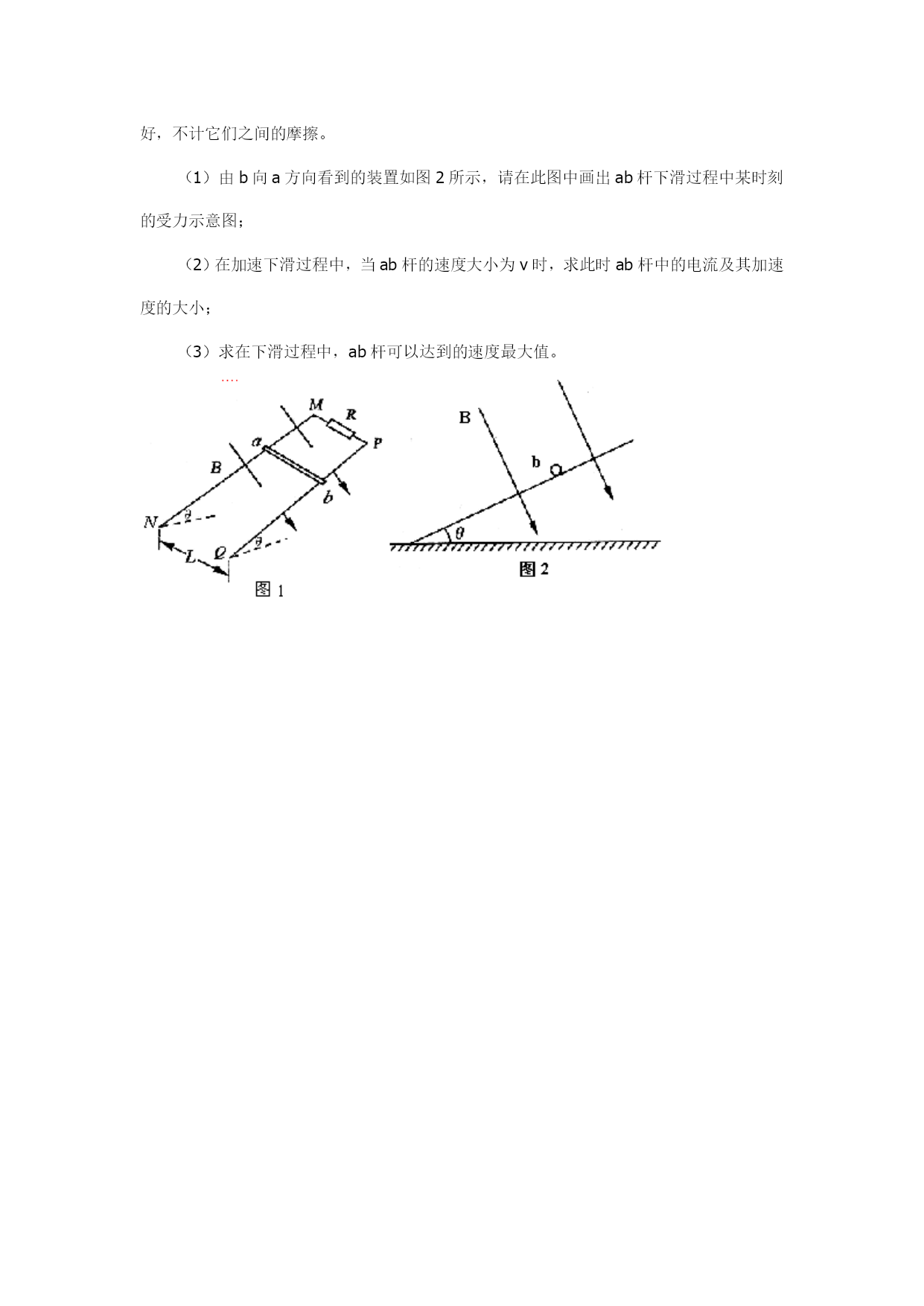

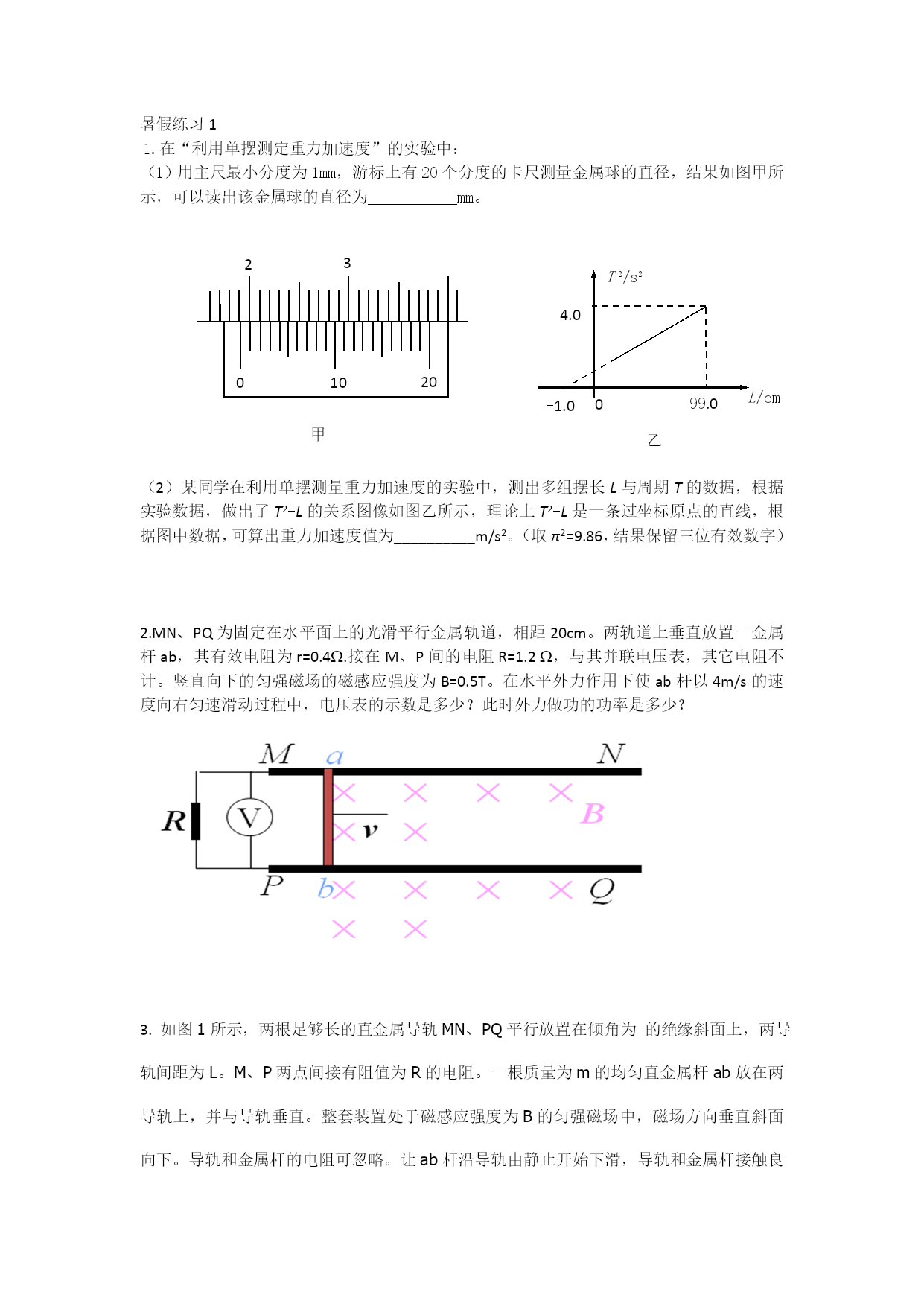

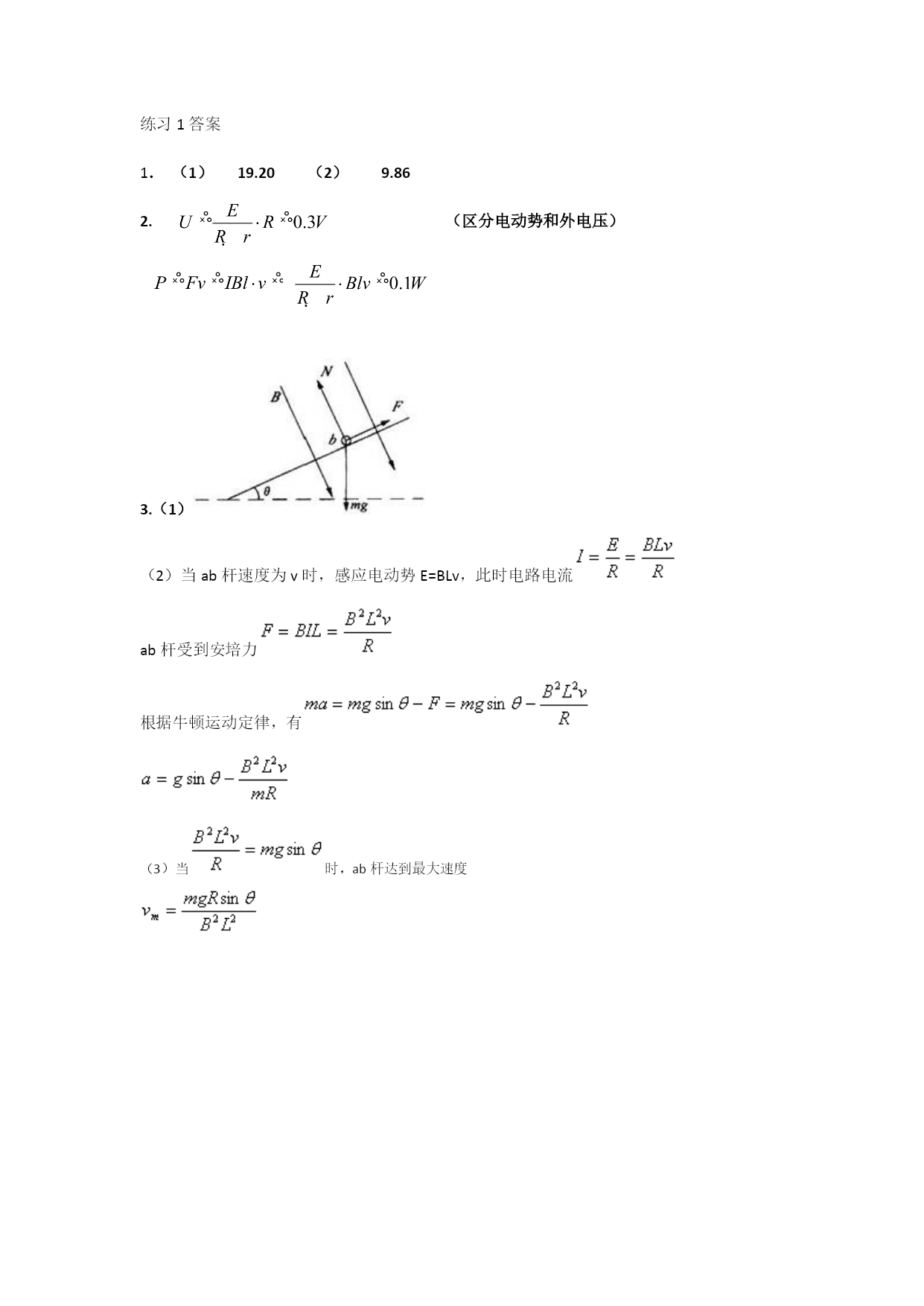

暑假练习11.在“利用单摆测定重力加速度”的实验中：（1）用主尺最小分度为1mm，游标上有20个分度的卡尺测量金属球的直径，结果如图甲所示，可以读出该金属球的直径为___________mm。23甲100204.00-1.099.0L/cmT2/s2乙（2）某同学在利用单摆测量重力加速度的实验中，测出多组摆长L与周期T的数据，根据实验数据，做出了T2-L的关系图像如图乙所示，理论上T2-L是一条过坐标原点的直线，根据图中数据，可算出重力加速度值为__________m/s2。（取π2=9.86，结果保留三位有效数字）2.MN、PQ为固定在水平面上的光滑平行金属轨道，相距20cm。两轨道上垂直放置一金属杆ab，其有效电阻为r=0.4.接在M、P间的电阻R=1.2，与其并联电压表，其它电阻不计。竖直向下的匀强磁场的磁感应强度为B=0.5T。在水平外力作用下使ab杆以4m/s的速度向右匀速滑动过程中，电压表的示数是多少？此时外力做功的功率是多少？3.如图1所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为的绝缘斜面上，两导轨间距为L。M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下。导轨和金属杆的电阻可忽略。让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。（1）由b向a方向看到的装置如图2所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；（3）求在下滑过程中，ab杆可以达到的速度最大值。练习1答案1．（1）19.20（2）9.862.（区分电动势和外电压）3.（1）（2）当ab杆速度为v时，感应电动势E=BLv，此时电路电流ab杆受到安培力根据牛顿运动定律，有（3）当时，ab杆达到最大速度
