腾晖煤业35KV变电站定值计算负荷统计.doc

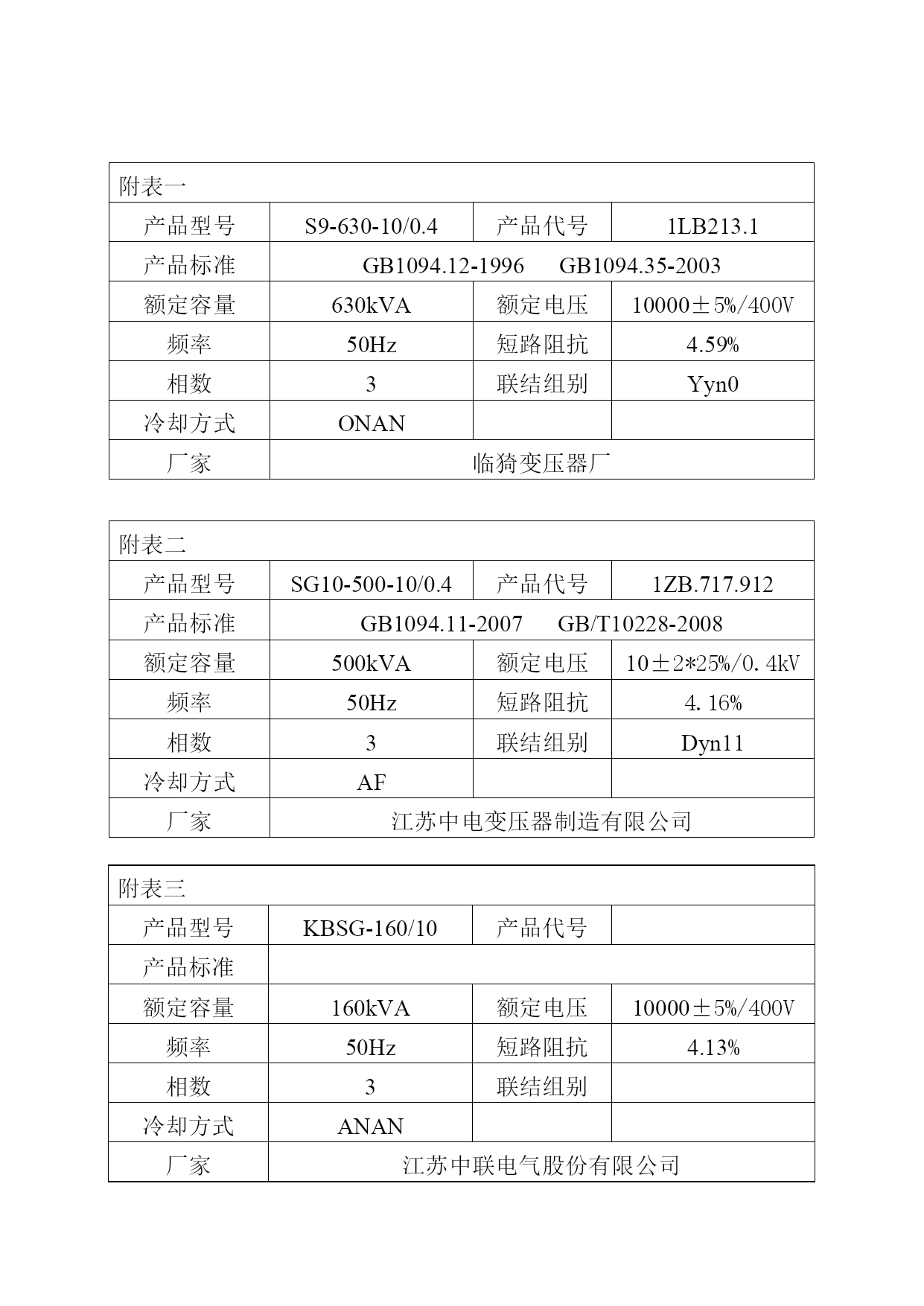

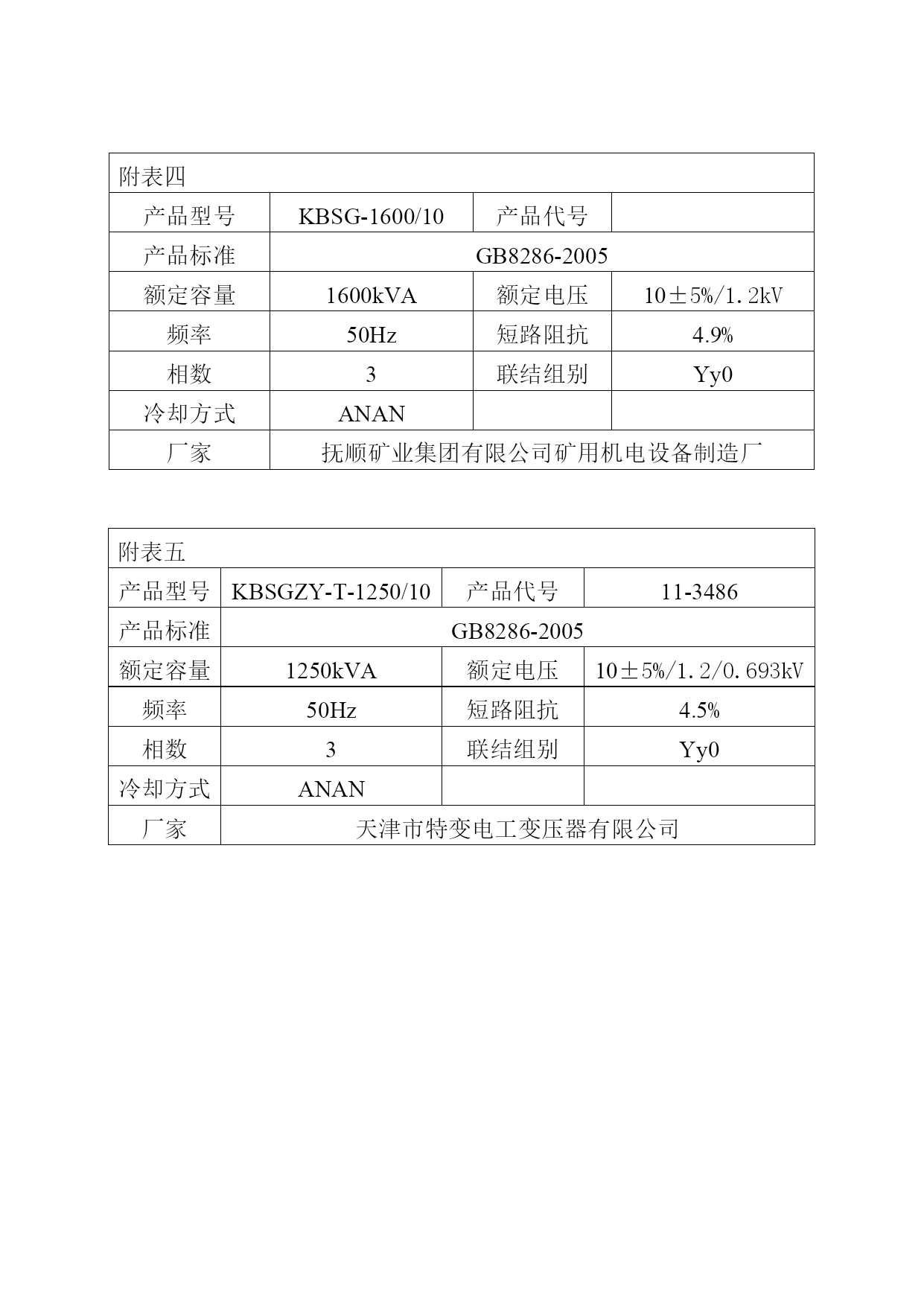

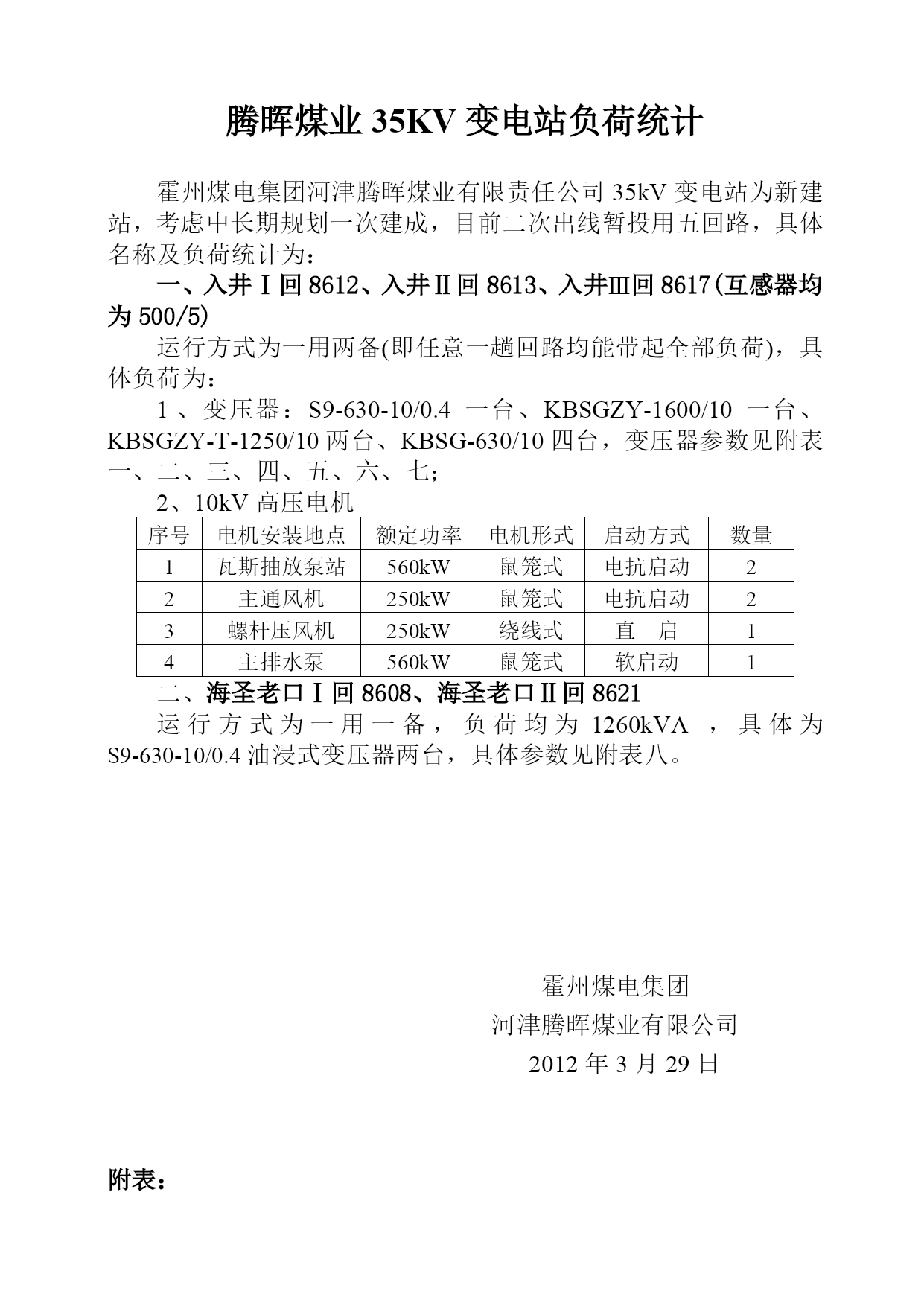

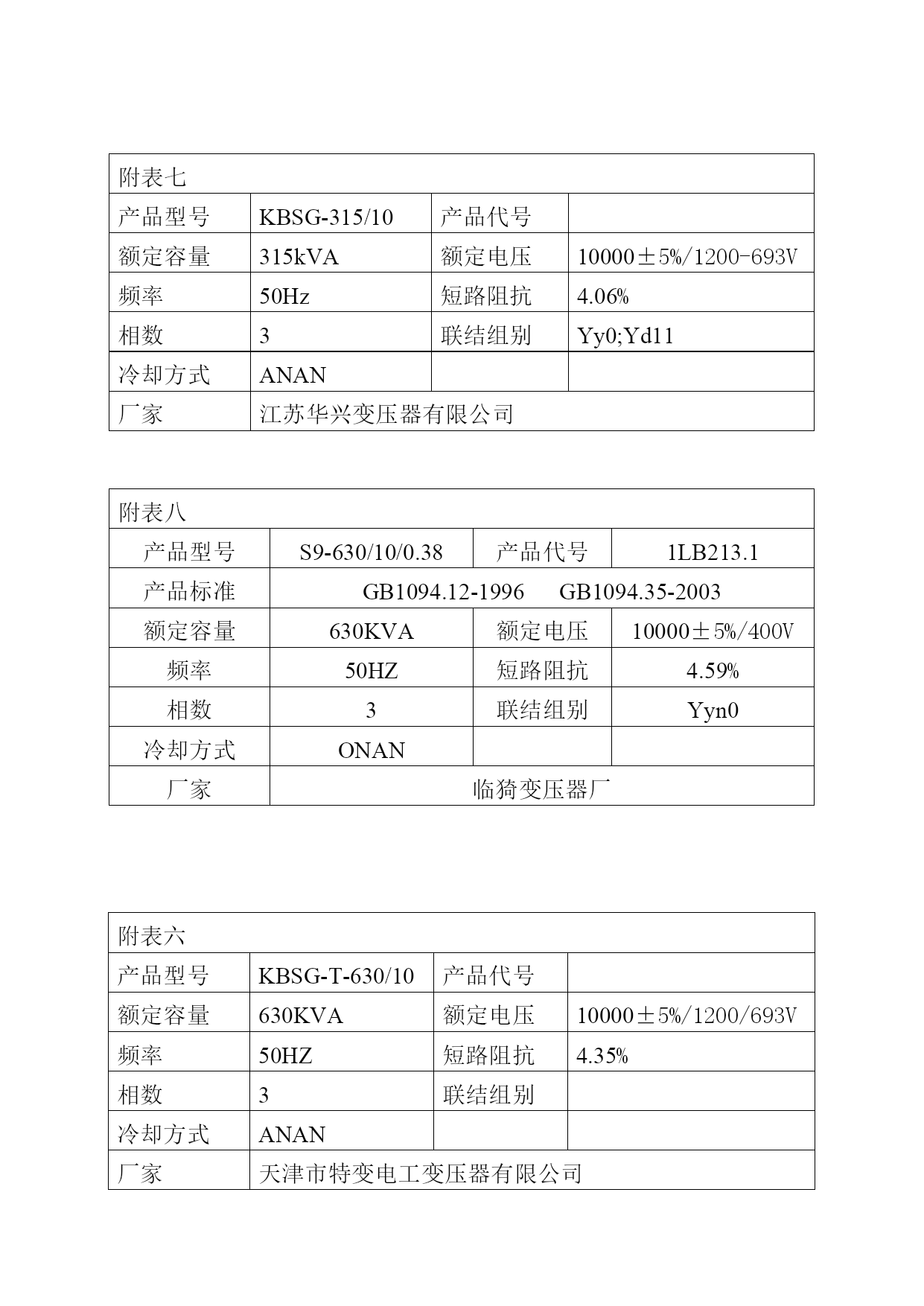

腾晖煤业35KV变电站负荷统计霍州煤电集团河津腾晖煤业有限责任公司35kV变电站为新建站，考虑中长期规划一次建成，目前二次出线暂投用五回路，具体名称及负荷统计为：入井Ⅰ回8612、入井Ⅱ回8613、入井Ⅲ回8617(互感器均为500/5)运行方式为一用两备(即任意一趟回路均能带起全部负荷)，具体负荷为：1、变压器：S9-630-10/0.4一台、KBSGZY-1600/10一台、KBSGZY-T-1250/10两台、KBSG-630/10四台，变压器参数见附表一、二、三、四、五、六、七；2、10kV高压电机序号电机安装地点额定功率电机形式启动方式数量1瓦斯抽放泵站560kW鼠笼式电抗启动22主通风机250kW鼠笼式电抗启动23螺杆压风机250kW绕线式直启14主排水泵560kW鼠笼式软启动1二、海圣老口Ⅰ回8608、海圣老口Ⅱ回8621运行方式为一用一备，负荷均为1260kVA，具体为S9-630-10/0.4油浸式变压器两台，具体参数见附表八。霍州煤电集团河津腾晖煤业有限公司2012年3月29日附表：附表一产品型号S9-630-10/0.4产品代号1LB213.1产品标准GB1094.12-1996GB1094.35-2003额定容量630kVA额定电压10000±5%/400V频率50Hz短路阻抗4.59%相数3联结组别Yyn0冷却方式ONAN厂家临猗变压器厂附表二产品型号SG10-500-10/0.4产品代号1ZB.717.912产品标准GB1094.11-2007GB/T10228-2008额定容量500kVA额定电压10±2*25%/0.4kV频率50Hz短路阻抗4.16%相数3联结组别Dyn11冷却方式AF厂家江苏中电变压器制造有限公司附表三产品型号KBSG-160/10产品代号产品标准额定容量160kVA额定电压10000±5%/400V频率50Hz短路阻抗4.13%相数3联结组别冷却方式ANAN厂家江苏中联电气股份有限公司附表五产品型号KBSGZY-T-1250/10产品代号11-3486产品标准GB8286-2005额定容量1250kVA额定电压10±5%/1.2/0.693kV频率50Hz短路阻抗4.5%相数3联结组别Yy0冷却方式ANAN厂家天津市特变电工变压器有限公司附表四产品型号KBSG-1600/10产品代号产品标准GB8286-2005额定容量1600kVA额定电压10±5%/1.2kV频率50Hz短路阻抗4.9%相数3联结组别Yy0冷却方式ANAN厂家抚顺矿业集团有限公司矿用机电设备制造厂附表六产品型号KBSG-T-630/10产品代号额定容量630KVA额定电压10000±5%/1200/693V频率50HZ短路阻抗4.35%相数3联结组别冷却方式ANAN厂家天津市特变电工变压器有限公司附表七产品型号KBSG-315/10产品代号额定容量315kVA额定电压10000±5%/1200-693V频率50Hz短路阻抗4.06%相数3联结组别Yy0;Yd11冷却方式ANAN厂家江苏华兴变压器有限公司附表八产品型号S9-630/10/0.38产品代号1LB213.1产品标准GB1094.12-1996GB1094.35-2003额定容量630KVA额定电压10000±5%/400V频率50HZ短路阻抗4.59%相数3联结组别Yyn0冷却方式ONAN厂家临猗变压器厂
