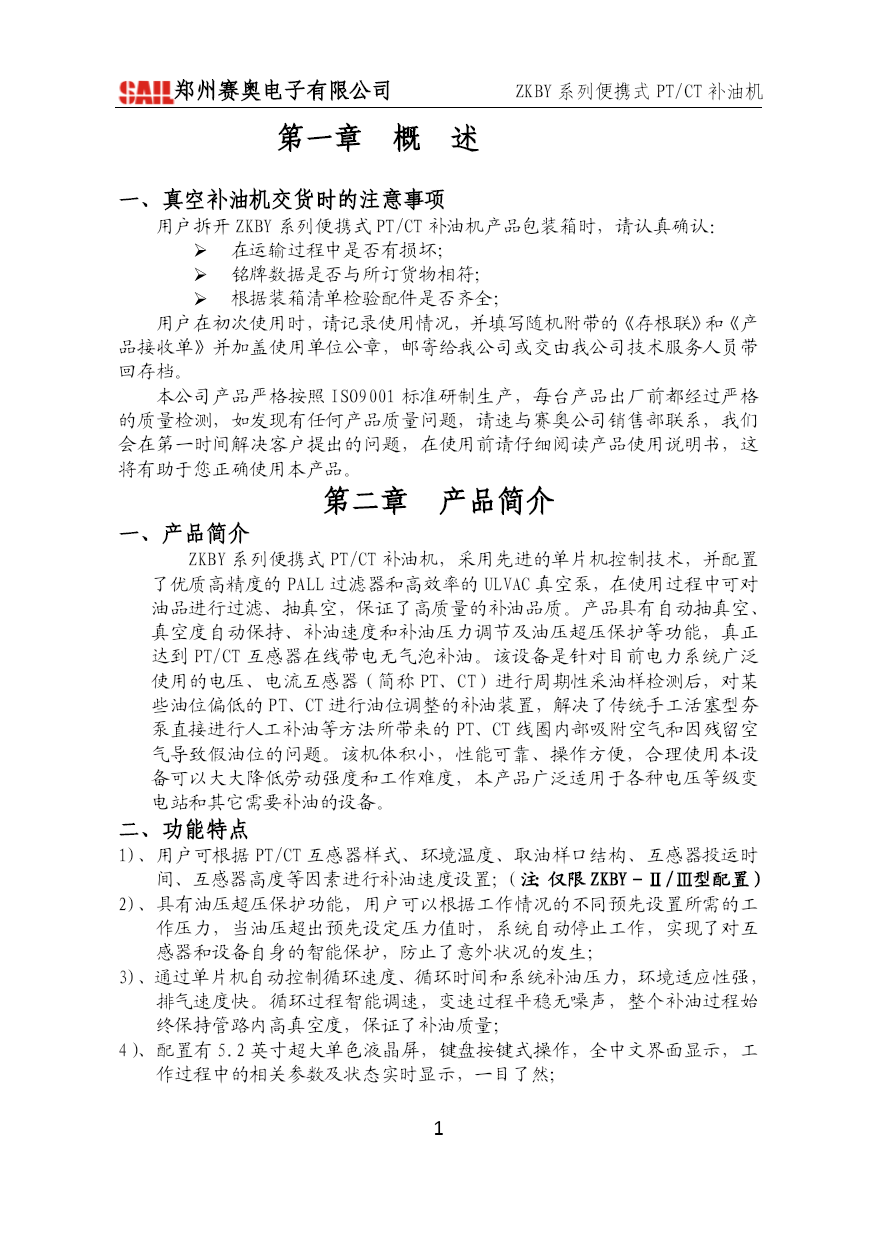

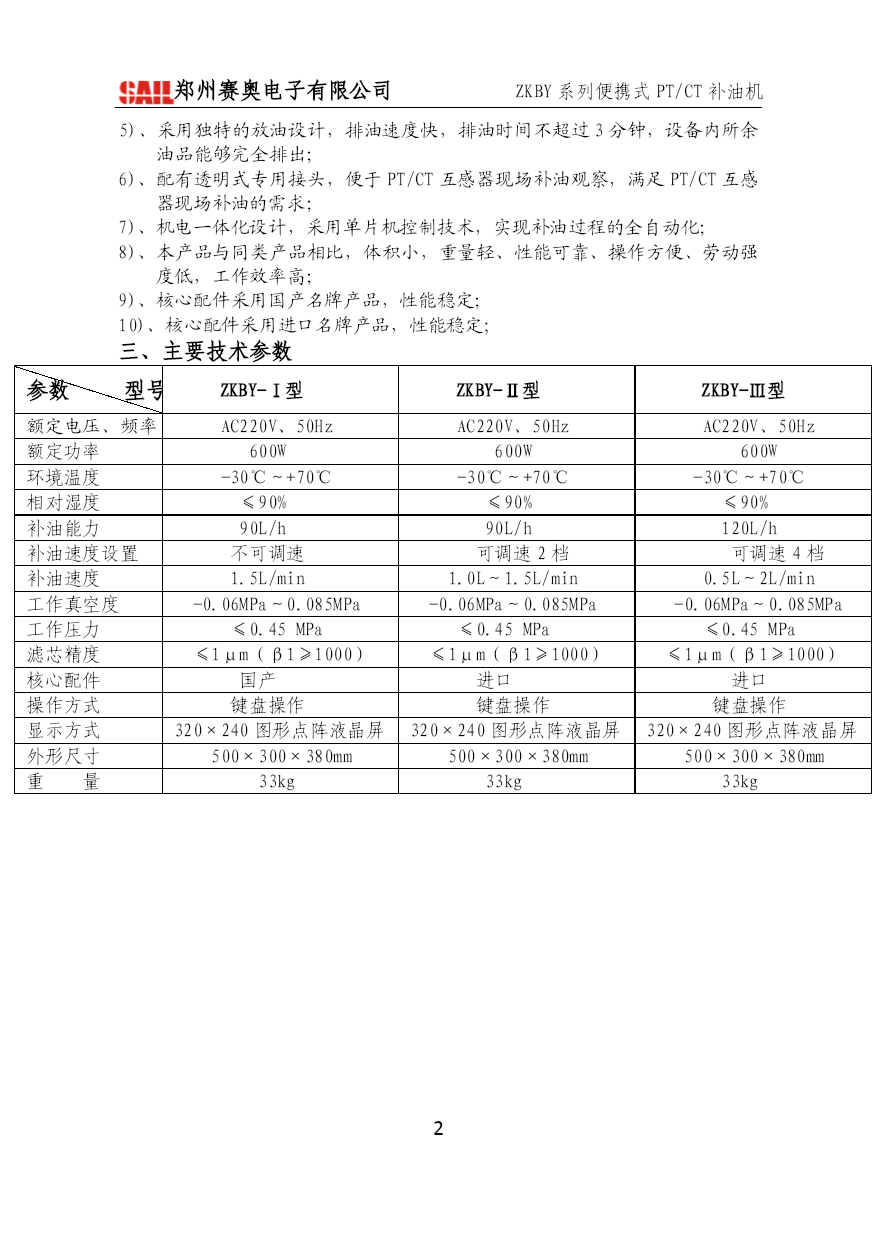

郑州赛奥电子有限公司ZKBY系列便携式PT/CT补油机第一章概述一、真空补油机交货时的注意事项用户拆开ZKBY系列便携式PT/CT补油机产品包装箱时，请认真确认：在运输过程中是否有损坏；铭牌数据是否与所订货物相符；根据装箱清单检验配件是否齐全；用户在初次使用时，请记录使用情况，并填写随机附带的《存根联》和《产品接收单》并加盖使用单位公章，邮寄给我公司或交由我公司技术服务人员带回存档。本公司产品严格按照ISO9001标准研制生产，每台产品出厂前都经过严格的质量检测，如发现有任何产品质量问题，请速与赛奥公司销售部联系，我们会在第一时间解决客户提出的问题，在使用前请仔细阅读产品使用说明书，这将有助于您正确使用本产品。第二章产品简介一、产品简介ZKBY系列便携式PT/CT补油机，采用先进的单片机控制技术，并配置了优质高精度的PALL过滤器和高效率的ULVAC真空泵，在使用过程中可对油品进行过滤、抽真空，保证了高质量的补油品质。产品具有自动抽真空、真空度自动保持、补油速度和补油压力调节及油压超压保护等功能，真正达到PT/CT互感器在线带电无气泡补油。该设备是针对目前电力系统广泛使用的电压、电流互感器（简称PT、CT）进行周期性采油样检测后，对某些油位偏低的PT、CT进行油位调整的补油装置，解决了传统手工活塞型夯泵直接进行人工补油等方法所带来的PT、CT线圈内部吸附空气和因残留空气导致假油位的问题。该机体积小，性能可靠、操作方便，合理使用本设备可以大大降低劳动强度和工作难度，本产品广泛适用于各种电压等级变电站和其它需要补油的设备。二、功能特点1)、用户可根据PT/CT互感器样式、环境温度、取油样口结构、互感器投运时间、互感器高度等因素进行补油速度设置;（注：仅限ZKBY－Ⅱ/Ⅲ型配置）2)、具有油压超压保护功能，用户可以根据工作情况的不同预先设置所需的工作压力，当油压超出预先设定压力值时，系统自动停止工作，实现了对互感器和设备自身的智能保护，防止了意外状况的发生；3)、通过单片机自动控制循环速度、循环时间和系统补油压力，环境适应性强，排气速度快。循环过程智能调速，变速过程平稳无噪声，整个补油过程始终保持管路内高真空度，保证了补油质量；4）、配置有5.2英寸超大单色液晶屏，键盘按键式操作，全中文界面显示，工作过程中的相关参数及状态实时显示，一目了然；5)、采用独特的放油设计，排油速度快，排油时间不超过3分钟，设备内所余油品能够完全排出；6)、配有透明式专用接头，便于PT/CT互感器现场补油观察，满足PT/CT互感器现场补油的需求；7)、机电一体化设计，采用单片机控制技术，实现补油过程的全自动化；8)、本产品与同类产品相比，体积小，重量轻、性能可靠、操作方便、劳动强度低，工作效率高；9)、核心配件采用国产名牌产品，性能稳定；10)、核心配件采用进口名牌产品，性能稳定;三、主要技术参数参数型号ZKBY-Ⅰ型ZKBY-Ⅱ型ZKBY-Ⅲ型额定电压、频率AC220V、50HzAC220V、50HzAC220V、50Hz额定功率600W600W600W环境温度-30℃～+70℃-30℃～+70℃-30℃～+70℃相对湿度≤90%≤90%≤90%补油能力90L/h90L/h120L/h补油速度设置不可调速可调速2档可调速4档补油速度1.5L/min1.0L～1.5L/min0.5L～2L/min工作真空度-0.06MPa～0.085MPa-0.06MPa～0.085MPa-0.06MPa～0.085MPa工作压力≤0.45MPa≤0.45MPa≤0.45MPa滤芯精度≤1μm（β1≥1000）≤1μm（β1≥1000）≤1μm（β1≥1000）核心配件国产进口进口操作方式键盘操作键盘操作键盘操作显示方式320×240图形点阵液晶屏320×240图形点阵液晶屏320×240图形点阵液晶屏外形尺寸500×300×380mm500×300×380mm500×300×380mm重量33kg33kg33kg
