机械设计基础第10章-联接.ppt

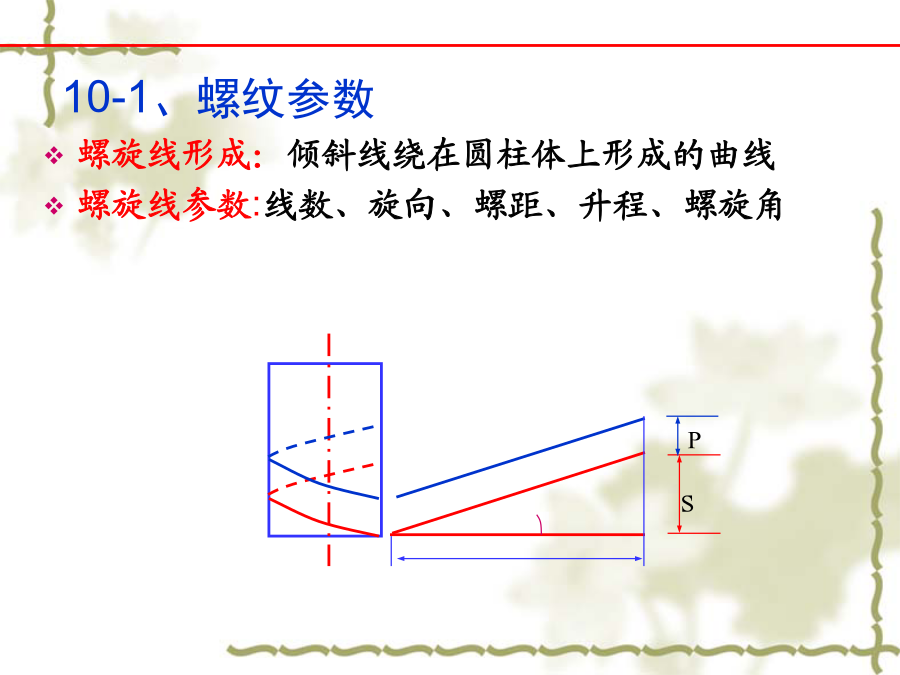

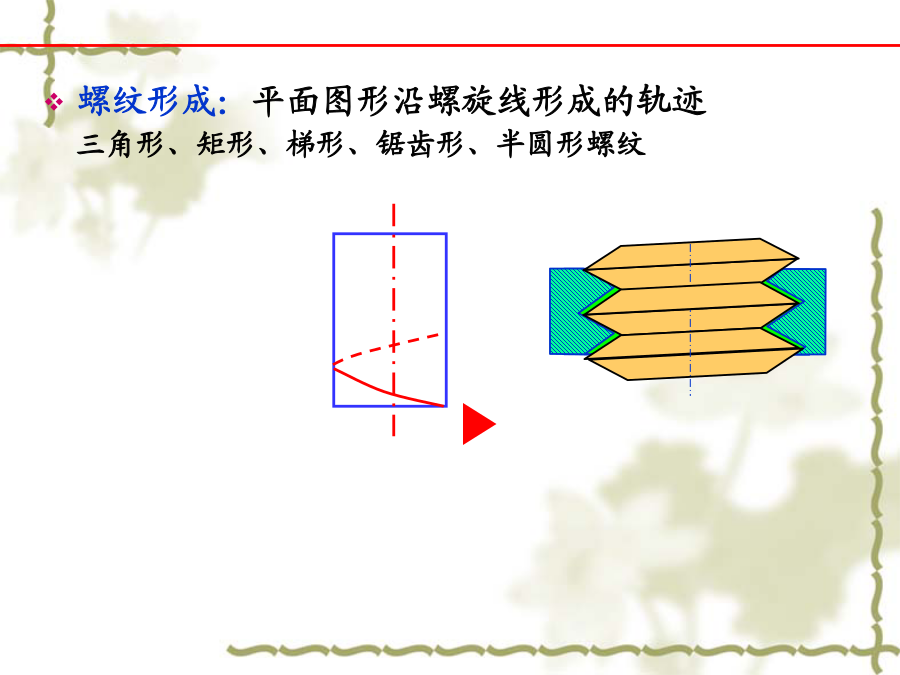

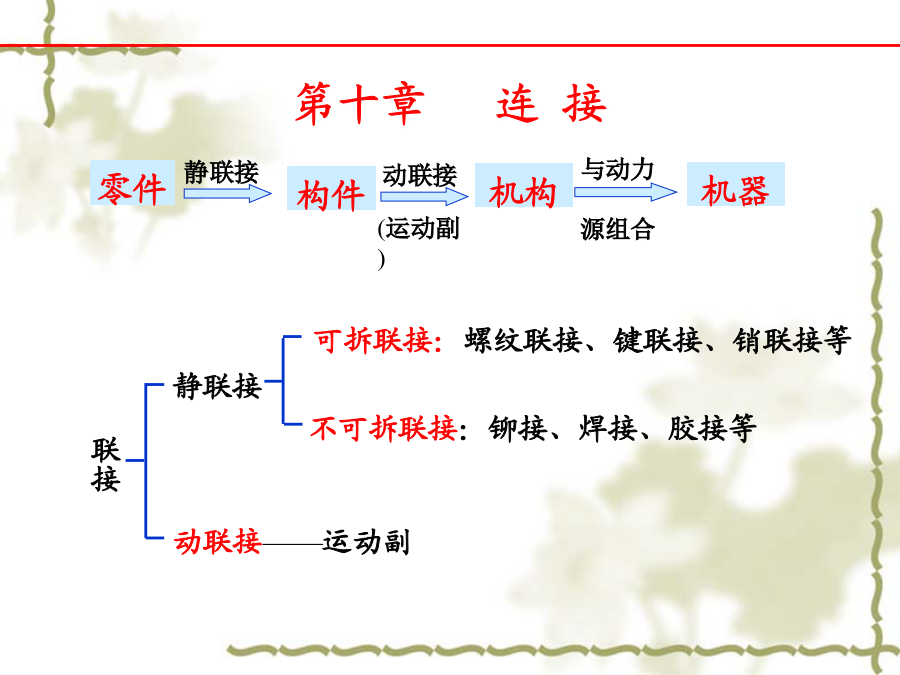

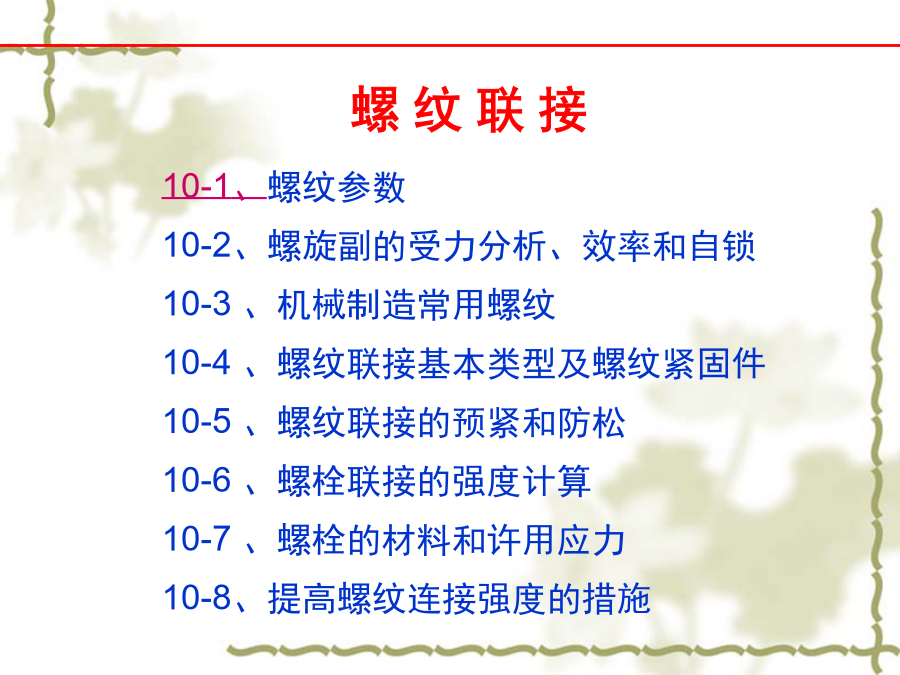

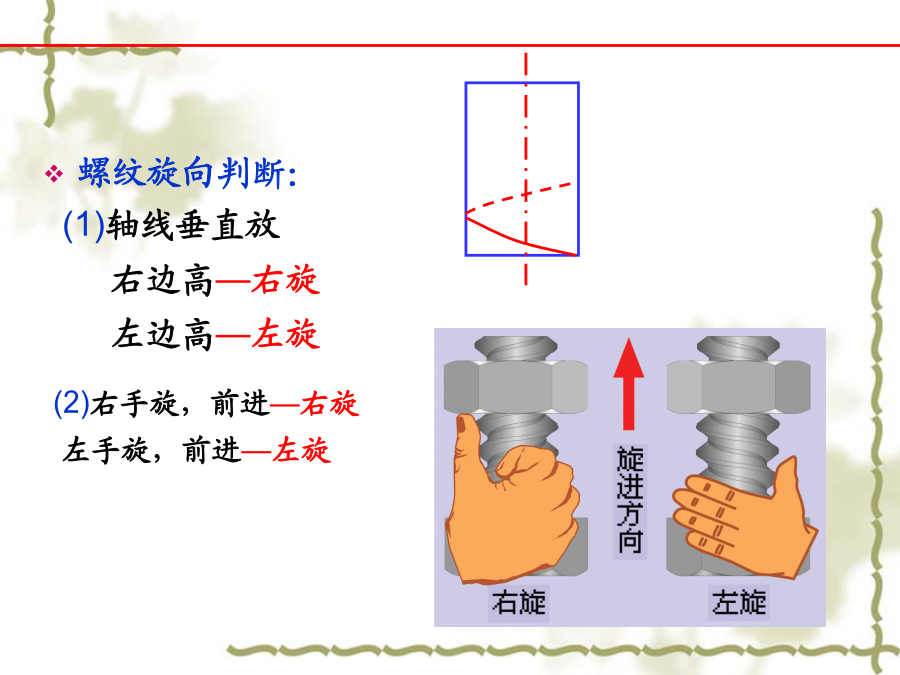

第十章连接螺纹联接10-1、螺纹参数螺纹形成：平面图形沿螺旋线形成的轨迹三角形、矩形、梯形、锯齿形、半圆形螺纹螺纹旋向判断：(1)轴线垂直放右边高—右旋左边高—左旋螺纹旋向判定螺纹线数判定螺纹主要参数：斜面受力分析：分析使滑块等速运动所需要的水平力自锁条件：当yr时，F’0，原工作阻力F’反向作用，作为驱动力时，滑块才能移动结论：当yr时，滑块自锁一、矩形螺纹二、非矩形形螺纹槽面摩擦：分析推动V型滑块所需的力Q当V不变时，η与ψ的关系如图。Q10-3、机械制造常用螺纹从使用划分：联接螺纹：普通三角螺纹、锥螺纹、管螺纹(英制)（ψ小，单线，自锁好）传动螺纹：矩形螺纹、梯形螺纹、锯齿螺纹（α小、ψ大，多线，效率高）10-4、螺纹联接基本类型及螺纹紧固件螺母：六角螺母圆螺母垫圈：平垫圈弹簧垫片斜垫圈止动垫圈二、螺纹联接的基本类型2、双头螺栓联接3、螺钉联接4、紧定螺钉联接5、其他联接一、拧紧力矩控制拧紧力矩的扳手二、螺纹联接的防松1、摩擦防松对顶螺母防松2、机械防松止动垫片、带翘垫片防松串联钢丝防松3、其它：10-6、螺栓联接的强度计算失效形式：1.螺栓杆拉断（普通螺栓主要失效形式）2.螺纹压溃和剪断（受剪螺栓主要失效形式）3.经常装拆因磨损而发生滑扣一、松螺栓联接二、紧螺栓联接强度设计设计计算方法：预紧力Fa应为多大？讨论：2）铰制孔螺栓2、受轴向载荷的紧螺栓联接受力和变形关系—强度计算—10-7、螺栓的材料和许用应力许用应力：[]=s/SS—安全系数1、减小螺栓的应力变化幅度（2）增大被联接件刚度2、改善螺纹牙间的载荷分配3、减小应力集中4、避免附加弯曲应力10-11键联接一、键联接的类型松联接1、平键分类：导向平键——键固定于轴上,滑移距离小2、半圆键联接紧联接1、楔键联接二、平键连接的强度校核2、键的强度校核三、花键联接1)均匀受力；类型静联接：§6－4销联接§6－4销联接§6－4销联接§6－4销联接§6－4销联接§6－4销联接
