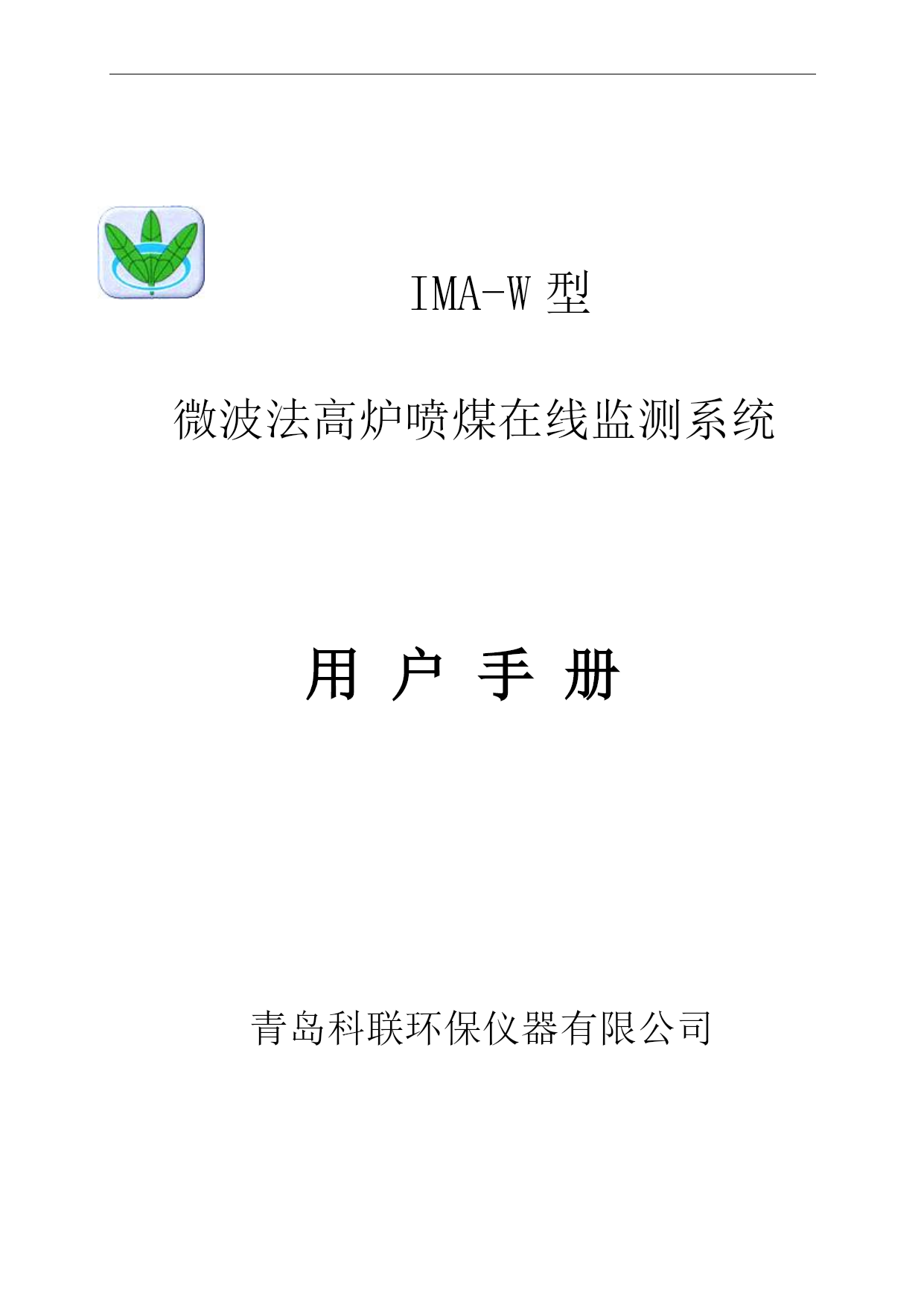

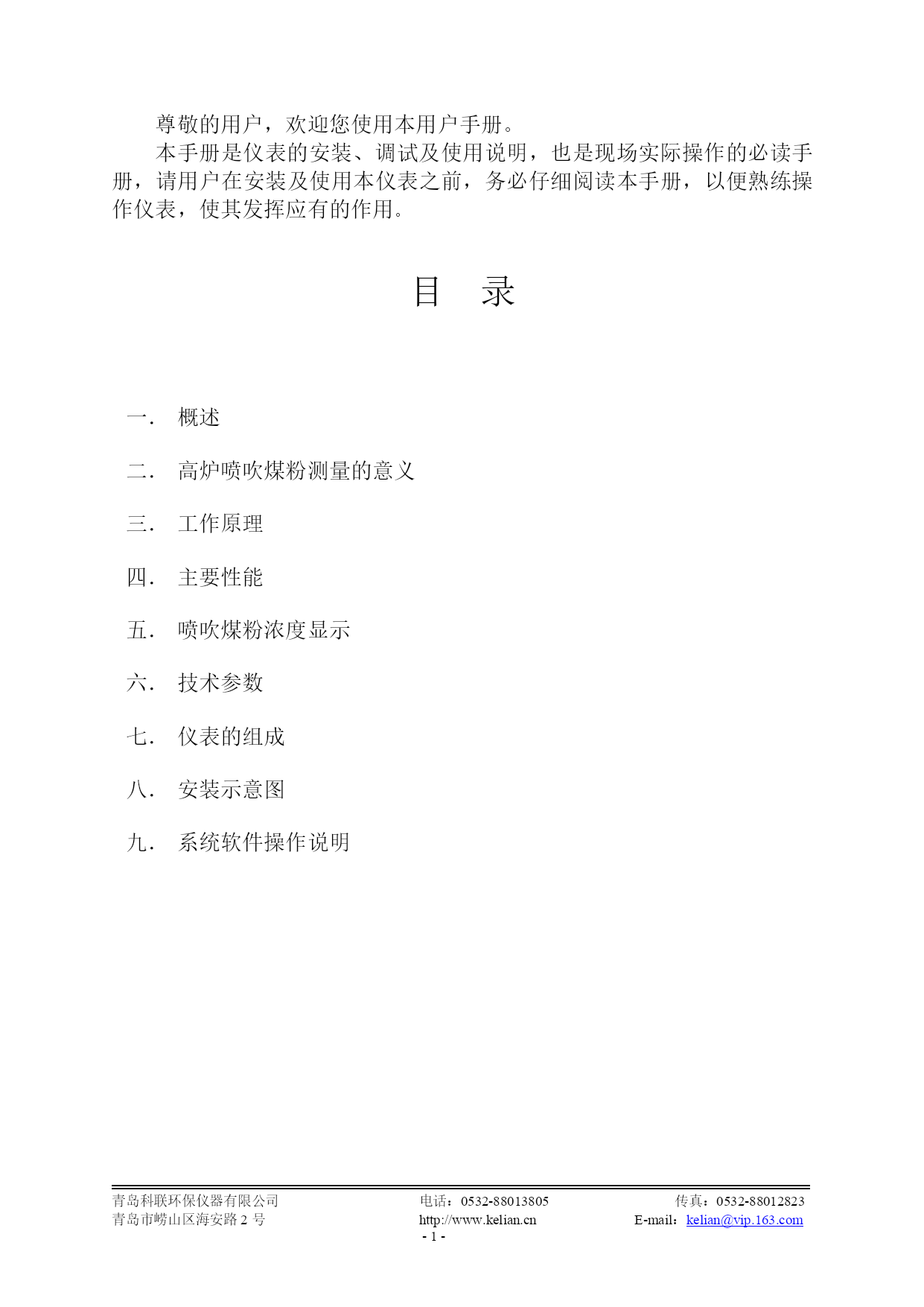

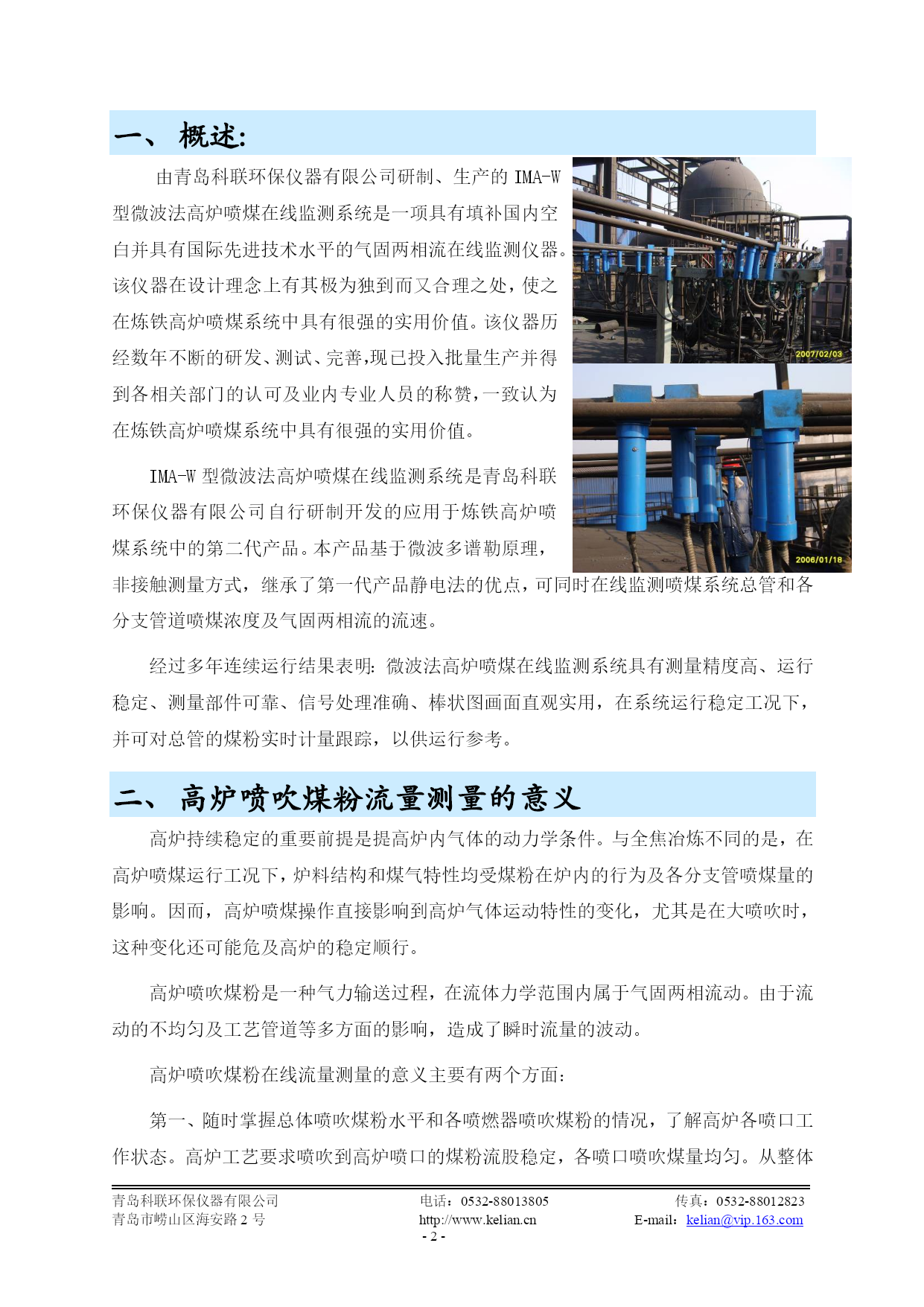

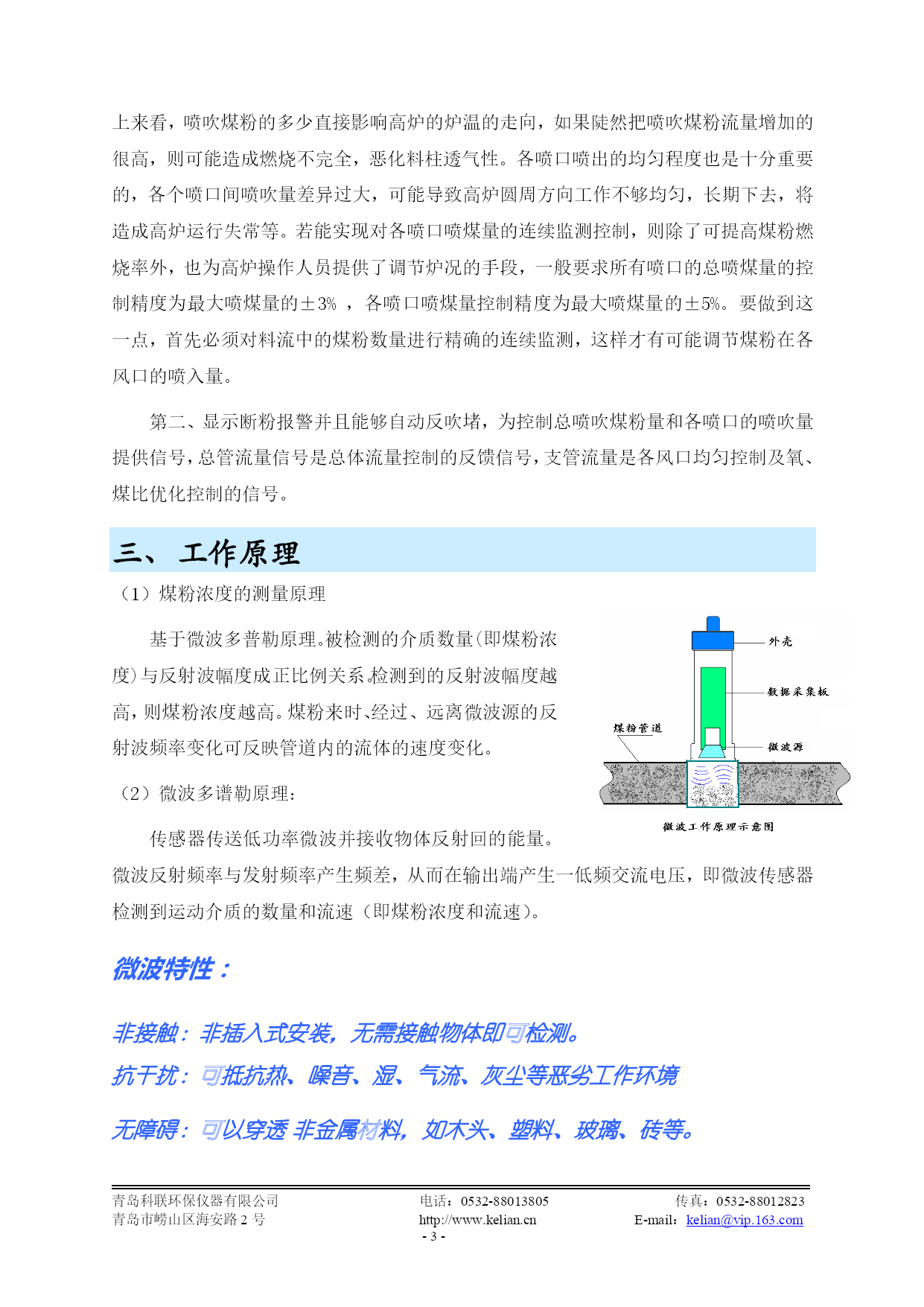

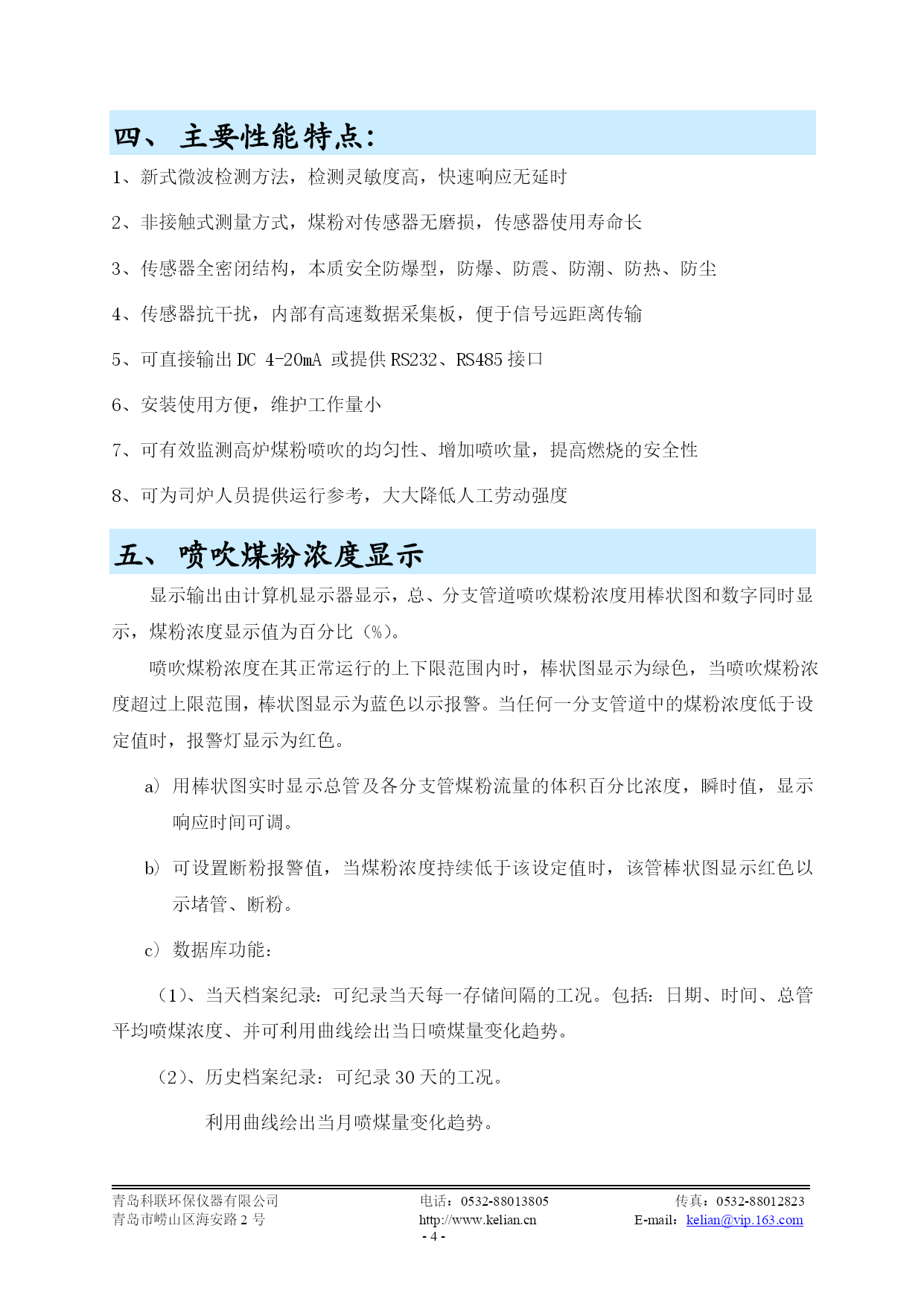

青岛科联环保仪器有限公司电话：[phone]传真：[phone]青岛市崂山区海安路2号http://www.kelian.cnE-mail：HYPERLINK"mailto:[e-mail]"[e-mail]--IMA-W型微波法高炉喷煤在线监测系统用户手册青岛科联环保仪器有限公司尊敬的用户，欢迎您使用本用户手册。本手册是仪表的安装、调试及使用说明，也是现场实际操作的必读手册，请用户在安装及使用本仪表之前，务必仔细阅读本手册，以便熟练操作仪表，使其发挥应有的作用。目录概述高炉喷吹煤粉测量的意义工作原理主要性能喷吹煤粉浓度显示技术参数仪表的组成安装示意图系统软件操作说明概述:由青岛科联环保仪器有限公司研制、生产的IMA-W型微波法高炉喷煤在线监测系统是一项具有填补国内空白并具有国际先进技术水平的气固两相流在线监测仪器。该仪器在设计理念上有其极为独到而又合理之处，使之在炼铁高炉喷煤系统中具有很强的实用价值。该仪器历经数年不断的研发、测试、完善，现已投入批量生产并得到各相关部门的认可及业内专业人员的称赞，一致认为在炼铁高炉喷煤系统中具有很强的实用价值。IMA-W型微波法高炉喷煤在线监测系统是青岛科联环保仪器有限公司自行研制开发的应用于炼铁高炉喷煤系统中的第二代产品。本产品基于微波多谱勒原理，非接触测量方式，继承了第一代产品静电法的优点，可同时在线监测喷煤系统总管和各分支管道喷煤浓度及气固两相流的流速。经过多年连续运行结果表明：微波法高炉喷煤在线监测系统具有测量精度高、运行稳定、测量部件可靠、信号处理准确、棒状图画面直观实用，在系统运行稳定工况下，并可对总管的煤粉实时计量跟踪，以供运行参考。高炉喷吹煤粉流量测量的意义高炉持续稳定的重要前提是提高炉内气体的动力学条件。与全焦冶炼不同的是，在高炉喷煤运行工况下，炉料结构和煤气特性均受煤粉在炉内的行为及各分支管喷煤量的影响。因而，高炉喷煤操作直接影响到高炉气体运动特性的变化，尤其是在大喷吹时，这种变化还可能危及高炉的稳定顺行。高炉喷吹煤粉是一种气力输送过程，在流体力学范围内属于气固两相流动。由于流动的不均匀及工艺管道等多方面的影响，造成了瞬时流量的波动。高炉喷吹煤粉在线流量测量的意义主要有两个方面：第一、随时掌握总体喷吹煤粉水平和各喷燃器喷吹煤粉的情况，了解高炉各喷口工作状态。高炉工艺要求喷吹到高炉喷口的煤粉流股稳定，各喷口喷吹煤量均匀。从整体上来看，喷吹煤粉的多少直接影响高炉的炉温的走向，如果陡然把喷吹煤粉流量增加的很高，则可能造成燃烧不完全，恶化料柱透气性。各喷口喷出的均匀程度也是十分重要的，各个喷口间喷吹量差异过大，可能导致高炉圆周方向工作不够均匀，长期下去，将造成高炉运行失常等。若能实现对各喷口喷煤量的连续监测控制，则除了可提高煤粉燃烧率外，也为高炉操作人员提供了调节炉况的手段，一般要求所有喷口的总喷煤量的控制精度为最大喷煤量的±3%，各喷口喷煤量控制精度为最大喷煤量的±5%。要做到这一点，首先必须对料流中的煤粉数量进行精确的连续监测，这样才有可能调节煤粉在各风口的喷入量。第二、显示断粉报警并且能够自动反吹堵，为控制总喷吹煤粉量和各喷口的喷吹量提供信号，总管流量信号是总体流量控制的反馈信号，支管流量是各风口均匀控制及氧、煤比优化控制的信号。工作原理（1）煤粉浓度的测量原理基于微波多普勒原理。被检测的介质数量(即煤粉浓度)与反射波幅度成正比例关系。检测到的反射波幅度越高，则煤粉浓度越高。煤粉来时、经过、远离微波源的反射波频率变化可反映管道内的流体的速度变化。（2）微波多谱勒原理：传感器传送低功率微波并接收物体反射回的能量。微波反射频率与发射频率产生频差，从而在输出端产生一低频交流电压，即微波传感器检测到运动介质的数量和流速（即煤粉浓度和流速）。微波特性：非接触：非插入式安装，无需接触物体即可检测。抗干扰：可抵抗热、噪音、湿、气流、灰尘等恶劣工作环境无障碍：可以穿透非金属材料，如木头、塑料、玻璃、砖等。主要性能特点：1、新式微波检测方法，检测灵敏度高，快速响应无延时2、非接触式测量方式，煤粉对传感器无磨损，传感器使用寿命长3、传感器全密闭结构，本质安全防爆型，防爆、防震、防潮、防热、防尘4、传感器抗干扰，内部有高速数据采集板，便于信号远距离传输5、可直接输出DC4-20mA或提供RS232、RS485接口6、安装使用方便，维护工作量小7、可有效监测高炉煤粉喷吹的均匀性、增加喷吹量，提高燃烧的安全性8、可为司炉人员提供运行参考，大大降低人工劳动强度喷吹煤粉浓度显示显示输出由计算机显示器显示，总、分支管道喷吹煤粉浓度用棒状图和数字同时显示，煤粉浓度显示值为百分比（%）。喷吹煤粉浓度在其正常运行
