CCTVTVCC火灾.ppt

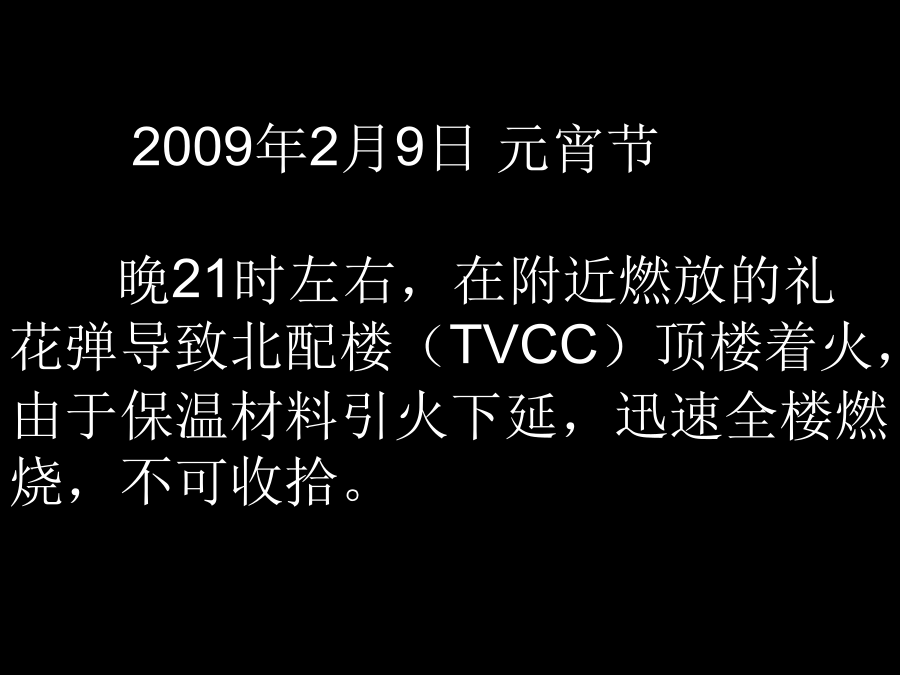

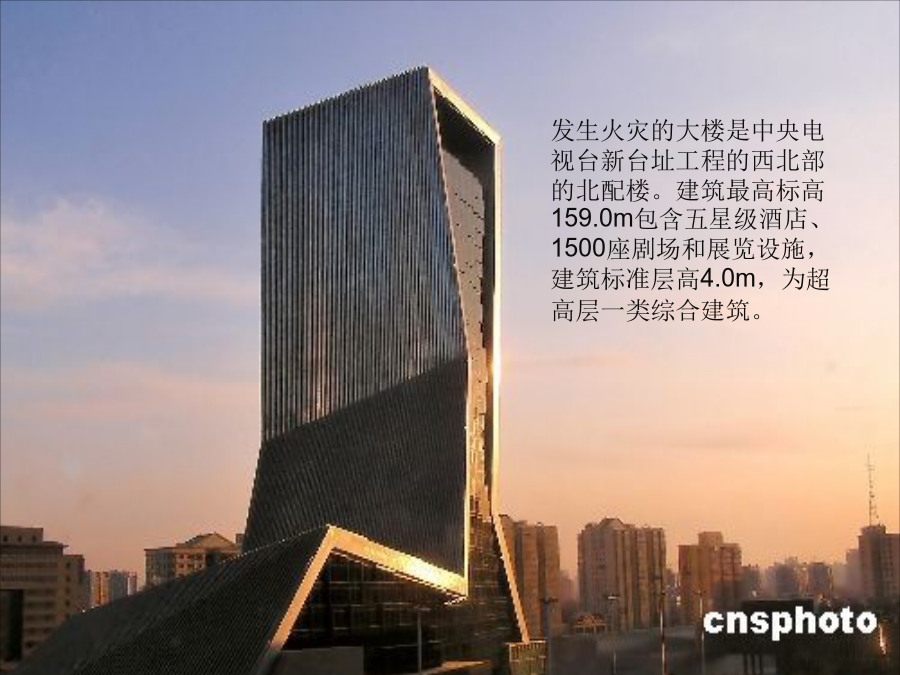

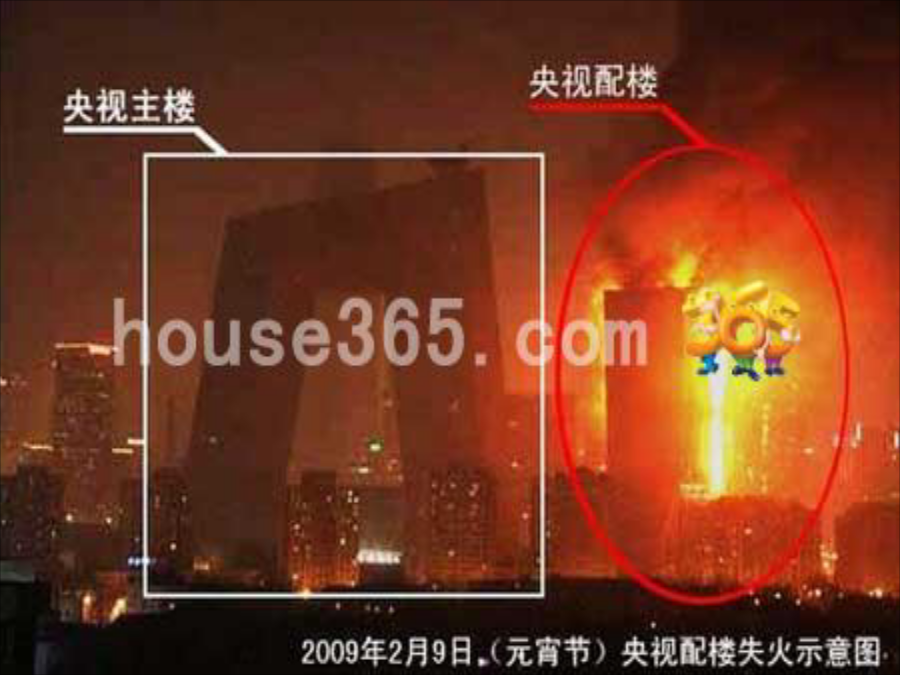

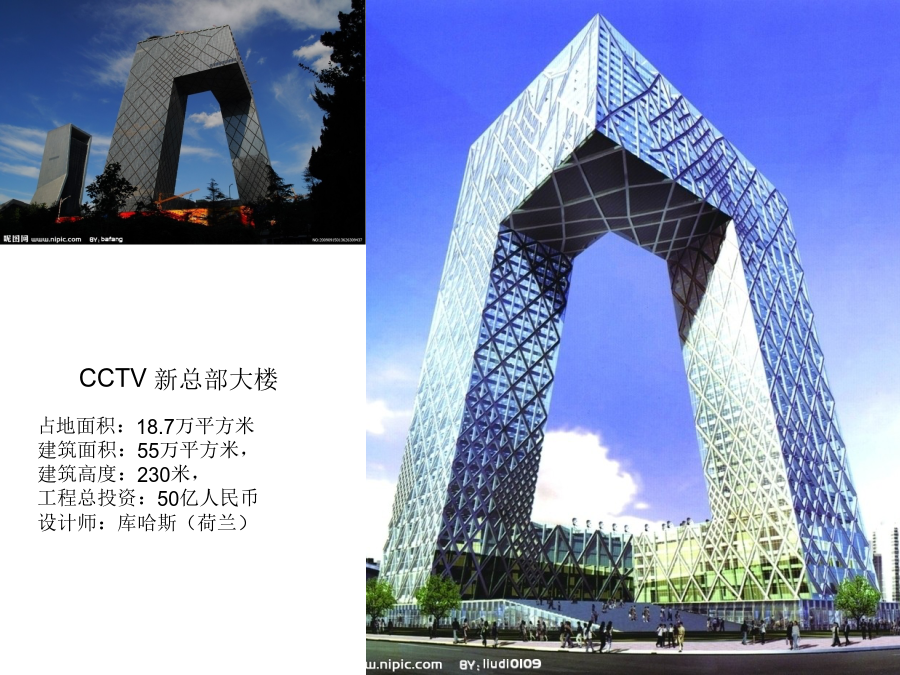

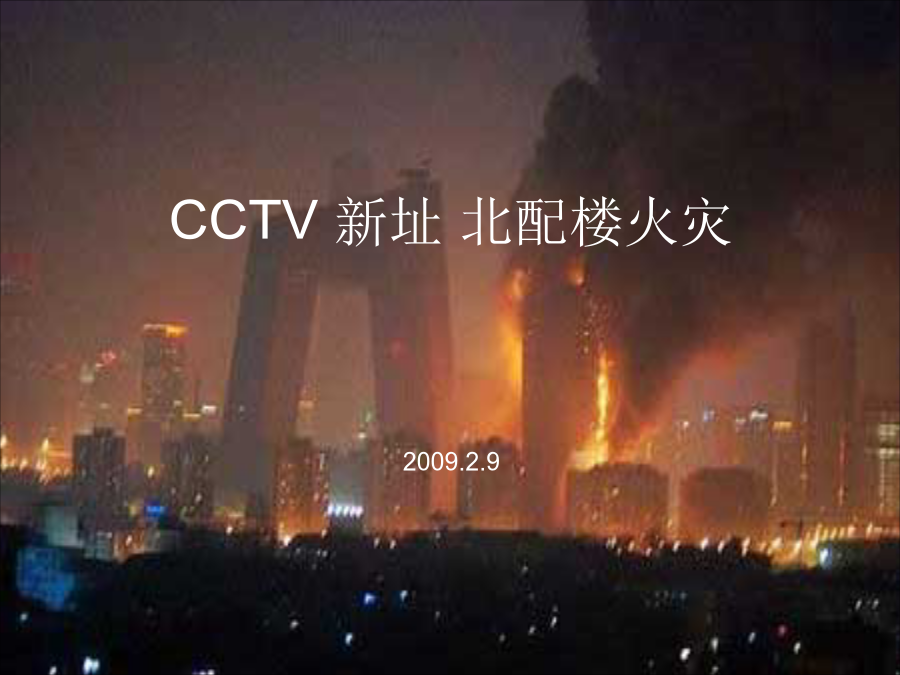

CCTV新址北配楼火灾2009.2.9CCTV新总部大楼占地面积：18.7万平方米建筑面积：55万平方米，建筑高度：230米，工程总投资：50亿人民币设计师：库哈斯（荷兰）发生火灾的大楼是中央电视台新台址工程的西北部的北配楼。建筑最高标高159.0m包含五星级酒店、1500座剧场和展览设施，建筑标准层高4.0m，为超高层一类综合建筑。2009年2月9日元宵节晚21时左右，在附近燃放的礼花弹导致北配楼（TVCC）顶楼着火，由于保温材料引火下延，迅速全楼燃烧，不可收拾。中央电视台新址北配楼，TVCC，钢筋混凝土结构。南北两面为玻璃幕墙，带铝装饰条。东西两侧连同屋顶由门形球节点钢网架做金属幕墙的支承结构，外包鈦锌板，中间为保温层，内为薄钢板包封。礼花弹燃烧的温度达1700度钛锌板的熔点仅为418度，礼花弹1700度的火焰迅速点燃、熔化钛锌面板，而且引燃了挤塑保温板，不断熔化消失的金属板暴露了保温板，使它继续引燃能获得足够的空气，因而火焰急速向下蔓延，一烧到底。南北侧的玻璃幕墙的钢化玻璃有较强的耐火能力，又没有保温材料引火烧身，因此受害程度较轻，绝大部分被保留了下来。东西两面为钛锌板金属幕墙，金属面板烧化，保温材料烧尽，骨架受高温扭曲变形，背部薄钢板尚在，但已变形。幕墙的支承钢网架在高温下性能已严重受损邻近屋面的金属封檐板，靠近主楼一侧被烧毁，明显看出保温材料已烧空，金属面板被烧化。石材面板完好。保温材料引火可能是主要原因TVCC南北采用玻璃幕，东西采用钛锌合金屋面幕墙。金属幕墙材料是由德国莱茵辛克公司(RHEINZINK)生产的钛锌金属–即原锌.该钛锌金属是一种纯天然的环保材料,它是由高纯度的锌与少量的铜和钛作为添加剂熔炼而成的合金.由于材料的主要成分是锌,该材料能表现出优秀的稳定性和防腐性能,同时因其能与空气中的水和空气反应而在表面逐渐形成一层保护膜,使该材料的寿命达至很长.该材料在氧化过程中会表现出朦胧的渐变过程,给人以奇特的感觉。火灾原因分析——建筑部幕墙门窗标准化技术专家组组长龙文志教授（1）火灾的内因是采用了防火性能差的XPS（聚苯乙烯挤塑板）复合板：该复合板材采用由德国进口的2毫米厚钛锌板作屋架幕墙。采用直立锁边结构的铝镁锰合金板（板厚小于1毫米）作层面防水层。钛锌板熔点418°C左右，燃放烟火的礼炮及礼花弹其燃烧温度高达1700°C。燃烧的礼花一旦落在钛锌合金板上面，熔融的钛合金向下流淌，引燃下层XPS保温材料，从而形成XPS大面积闷烧，使连结一起的钛锌板产生“烟囱”效应，进而火焰迅速蔓延和积累，最终引发TVCC整体轰燃而产生轰爆效应。（2）龙教授认为此次火灾燃放烟火只是外因，该建筑幕墙及屋面的XPS保温材料造就了火灾隐患存在必然性。龙文志教授特别指出：“这次不出现火灾可能在今后别的大楼使用过程中也要出现火灾，而那时的危害性要比现在严重上百倍”。TVCC火灾案例要从中深刻吸取其教训，XPS材料由于温度超过800C产生熔滴，引发燃烧后极易诱发二次燃烧，且具有极快的火焰传插速度。由此，公共建筑和超高层建筑采用此类保温材料必须慎之又慎。在美国有20多个州禁止使用聚苯乙烯泡沫用于建筑保温；在英国，18米以上建筑不允许使用EPS板薄抹灰外墙保温系统；在德国，22米以上建筑不允许使用EPS板薄材灰外墙保温体系。在欧洲许多夹心板材厂不再生产防火性能差的EPS板，许多保险公司已禁止给EPS板作保温建筑保险。同样在韩国和澳洲等地的建筑保温市场EPS和XPS泡沫也被禁止使用。（3）建立符合中国国情的建筑外墙屋面保温防火节能体系：近年来重大恶性建筑火灾和外墙屋面火灾事故频频发生，不能机械地套用国外一些方法。龙教授认为建筑火灾和外墙防火要结合我国的实际情况出发，做到安全与节能，防火与保温并重。建立符合中国国情的建筑幕墙屋面保温防火节能体系。针对中国新时期防火、消防工作规律，突破制约外墙层面防火的关键技术，形成具有强制力的、科学性的技术标准和工程规范。2009.2.9TVCC中央电视台北配楼大火燃烧持续6小时，1名消防员牺牲，6名消防员受伤。直接和间接经济损失达50亿人民币。
