高掘高效的措施.doc

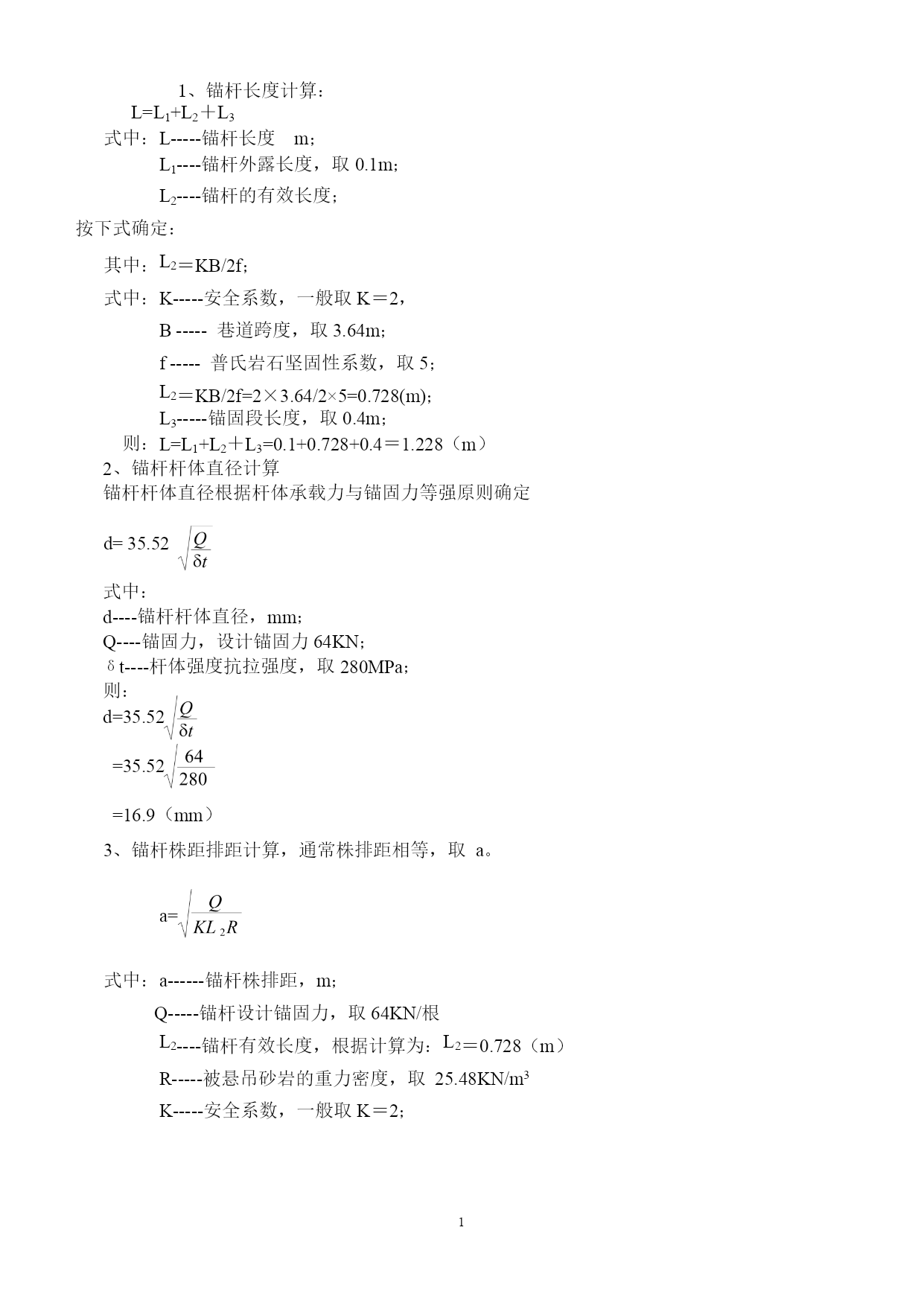

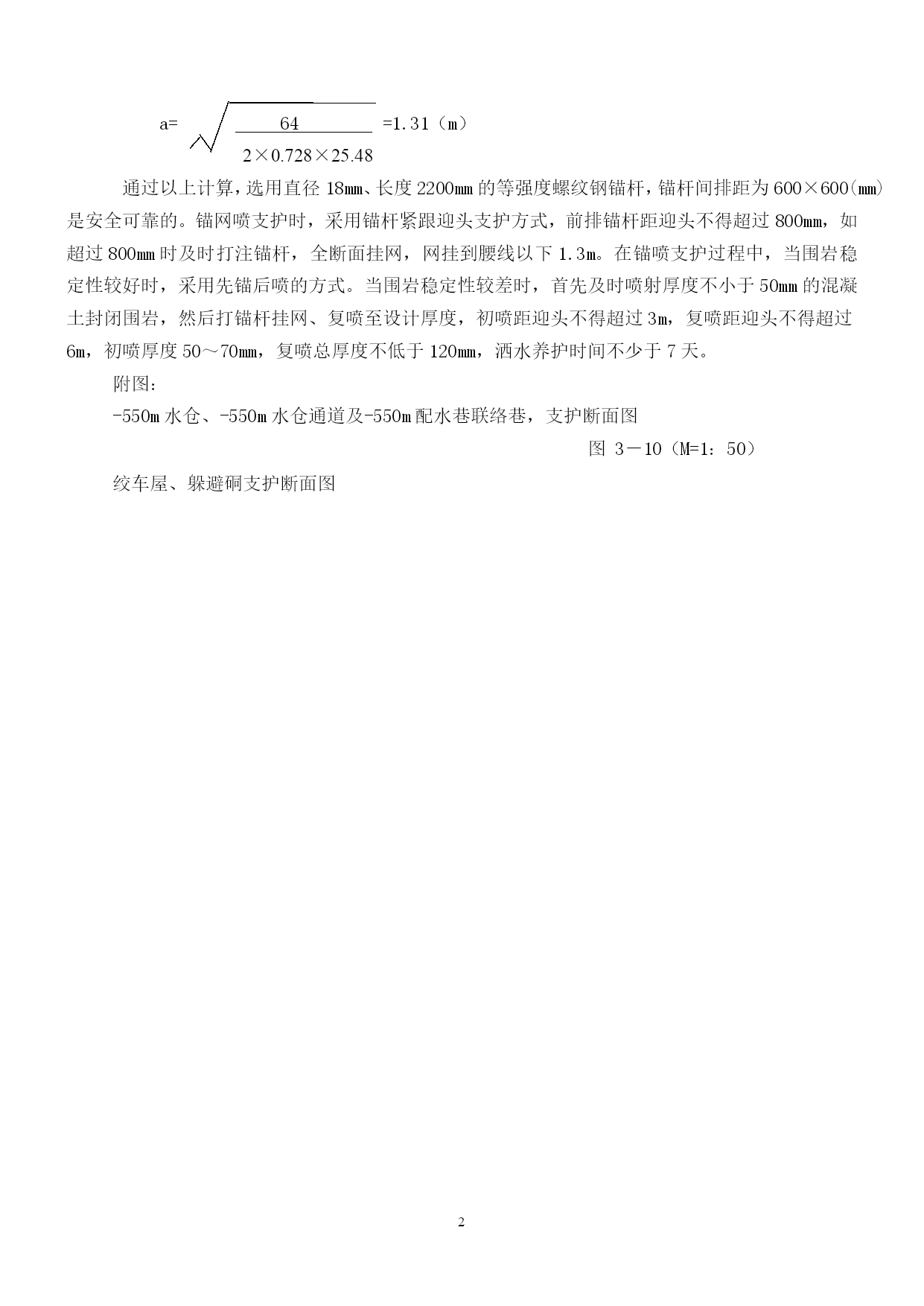

1、锚杆长度计算：L=L1+L2＋L3式中：L-----锚杆长度m；L1----锚杆外露长度，取0.1m；L2----锚杆的有效长度；按下式确定：其中：L2＝KB/2f；式中：K-----安全系数，一般取K＝2，B-----巷道跨度，取3.64m；f-----普氏岩石坚固性系数，取5；L2＝KB/2f=2×3.64/2×5=0.728(m)；L3-----锚固段长度，取0.4m；则：L=L1+L2＋L3=0.1+0.728+0.4＝1.228（m）2、锚杆杆体直径计算锚杆杆体直径根据杆体承载力与锚固力等强原则确定d=35.52式中：d----锚杆杆体直径，mm；Q----锚固力，设计锚固力64KN；δt----杆体强度抗拉强度，取280MPa；则：d=35.52=35.52=16.9（mm）3、锚杆株距排距计算，通常株排距相等，取a。a=式中：a------锚杆株排距，m；Q-----锚杆设计锚固力，取64KN/根L2----锚杆有效长度，根据计算为：L2＝0.728（m）R-----被悬吊砂岩的重力密度，取25.48KN/m3K-----安全系数，一般取K＝2；a=64=1.31（m）2×0.728×25.48通过以上计算，选用直径18mm、长度2200mm的等强度螺纹钢锚杆，锚杆间排距为600×600(mm)是安全可靠的。锚网喷支护时，采用锚杆紧跟迎头支护方式，前排锚杆距迎头不得超过800mm，如超过800mm时及时打注锚杆，全断面挂网，网挂到腰线以下1.3m。在锚喷支护过程中，当围岩稳定性较好时，采用先锚后喷的方式。当围岩稳定性较差时，首先及时喷射厚度不小于50mm的混凝土封闭围岩，然后打锚杆挂网、复喷至设计厚度，初喷距迎头不得超过3m，复喷距迎头不得超过6m，初喷厚度50～70mm，复喷总厚度不低于120mm，洒水养护时间不少于7天。附图：-550m水仓、-550m水仓通道及-550m配水巷联络巷，支护断面图图3－10（M=1：50）绞车屋、躲避硐支护断面图
