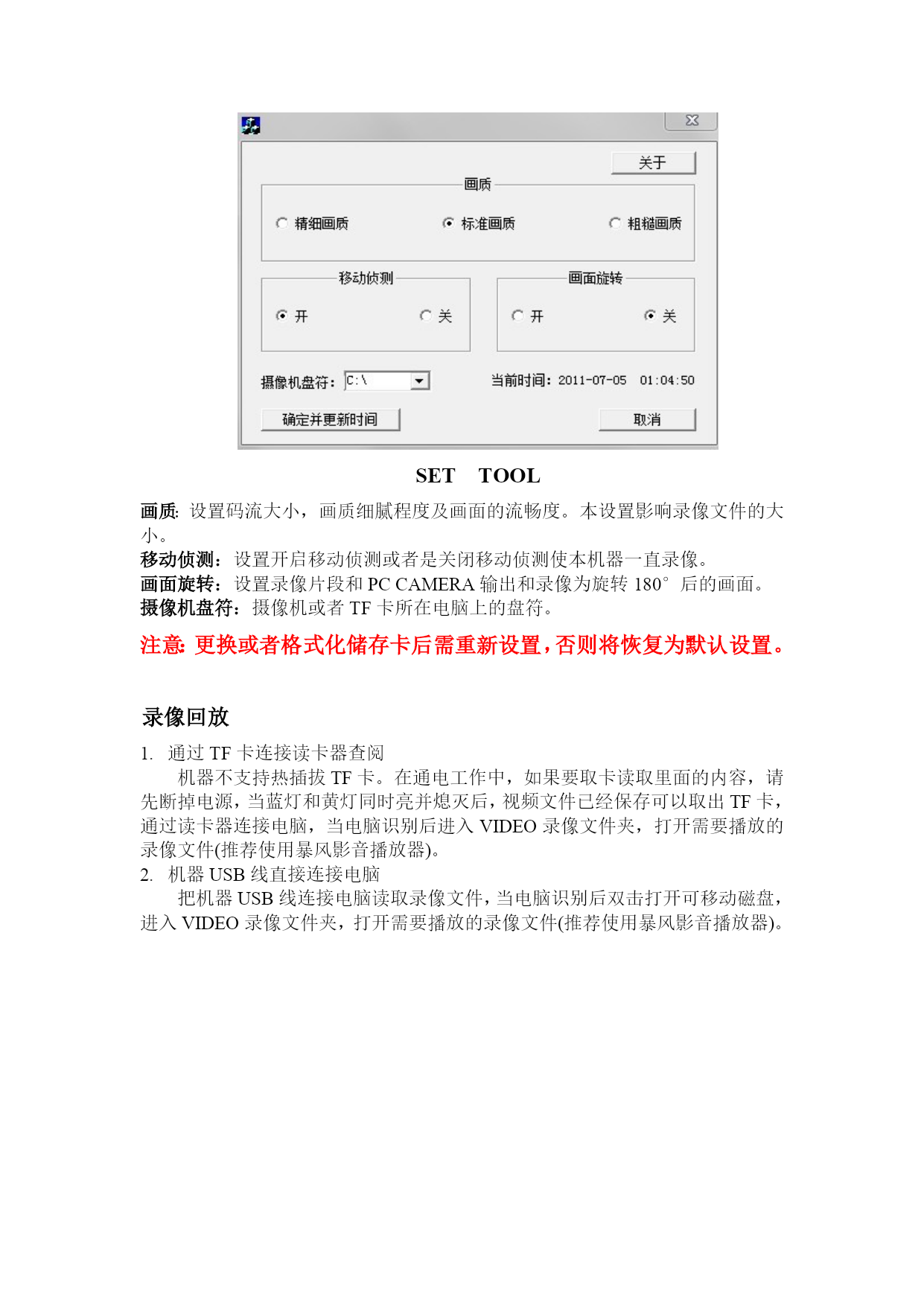

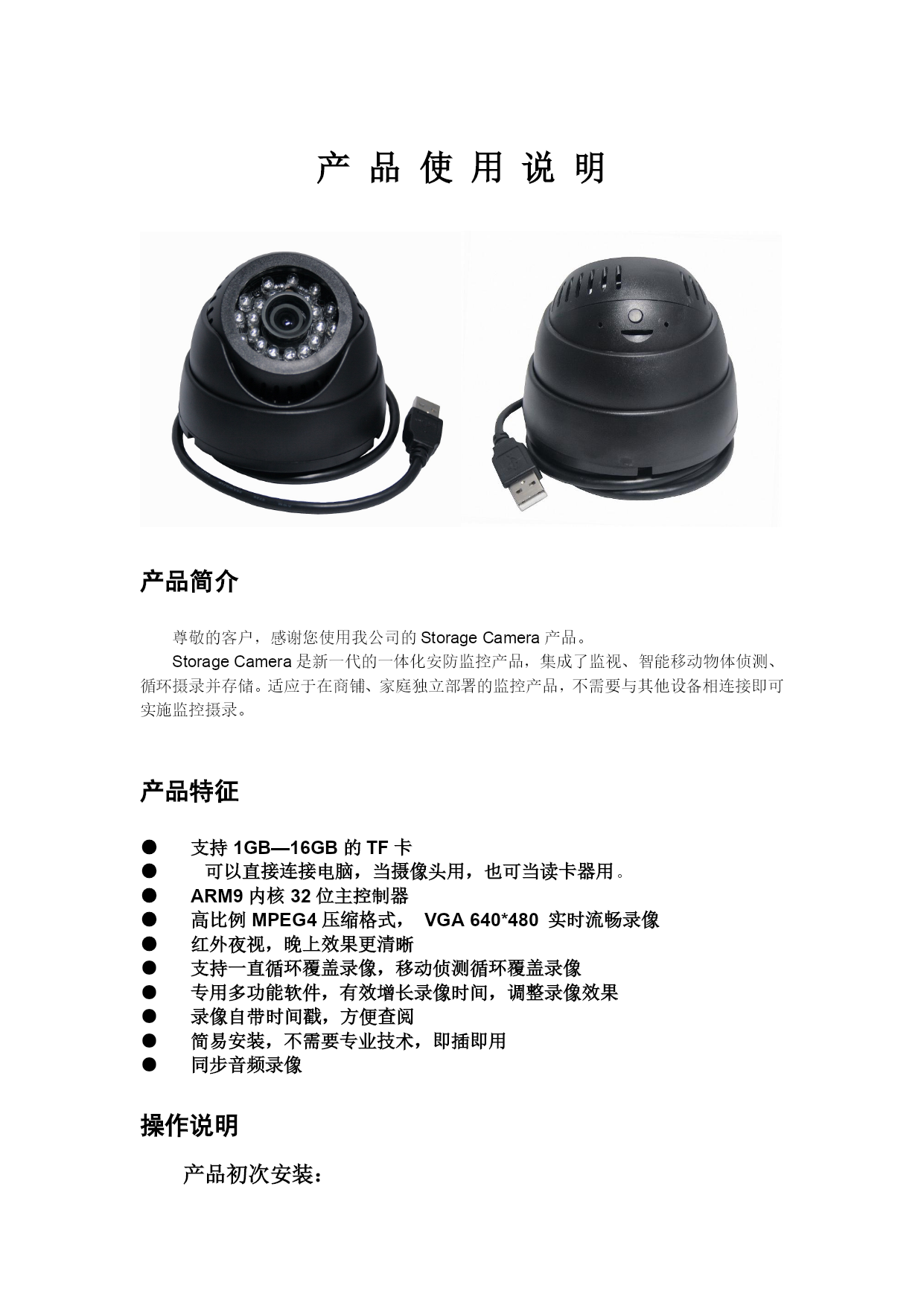

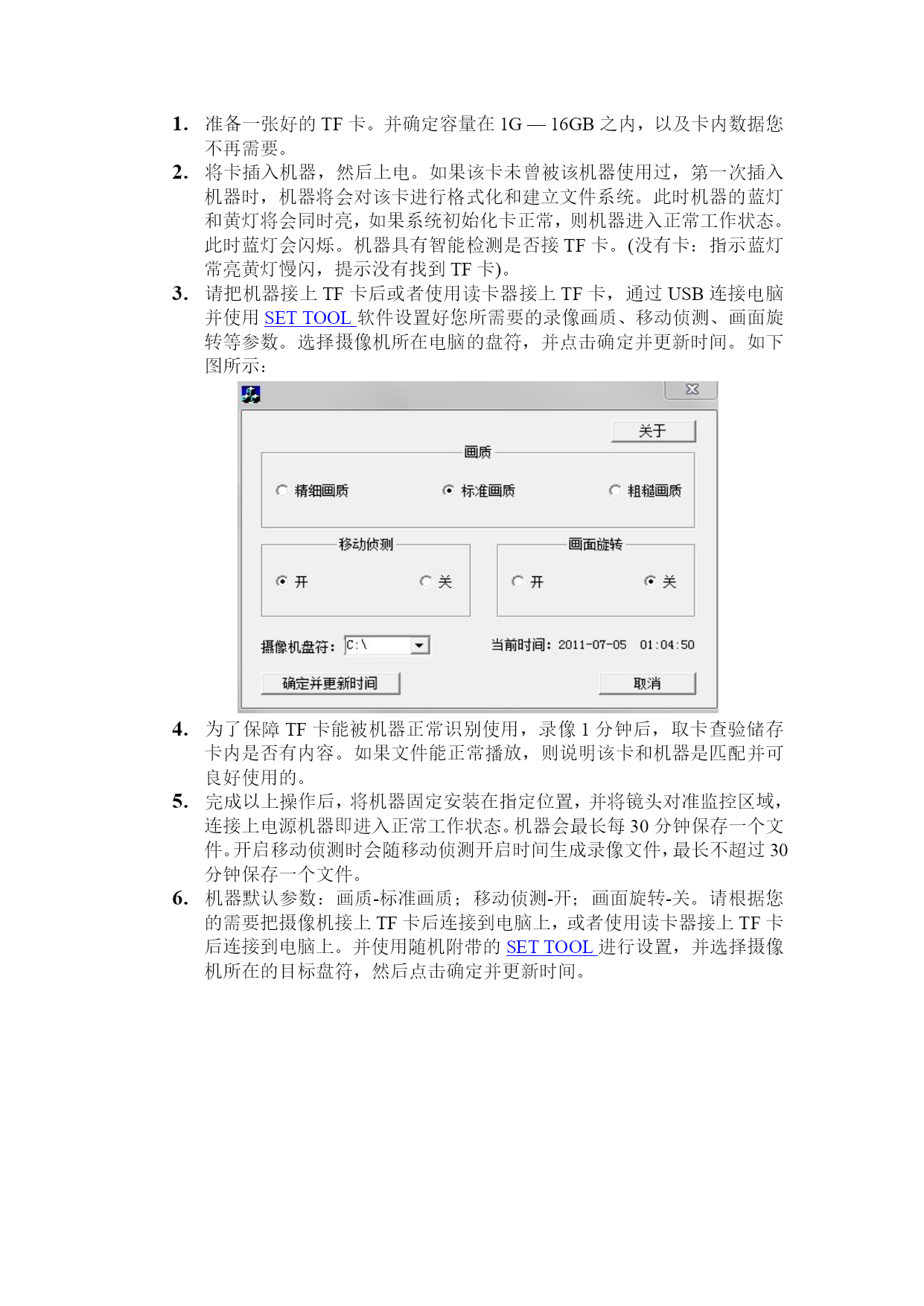

产品使用说明产品简介尊敬的客户，感谢您使用我公司的StorageCamera产品。StorageCamera是新一代的一体化安防监控产品，集成了监视、智能移动物体侦测、循环摄录并存储。适应于在商铺、家庭独立部署的监控产品，不需要与其他设备相连接即可实施监控摄录。产品特征●支持1GB—16GB的TF卡●可以直接连接电脑，当摄像头用，也可当读卡器用。●ARM9内核32位主控制器●高比例MPEG4压缩格式，VGA640*480实时流畅录像●红外夜视，晚上效果更清晰支持一直循环覆盖录像，移动侦测循环覆盖录像专用多功能软件，有效增长录像时间，调整录像效果录像自带时间戳，方便查阅简易安装，不需要专业技术，即插即用同步音频录像操作说明产品初次安装：准备一张好的TF卡。并确定容量在1G—16GB之内，以及卡内数据您不再需要。将卡插入机器，然后上电。如果该卡未曾被该机器使用过，第一次插入机器时，机器将会对该卡进行格式化和建立文件系统。此时机器的蓝灯和黄灯将会同时亮，如果系统初始化卡正常，则机器进入正常工作状态。此时蓝灯会闪烁。机器具有智能检测是否接TF卡。(没有卡：指示蓝灯常亮黄灯慢闪，提示没有找到TF卡)。请把机器接上TF卡后或者使用读卡器接上TF卡，通过USB连接电脑并使用HYPERLINK"SET%20TOOL%20%20v1.0.exe"SETTOOL软件设置好您所需要的录像画质、移动侦测、画面旋转等参数。选择摄像机所在电脑的盘符，并点击确定并更新时间。如下图所示：为了保障TF卡能被机器正常识别使用，录像1分钟后，取卡查验储存卡内是否有内容。如果文件能正常播放，则说明该卡和机器是匹配并可良好使用的。完成以上操作后，将机器固定安装在指定位置，并将镜头对准监控区域，连接上电源机器即进入正常工作状态。机器会最长每30分钟保存一个文件。开启移动侦测时会随移动侦测开启时间生成录像文件，最长不超过30分钟保存一个文件。机器默认参数：画质-标准画质；移动侦测-开；画面旋转-关。请根据您的需要把摄像机接上TF卡后连接到电脑上，或者使用读卡器接上TF卡后连接到电脑上。并使用随机附带的HYPERLINK"SET%20TOOL%20%20v1.0.exe"SETTOOL进行设置，并选择摄像机所在的目标盘符，然后点击确定并更新时间。SETTOOL画质：设置码流大小，画质细腻程度及画面的流畅度。本设置影响录像文件的大小。移动侦测：设置开启移动侦测或者是关闭移动侦测使本机器一直录像。画面旋转：设置录像片段和PCCAMERA输出和录像为旋转180°后的画面。摄像机盘符：摄像机或者TF卡所在电脑上的盘符。注意：更换或者格式化储存卡后需重新设置，否则将恢复为默认设置。录像回放通过TF卡连接读卡器查阅机器不支持热插拔TF卡。在通电工作中，如果要取卡读取里面的内容，请先断掉电源，当蓝灯和黄灯同时亮并熄灭后，视频文件已经保存可以取出TF卡，通过读卡器连接电脑，当电脑识别后进入VIDEO录像文件夹，打开需要播放的录像文件(推荐使用暴风影音播放器)。机器USB线直接连接电脑把机器USB线连接电脑读取录像文件，当电脑识别后双击打开可移动磁盘，进入VIDEO录像文件夹，打开需要播放的录像文件(推荐使用暴风影音播放器)。注意：在通电状态下禁止直接取出TF卡。录像文件命名录像文件以本次录像开始的时间来命名，比如2010-01-0101-01-01，表示该文件于2010-01-0101点01分01秒开始录制。录像片段另带时间戳，方便识别录像时间。a)机器复位当产品使用的过程中出现异常，断电后指示灯仍在亮，死机等情况请按复位孔的按键。循环覆盖录像功能当TF卡容量使用到一定程度，最早的第一个录像文件将被自动删除，TF卡内只保存最行的录像文件。录像文件的实际大小与录像环境的色彩，移动物体及录像模式有关。移动侦测录像情况在无移动物体出现在机器监视范围时，本机器处于休眠状态，不录像。此时黄灯闪烁。在有移动物体出现在机器监控范围时，机器进行连续录像，直至移动目标消失或者完全静止。本机器可以允许偶发性断电，重新来电后继续断电前状态继续拍摄，保障记录的连续性。为了确保有足够的时间来完成录像文件的保存，本机器不允许在上电状态拔插TF卡。强制在上电状态拔插TF卡有可能造成录像文件的损坏。如果您在正常使用过程中发现蓝色灯或者黄色灯指示不正常，则说明TF卡或者系统出现问题，请及时检查TF卡里面的录像文件。指示灯显示状态：录像状态：蓝色灯闪烁有卡待机：蓝色灯和黄色灯同时常亮（接电脑或者转为PCcamera模式时）无卡状态：黄色灯闪烁开启PCCAMRA模式：本机器支持切换为电脑摄像头。在断电情况下，把摄像机连接到电脑上待电脑识别出盘符后，短按模式键。此时机器进入摄像头模式。点击摄像头后即可看到实时画面。当
