第三讲实验描绘小电珠的伏安特性曲线.ppt

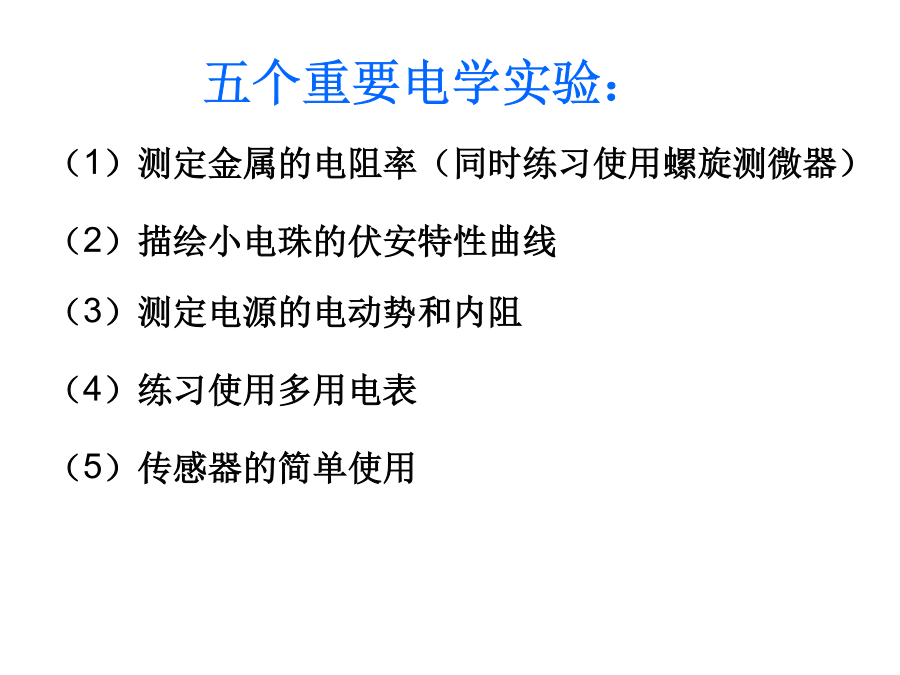

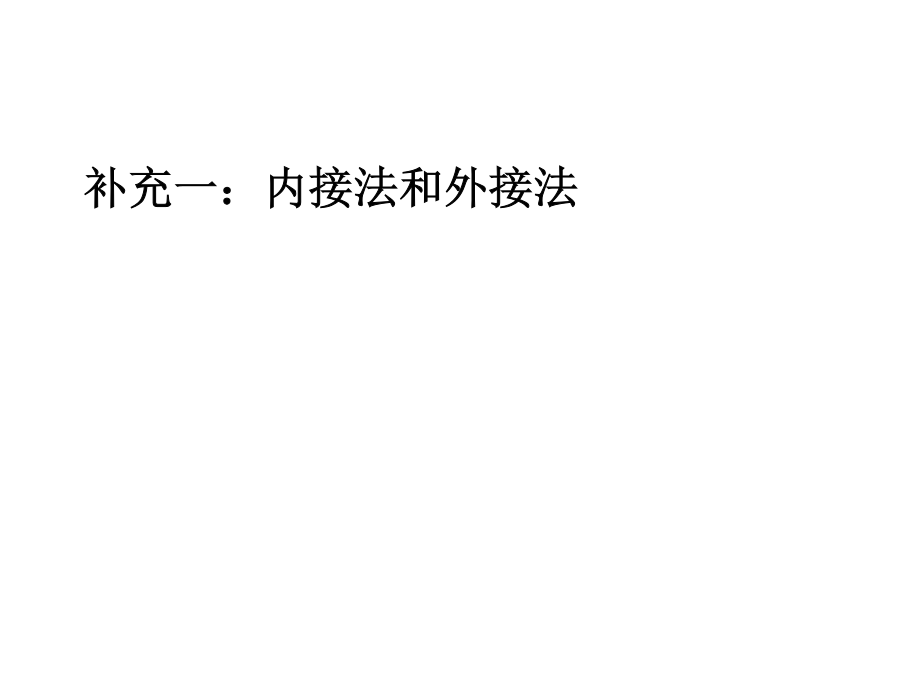

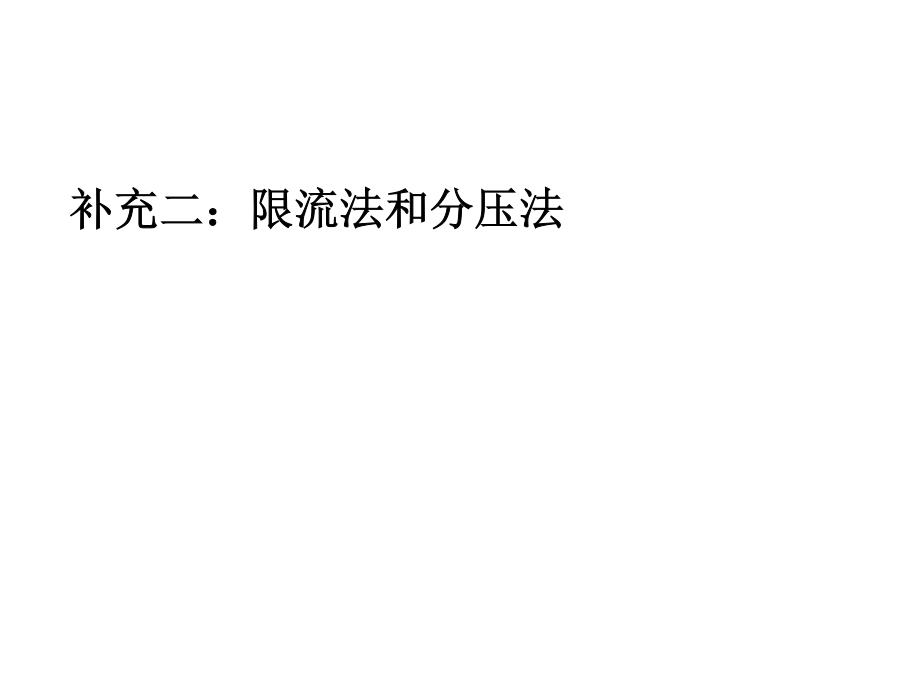

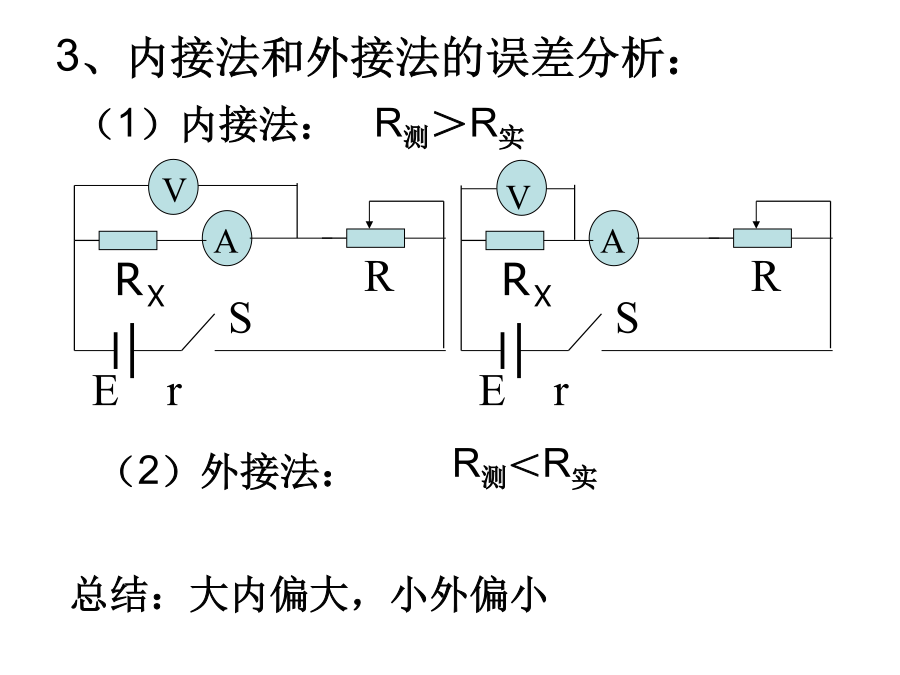

五个重要电学实验：补充一：内接法和外接法1、内接法3、内接法和外接法的误差分析：补充二：限流法和分压法1、限流电路2、分压电路③限流电路和分压电路选用的一般原则：使用限流电路进行实验时，为保护电表、用电器等不会损坏，电键闭合前滑片P的位置应该置于电阻最大处。练习：如图所示，a、b、c、d是滑动变阻器的四个接线柱。现把此变阻器串联接入电路中的A、B两点间，并要求滑动头向c端移动过程中,灯泡变暗，则接入电路A、B两点间的接线柱应该是和。描绘小电珠的伏安特性曲线（1）电路应采用电流表外接法（为什么？）练习：有一小灯泡上标有“6V，0.1A”字样，现要测量该灯泡的伏安特性曲线，有下列器材供选用：A、电压表（0—5V，内阻2.0kΩ）B、电压表（0—10V，内阻3.0kΩ）C、电流表（0—0.3A，内阻2.0Ω）D、电流表（0—6A，内阻1.5Ω）E、滑动变阻器（30Ω，2A）F、滑动变阻器（100Ω，0.5A）G、学生电源（直流9V）及开关、导线请先根据题中数据正确选择电表和滑动变阻器，再画出实验电路图，要求电压从0V开始测量。
