《数字电子技术》试卷A.doc

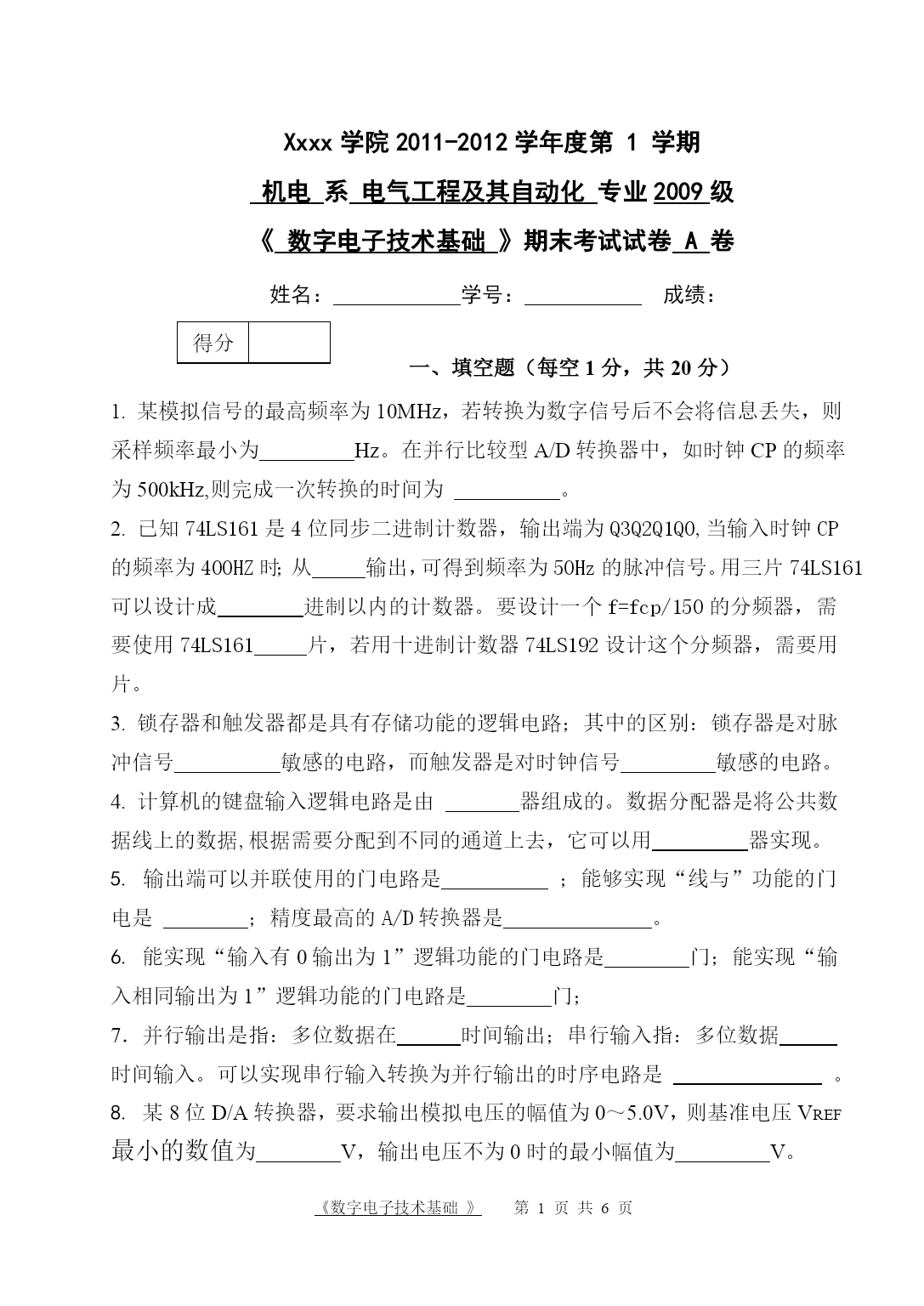

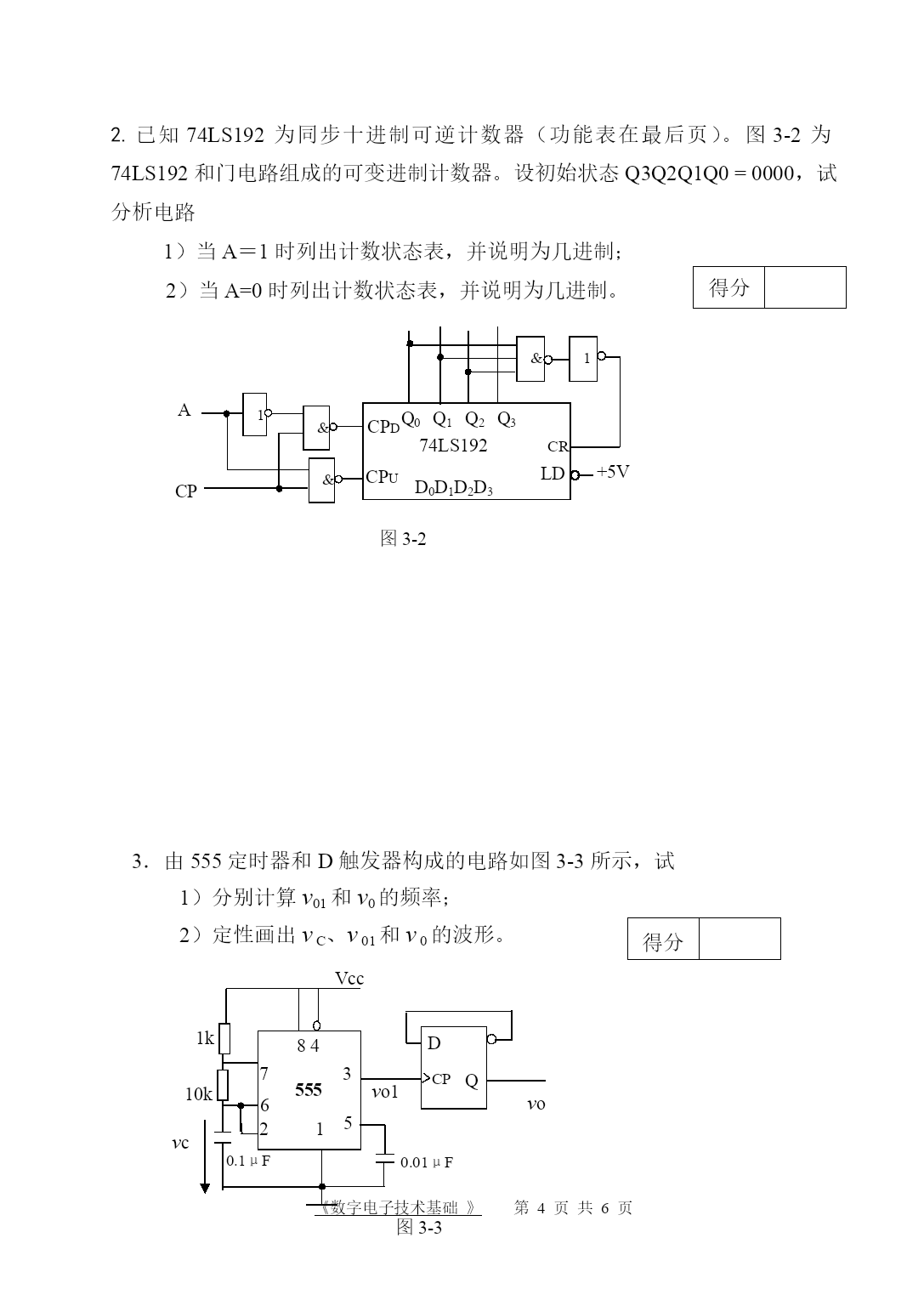

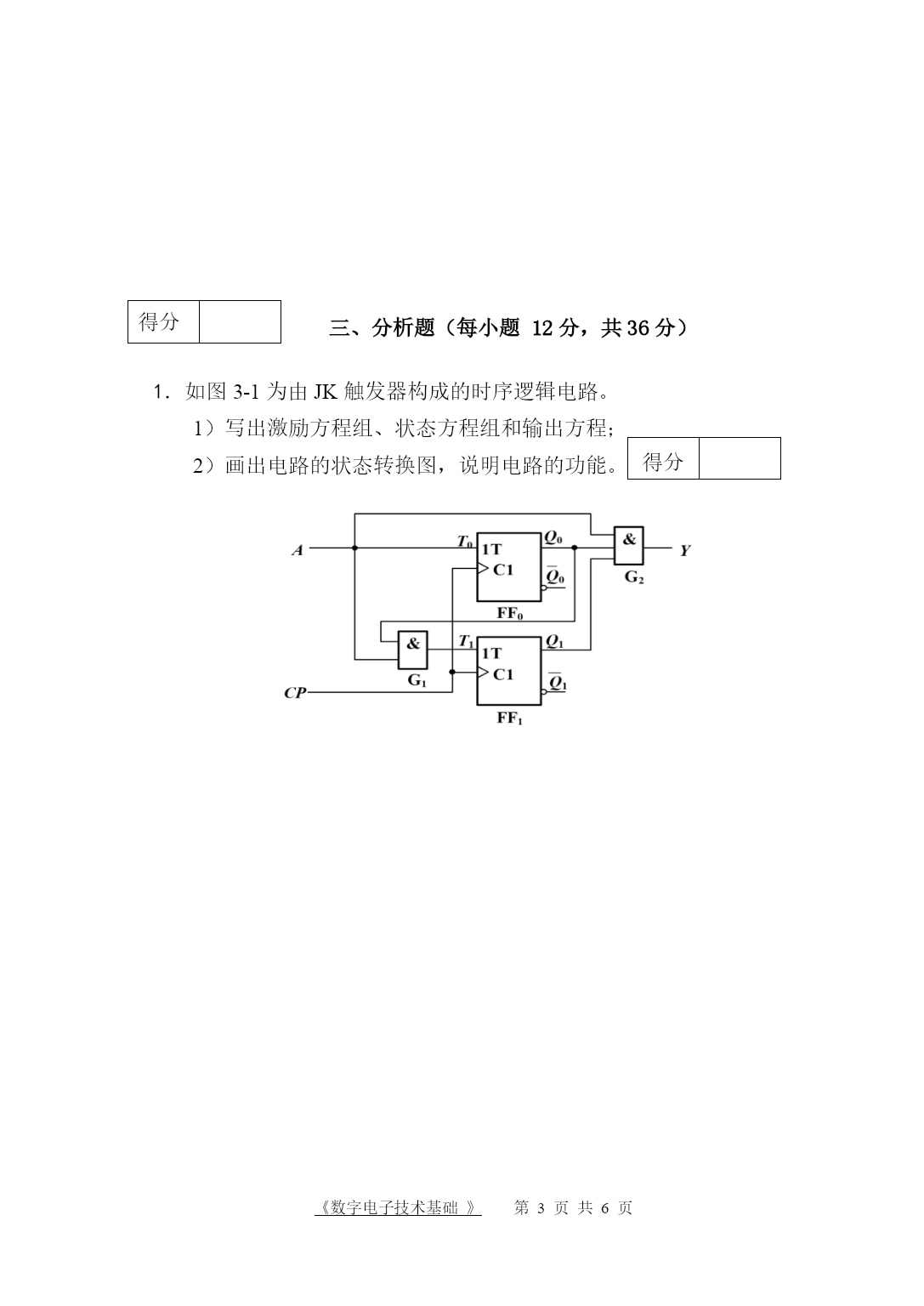

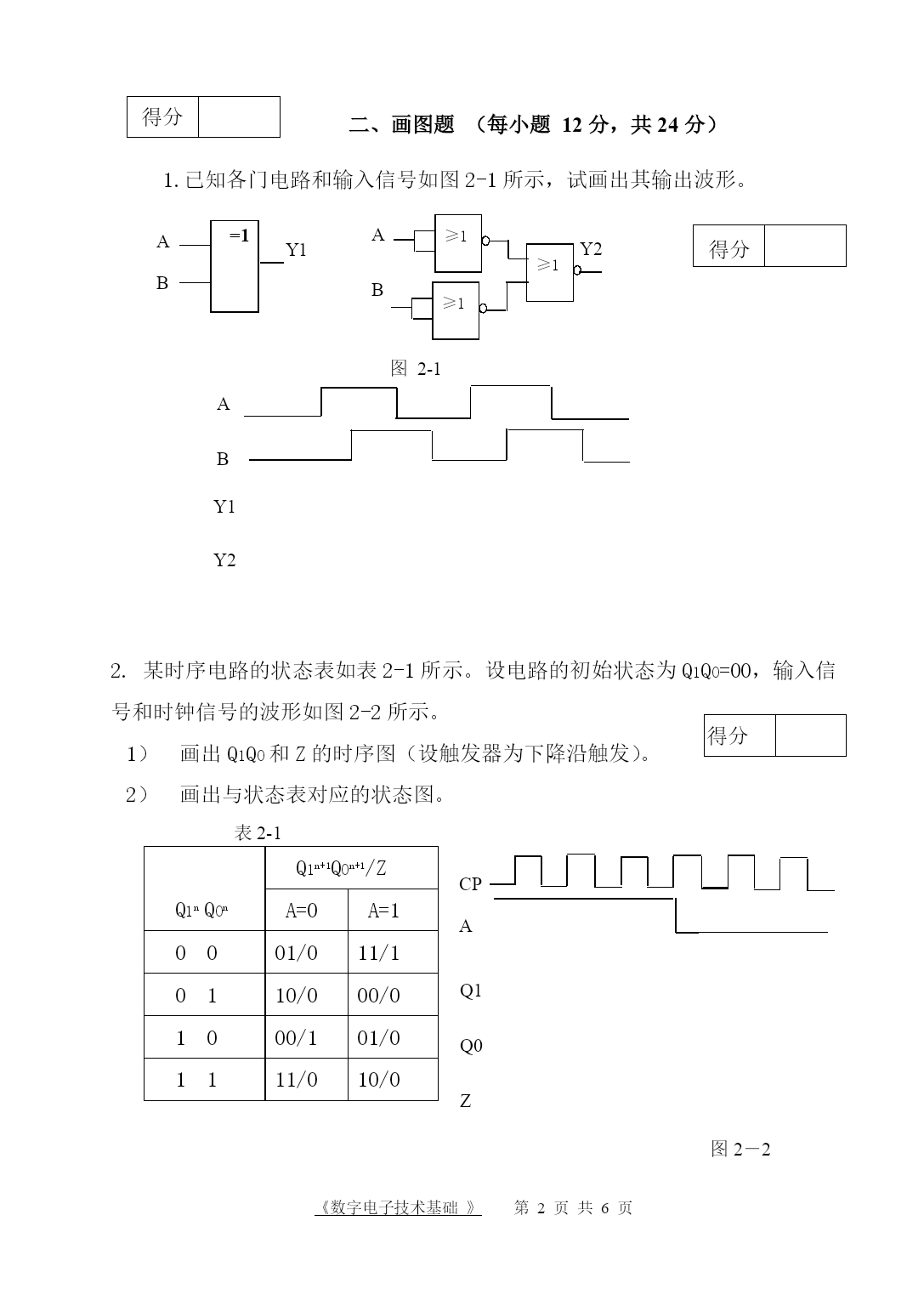

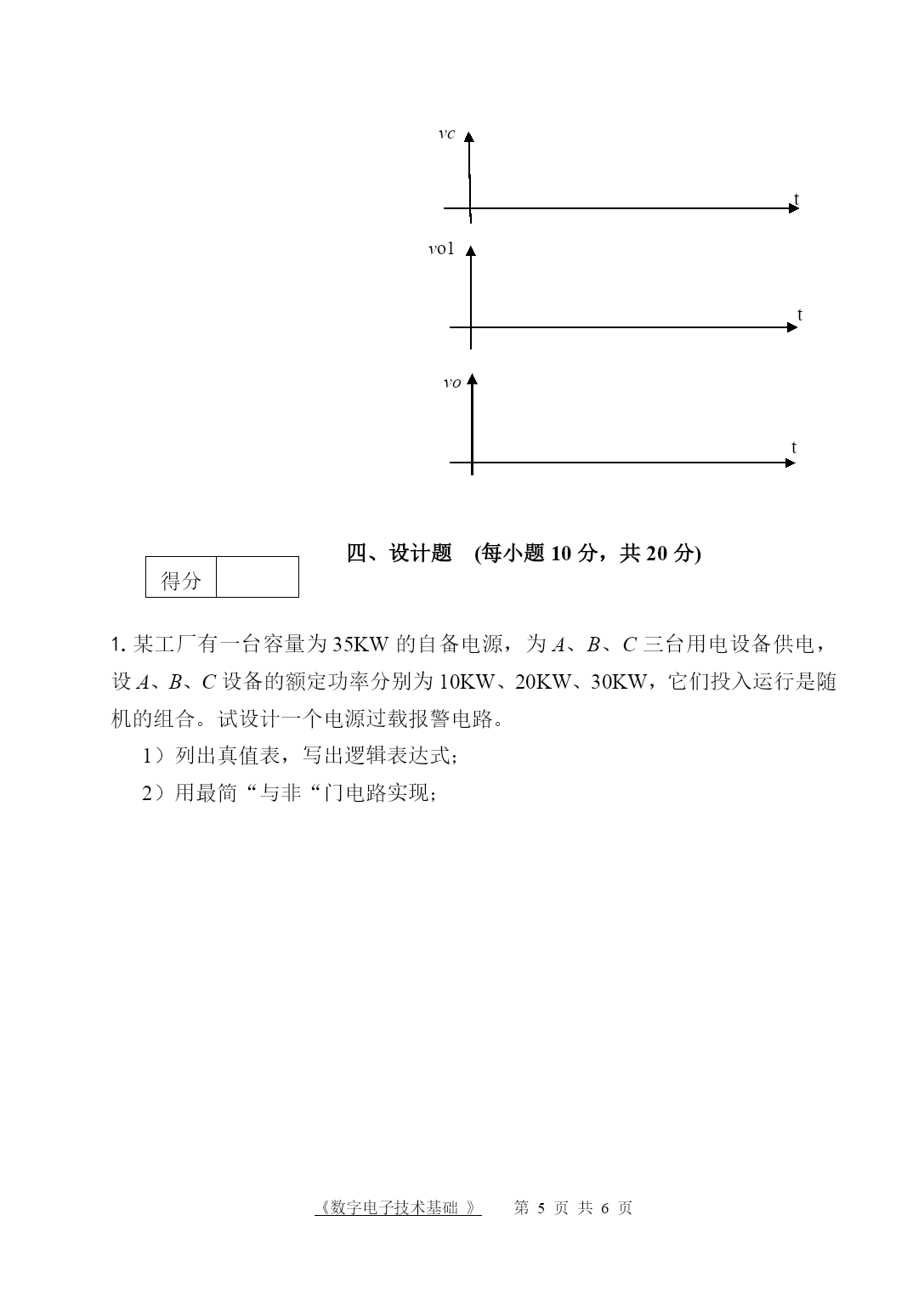

《数字电子技术基础》第页Xxxx学院2011-2012学年度第1学期机电系电气工程及其自动化专业2009级《数字电子技术基础》期末考试试卷A卷姓名：学号：成绩：得分一、填空题（每空1分，共20分）1.某模拟信号的最高频率为10MHz，若转换为数字信号后不会将信息丢失，则采样频率最小为Hz。在并行比较型A/D转换器中，如时钟CP的频率为500kHz,则完成一次转换的时间为。2.已知74LS161是4位同步二进制计数器，输出端为Q3Q2Q1Q0,当输入时钟CP的频率为400HZ时；从输出，可得到频率为50Hz的脉冲信号。用三片74LS161可以设计成进制以内的计数器。要设计一个f=fcp/150的分频器，需要使用74LS161片，若用十进制计数器74LS192设计这个分频器，需要用片。3.锁存器和触发器都是具有存储功能的逻辑电路；其中的区别：锁存器是对脉冲信号敏感的电路，而触发器是对时钟信号敏感的电路。4.计算机的键盘输入逻辑电路是由器组成的。数据分配器是将公共数据线上的数据,根据需要分配到不同的通道上去，它可以用器实现。5.输出端可以并联使用的门电路是；能够实现“线与”功能的门电是；精度最高的A/D转换器是。6.能实现“输入有0输出为1”逻辑功能的门电路是门；能实现“输入相同输出为1”逻辑功能的门电路是门；7．并行输出是指：多位数据在时间输出；串行输入指：多位数据时间输入。可以实现串行输入转换为并行输出的时序电路是。8.某8位D/A转换器，要求输出模拟电压的幅值为0～5.0V，则基准电压VREF最小的数值为V，输出电压不为0时的最小幅值为V。得分二、画图题（每小题12分，共24分）1.已知各门电路和输入信号如图2-1所示，试画出其输出波形。得分=1ABY1≥1≥1≥1ABY2Y1Y2图2-1AB得分2.某时序电路的状态表如表2-1所示。设电路的初始状态为Q1Q0=00，输入信号和时钟信号的波形如图2-2所示。画出Q1Q0和Z的时序图（设触发器为下降沿触发）。表2-1画出与状态表对应的状态图。Q1nQ0nQ1n+1Q0n+1/ZA=0A=10001/011/10110/000/01000/101/01111/010/0图2－2CPAQ1Q0Z得分三、分析题（每小题12分，共36分）1．如图3-1为由JK触发器构成的时序逻辑电路。1）写出激励方程组、状态方程组和输出方程；得分2）画出电路的状态转换图，说明电路的功能。2.已知74LS192为同步十进制可逆计数器（功能表在最后页）。图3-2为74LS192和门电路组成的可变进制计数器。设初始状态Q3Q2Q1Q0=0000，试分析电路1）当A＝1时列出计数状态表，并说明为几进制；得分2）当A=0时列出计数状态表，并说明为几进制。Q0Q1Q2Q374LS192CRLDCPCPDCPU图3-2+5V1&&A&1D0D1D2D33．由555定时器和D触发器构成的电路如图3-3所示，试1）分别计算v01和v0的频率；得分2）定性画出vC、v01和v0的波形。847321611k10kvc0.1μFVccvo1图3-3DCPQ655550.01μFvotttvcvovo1得分四、设计题(每小题10分，共20分)1.某工厂有一台容量为35KW的自备电源，为A、B、C三台用电设备供电，设A、B、C设备的额定功率分别为10KW、20KW、30KW，它们投入运行是随机的组合。试设计一个电源过载报警电路。1）列出真值表，写出逻辑表达式；2）用最简“与非“门电路实现；2.已知AD7533为10位D/A转换器，74LS161为4位同步二进制计数器。若要产生如图4-2所示输出电压Vo的波形得分1）画出电路的接线图（可附加门电路）；2）画出Q3Q2Q1Q0的状态转换图；VREFRFAD7533Iout1d0d1d2d3d4d5d6d7d8d9Iout2-5.12VVo_+A图4-2tVo/mV35510CPQ0Q1Q2Q374HCT161CRPED0D1D21D3CEPCETCP74HCT161功能表输入输出CPCEPCETD0D1D2D3Q0Q1Q2Q3×0×××××××0000↑10××d0d1d2d3d0d1d21d3×1101×保持×11×0×保持↑1111×计数
