锅炉的基本知识.doc

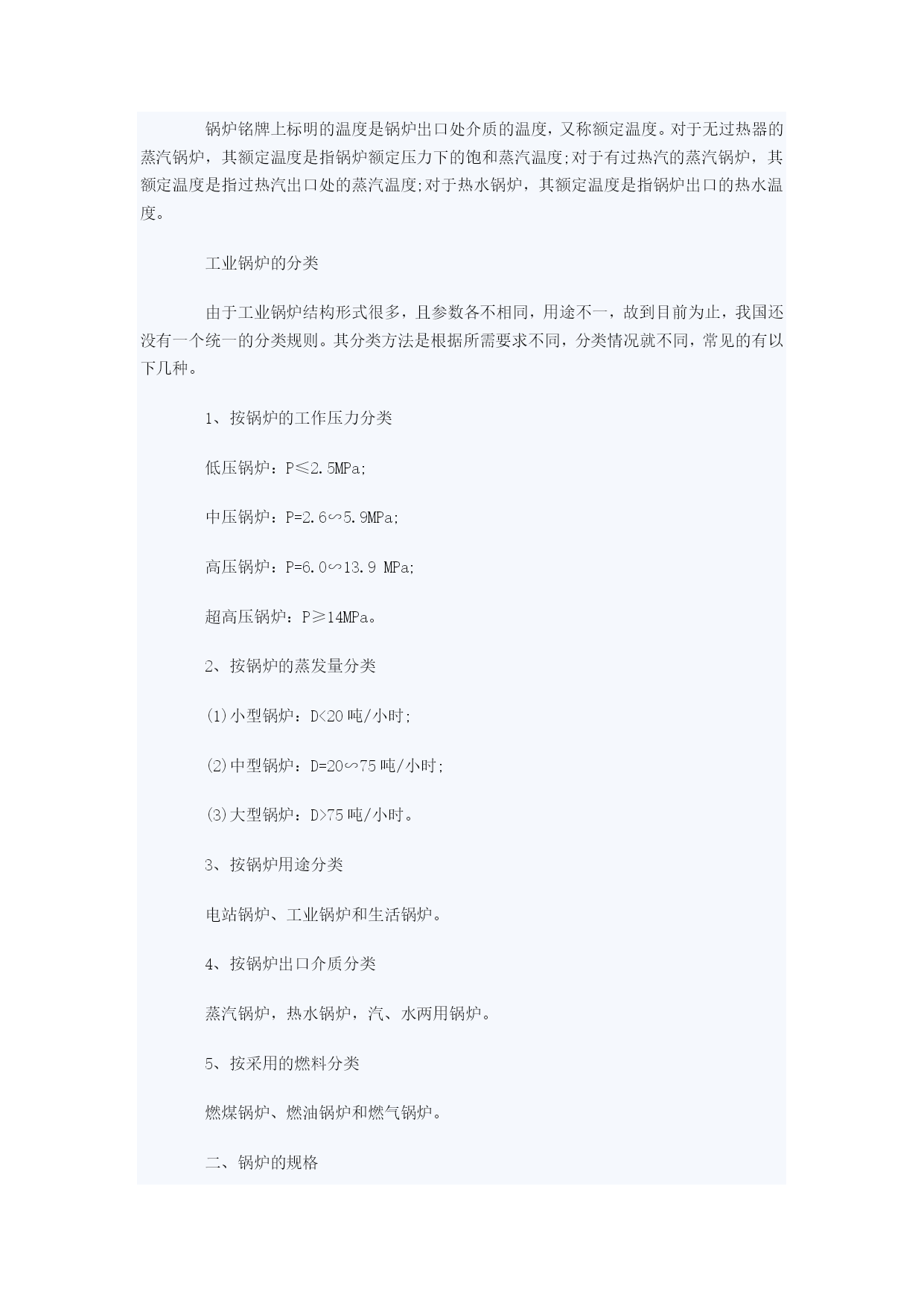

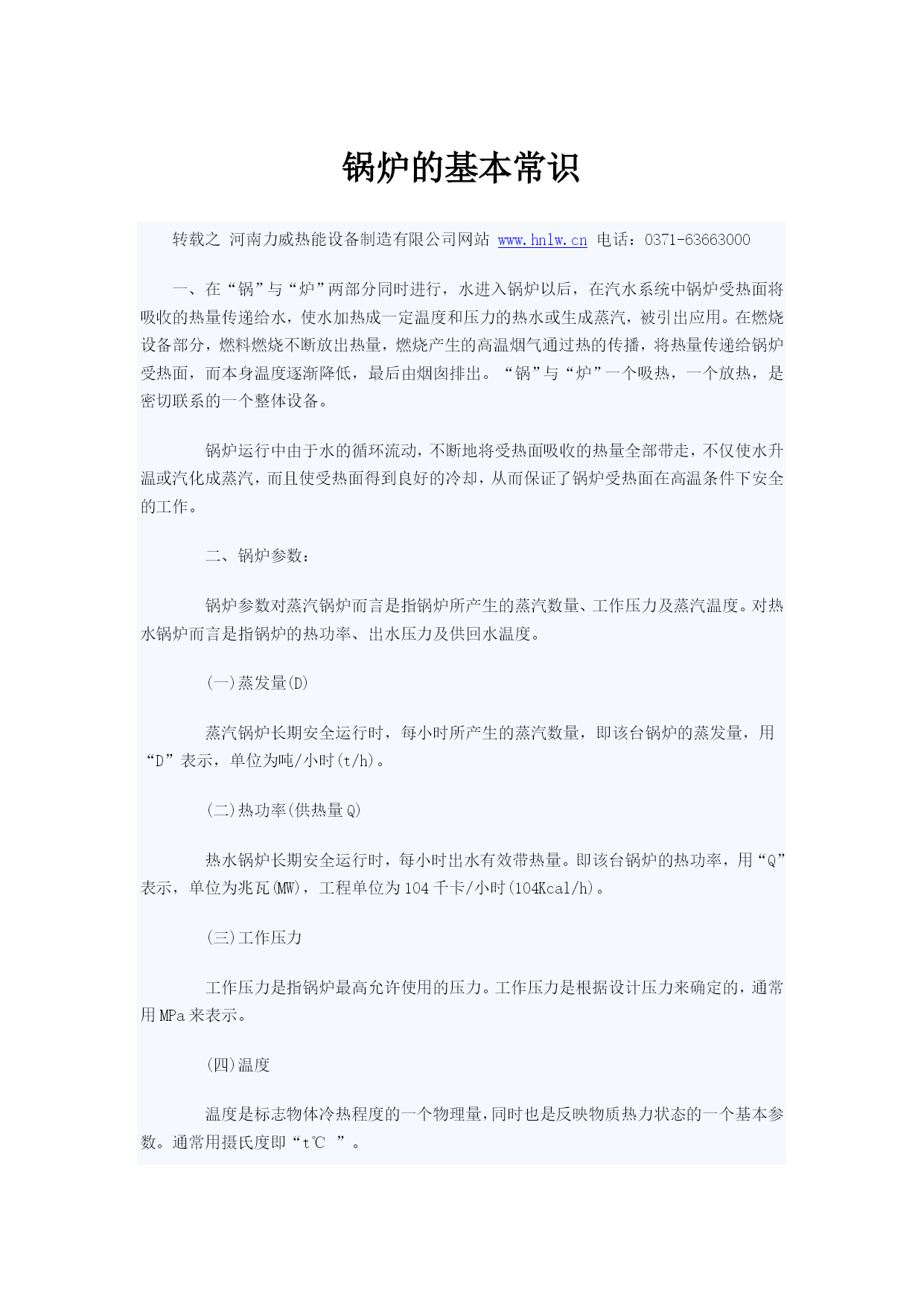

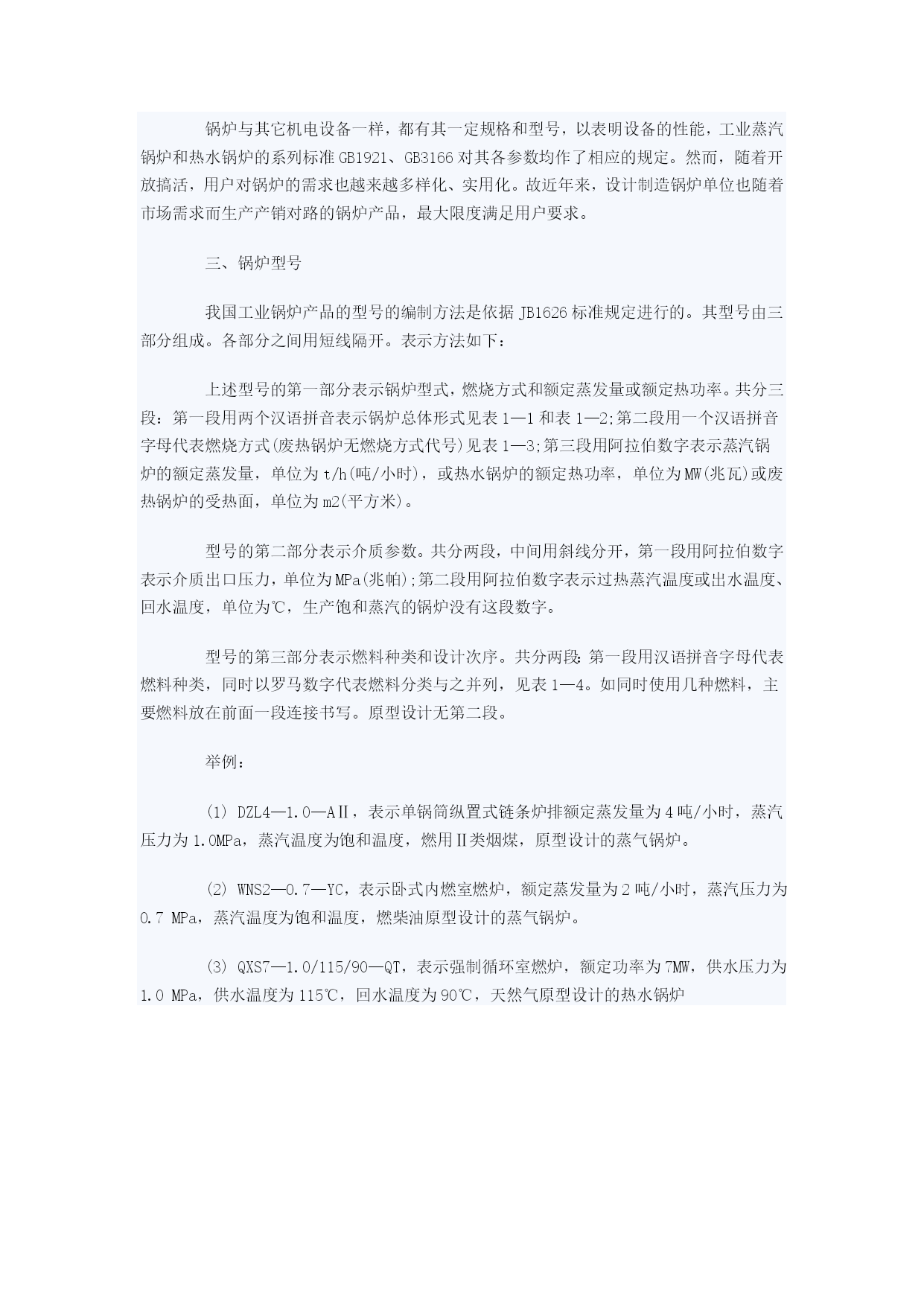

锅炉的基本常识转载之河南力威热能设备制造有限公司网站HYPERLINK"www.hnlw.cn"www.hnlw.cn电话：[phone]一、在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。“锅”与“炉”一个吸热，一个放热，是密切联系的一个整体设备。锅炉运行中由于水的循环流动，不断地将受热面吸收的热量全部带走，不仅使水升温或汽化成蒸汽，而且使受热面得到良好的冷却，从而保证了锅炉受热面在高温条件下安全的工作。二、锅炉参数：锅炉参数对蒸汽锅炉而言是指锅炉所产生的蒸汽数量、工作压力及蒸汽温度。对热水锅炉而言是指锅炉的热功率、出水压力及供回水温度。(一)蒸发量(D)蒸汽锅炉长期安全运行时，每小时所产生的蒸汽数量，即该台锅炉的蒸发量，用“D”表示，单位为吨/小时(t/h)。(二)热功率(供热量Q)热水锅炉长期安全运行时，每小时出水有效带热量。即该台锅炉的热功率，用“Q”表示，单位为兆瓦(MW)，工程单位为104千卡/小时(104Kcal/h)。(三)工作压力工作压力是指锅炉最高允许使用的压力。工作压力是根据设计压力来确定的，通常用MPa来表示。(四)温度温度是标志物体冷热程度的一个物理量，同时也是反映物质热力状态的一个基本参数。通常用摄氏度即“t℃”。锅炉铭牌上标明的温度是锅炉出口处介质的温度，又称额定温度。对于无过热器的蒸汽锅炉，其额定温度是指锅炉额定压力下的饱和蒸汽温度;对于有过热汽的蒸汽锅炉，其额定温度是指过热汽出口处的蒸汽温度;对于热水锅炉，其额定温度是指锅炉出口的热水温度。工业锅炉的分类由于工业锅炉结构形式很多，且参数各不相同，用途不一，故到目前为止，我国还没有一个统一的分类规则。其分类方法是根据所需要求不同，分类情况就不同，常见的有以下几种。1、按锅炉的工作压力分类低压锅炉：P≤2.5MPa;中压锅炉：P=2.6∽5.9MPa;高压锅炉：P=6.0∽13.9MPa;超高压锅炉：P≥14MPa。2、按锅炉的蒸发量分类(1)小型锅炉：D<20吨/小时;(2)中型锅炉：D=20∽75吨/小时;(3)大型锅炉：D>75吨/小时。3、按锅炉用途分类电站锅炉、工业锅炉和生活锅炉。4、按锅炉出口介质分类蒸汽锅炉，热水锅炉，汽、水两用锅炉。5、按采用的燃料分类燃煤锅炉、燃油锅炉和燃气锅炉。二、锅炉的规格锅炉与其它机电设备一样，都有其一定规格和型号，以表明设备的性能，工业蒸汽锅炉和热水锅炉的系列标准GB1921、GB3166对其各参数均作了相应的规定。然而，随着开放搞活，用户对锅炉的需求也越来越多样化、实用化。故近年来，设计制造锅炉单位也随着市场需求而生产产销对路的锅炉产品，最大限度满足用户要求。三、锅炉型号我国工业锅炉产品的型号的编制方法是依据JB1626标准规定进行的。其型号由三部分组成。各部分之间用短线隔开。表示方法如下：上述型号的第一部分表示锅炉型式，燃烧方式和额定蒸发量或额定热功率。共分三段：第一段用两个汉语拼音表示锅炉总体形式见表1—1和表1—2;第二段用一个汉语拼音字母代表燃烧方式(废热锅炉无燃烧方式代号)见表1—3;第三段用阿拉伯数字表示蒸汽锅炉的额定蒸发量，单位为t/h(吨/小时)，或热水锅炉的额定热功率，单位为MW(兆瓦)或废热锅炉的受热面，单位为m2(平方米)。型号的第二部分表示介质参数。共分两段，中间用斜线分开，第一段用阿拉伯数字表示介质出口压力，单位为MPa(兆帕);第二段用阿拉伯数字表示过热蒸汽温度或出水温度、回水温度，单位为℃，生产饱和蒸汽的锅炉没有这段数字。型号的第三部分表示燃料种类和设计次序。共分两段：第一段用汉语拼音字母代表燃料种类，同时以罗马数字代表燃料分类与之并列，见表1—4。如同时使用几种燃料，主要燃料放在前面一段连接书写。原型设计无第二段。举例：(1)DZL4—1.0—AⅡ，表示单锅筒纵置式链条炉排额定蒸发量为4吨/小时，蒸汽压力为1.0MPa，蒸汽温度为饱和温度，燃用Ⅱ类烟煤，原型设计的蒸气锅炉。(2)WNS2—0.7—YC，表示卧式内燃室燃炉，额定蒸发量为2吨/小时，蒸汽压力为0.7MPa，蒸汽温度为饱和温度，燃柴油原型设计的蒸气锅炉。(3)QXS7—1.0/115/90—QT，表示强制循环室燃炉，额定功率为7MW，供水压力为1.0MPa，供水温度为115℃，回水温度为90℃，天然气原型设计的热水锅炉
