2020108207369一种微交联阳离子型聚丙烯酰胺絮凝剂及其制备方法与应用.pdf

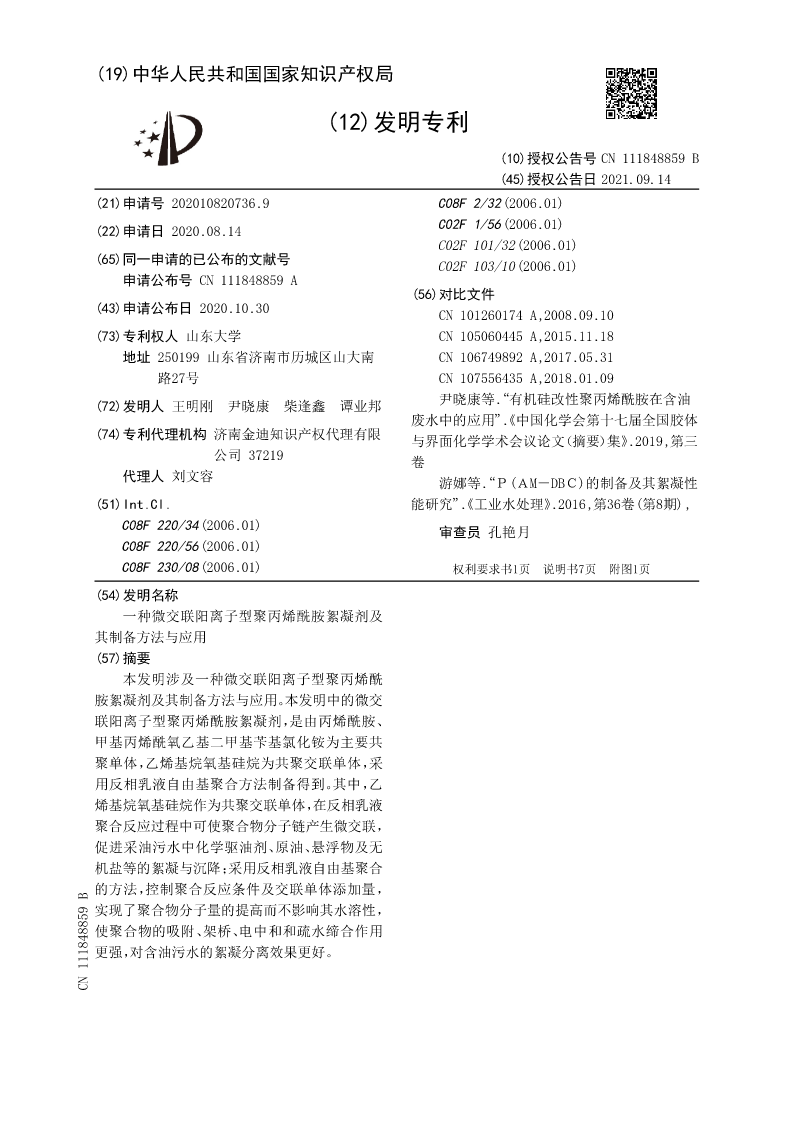

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111848859B
(45)授权公告日2021.09.14
(21)申请号202010820736.9C08F2/32(2006.01)
(22)申请日2020.08.14C02F1/56(2006.01)
C02F101/32(2006.01)
(65)同一申请的已公布的文献号C02F103/10(2006.01)
申请公布号CN111848859A
(56)对比文件
(43)申请公布日2020.10.30CN101260174A,2008.09.10
(73)专利权人山东大学CN105060445A,2015.11.18
地址250199山东省济南市历城区山大南CN106749892A,2017.05.31
路27号CN107556435A,2018.01.09
(72)发明人王明刚尹晓康柴逢鑫谭业邦尹晓康等“.有机硅改性聚丙烯酰胺在含油
废水中的应用”《.中国化学会第十七届全国胶体
(74)专利代理机构济南金迪知识产权代理有限与界面化学学术会议论文（摘要）集》.2019,第三
公司37219卷
代理人刘文容游娜等“.Ｐ(ＡM－DBＣ)的制备及其絮凝性
(51)Int.Cl.能研究”《.工业水处理》.2016,第36卷(第8期),
C08F220/34(2006.01)审查员孔艳月
C08F220/56(2006.01)

C08F230/08(2006.01)权利要求书1页说明书7页附图1页
(54)发明名称
一种微交联阳离子型聚丙烯酰胺絮凝剂及
其制备方法与应用
(57)摘要
本发明涉及一种微交联阳离子型聚丙烯酰
胺絮凝剂及其制备方法与应用。本发明中的微交
联阳离子型聚丙烯酰胺絮凝剂，是由丙烯酰胺、
甲基丙烯酰氧乙基二甲基苄基氯化铵为主要共
聚单体，乙烯基烷氧基硅烷为共聚交联单体，采
用反相乳液自由基聚合方法制备得到。其中，乙
烯基烷氧基硅烷作为共聚交联单体，在反相乳液
聚合反应过程中可使聚合物分子链产生微交联，
促进采油污水中化学驱油剂、原油、悬浮物及无
机盐等的絮凝与沉降；采用反相乳液自由基聚合
的方法，控制聚合反应条件及交联单体添加量，
实现了聚合物分子量的提高而不影响其水溶性，
使聚合物的吸附、架桥、电中和和疏水缔合作用
更强，对含油污水的絮凝分离效果更好。
CN111848859B

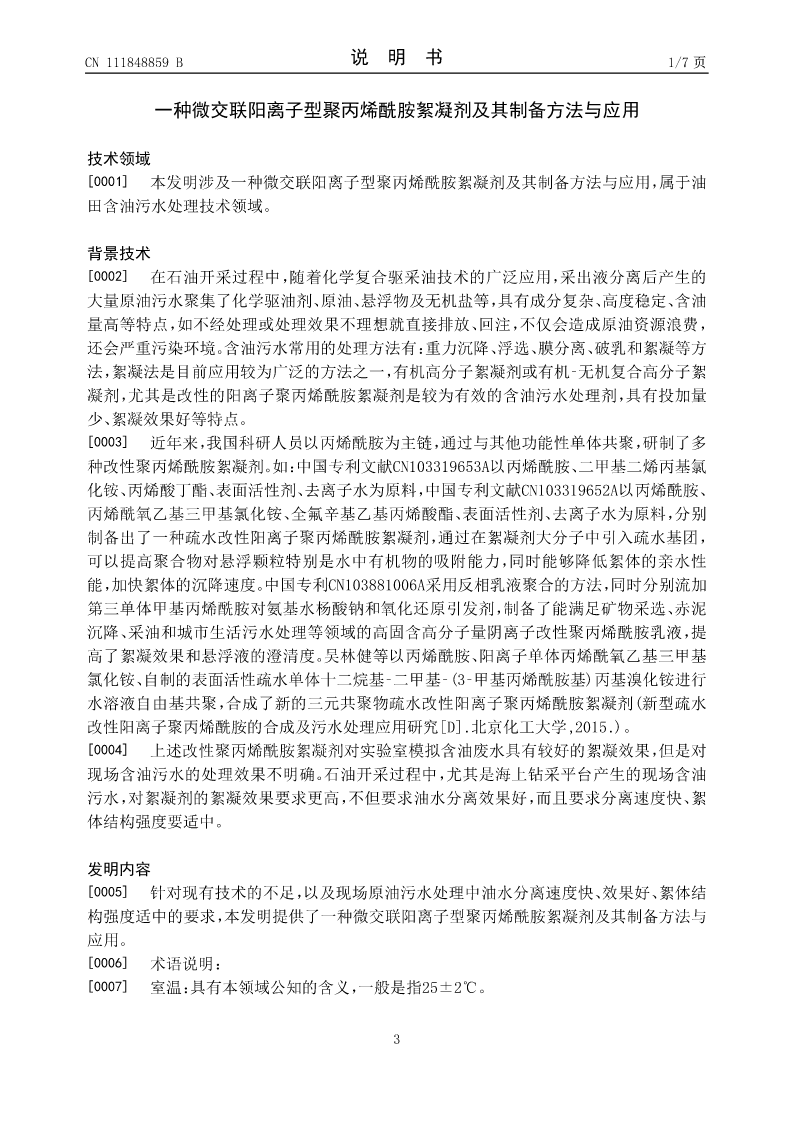

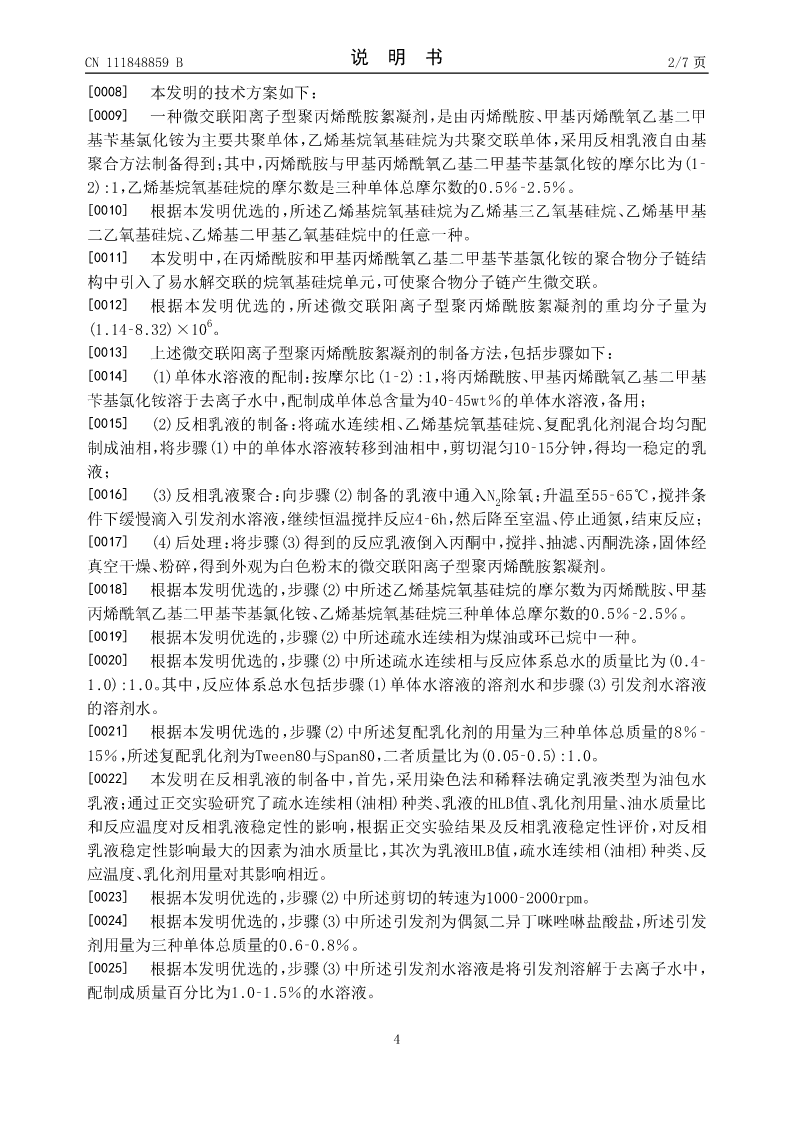

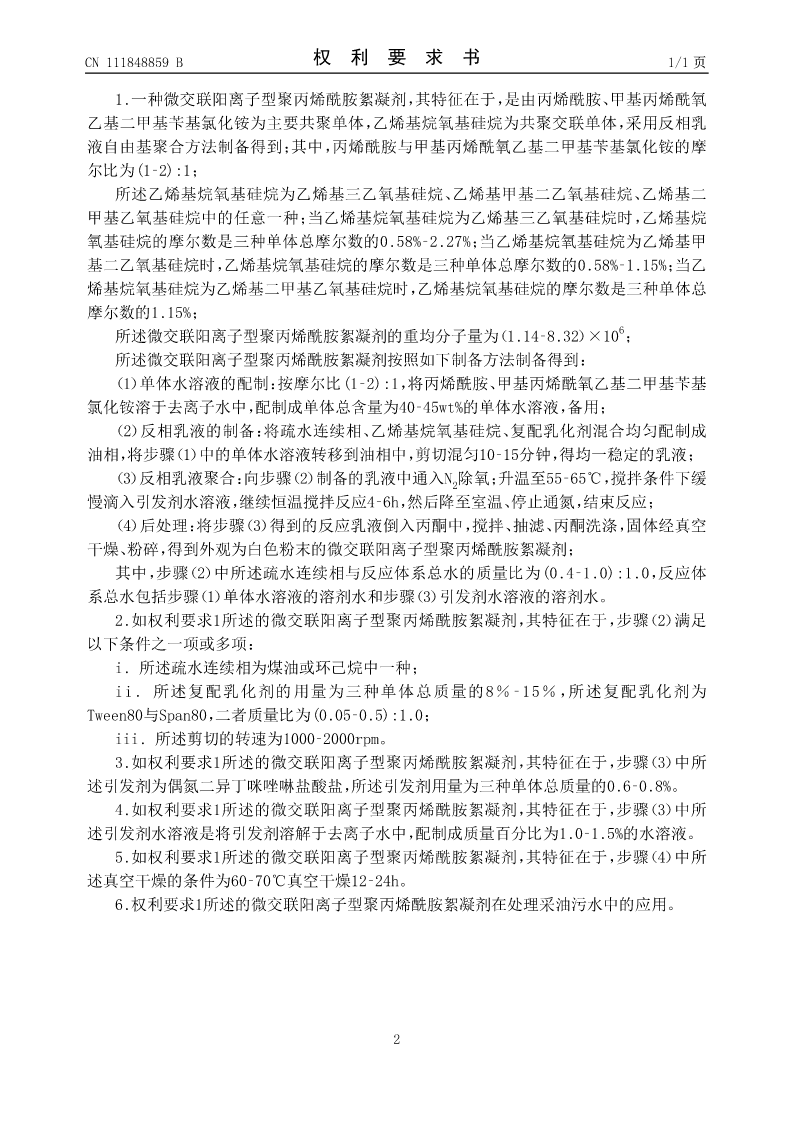

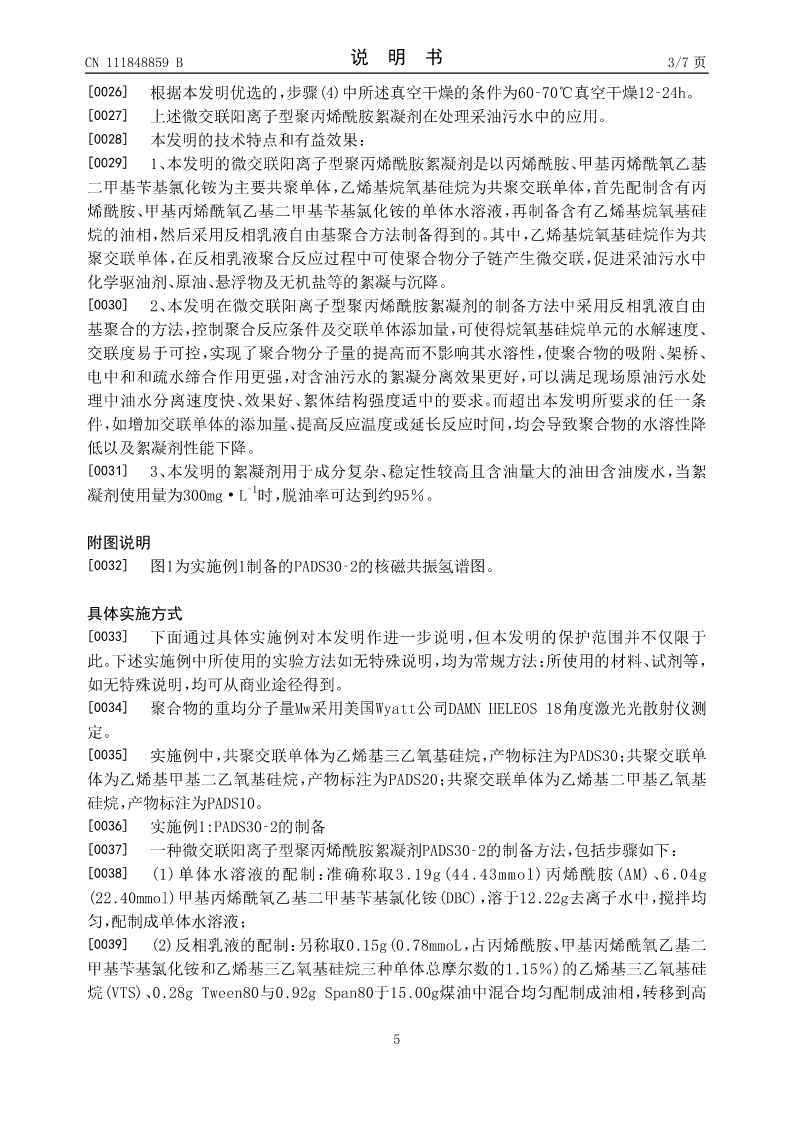

CN111848859B权利要求书1/1页

1.一种微交联阳离子型聚丙烯酰胺絮凝剂，其特征在于，是由丙烯酰胺、甲基丙烯酰氧
乙基二甲基苄基氯化铵为主要共聚单体，乙烯基烷氧基硅烷为共聚交联单体，采用反相乳
液自由基聚合方法制备得到；其中，丙烯酰胺与甲基丙烯酰氧乙基二甲基苄基氯化铵的摩
尔比为(1‑2):1；
所述乙烯基烷氧基硅烷为乙烯基三乙氧基硅烷、乙烯基甲基二乙氧基硅烷、乙烯基二
甲基乙氧基硅烷中的任意一种；当乙烯基烷氧基硅烷为乙烯基三乙氧基硅烷时，乙烯基烷
氧基硅烷的摩尔数是三种单体总摩尔数的0.58%‑2.27%；当乙烯基烷氧基硅烷为乙烯基甲
基二乙氧基硅烷时，乙烯基烷氧基硅烷的摩尔数是三种单体总摩尔数的0.58%‑1.15%；当乙
烯基烷氧基硅烷为乙烯基二甲基乙氧基硅烷时，乙烯基烷氧基硅烷的摩尔数是三种单体总
摩尔数的1.15%；
所述微交联阳离子型聚丙烯酰胺絮凝剂的重均分子量为（1.14‑8.32）×106；
所述微交联阳离子型聚丙烯酰胺絮凝剂按照如下制备方法制备得到：
（1）单体水溶液的配制：按摩尔比(1‑2):1，将丙烯酰胺、甲基丙烯酰氧乙基二甲基苄基
氯化铵溶于去离子水中，配制成单体总含量为40‑45wt%的单体水溶液，备用；
（2）反相乳液的制备：将疏水连续相、乙烯基烷氧基硅烷、复配乳化剂混合均匀配制成
油相，将步骤（1）中的单体水溶液转移到油相中，剪切混匀10‑15分钟，得均一稳定的乳液；

（3）反相乳液聚合：向步骤（2）制备的乳液中通入N2除氧；升温至55‑65℃，搅拌条件下缓
慢滴入引发剂水溶液，继续恒温搅拌反应4‑6h，然后降至室温、停止通氮，结束反应；
（4）后处理：将步骤（3）得到的反应乳液倒入丙酮中，搅拌、抽滤、丙酮洗涤，固体经真空
干燥、粉碎，得到外观为白色粉末的微交联阳离子型聚丙烯酰胺絮凝剂；
其中，步骤（2）中所述疏水连续相与反应体系总水的质量比为(0.4‑1.0):1.0，反应体
系总水包括步骤（1）单体水溶液的溶剂水和步骤（3）引发剂水溶液的溶剂水。
2.如权利要求1所述的微交联阳离子型聚丙烯酰胺絮凝剂，其特征在于，步骤（2）满足
以下条件之一项或多项：
i.所述疏水连续相为煤油或环己烷中一种；
ii.所述复配乳化剂的用量为三种单体总质量的8％‑15％，所述复配乳化剂为
Tween80与Span80，二
