2020109529321一种铝合金用无氟无氯环保粒状精炼剂及其制备和应用.pdf

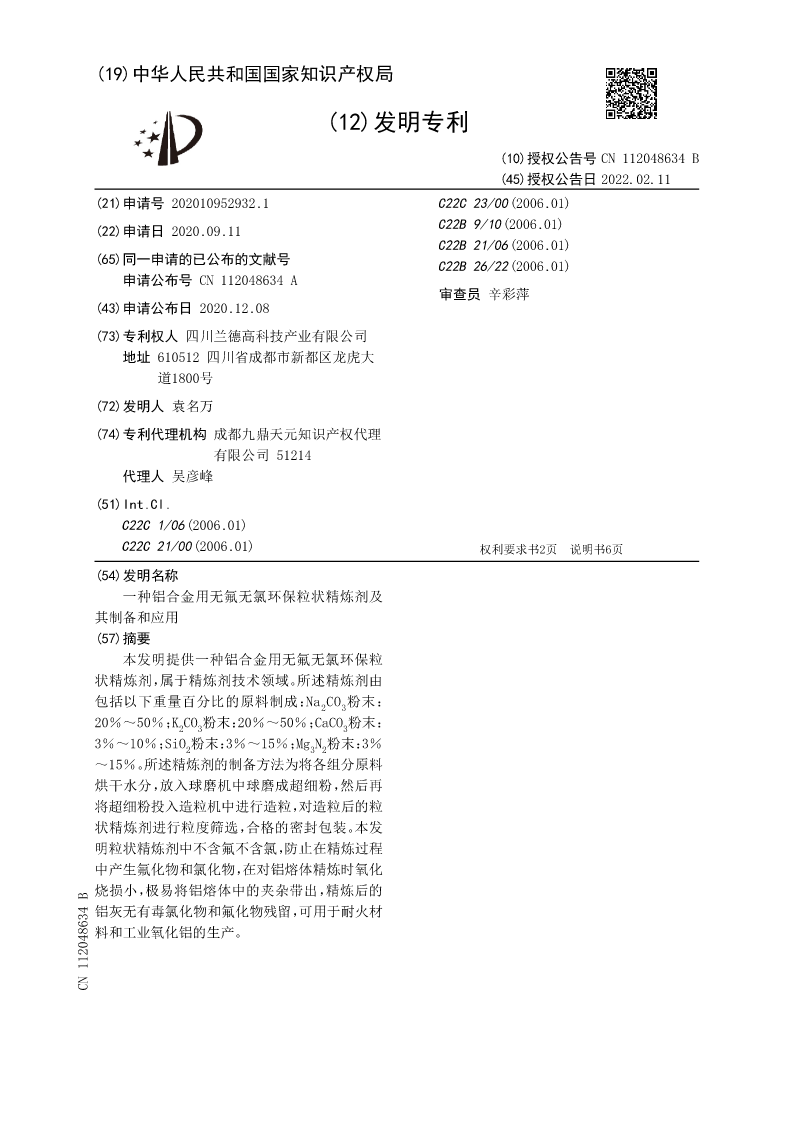

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN112048634B
(45)授权公告日2022.02.11
(21)申请号202010952932.1C22C23/00(2006.01)
(22)申请日2020.09.11C22B9/10(2006.01)
C22B21/06(2006.01)
(65)同一申请的已公布的文献号C22B26/22(2006.01)
申请公布号CN112048634A
审查员辛彩萍
(43)申请公布日2020.12.08

(73)专利权人四川兰德高科技产业有限公司
地址610512四川省成都市新都区龙虎大
道1800号
(72)发明人袁名万
(74)专利代理机构成都九鼎天元知识产权代理
有限公司51214
代理人吴彦峰
(51)Int.Cl.
C22C1/06(2006.01)
C22C21/00(2006.01)权利要求书2页说明书6页
(54)发明名称
一种铝合金用无氟无氯环保粒状精炼剂及
其制备和应用
(57)摘要
本发明提供一种铝合金用无氟无氯环保粒
状精炼剂，属于精炼剂技术领域。所述精炼剂由

包括以下重量百分比的原料制成：Na2CO3粉末：

20％～50％；K2CO3粉末：20％～50％；CaCO3粉末：

3％～10％；SiO2粉末：3％～15％；Mg3N2粉末：3％
～15％。所述精炼剂的制备方法为将各组分原料
烘干水分，放入球磨机中球磨成超细粉，然后再
将超细粉投入造粒机中进行造粒，对造粒后的粒
状精炼剂进行粒度筛选，合格的密封包装。本发
明粒状精炼剂中不含氟不含氯，防止在精炼过程
中产生氟化物和氯化物，在对铝熔体精炼时氧化
烧损小，极易将铝熔体中的夹杂带出，精炼后的
铝灰无有毒氯化物和氟化物残留，可用于耐火材
料和工业氧化铝的生产。
CN112048634B

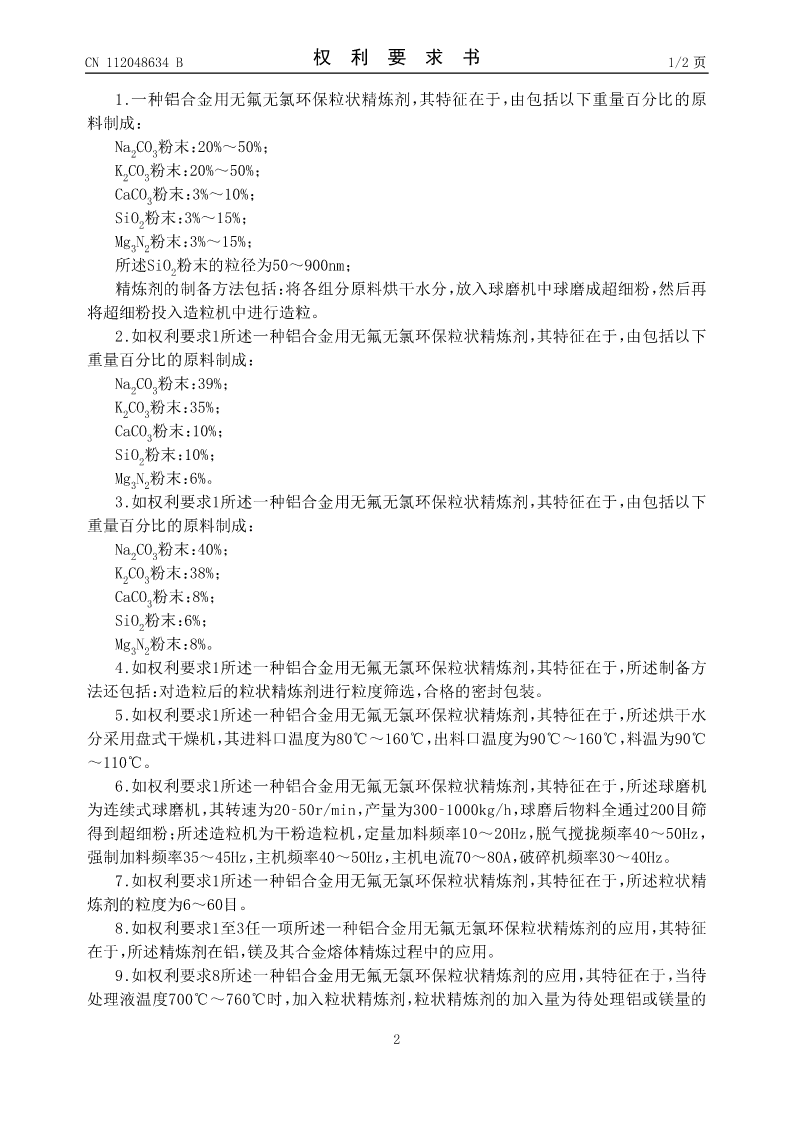

CN112048634B权利要求书1/2页

1.一种铝合金用无氟无氯环保粒状精炼剂，其特征在于，由包括以下重量百分比的原
料制成：

Na2CO3粉末：20%～50%；

K2CO3粉末：20%～50%；

CaCO3粉末：3%～10%；

SiO2粉末：3%～15%；

Mg3N2粉末：3%～15%；

所述SiO2粉末的粒径为50～900nm；
精炼剂的制备方法包括：将各组分原料烘干水分，放入球磨机中球磨成超细粉，然后再
将超细粉投入造粒机中进行造粒。
2.如权利要求1所述一种铝合金用无氟无氯环保粒状精炼剂，其特征在于，由包括以下
重量百分比的原料制成：

Na2CO3粉末：39%；

K2CO3粉末：35%；

CaCO3粉末：10%；

SiO2粉末：10%；

Mg3N2粉末：6%。
3.如权利要求1所述一种铝合金用无氟无氯环保粒状精炼剂，其特征在于，由包括以下
重量百分比的原料制成：

Na2CO3粉末：40%；

K2CO3粉末：38%；

CaCO3粉末：8%；

SiO2粉末：6%；

Mg3N2粉末：8%。
4.如权利要求1所述一种铝合金用无氟无氯环保粒状精炼剂，其特征在于，所述制备方
法还包括：对造粒后的粒状精炼剂进行粒度筛选，合格的密封包装。
5.如权利要求1所述一种铝合金用无氟无氯环保粒状精炼剂，其特征在于，所述烘干水
分采用盘式干燥机，其进料口温度为80℃～160℃，出料口温度为90℃～160℃，料温为90℃
～110℃。
6.如权利要求1所述一种铝合金用无氟无氯环保粒状精炼剂，其特征在于，所述球磨机
为连续式球磨机，其转速为20‑50r/min，产量为300‑1000kg/h，球磨后物料全通过200目筛
得到超细粉；所述造粒机为干粉造粒机，定量加料频率10～20Hz，脱气搅拢频率40～50Hz，
强制加料频率35～45Hz，主机频率40～50Hz，主机电流70～80A，破碎机频率30～40Hz。
7.如权利要求1所述一种铝合金用无氟无氯环保粒状精炼剂，其特征在于，所述粒状精
炼剂的粒度为6～60目。
8.如权利要求1至3任一项所述一种铝合金用无氟无氯环保粒状精炼剂的应用，其特征
在于，所述精炼剂在铝，镁及其合金熔体精炼过程中的应用。
9.如权利要求8所述一种铝合金用无氟无氯环保粒状精炼剂的应用，其特征在于，当待
处理液温度700℃～760℃时，加入粒状精炼剂，粒状精炼剂的加入量为待处理铝或镁量的

2

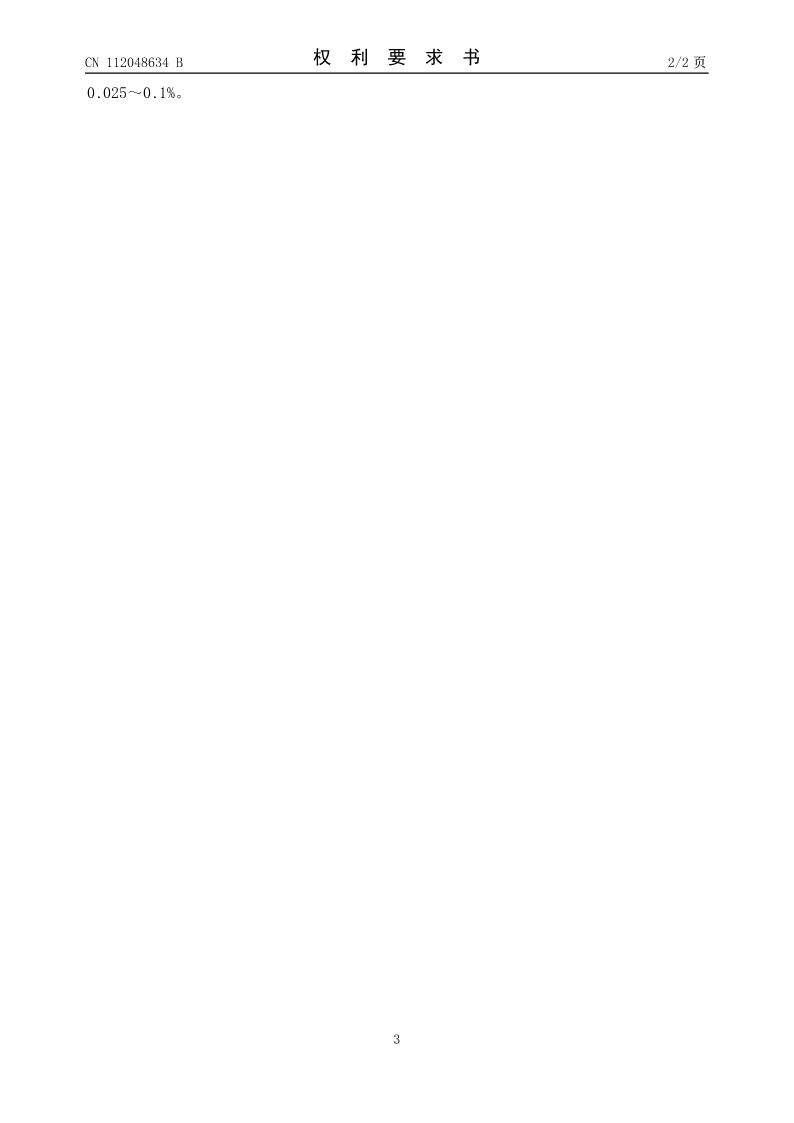

CN112048634B权利要求书2/2页
0.025～0.1%。

3

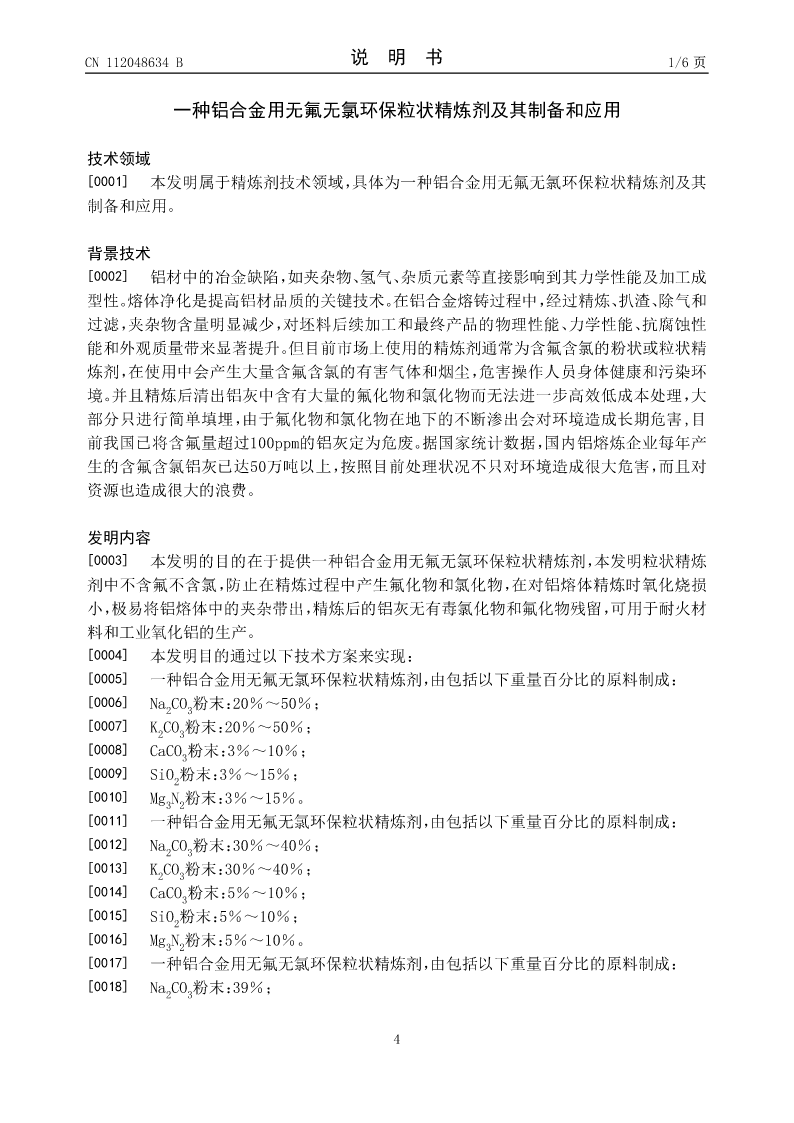

CN112048634B说明书1/6页

一种铝合金用无氟无氯环保粒状精炼剂及其制备和应用

技术领域
[0001]本发明属于精炼剂技术领域，具体为一种铝合金用无氟无氯环保粒状精炼剂及其
制备和应用。

背景技术
[0002]铝材中的冶金缺陷，如夹杂物、氢气、杂质元素等直接
