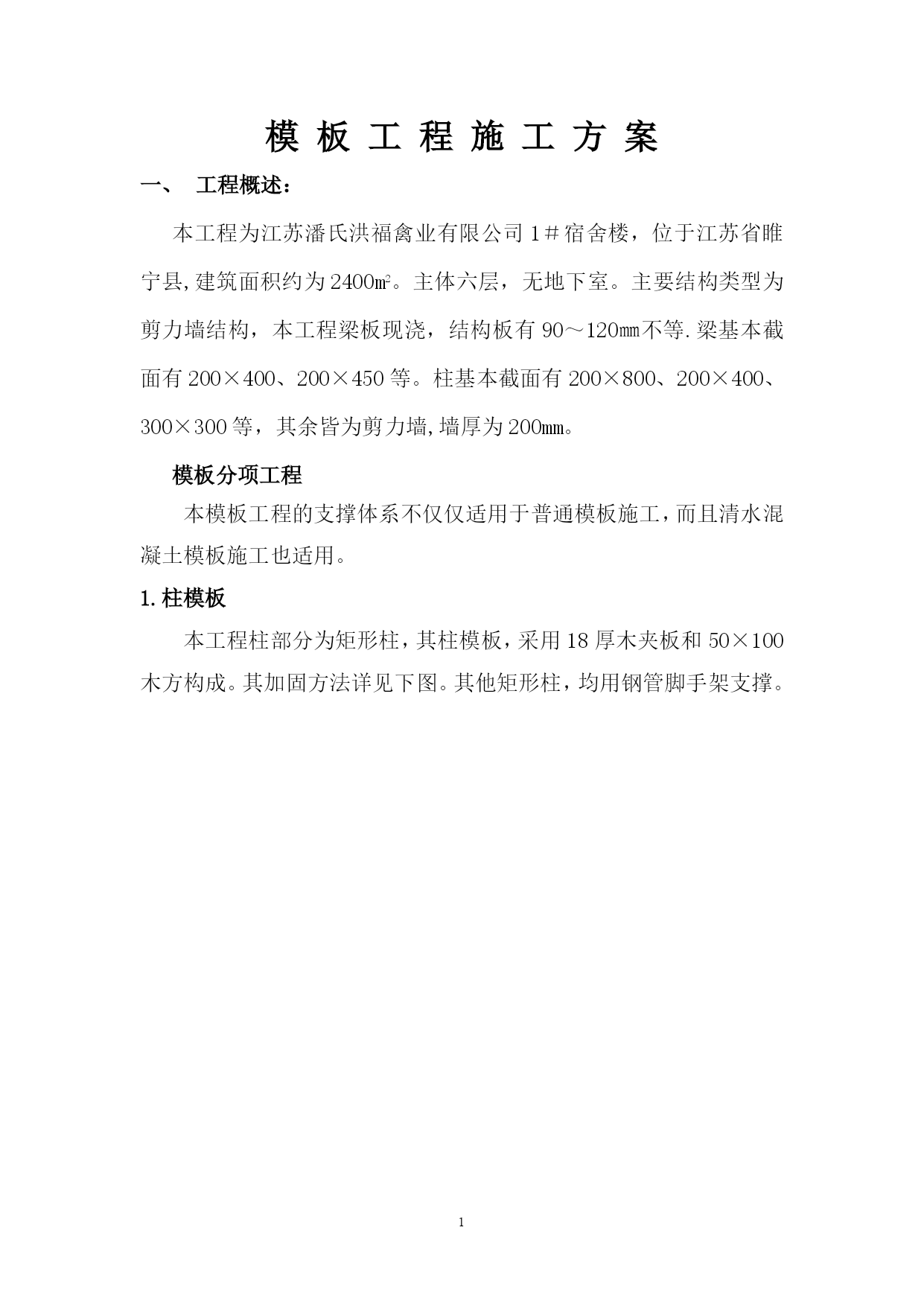

模板工程施工方案
工程概述：
本工程为江苏潘氏洪福禽业有限公司1＃宿舍楼，位于江苏省睢宁县,建筑面积约为2400m2。主体六层，无地下室。主要结构类型为剪力墙结构，本工程梁板现浇，结构板有90～120㎜不等.梁基本截面有200×400、200×450等。柱基本截面有200×800、200×400、300×300等，其余皆为剪力墙,墙厚为200mm。
模板分项工程
本模板工程的支撑体系不仅仅适用于普通模板施工，而且清水混凝土模板施工也适用。
1.柱模板

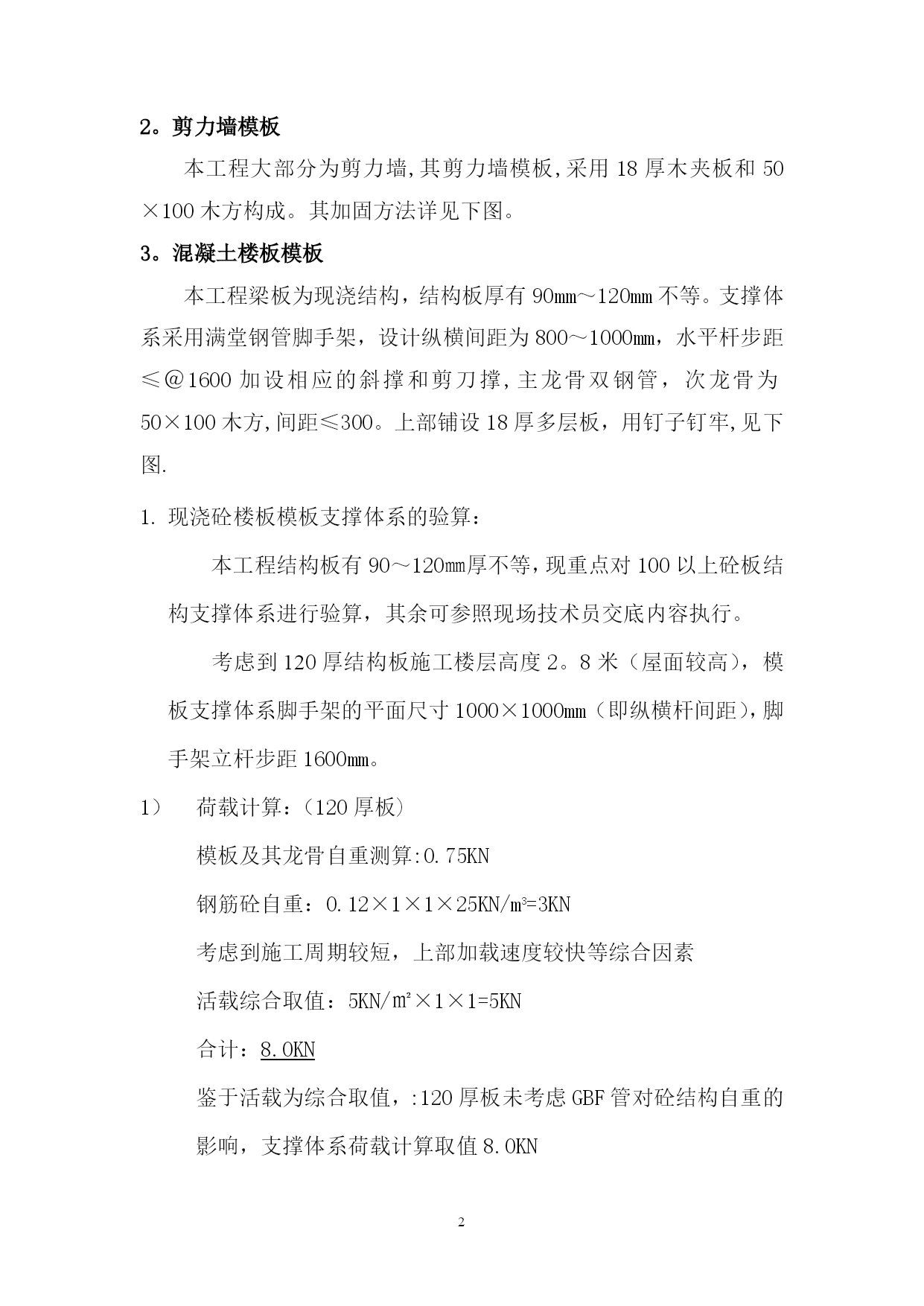

本工程柱部分为矩形柱，其柱模板，采用18厚木夹板和50×100木方构成。其加固方法详见下图。其他矩形柱，均用钢管脚手架支撑。2。剪力墙模板
本工程大部分为剪力墙,其剪力墙模板,采用18厚木夹板和50×100木方构成。其加固方法详见下图。
3。混凝土楼板模板
本工程梁板为现浇结构，结构板厚有90mm～120mm不等。支撑体系采用满堂钢管脚手架，设计纵横间距为800～1000mm，水平杆步距≤＠1600加设相应的斜撑和剪刀撑,主龙骨双钢管，次龙骨为50×100木方,HYPERLINK"mailto：间距＠500"间距≤300。上部铺设18厚多层板，用钉子钉牢,见下图.
现浇砼楼板模板支撑体系的验算：
本工程结构板有90～120㎜厚不等，现重点对100以上砼板结构支撑体系进行验算，其余可参照现场技术员交底内容执行。
考虑到120厚结构板施工楼层高度2。8米（屋面较高），模板支撑体系脚手架的平面尺寸1000×1000mm（即纵横杆间距），脚手架立杆步距1600mm。
荷载计算：（120厚板)
模板及其龙骨自重测算:0.75KN
钢筋砼自重：0.12×1×1×25KN/m3=3KN
考虑到施工周期较短，上部加载速度较快等综合因素
活载综合取值：5KN/㎡×1×1=5KN
合计：8.0KN
鉴于活载为综合取值，:120厚板未考虑GBF管对砼结构自重的影响，支撑体系荷载计算取值8.0KN

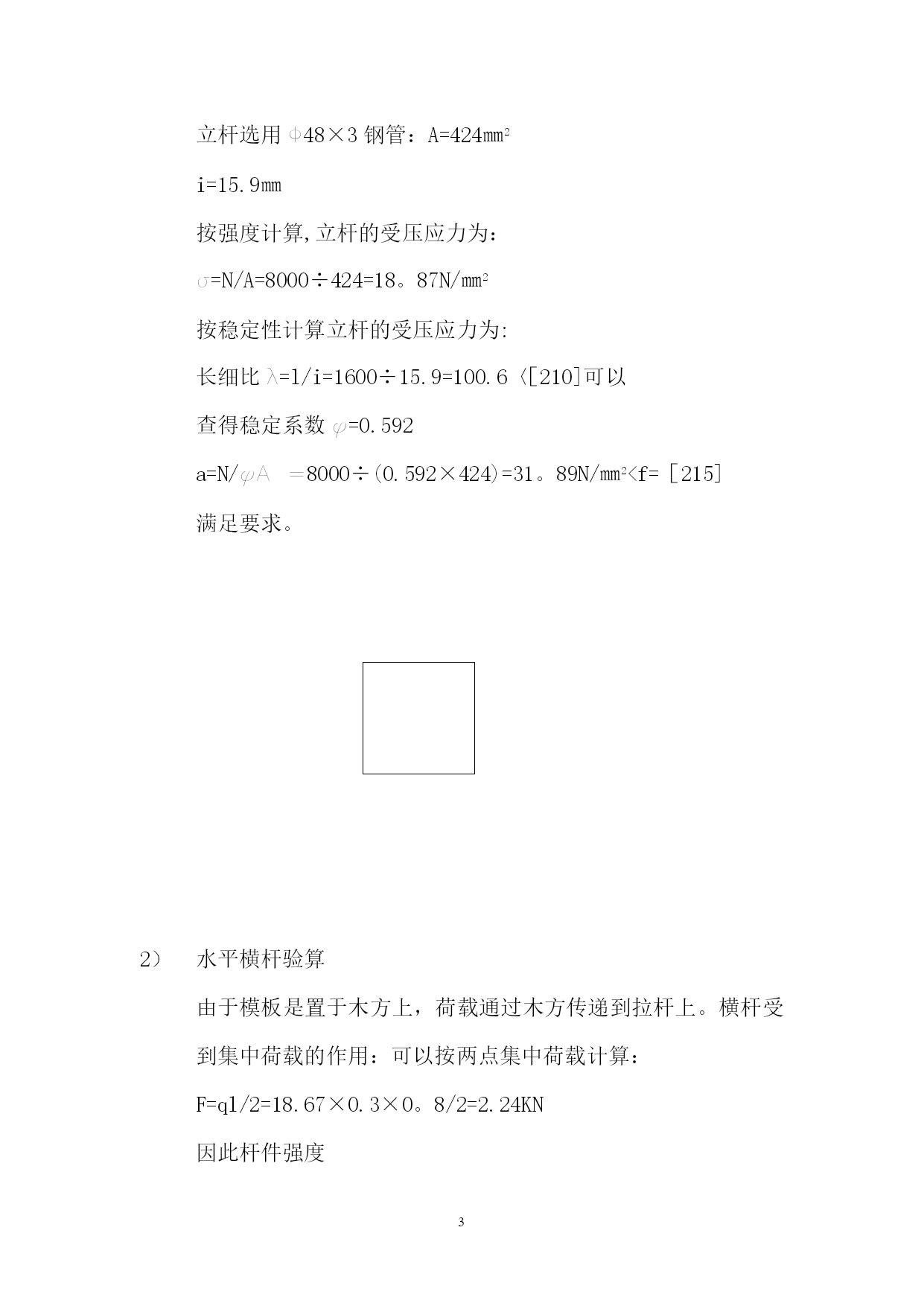

立杆选用Φ48×3钢管：A=424㎜2
i=15.9㎜
按强度计算,立杆的受压应力为：
σ=N/A=8000÷424=18。87N/㎜2
按稳定性计算立杆的受压应力为:
长细比λ=l/i=1600÷15.9=100.6〈［210]可以
查得稳定系数ϕ=0.592
a=N/ϕA=8000÷(0.592×424)=31。89N/㎜2<f=［215]

满足要求。

水平横杆验算
由于模板是置于木方上，荷载通过木方传递到拉杆上。横杆受到集中荷载的作用：可以按两点集中荷载计算：
F=ql/2=18.67×0.3×0。8/2=2.24KN
因此杆件强度

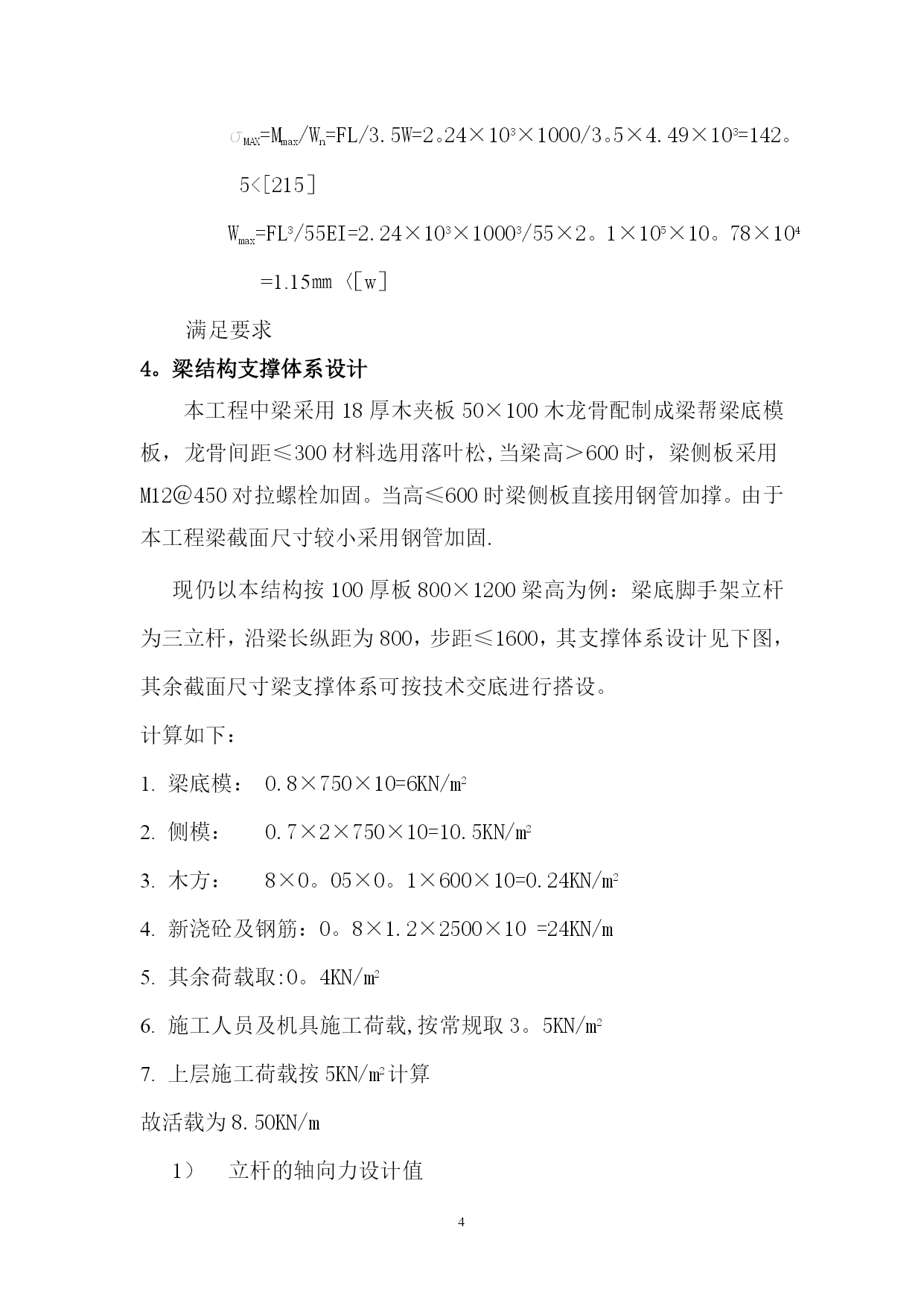

σMAX=Mmax/Wn=FL/3.5W=2。24×103×1000/3。5×4.49×103=142。5<[215］
Wmax=FL3/55EI=2.24×103×10003/55×2。1×105×10。78×104
=1.15㎜〈［w］
满足要求
4。梁结构支撑体系设计
本工程中梁采用18厚木夹板50×100木龙骨配制成梁帮梁底模板，龙骨间距≤300材料选用落叶松,当梁高＞600时，梁侧板采用M12＠450对拉螺栓加固。当高≤600时梁侧板直接用钢管加撑。由于本工程梁截面尺寸较小采用钢管加固.
现仍以本结构按100厚板800×1200梁高为例：梁底脚手架立杆为三立杆，沿梁长纵距为800，步距≤1600，其支撑体系设计见下图，其余截面尺寸梁支撑体系可按技术交底进行搭设。
计算如下：
梁底模：0.8×750×10=6KN/m2
侧模：0.7×2×750×10=10.5KN/m2
木方：8×0。05×0。1×600×10=0.24KN/m2
新浇砼及钢筋：0。8×1.2×2500×10=24KN/m
其余荷载取:0。4KN/m2
施工人员及机具施工荷载,按常规取3。5KN/m2
上层施工荷载按5KN/m2计算
故活载为8.50KN/m
立杆的轴向力设计值
N=（1.2×41＋1。4×8。5）×0。8/3=16。3KN
立杆有效长度:l0=1。6米
长细比：λ=l0/i=1600÷15.78=101。3〈［210］
查表得立杆稳定系数ϕ=0.547
验算：
N/ϕ＊A=16。3×103/（0。547×489）=61<[205]
所以采用支撑体系立杆稳定性满足设计要求。
3)扣件的抗力计算
扣件的抗滑移力取5KN
安全系数K=2
上部水平杆件传递给立杆的轴力为16。3KN，因此在底模下部小横杆与立杆之间采用双扣件,另外在搭设时采取一些措施即可满足。
梁侧模、底模验算:
梁底板根据木方布置间距≤300，梁侧模可以用构造措施来保证。梁底木方按照四跨连续梁计算：
查表：Km=0.121,Kt=0。967，q=34.5KN/m
Mmax=Kmql2=0。121×34.5
