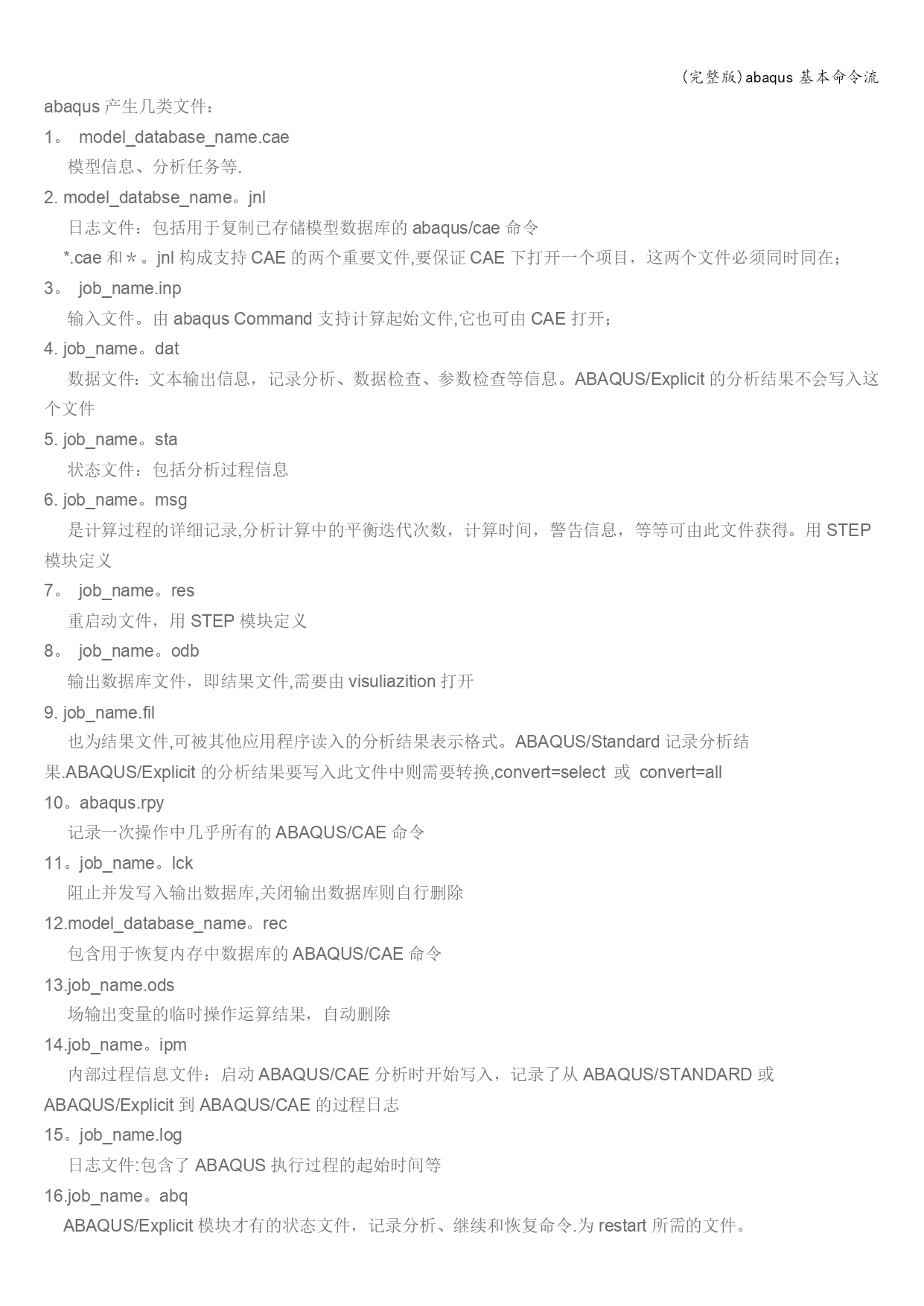

abaqus产生几类文件：1。model_database_name.cae模型信息、分析任务等.2.model_databse_name。jnl日志文件：包括用于复制已存储模型数据库的abaqus/cae命令*.cae和＊。jnl构成支持CAE的两个重要文件,要保证CAE下打开一个项目，这两个文件必须同时同在；3。job_name.inp输入文件。由abaqusCommand支持计算起始文件,它也可由CAE打开；4.job_name。dat数据文件：文本输出信息，记录分析、数据检查、参数检查等信息。ABAQUS/Explicit的分析结果不会写入这个文件5.job_name。sta状态文件：包括分析过程信息6.job_name。msg是计算过程的详细记录,分析计算中的平衡迭代次数，计算时间，警告信息，等等可由此文件获得。用STEP模块定义7。job_name。res重启动文件，用STEP模块定义8。job_name。odb输出数据库文件，即结果文件,需要由visuliazition打开9.job_name.fil也为结果文件,可被其他应用程序读入的分析结果表示格式。ABAQUS/Standard记录分析结果.ABAQUS/Explicit的分析结果要写入此文件中则需要转换,convert=select或convert=all10。abaqus.rpy记录一次操作中几乎所有的ABAQUS/CAE命令11。job_name。lck阻止并发写入输出数据库,关闭输出数据库则自行删除12.model_database_name。rec包含用于恢复内存中数据库的ABAQUS/CAE命令13.job_name.ods场输出变量的临时操作运算结果，自动删除14.job_name。ipm内部过程信息文件：启动ABAQUS/CAE分析时开始写入，记录了从ABAQUS/STANDARD或ABAQUS/Explicit到ABAQUS/CAE的过程日志15。job_name.log日志文件:包含了ABAQUS执行过程的起始时间等16.job_name。abqABAQUS/Explicit模块才有的状态文件，记录分析、继续和恢复命令.为restart所需的文件。17。job_name.mdl模型文件：在ABAQUS/Standard和ABAQUS/Explict中运行数据检查后产生的文件，在analysis和continue指令下被读入并重写,为restart所需的文件。18。job_name。pac打包文件：包含了模型信息，仅用于ABAQUS/Explicit,该文件在执行analysis、datacheck命令时写入,执行analysis、continue、recover指令时读入，restart时需要的文件.19。job_name.prt零件信息文件：包含了零件与装配信息。restart时需要20.job_name.sel结果选择文件：用于ABAQUS/Explicit，执行analysi、continue、recover指令时写入并有xonvert=select指令读入，为restart所需要的文件21。job_name。stt状态外文件:数据检查时写入的文件,在ABAQUS/Sandard中可在analysis、continue指令下读并写入，在ABAQUS/Explict中可在anslysi、continue指令下读入，为restart所需要的文件.22。job_name。psf脚本文件：用户定义parametricstudy时需要创建的文件23.job_name。psr参数化分析要求的输出结果,为文本格式24。job_name。part参数更改后重写的参数形式表示的inp文件25。job_name。pes参数更改后重写的inp文件ABAQUS指令介绍
一般:*HEADING定义分析的标题节点定义：＊NCOPY使用平移、旋转、镜像的方法来产生新的节点集＊NFILL在两组节点集中产生完整的节点。节点距离可以是相等，或是成比例级数*NGEN在一条直线或曲线中产生节点集*NODE定义节点的坐标＊NSET将某些节点集聚在一起并命名,之后在应用时便可直接使用这个节点集来定义性质单元定义:＊ELCOPY产生新的单元*ELEMENT定义单元*ELGEN当以＊ELEMENT定义完一个单元时，便可依此来产生新的单元＊ELSET给予一单元或一单元集名称
元素性质定义＊RIGIDSURFACE在接触问题中定义刚性面*BEAMSECTION定义梁面元素＊SHELLSECTION定义壳元素断面＊SOLIDSECTION定义固体元素接触问题＊CONTACTPAIR定义
