硅PU聚氨酯球场施工方案.docx

硅PU聚氨酯球场施工方案
一、施工基面要求
基础为整个场地的根本。一片场地的质量,极大程度取决于基础工程的好坏；好的基础是成功的开始，基於面层涂料的特性及考虑到场地的使用寿命.基面采用水泥混凝土基础，则应满足以下要求：
1、新浇的混凝土要有足够的养护时间〔不少于28天〕。
2、表面平整度好,3米直尺允许误差3mm。
3、按设计标号施工，保证球场基础有足够的强度及密实度，无裂缝、脱层、起粉等现象。〔强度不低于C25，施工时提原浆抹平，不可撒粉找平〕
4、四周设排水明沟。为保证排水流畅，基面要找坡8%。,并且符合设计要求。
5、要留温度伸缩缝，一般按纵横6m宽4mm,深3cm切缝，以防热胀冷缩造成混凝土开裂。
6、下雨天不能施工，避免在烈日下或湿度大于85%情况下施工。
7、室内场地应保持良好的对流通风效果.
二、硅PU的材料说明
1、简介硅PU球场材料是在PU球场材料的基础上开发研制出来的新一代球场铺面材料.从根本上有效地解决了PU球场材料在环保施工、使用寿命、日常维护等方面的不足，具有革命性的创新性能.
2、适用范围适用于室内室外篮球场、网球场、排球场、羽毛球场、手球场、乒乓球场等球类场地的地面施工，还可用于休闲区、健身房、康体活动场地等地面的施工。
实用性能:该材料色泽美观、耐磨、防滑、耐老化，不受气候条件的影响.
不因紫外线、臭氧、雨水及高低温气候等环境改变而褪色、粉化、发硬、发软等现象，并能长期保持鲜艳色彩。
能保证外观结构特征恒久稳定不变，耐磨性好，能满足长期高使用频率之需要。

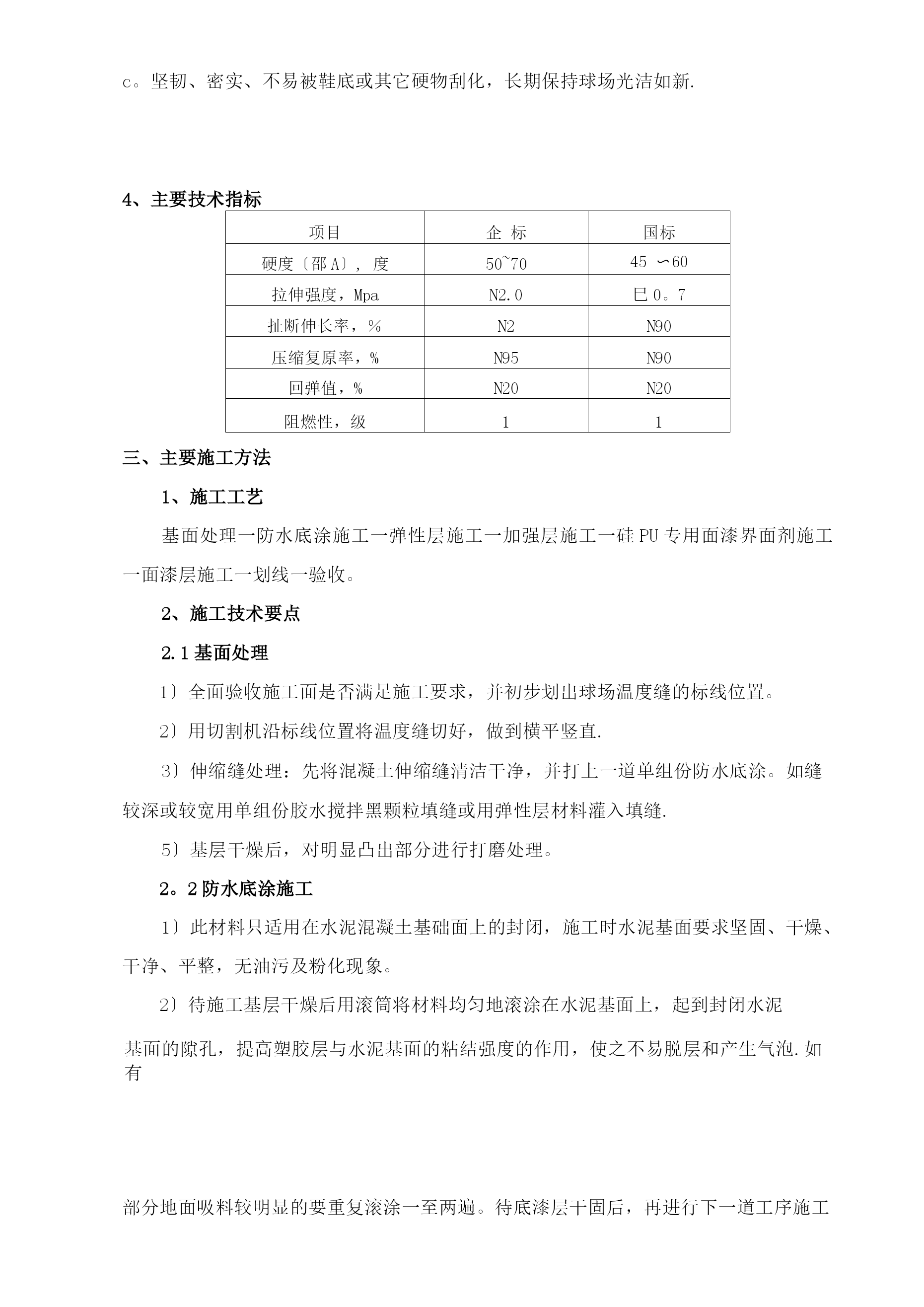

c。坚韧、密实、不易被鞋底或其它硬物刮化，长期保持球场光洁如新.
4、主要技术指标
项目企标国标硬度〔邵A〕,度50~7045〜60拉伸强度，MpaN2.0巳0。7扯断伸长率，％N2N90压缩复原率，%N95N90回弹值，%N20N20阻燃性，级11三、主要施工方法
1、施工工艺
基面处理一防水底涂施工一弹性层施工一加强层施工一硅PU专用面漆界面剂施工一面漆层施工一划线一验收。
2、施工技术要点
2.1基面处理
1〕全面验收施工面是否满足施工要求，并初步划出球场温度缝的标线位置。
2〕用切割机沿标线位置将温度缝切好，做到横平竖直.
3〕伸缩缝处理：先将混凝土伸缩缝清洁干净，并打上一道单组份防水底涂。如缝较深或较宽用单组份胶水搅拌黑颗粒填缝或用弹性层材料灌入填缝.
5〕基层干燥后，对明显凸出部分进行打磨处理。
2。2防水底涂施工
1〕此材料只适用在水泥混凝土基础面上的封闭，施工时水泥基面要求坚固、干燥、干净、平整，无油污及粉化现象。
2〕待施工基层干燥后用滚筒将材料均匀地滚涂在水泥基面上，起到封闭水泥
基面的隙孔，提高塑胶层与水泥基面的粘结强度的作用，使之不易脱层和产生气泡.如有

部分地面吸料较明显的要重复滚涂一至两遍。待底漆层干固后，再进行下一道工序施工。

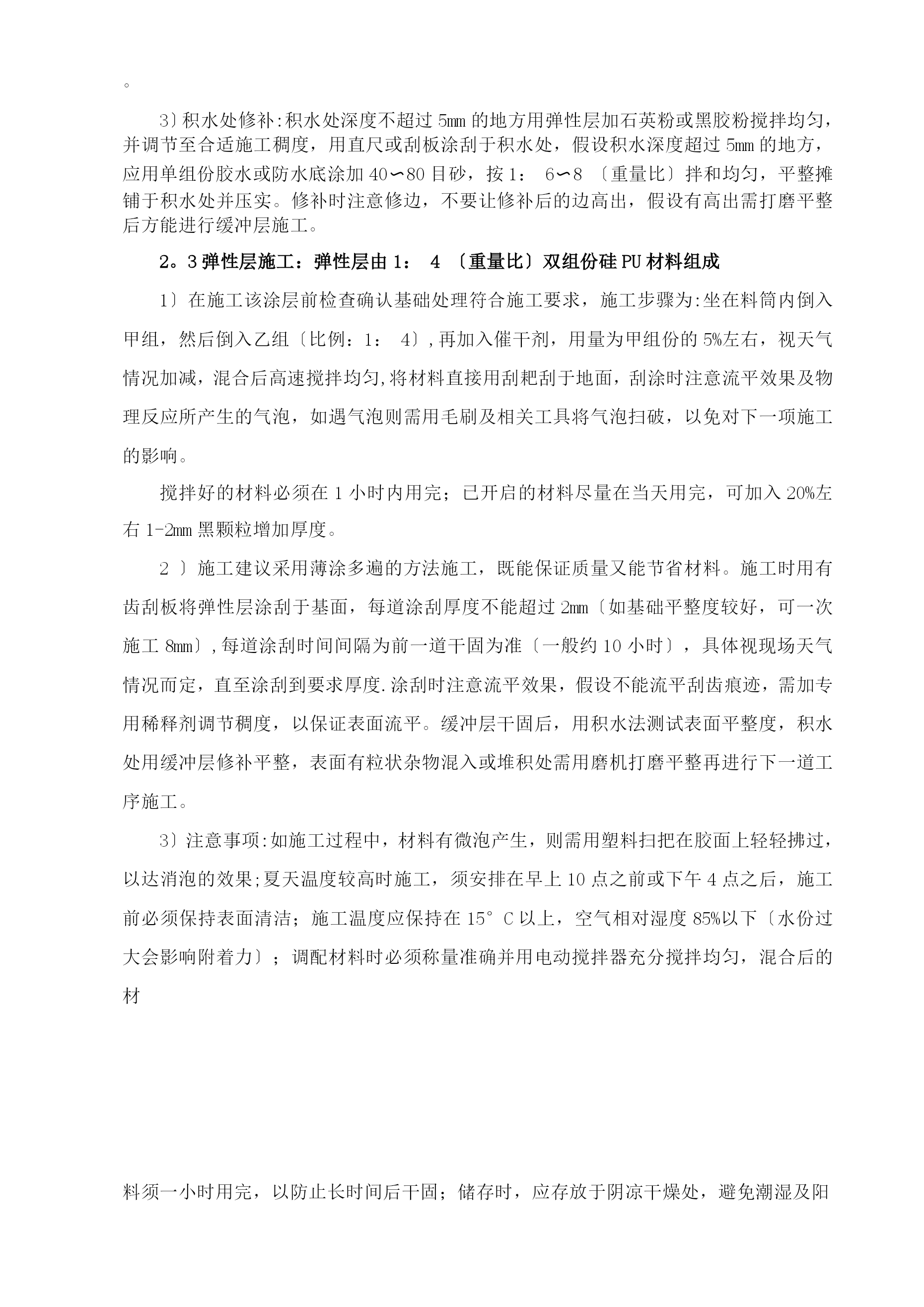

3〕积水处修补:积水处深度不超过5mm的地方用弹性层加石英粉或黑胶粉搅拌均匀，并调节至合适施工稠度，用直尺或刮板涂刮于积水处，假设积水深度超过5mm的地方，应用单组份胶水或防水底涂加40〜80目砂，按1：6〜8〔重量比〕拌和均匀，平整摊铺于积水处并压实。修补时注意修边，不要让修补后的边高出，假设有高出需打磨平整后方能进行缓冲层施工。
2。3弹性层施工：弹性层由1：4〔重量比〕双组份硅PU材料组成
1〕在施工该涂层前检查确认基础处理符合施工要求，施工步骤为:坐在料筒内倒入甲组，然后倒入乙组〔比例：1：4〕,再加入催干剂，用量为甲组份的5%左右，视天气情况加减，混合后高速搅拌均匀,将材料直接用刮耙刮于地面，刮涂时注意流平效果及物理反应所产生的气泡，如遇气泡则需用毛刷及相关工具将气泡扫破，以免对下一项施工的影响。
搅拌好的材料必须在1小时内用完；已开启的材料尽量在当天用完，可加入20%左右1-2mm黑颗粒增加厚度。
2〕施工建议采用薄涂多遍的方法施工，既能保证质量又能节省材料。施工时用有齿刮板将弹性层涂刮于基面，每道涂刮厚度不能超过2mm〔如基础平整度较好，可一次施工8mm〕,每道涂刮时间间隔为前一道干固为准〔一般约10小时〕，具体视现场天气情况而定，直至涂刮到要求厚度.涂刮时注意流平效果，假设不能流平刮齿痕迹，需加专用稀释剂调节稠度，以保证表面流平。缓冲层干固后，用积水法测试表面平整度，积水处用缓冲层修补平整，表面有粒状杂物混入或堆积处需用磨机打磨平整再进行下一道工序施工。
3〕注意事项:如施工过程中，材料有微泡产生，则需用塑料扫把在胶面上轻轻拂过，以达消泡的效果;夏天温度较高时施工，须安排在早上10点之前或下午4点之后，施工前必须保持表面清洁；施工温度应保持在15°C以上，空气相对湿度85%以下〔水份过大会影响附着力〕；调配材料时必须称量准确并用电动搅拌器充分搅拌均匀，混合后的材
