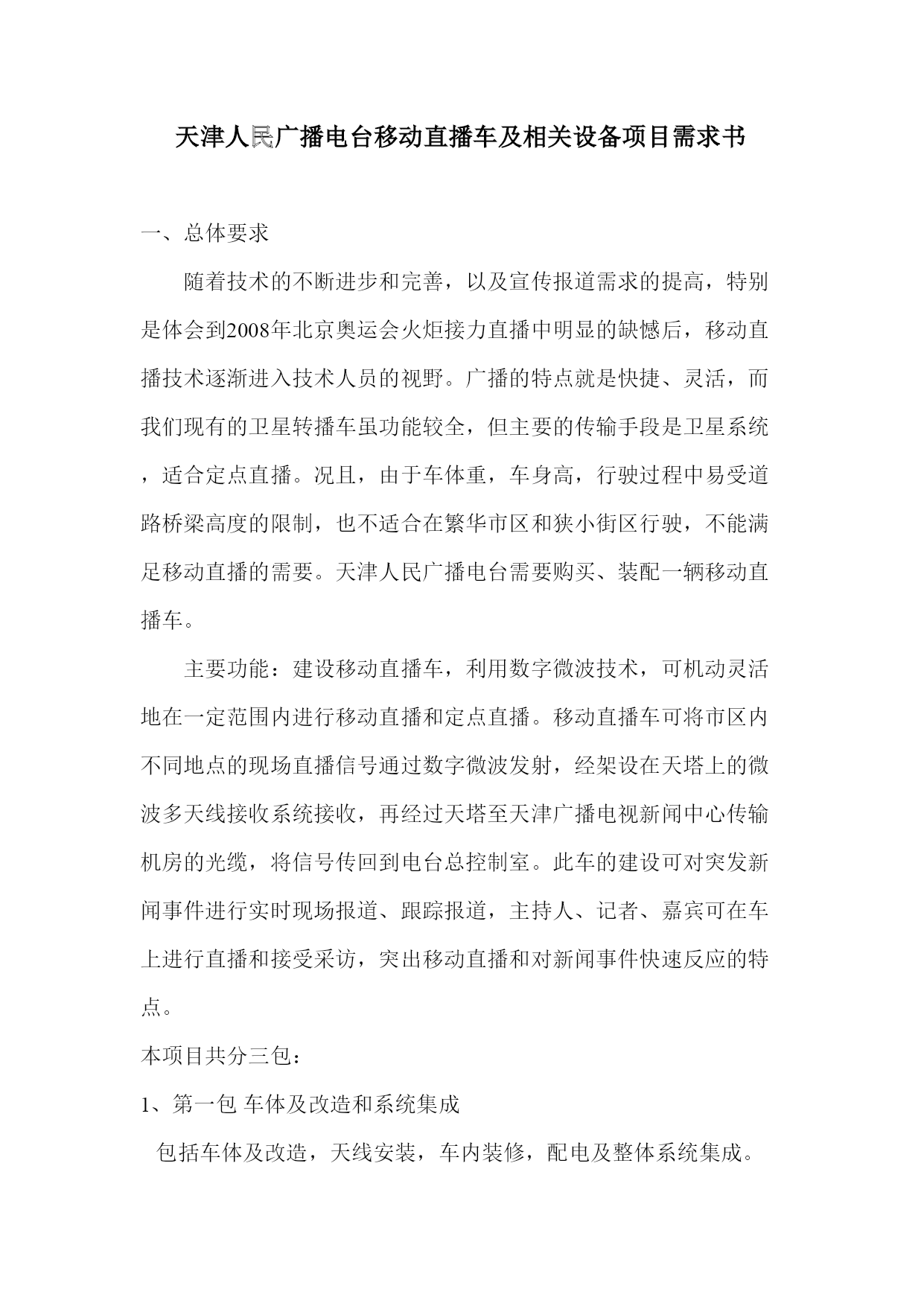

天津人民广播电台移动直播车及相关设备项目需求书

一、总体要求
随着技术的不断进步和完善，以及宣传报道需求的提高，特别是体会到2008年北京奥运会火炬接力直播中明显的缺憾后，移动直播技术逐渐进入技术人员的视野。广播的特点就是快捷、灵活，而我们现有的卫星转播车虽功能较全，但主要的传输手段是卫星系统，适合定点直播。况且，由于车体重，车身高，行驶过程中易受道路桥梁高度的限制，也不适合在繁华市区和狭小街区行驶，不能满足移动直播的需要。天津人民广播电台需要购买、装配一辆移动直播车。
主要功能：建设移动直播车，利用数字微波技术，可机动灵活地在一定范围内进行移动直播和定点直播。移动直播车可将市区内不同地点的现场直播信号通过数字微波发射，经架设在天塔上的微波多天线接收系统接收，再经过天塔至天津广播电视新闻中心传输机房的光缆，将信号传回到电台总控制室。此车的建设可对突发新闻事件进行实时现场报道、跟踪报道，主持人、记者、嘉宾可在车上进行直播和接受采访，突出移动直播和对新闻事件快速反应的特点。
本项目共分三包：
1、第一包车体及改造和系统集成
包括车体及改造，天线安装，车内装修，配电及整体系统集成。
2、第二包数字微波传输系统
包括车载发射和固定接收系统的全套设备及整体系统集成配合。
3、第三包音频系统
音频直播、近距无线传输、移动通信网络传输设备、光缆传输接收和发射设备及整体系统集成配合。
二、各包技术要求：
第一包：车体及改造和系统集成
1、车体
采用奔驰Sprint324（带侧滑门）底盘进行改装。车内分为驾驶区、直播区和技术区。车体改装、布局等均按车体实际尺寸设计、报价。车辆改装集成后要保持原车的机械性能不变。
2、车体改装
车厢体、骨架材料选用钢材料加固，箱体密封，车内装修要求隔音、防水、防电磁干扰，防静电性能良好。车体改装所用所有材料都需要采用正规厂家产品，有产品合格证、环保和消防认证等检测证书。
1）驾驶区
保持原车原貌，安装倒车雷达距离显示。原车收音机音频输出同时接入技术区音频系统中。
2）直播区

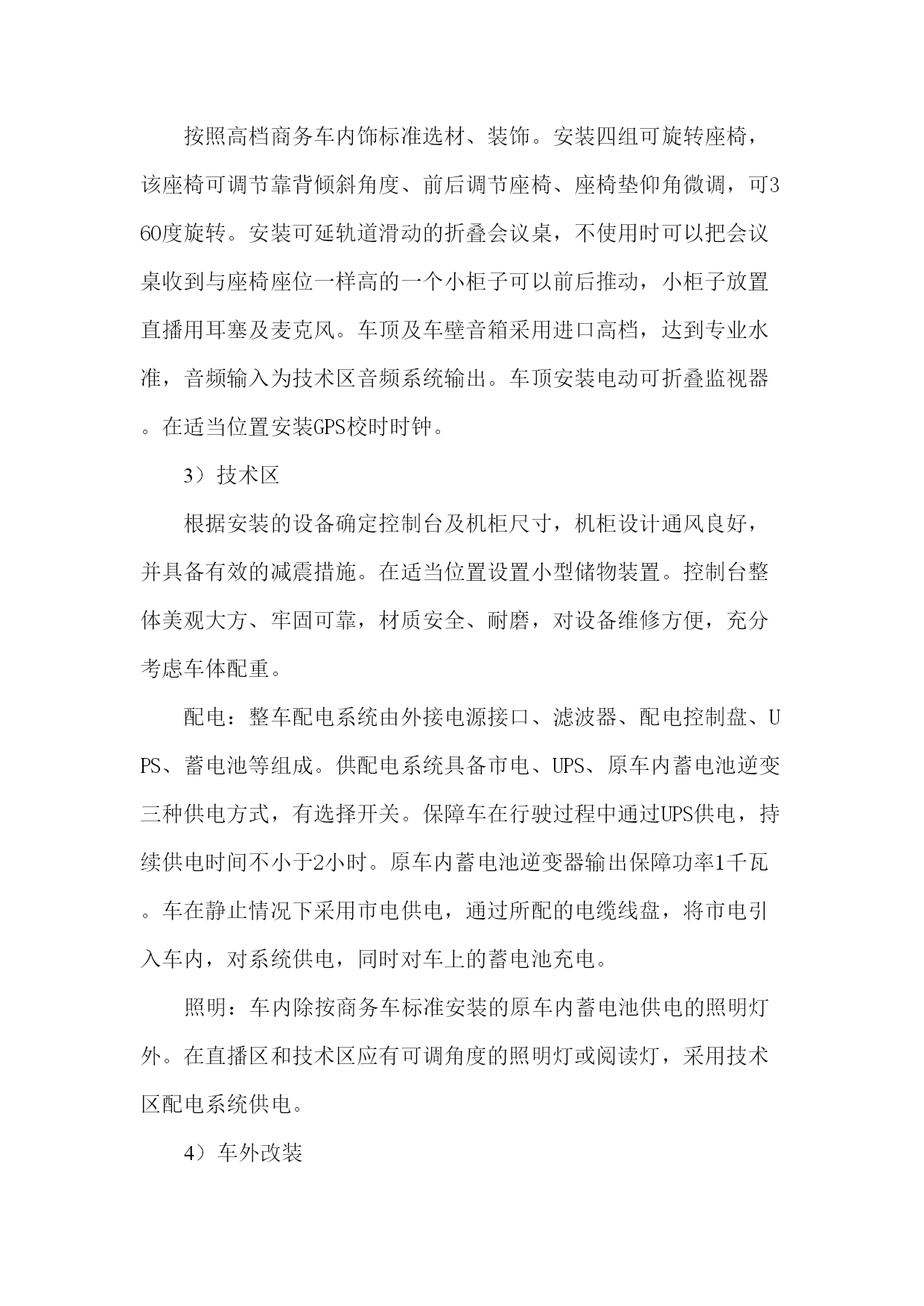

按照高档商务车内饰标准选材、装饰。安装四组可旋转座椅，该座椅可调节靠背倾斜角度、前后调节座椅、座椅垫仰角微调，可360度旋转。安装可延轨道滑动的折叠会议桌，不使用时可以把会议桌收到与座椅座位一样高的一个小柜子可以前后推动，小柜子放置直播用耳塞及麦克风。车顶及车壁音箱采用进口高档，达到专业水准，音频输入为技术区音频系统输出。车顶安装电动可折叠监视器。在适当位置安装GPS校时时钟。
3）技术区
根据安装的设备确定控制台及机柜尺寸，机柜设计通风良好，并具备有效的减震措施。在适当位置设置小型储物装置。控制台整体美观大方、牢固可靠，材质安全、耐磨，对设备维修方便，充分考虑车体配重。
配电：整车配电系统由外接电源接口、滤波器、配电控制盘、UPS、蓄电池等组成。供配电系统具备市电、UPS、原车内蓄电池逆变三种供电方式，有选择开关。保障车在行驶过程中通过UPS供电，持续供电时间不小于2小时。原车内蓄电池逆变器输出保障功率1千瓦。车在静止情况下采用市电供电，通过所配的电缆线盘，将市电引入车内，对系统供电，同时对车上的蓄电池充电。
照明：车内除按商务车标准安装的原车内蓄电池供电的照明灯外。在直播区和技术区应有可调角度的照明灯或阅读灯，采用技术区配电系统供电。
4）车外改装
车辆外部改装包括车顶平台、微波天线、车顶照明、车顶摄像机等系统。整车外观基本保持原车结构，表面整洁无外露螺栓、铆钉等。
车顶平台：要采用高强度的轻型材料，车顶平台造型整体、美观，安全、防水。车顶平台两侧安装爆闪灯，平台前部安装倒伏式电动升降灯和359度可调的摄像头。警用的暴闪条和喊话器安装在车的前大灯附近。车顶后部放置微波系统的天线两根。
后背梯：后置登顶梯,采用铝合金型材护手，铝合金防滑脚踏，结构强度高，安装牢固，攀爬安全方便。
配备可移动电缆盘和信号缆盘。
车辆后保险杠安装高质量、名品牌倒车雷达。
3、系统集成
车体改装各个环节要充分按照整体设计要求进行实施，整体布局合理，车内载重分配均匀，满足车内其它系统的必要需求。工艺设计、施工规范。直播区要有一定的抗噪声能力，整车具备抗高频辐射能力。机柜内设备固定有较好的抗震性，使整体系统具备技术先进、功能齐全、性能稳定、使用可靠、适应性强等优势。
车体外饰选用高级金属漆，经专业烤漆房烤漆处理。车身外饰图案按天津人民广播电台要求喷涂施工。
第二包：数字微波传输系统

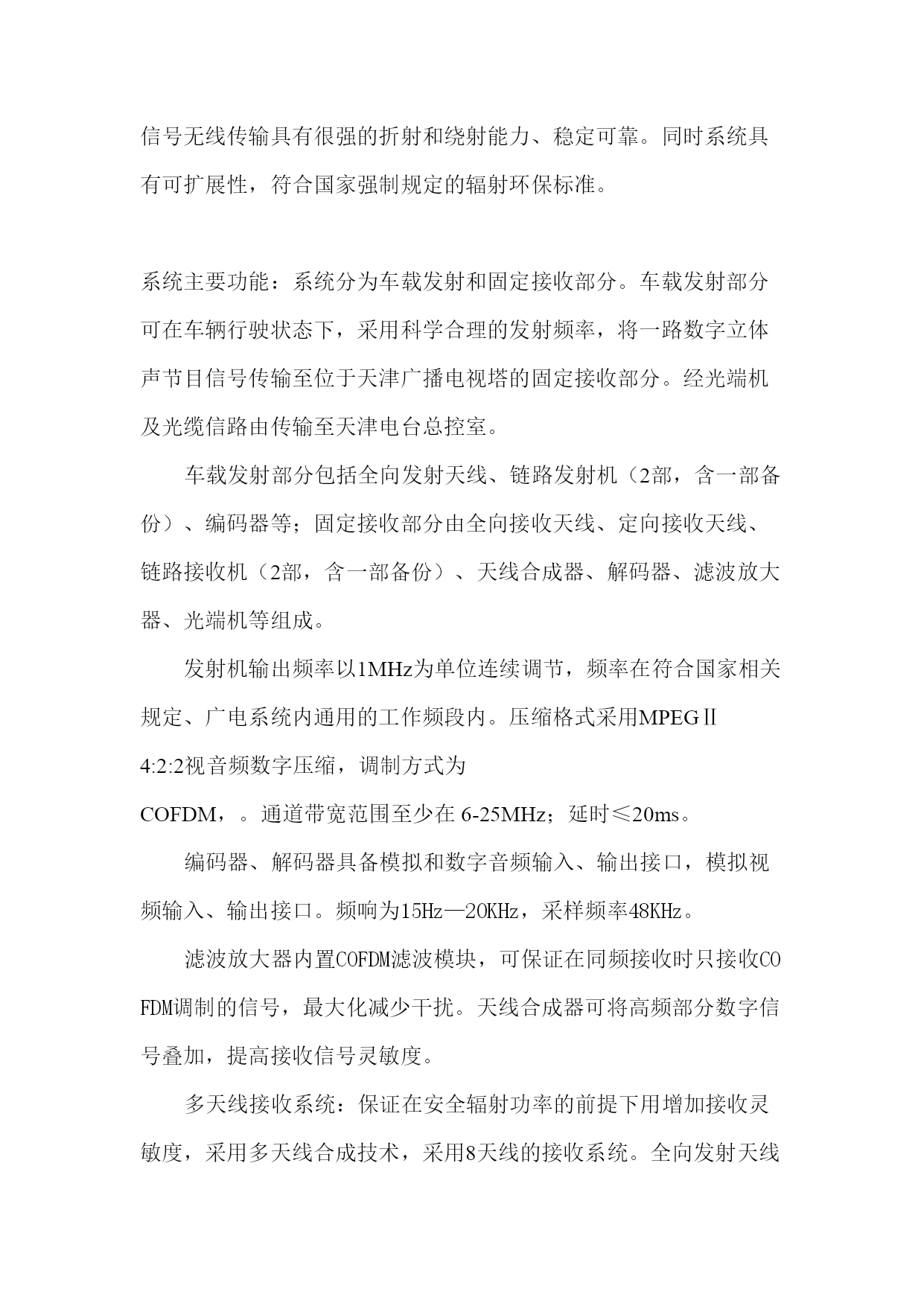

数字微波系统要求设计先进合理，性能优势明显，功能完善，操作简便，系统主要设备采用进口部件，最佳性价比的系统配备。信号无线传输具有很强的折射和绕射能力、稳定可靠。同时系统具有可扩展性，符合国家强制规定的辐射环保标准。
系统主要功能：系统分为车载发射和固定接收部分。车载发射部分可在车辆行驶状
