彩屏友信二翼门操作说明书

文档仅供参考

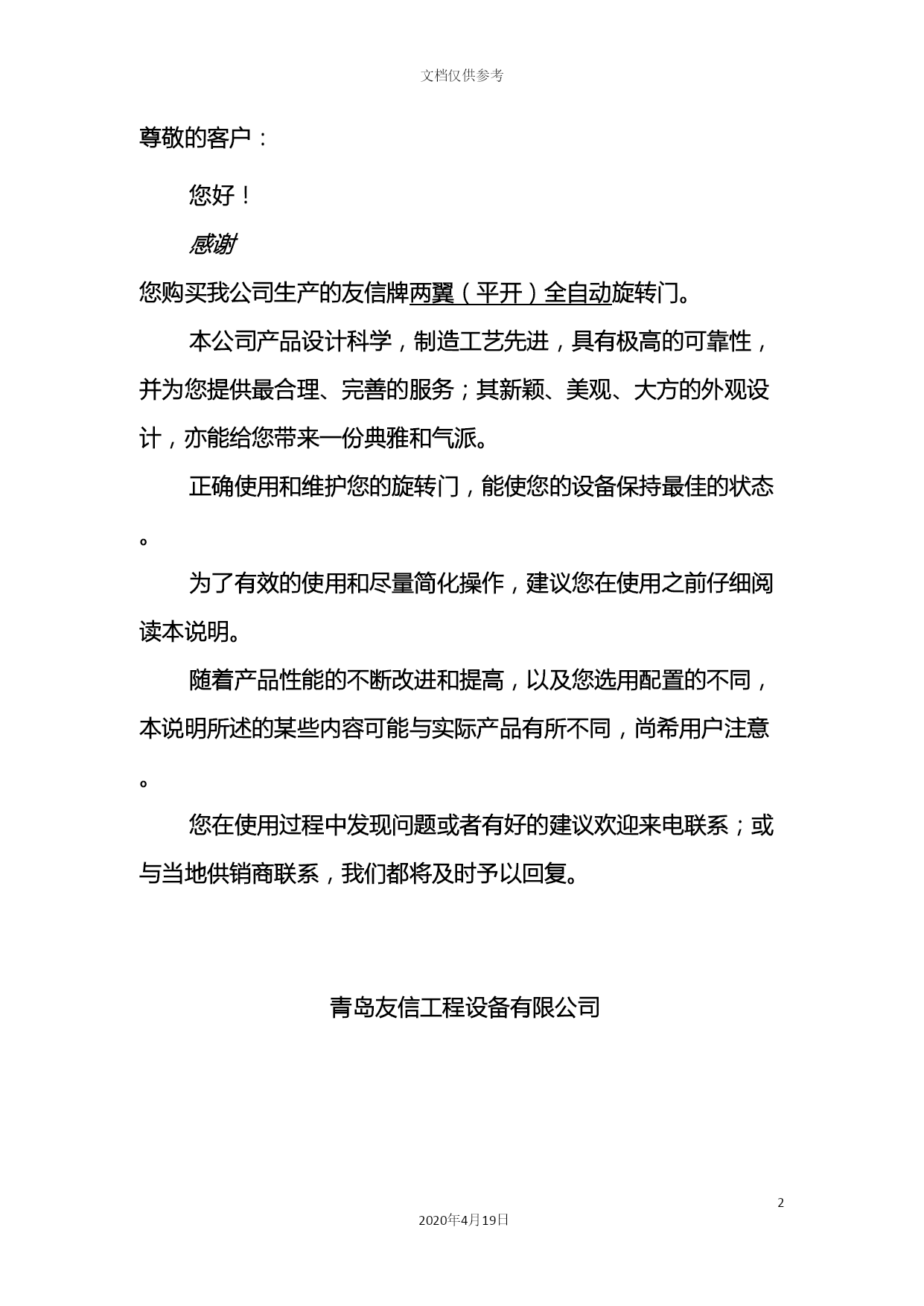

尊敬的客户：
您好！
感谢您购买我公司生产的友信牌两翼（平开）全自动旋转门。
本公司产品设计科学，制造工艺先进，具有极高的可靠性，并为您提供最合理、完善的服务；其新颖、美观、大方的外观设计，亦能给您带来一份典雅和气派。
正确使用和维护您的旋转门，能使您的设备保持最佳的状态。
为了有效的使用和尽量简化操作，建议您在使用之前仔细阅读本说明。
随着产品性能的不断改进和提高，以及您选用配置的不同，本说明所述的某些内容可能与实际产品有所不同，尚希用户注意。
您在使用过程中发现问题或者有好的建议欢迎来电联系；或与当地供销商联系，我们都将及时予以回复。

青岛友信工程设备有限公司

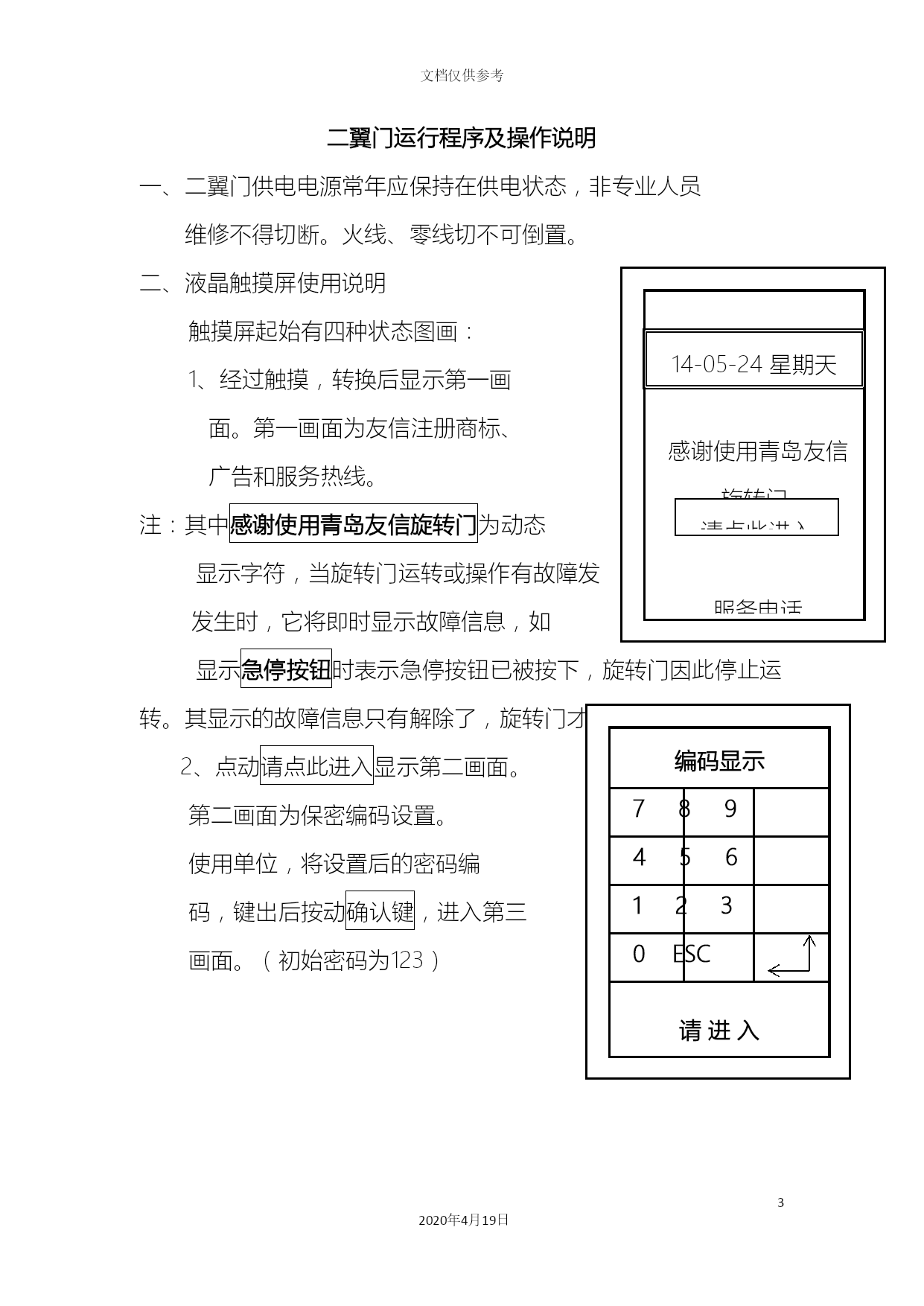

二翼门运行程序及操作说明
一、二翼门供电电源常年应保持在供电状态，非专业人员
维修不得切断。火线、零线切不可倒置。

感谢使用青岛友信
旋转门

服务电话

二、液晶触摸屏使用说明
14-05-24星期天

请进入
触摸屏起始有四种状态图画：
1、经过触摸，转换后显示第一画
面。第一画面为友信注册商标、
广告和服务热线。
请点此进入
注：其中感谢使用青岛友信旋转门为动态
显示字符，当旋转门运转或操作有故障发
发生时，它将即时显示故障信息，如
显示急停按钮时表示急停按钮已被按下，旋转门因此停止运转。其显示的故障信息只有解除了，旋转门才能正常运转。
编码显示
789
456
123
0ESC

请进入

2、点动请点此进入显示第二画面。
第二画面为保密编码设置。
使用单位，将设置后的密码编
码，键出后按动确认键，进入第三
画面。（初始密码为123）

A

B
C

D

E
自动平开门门
自动旋转门
冬季停门位
夏季停门位

照明按钮
旋转门功能选择选择
3、第三画面为主要操作画面，为功能状态键画面。
功能状态键显示A、B、C
D、E、F、G、H等多种功能。根据
需要的工作状态选择按相应的触摸键
注：旋转门功能选择也为动态显示画面，可
即时显示操作和运转过程中的故障信
息。其显示的故障信息只有解除了，
旋转门才能正常运转。

F

G
H

返回上页进入下页
门扇敞开门
转门上锁
回弹选择
特殊操作

旋转门功能

状态A：点动自动平开门键旋转
门慢速旋转至图示平开门工
作位置，平开门进入工作等
待状态。无人进入时自动关门，
有人进入时自动开门。
注意：点动前必须确认中间平开门扇处于关闭状态。否则应用手拉动门扇关上。

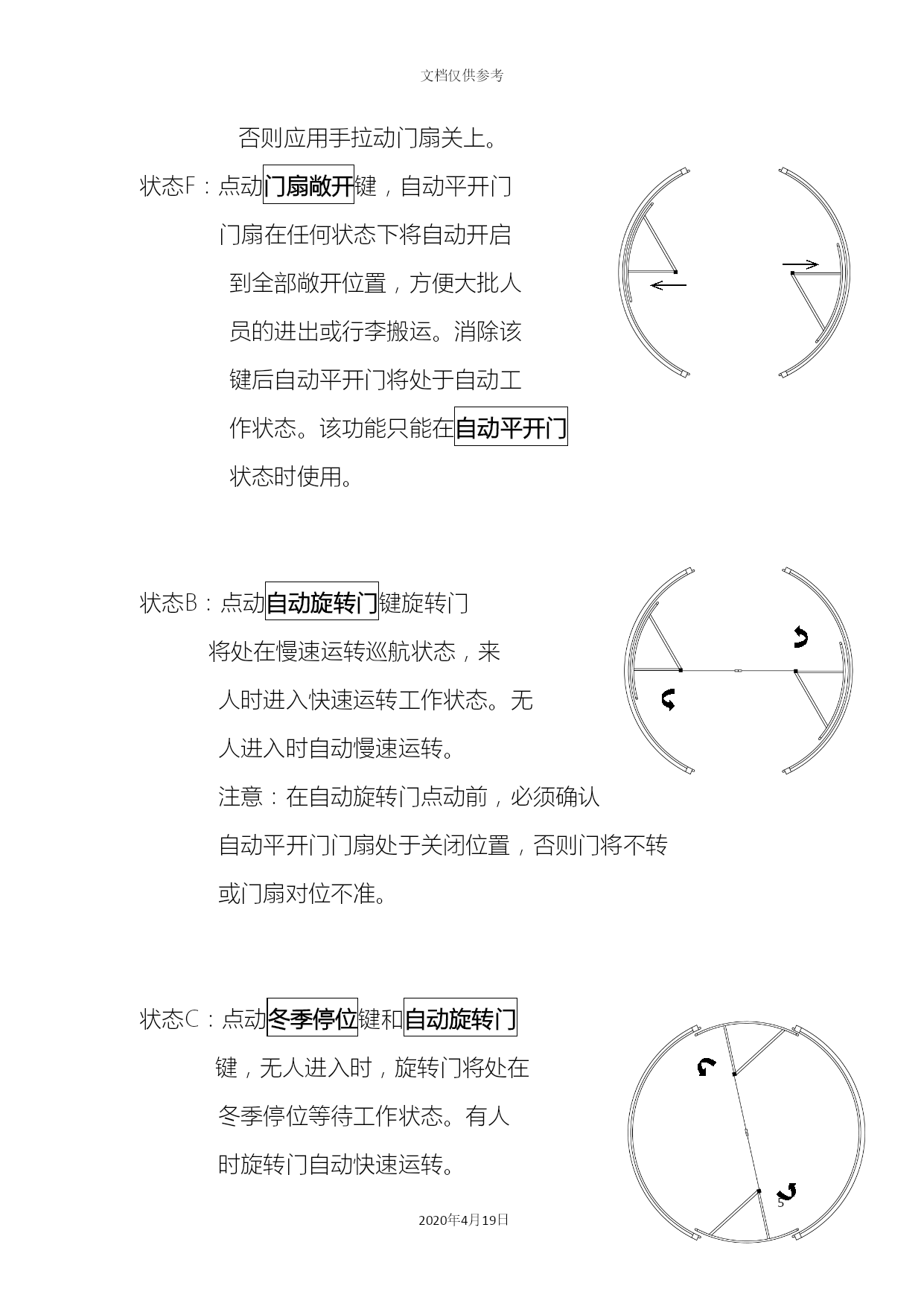

状态F：点动门扇敞开键，自动平开门
门扇在任何状态下将自动开启
到全部敞开位置，方便大批人
员的进出或行李搬运。消除该
键后自动平开门将处于自动工
作状态。该功能只能在自动平开门
状态时使用。

状态B：点动自动旋转门键旋转门
将处在慢速运转巡航状态，来
人时进入快速运转工作状态。无
人进入时自动慢速运转。
注意：在自动旋转门点动前，必须确认
自动平开门门扇处于关闭位置，否则门将不转
或门扇对位不准。

状态C：点动冬季停位键和自动旋转门
键，无人进入时，旋转门将处在
冬季停位等待工作状态。有人
时旋转门自动快速运转。
注：第一次自动停位时有可能停
位不正确，但不会经常不正确，
这是正常现象。

状态D：点动夏季停位键和自动旋转门
键，旋转门将处在夏季停位等待
工作状态。（节电运转模式）

状态E：点动照明键旋转门顶板上的
照明灯点亮。消除该键时照明灯关闭。

状态G：点动自动上锁键旋转门低速
运转至该位置，旋转门将自
动锁闭。重新开启旋转门时
必须将自动上锁键消除后才
能使用其它操作功能。

工作返回：点动返回键液晶屏返回
第一画面。

感谢使用青岛友信
旋转门

请点此进入

服务电话

两翼门故障的排除

故障情况原因确认事项处理自动平开门不自动关闭，一直敞开触摸屏的门扇敞开键已打开确认触摸屏的门扇敞开键是否已关闭关闭该功能，门即自动开关门内有人在走动旋转门附近有人在来回走动人离开即可天气不好，下雨或下雪，有雨水或雪花飘在感应器上天气不好，下雨或下雪，有雨水或雪花飘在感应器上天气好转后再使用辅助对射光线感应器持续工作。确认受光器是否有脏物。
光轴是否偏离。清除受光器内的脏物
调整光轴。天花灯不亮触摸屏的照明灯键没有打开确认触摸屏的照明键是否已打开打开照明键灯保险已坏换保险或灯泡旋转门不运转
注意：必须看触摸屏显示故障内容电源未接通。查看断路器或电控箱内的保险丝是否熔断。接通断路器或更换保险。
【注意】
如果断路器再松开
请与施工单位联系。急停按钮被按下没有打开。有人在防夹感应器的感应范围时，感应器的灯亮或有物体在感应器的下面将旋转门出入口
