国家开放大学一网一平台电大《可编程控制器应用实训》形考任务1及2试题答案

形考任务1

S7-200系列PLC的安装配线

一、实训目的：

通过对实训单位的典型PLC安装PLC应用程序，并进行PLC的安装配线，使学生对PLC的机型、配置、功

能及主要技术性能指标等基础知识进行了解。

二、实训要求：

1.选择实训单位的典型PLC安装PLC应用程序，并进行PLC的安装配线；

2.结合S7-200系列PLC的实物，指出了解S7-200系列PLC的其组成结构及各部件的作用。

三、实习内容：

1.按照PLC端子接线图，使用工具进行安装配线。
2..根据板前线槽布线操作工艺，按照”CPU226AC/DC/继电器的端子连接图”进行布线安装。接线时，注意

PLC端子接线要用别径压端子接线。

四、实训硬件设备：

序号名称型号单位数量备注
1三相四线电源3×380/220,20A处1
2单项交流电源220V和36V、5V处1
3PLCS7-226或自定台1
4配线板500mm×600mm×20mm块1
5组合开关HZ10-253个1
6交流接触器CJ10-20,线圈电压380V只3
7熔断器及熔芯配R16-60/20套3
套
8熔断器及熔芯配R16-154套2
套
9三联按钮LA10-3H或LA4-3H个2
10接线端子排JX2-11015,500V、10A、15节或配条1
套自定
11木螺丝f3mm×20mm;f3mm×15mm个30
12平垫圈f4mm个30
13塑料软铜线BVR-1.5mm2,颜色自定m20
14塑料软铜线BVR-0.75mm2,颜色自定m10
15别径压端子UT2.5-4,UT1-4个40
16行线槽TC3025,两边打f3.5mm孔条5
17异型塑料管f3mmm0.2

1.PLC安装

(1)安装方式

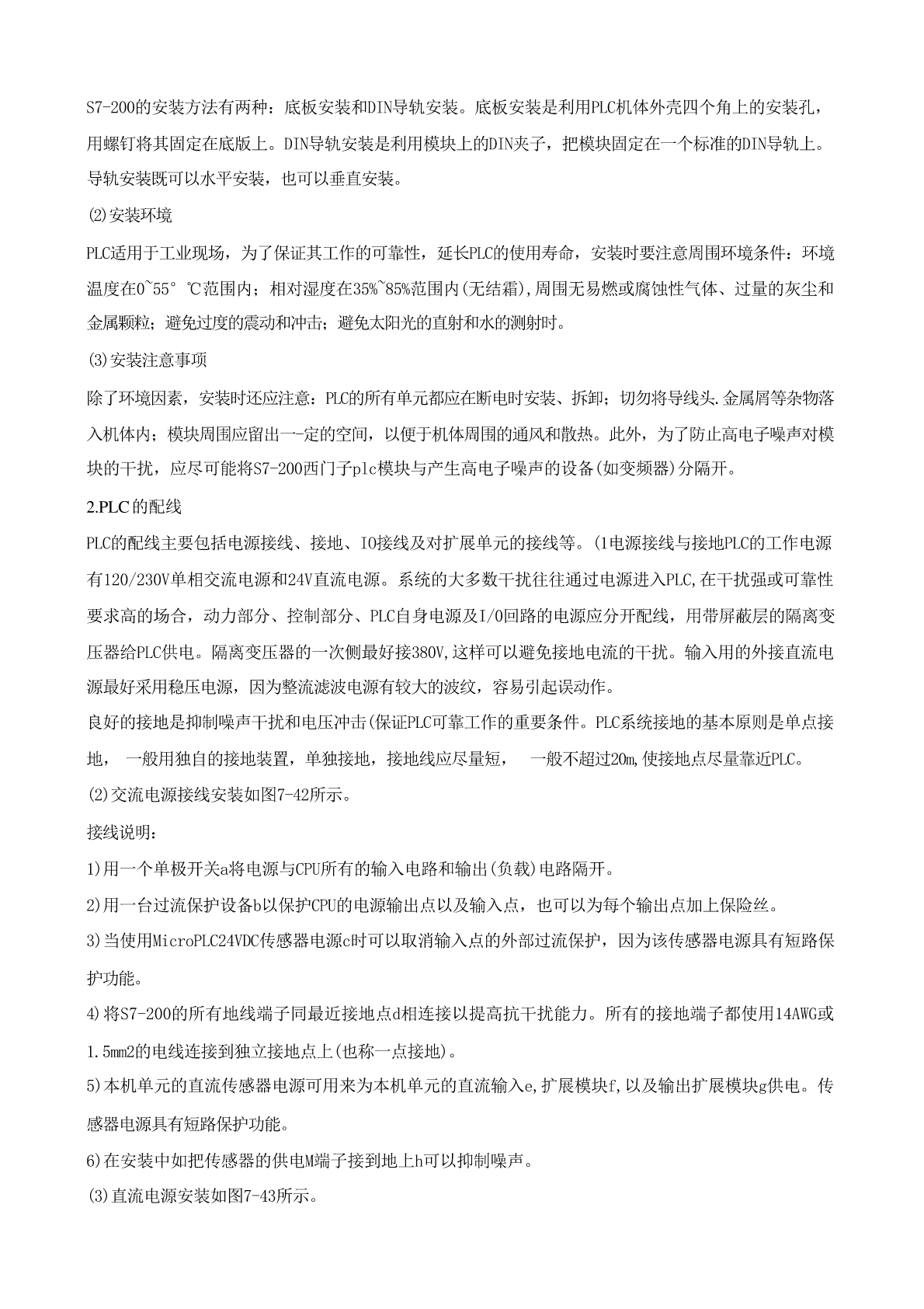

S7-200的安装方法有两种：底板安装和DIN导轨安装。底板安装是利用PLC机体外壳四个角上的安装孔，

用螺钉将其固定在底版上。DIN导轨安装是利用模块上的DIN夹子，把模块固定在一个标准的DIN导轨上。

导轨安装既可以水平安装，也可以垂直安装。

(2)安装环境

PLC适用于工业现场，为了保证其工作的可靠性，延长PLC的使用寿命，安装时要注意周围环境条件：环境

温度在0~55°℃范围内；相对湿度在35%~85%范围内(无结霜),周围无易燃或腐蚀性气体、过量的灰尘和
金属颗粒；避免过度的震动和冲击；避免太阳光的直射和水的测射时。

(3)安装注意事项

除了环境因素，安装时还应注意：PLC的所有单元都应在断电时安装、拆卸；切勿将导线头.金属屑等杂物落

入机体内；模块周围应留出一-定的空间，以便于机体周围的通风和散热。此外，为了防止高电子噪声对模
块的干扰，应尽可能将S7-200西门子plc模块与产生高电子噪声的设备(如变频器)分隔开。

2.PLC的配线

PLC的配线主要包括电源接线、接地、IO接线及对扩展单元的接线等。(1电源接线与接地PLC的工作电源

有120/230V单相交流电源和24V直流电源。系统的大多数干扰往往通过电源进入PLC,在干扰强或可靠性

要求高的场合，动力部分、控制部分、PLC自身电源及I/0回路的电源应分开配线，用带屏蔽层的隔离变

压器给PLC供电。隔离变压器的一次侧最好接380V,这样可以避免接地电流的干扰。输入用的外接直流电

源最好采用稳压电源，因为整流滤波电源有较大的波纹，容易引起误动作。

良好的接地是抑制噪声干扰和电压冲击(保证PLC可靠工作的重要条件。PLC系统接地的基本原则是单点接

地，一般用独自的接地装置，单独接地，接地线应尽量短，一般不超过20m,使接地点尽量靠近PLC。

(2)交流电源接线安装如图7-42所示。

接线说明：

1)用一个单极开关a将电源与CPU所有的输入电路和输出(负载)电路隔开。

2)用一台过流保护设备b以保护CPU的电源输出点以及输入点，也可以为每个输出点加上保险丝。

3)当使用MicroPLC24VDC传感器电源c时可以取消输入点的外部过流保护，因为该传感器电源具有短路保

护功能。

4)将S7-200的所有地线端子同最近接地点d相连接以提高抗干扰能力。所有的接地端子都使用14AWG或

1.5mm2的电线连接到独立接地点上(也称一点接地)。
5)本机单元的直流传感器电源可用来为本机单元的直流输入e,扩展模块f,以及输出扩展模块g供电。传

感器电源具有短路保护功能。

6)在安装中如把传感器的供电M端子接到地上h可以抑制噪声。

(3)直流电源安装如图7-43所示。

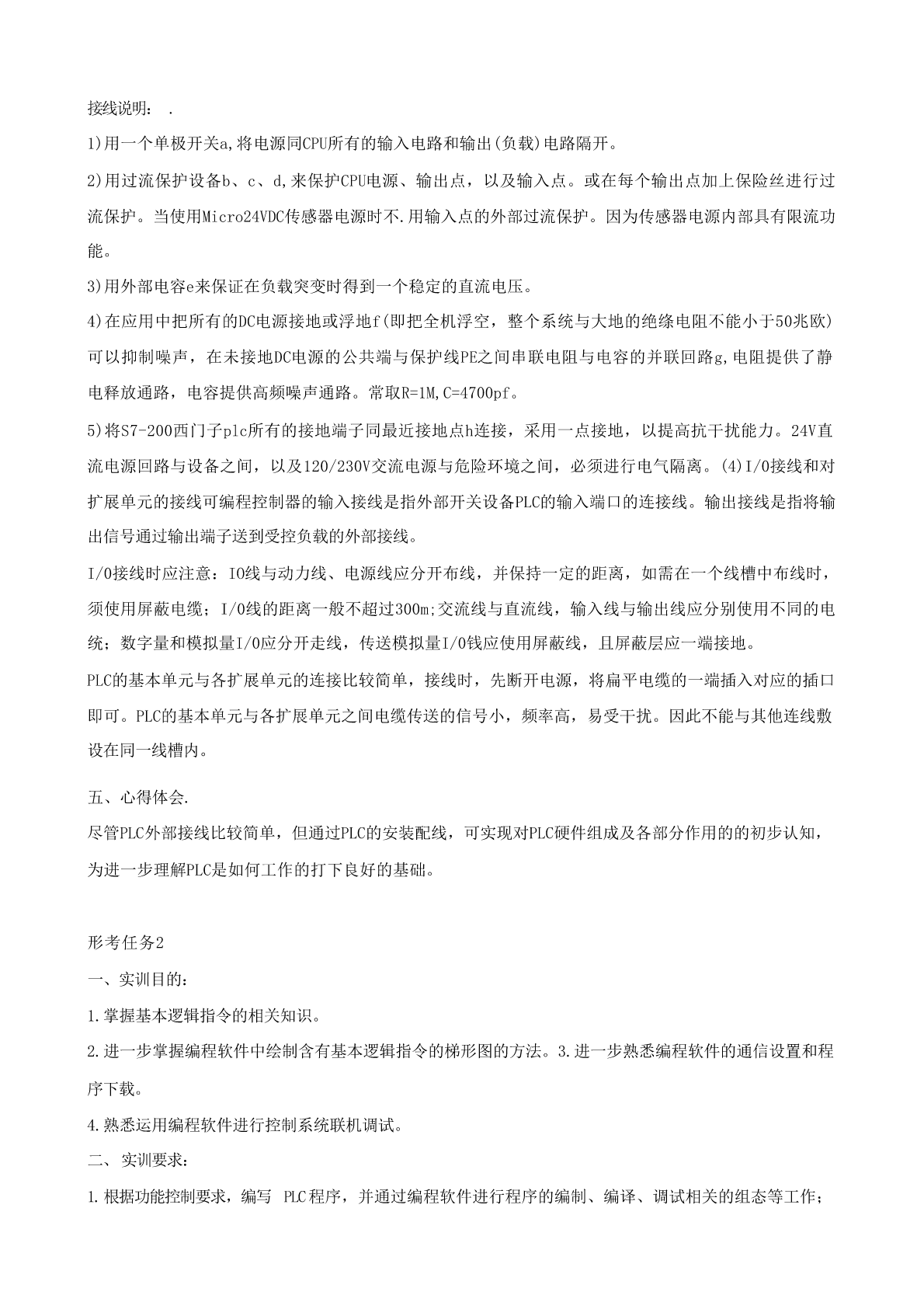

接线说明：.

1)用一个单极开关a,将电源同CPU所有的输入电路和输出(负载)电路隔开。

2)用过流保护设备b、c、d,来
