文本预览

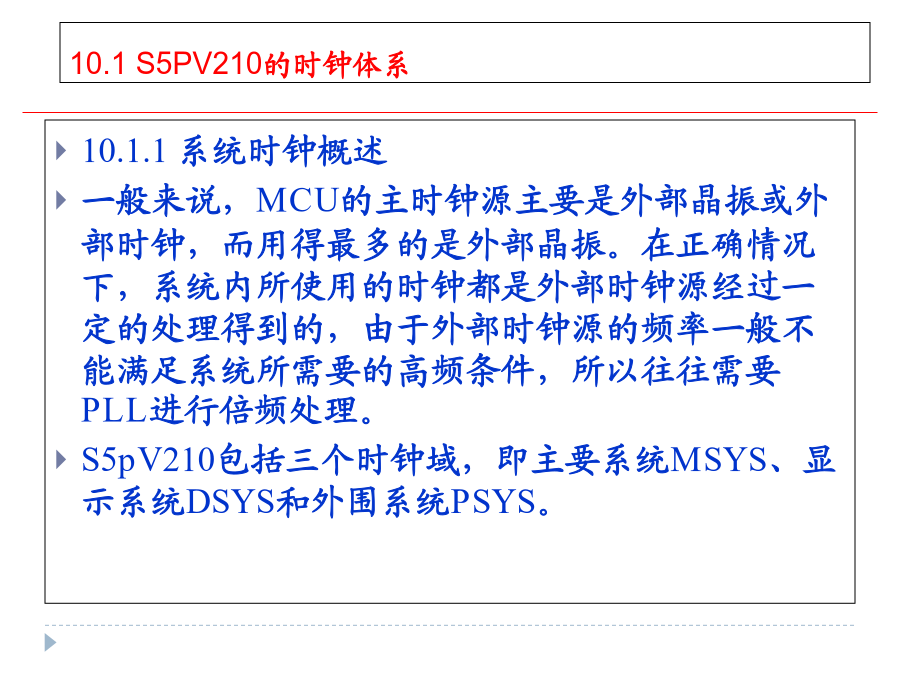

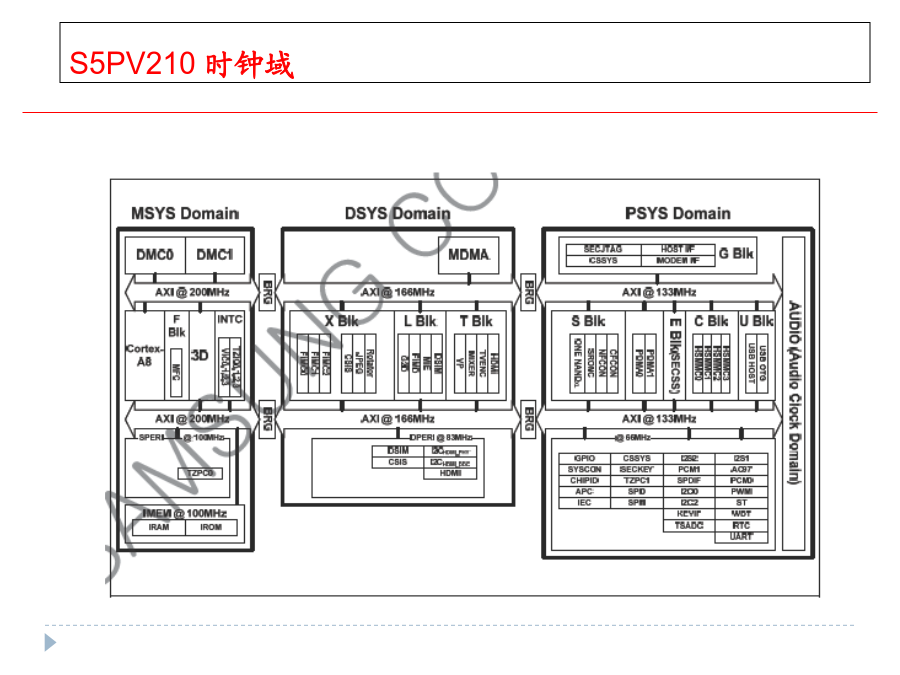

第10章系统时钟与定时器210.1S5PV210的时钟体系S5PV210时钟域10.1.2时钟声明10.1.3时钟的产生10.1.4每个子块最大工作频率10.1.5时钟配置过程10.1.6系统时钟相关寄存器10.2实时时钟RTC10.2.2实时时钟操作10.3PWM定时器10.3.2PWM定时器操作10.3.3PWM定时器特殊寄存器10.3.3PWM定时器特殊寄存器10.3.3PWM定时器特殊寄存器10.3.3PWM定时器特殊寄存器10.4WATCHDOG定时器看门狗定时器功能模块图10.5定时器使用实例10.5.1PWM编程实例	**配置定时器输入频率，使用timer1
	**TimerInputClockFrequency=PCLK/({prescalervalue+1})/{dividervalue}
	**=66MHz/(65+1)/8=125000
	**假设输出频率为n，则
	**TCNTB1=1125000/n
	*/
	TCFG0=65;
	TCFG1=3<<4;//7:4位为0011，表示1/8分频

	/*产生1Hz,占空比为50%的输出频率*/
	TCNTB1=125000/1;//递减缓冲寄存器值为定时器输出频率=125000
	TCMPB1=TCNTB1/2;//比较缓冲寄存器值为125000/2,控制占空比为50%

	TCON=(1<<9);	/*手动更新on*/
	TCON=(1<<8)|(1<<11);	/*启动定时器/手动更新off/自动重载开启*/

	while(1);

	return0;
}10.5.2WATCHDOG编程实例本章小结案例一：基于Linux餐厅点菜系统的设计与开发后端测试硬件系统
