一种可调节音色的笛子.pdf

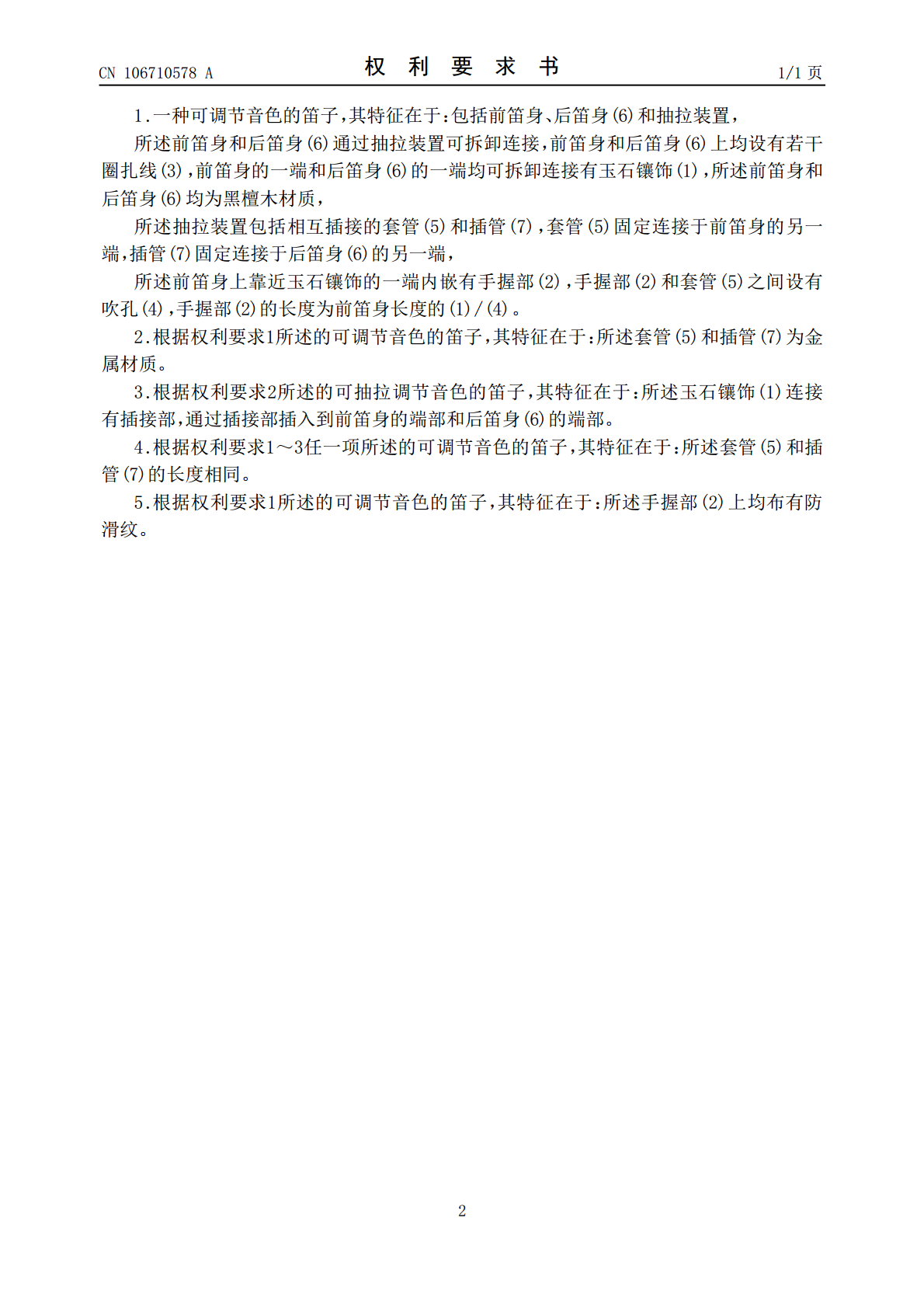

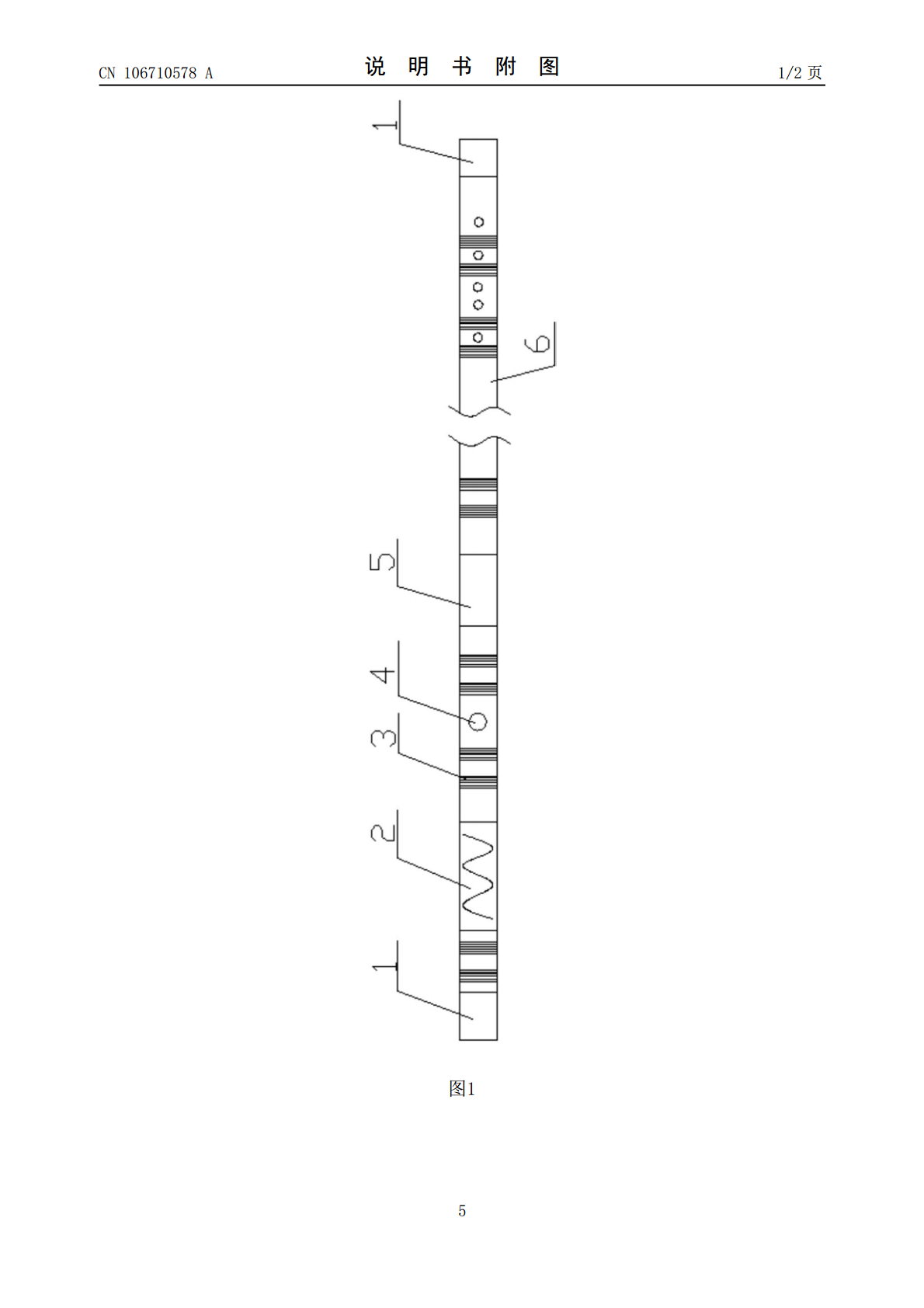

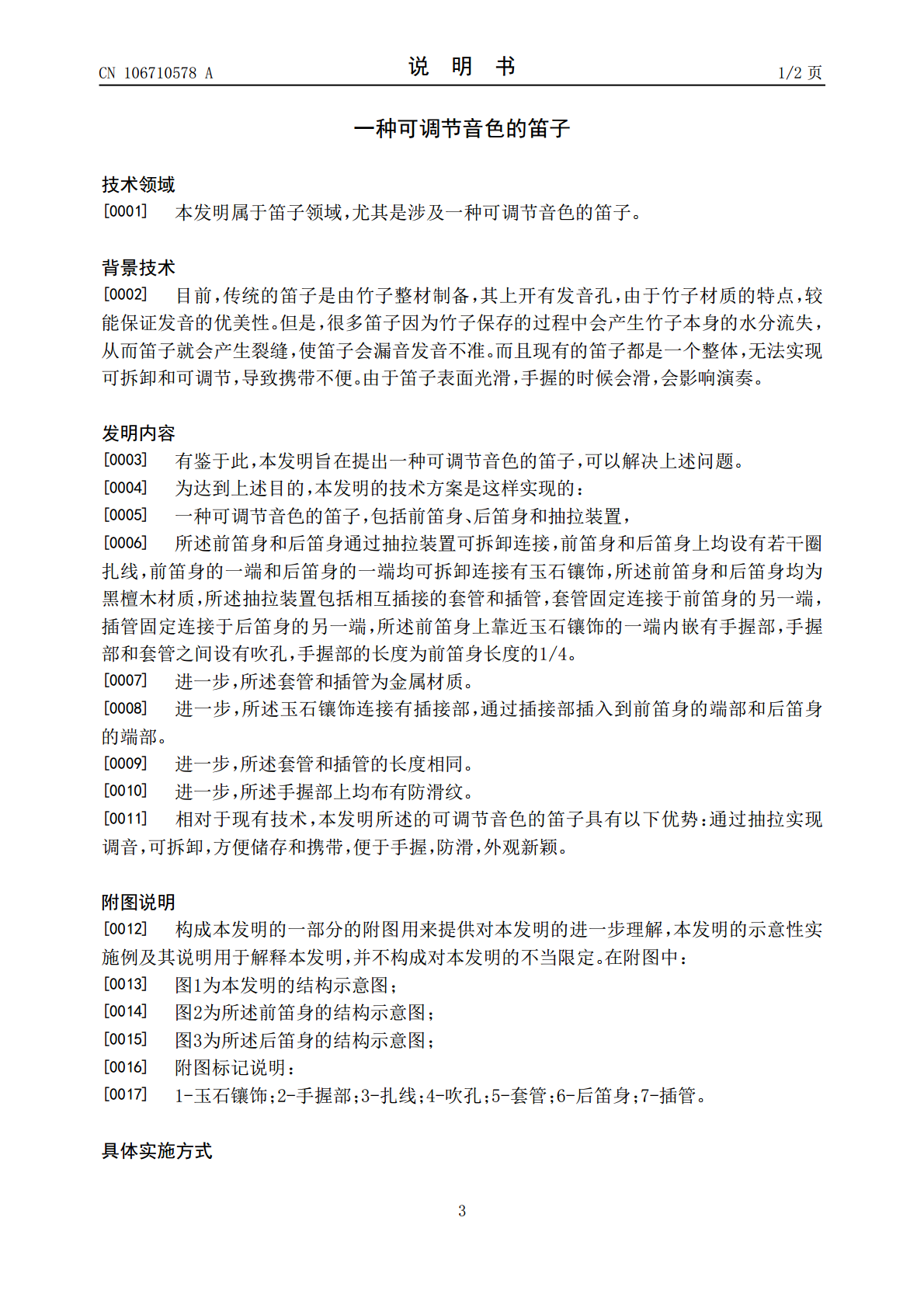

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106710578A(43)申请公布日2017.05.24(21)申请号201611210914.6(22)申请日2016.12.24(71)申请人天津市双翼乐器有限公司地址301800天津市宝坻区钰华街邓家庄(72)发明人郑海滨(74)专利代理机构天津滨海科纬知识产权代理有限公司12211代理人张峻(51)Int.Cl.G10D7/00(2006.01)G10D9/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种可调节音色的笛子(57)摘要本发明公开了一种可调节音色的笛子，包括前笛身、后笛身和抽拉装置，所述前笛身和后笛身通过抽拉装置可拆卸连接，所述抽拉装置包括相互插接的套管和插管，套管固定连接于前笛身的另一端，插管固定连接于后笛身的另一端，套管和插管为金属材质。本发明通过抽拉实现调音，可拆卸，方便储存和携带，便于手握，防滑，外观新颖。CN106710578ACN106710578A权利要求书1/1页1.一种可调节音色的笛子，其特征在于：包括前笛身、后笛身(6)和抽拉装置，所述前笛身和后笛身(6)通过抽拉装置可拆卸连接，前笛身和后笛身(6)上均设有若干圈扎线(3)，前笛身的一端和后笛身(6)的一端均可拆卸连接有玉石镶饰(1)，所述前笛身和后笛身(6)均为黑檀木材质，所述抽拉装置包括相互插接的套管(5)和插管(7)，套管(5)固定连接于前笛身的另一端，插管(7)固定连接于后笛身(6)的另一端，所述前笛身上靠近玉石镶饰的一端内嵌有手握部(2)，手握部(2)和套管(5)之间设有吹孔(4)，手握部(2)的长度为前笛身长度的(1)/(4)。2.根据权利要求1所述的可调节音色的笛子，其特征在于：所述套管(5)和插管(7)为金属材质。3.根据权利要求2所述的可抽拉调节音色的笛子，其特征在于：所述玉石镶饰(1)连接有插接部，通过插接部插入到前笛身的端部和后笛身(6)的端部。4.根据权利要求1～3任一项所述的可调节音色的笛子，其特征在于：所述套管(5)和插管(7)的长度相同。5.根据权利要求1所述的可调节音色的笛子，其特征在于：所述手握部(2)上均布有防滑纹。2CN106710578A说明书1/2页一种可调节音色的笛子技术领域[0001]本发明属于笛子领域，尤其是涉及一种可调节音色的笛子。背景技术[0002]目前，传统的笛子是由竹子整材制备，其上开有发音孔，由于竹子材质的特点，较能保证发音的优美性。但是，很多笛子因为竹子保存的过程中会产生竹子本身的水分流失，从而笛子就会产生裂缝，使笛子会漏音发音不准。而且现有的笛子都是一个整体，无法实现可拆卸和可调节，导致携带不便。由于笛子表面光滑，手握的时候会滑，会影响演奏。发明内容[0003]有鉴于此，本发明旨在提出一种可调节音色的笛子，可以解决上述问题。[0004]为达到上述目的，本发明的技术方案是这样实现的：[0005]一种可调节音色的笛子，包括前笛身、后笛身和抽拉装置，[0006]所述前笛身和后笛身通过抽拉装置可拆卸连接，前笛身和后笛身上均设有若干圈扎线，前笛身的一端和后笛身的一端均可拆卸连接有玉石镶饰，所述前笛身和后笛身均为黑檀木材质，所述抽拉装置包括相互插接的套管和插管，套管固定连接于前笛身的另一端，插管固定连接于后笛身的另一端，所述前笛身上靠近玉石镶饰的一端内嵌有手握部，手握部和套管之间设有吹孔，手握部的长度为前笛身长度的1/4。[0007]进一步，所述套管和插管为金属材质。[0008]进一步，所述玉石镶饰连接有插接部，通过插接部插入到前笛身的端部和后笛身的端部。[0009]进一步，所述套管和插管的长度相同。[0010]进一步，所述手握部上均布有防滑纹。[0011]相对于现有技术，本发明所述的可调节音色的笛子具有以下优势：通过抽拉实现调音，可拆卸，方便储存和携带，便于手握，防滑，外观新颖。附图说明[0012]构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：[0013]图1为本发明的结构示意图；[0014]图2为所述前笛身的结构示意图；[0015]图3为所述后笛身的结构示意图；[0016]附图标记说明：[0017]1-玉石镶饰；2-手握部；3-扎线；4-吹孔；5-套管；6-后笛身；7-插管。具体实施方式3CN106710578A说明书2/2页[0018]需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。[0019]在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示
