怎样认识电阻.ppt

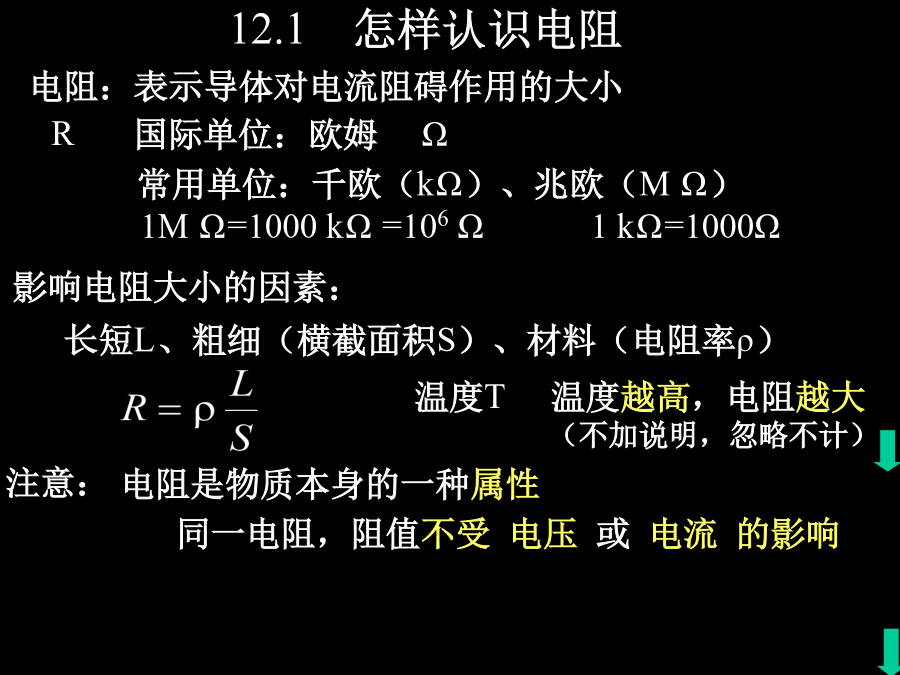

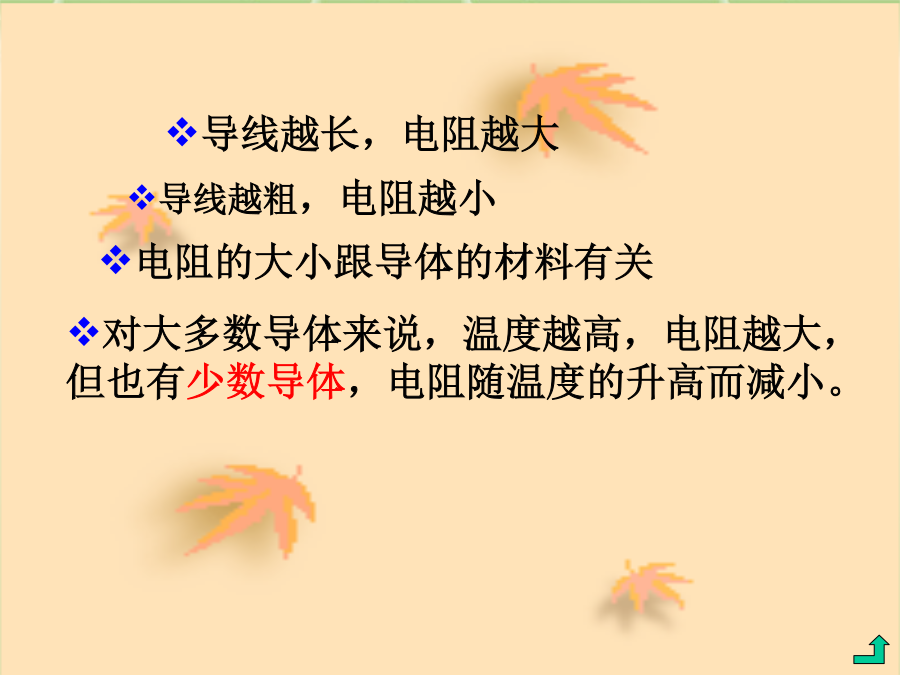

电阻：表示导体对电流阻碍作用的大小导线越长，电阻越大变阻器:结构示意图2、白炽灯用久了灯丝变细，灯丝电阻变_________，灯泡变；灯泡的灯丝断了，如果搭上继续使用，则其电阻变_______，灯泡变，因为灯丝。2、在检查一玩具电路时，发现其中一个10Ω电阻坏了，但手边只有几只20Ω的电阻。你能想出解决的办法吗？1、下表列出了一些材料制成的长1m，横截面积为1mm2的导线在20℃时的电阻值根据表中数据回答：1.滑动变阻器是通过改变接入电路中的来改变接入电路的电阻值，从而改变电路中的电流。一滑动变阻器的铭牌上标有“20Ω2Ａ”的字样，其中20Ω表示，2Ａ表示。4、如图，将两只滑动变阻器按图示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在()A、P1放在最右端，P2放最右端B、P1放在最左端，P2放最左端C、P1放在最右端，P2放最左端D、P1放在最左端，P2放最右端1、小明要研究灯泡亮度与流过小灯泡电流的关系，已连接的部分电路如下图所示，请将电路连接完整，并画出对应的电路图．2、如下图，某同学想利用以下器材设计测电阻R的电路。用笔画线代替导线，元件连成电路。1、电位器是变阻器的一种，如图，如果把它与灯泡串联起来，可利用它改变灯的亮度。现想使滑动触头顺时针转动时，灯泡变暗，下列连法正确的是（）A、连接A、CB、连接B、CC、连接A、BD、以上都不正确
