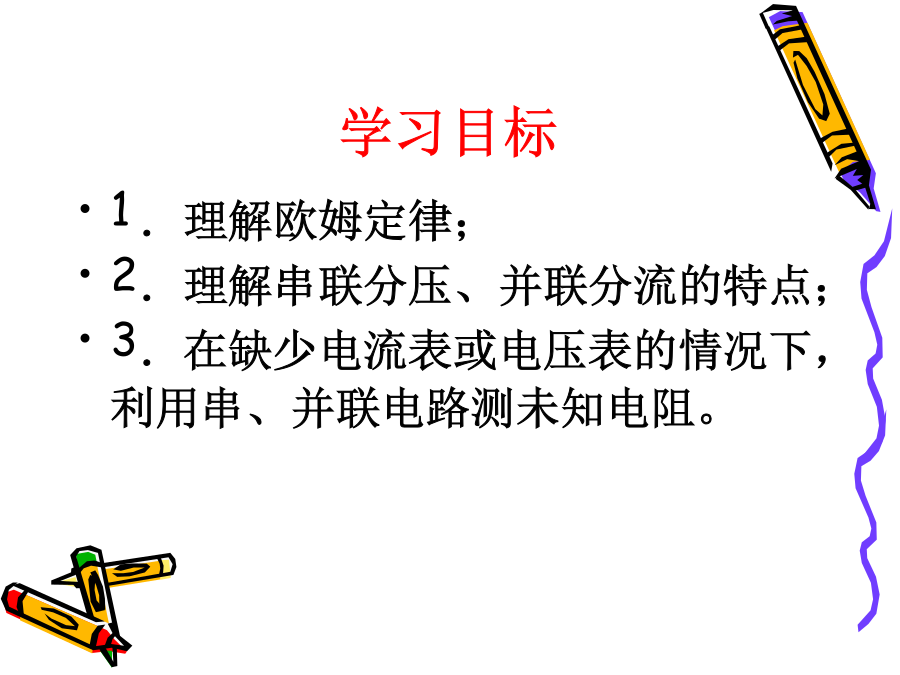

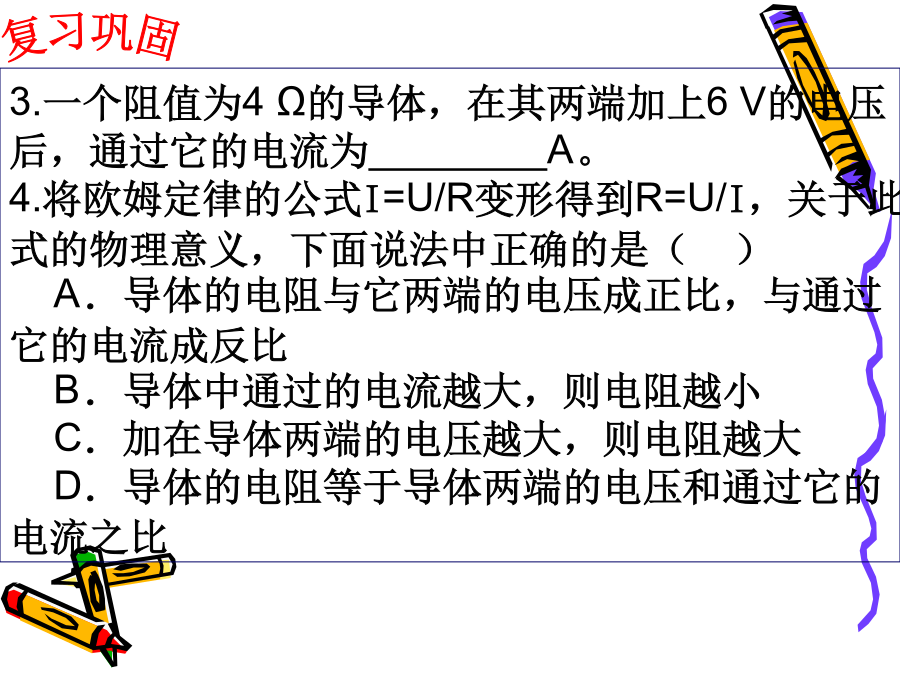

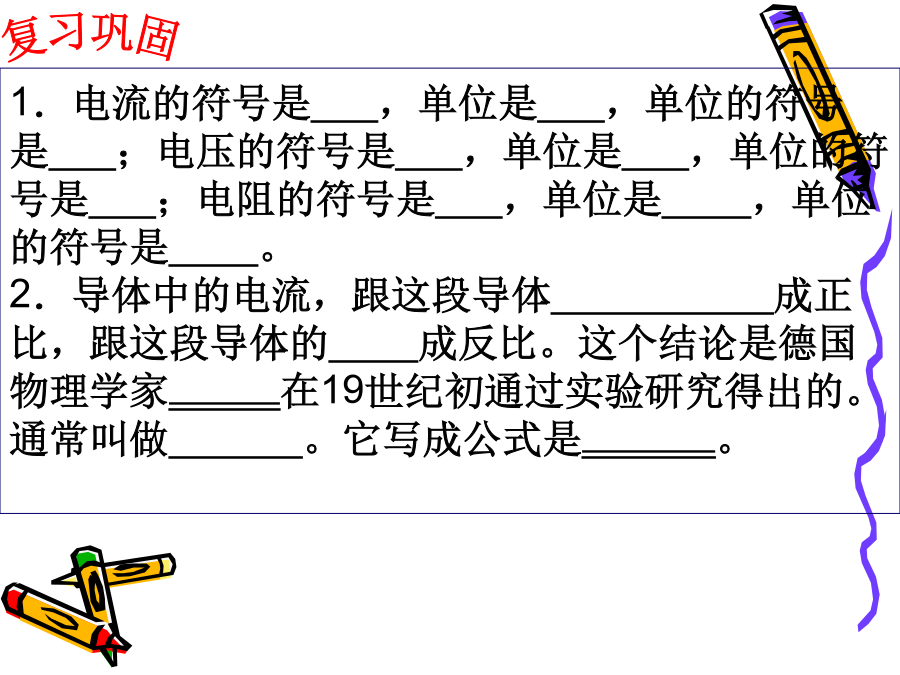

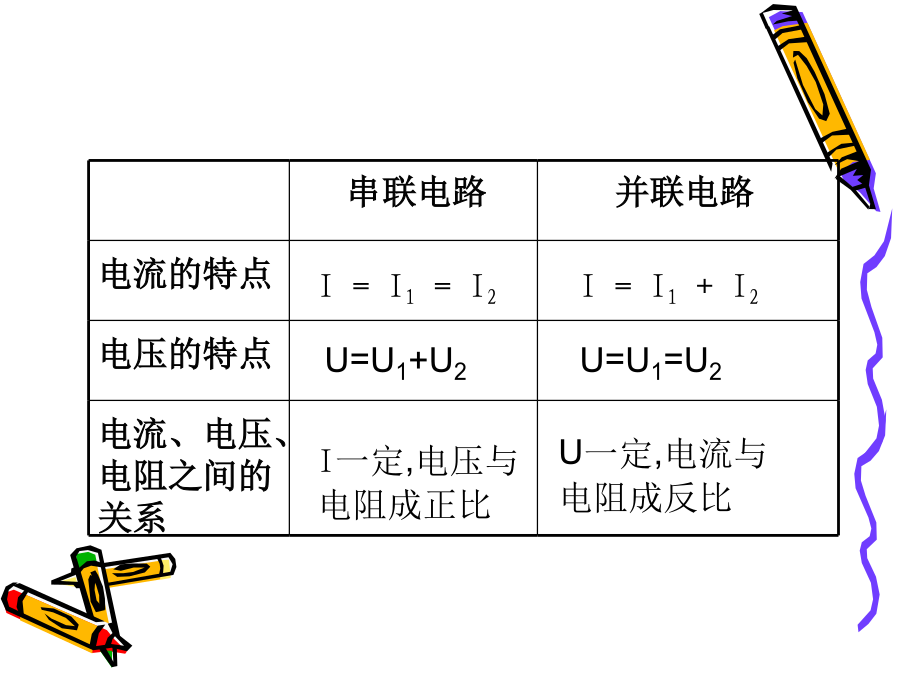

第4节欧姆定律在串、并联电路中的应用学习目标复习巩固复习巩固例1：如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I’。串联分压伏安法测电阻法方案Step1：用电压表测量出定值电阻R1两端的电压U1，根据欧姆定律可得。Step2：用电压表测量出未知电阻Rx两端的电压Ux，根据欧姆定律的变形式。Step3：因为R1与Rx串联，所以Ix=I1，由此可以推出反馈练习一解法一：例1：如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1’和电路的总电流I’。并联分流反馈练习二小结谢谢！
