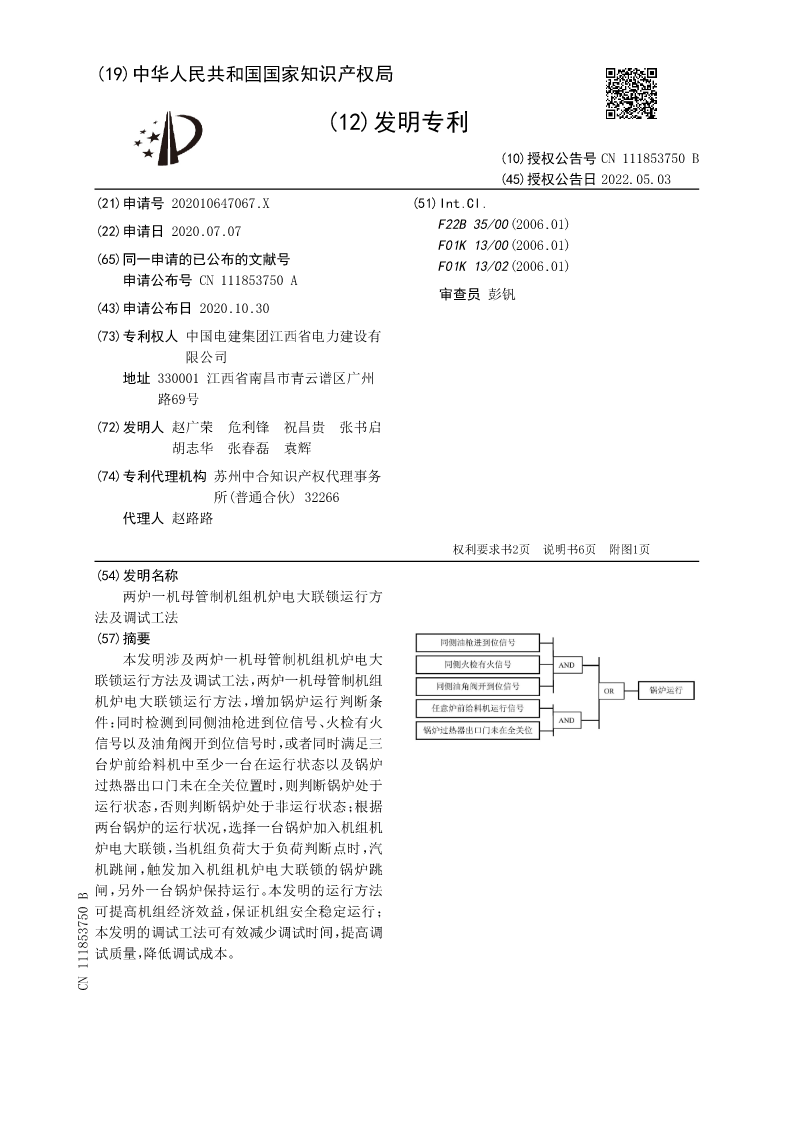

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111853750B
(45)授权公告日2022.05.03
(21)申请号202010647067.X(51)Int.Cl.
(22)申请日2020.07.07F22B35/00(2006.01)
F01K13/00(2006.01)
(65)同一申请的已公布的文献号F01K13/02(2006.01)
申请公布号CN111853750A
审查员彭钒
(43)申请公布日2020.10.30

(73)专利权人中国电建集团江西省电力建设有
限公司
地址330001江西省南昌市青云谱区广州
路69号
(72)发明人赵广荣危利锋祝昌贵张书启
胡志华张春磊袁辉
(74)专利代理机构苏州中合知识产权代理事务
所(普通合伙)32266
代理人赵路路

权利要求书2页说明书6页附图1页
(54)发明名称
两炉一机母管制机组机炉电大联锁运行方
法及调试工法
(57)摘要
本发明涉及两炉一机母管制机组机炉电大
联锁运行方法及调试工法，两炉一机母管制机组
机炉电大联锁运行方法，增加锅炉运行判断条
件：同时检测到同侧油枪进到位信号、火检有火
信号以及油角阀开到位信号时，或者同时满足三
台炉前给料机中至少一台在运行状态以及锅炉
过热器出口门未在全关位置时，则判断锅炉处于
运行状态，否则判断锅炉处于非运行状态；根据
两台锅炉的运行状况，选择一台锅炉加入机组机
炉电大联锁，当机组负荷大于负荷判断点时，汽
机跳闸，触发加入机组机炉电大联锁的锅炉跳
闸，另外一台锅炉保持运行。本发明的运行方法
可提高机组经济效益，保证机组安全稳定运行；
本发明的调试工法可有效减少调试时间，提高调
试质量，降低调试成本。
CN111853750B

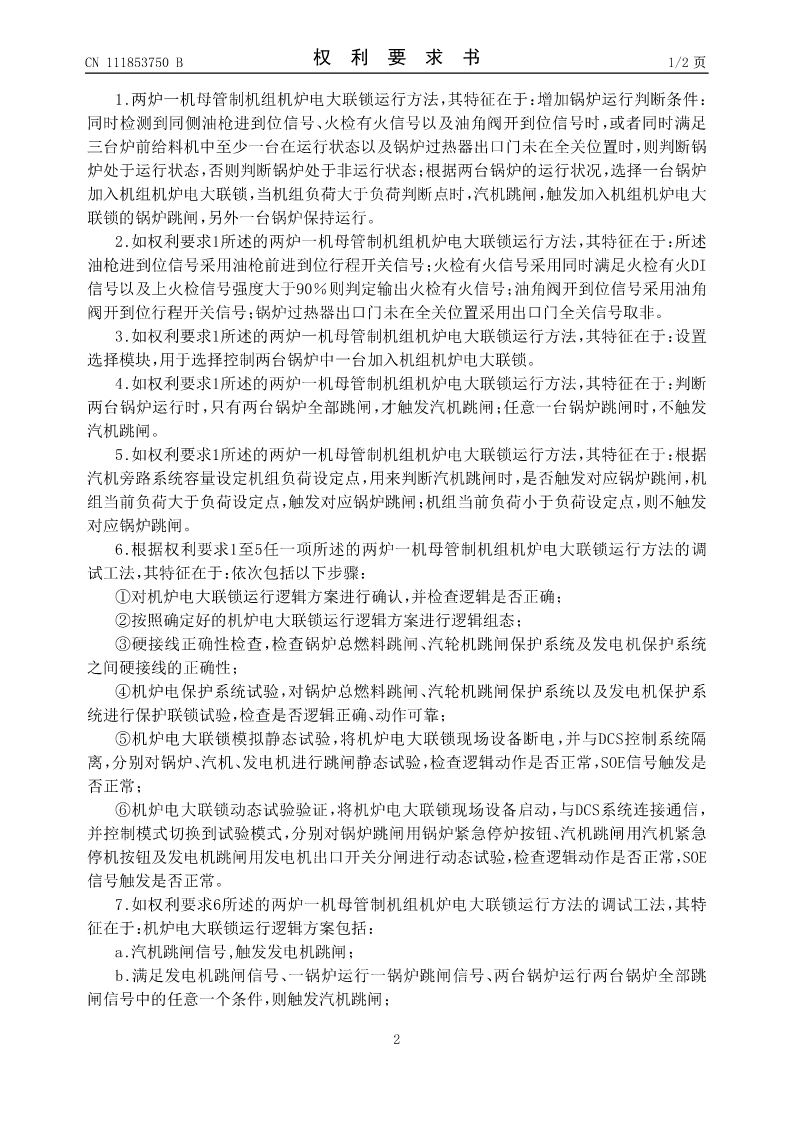

CN111853750B权利要求书1/2页

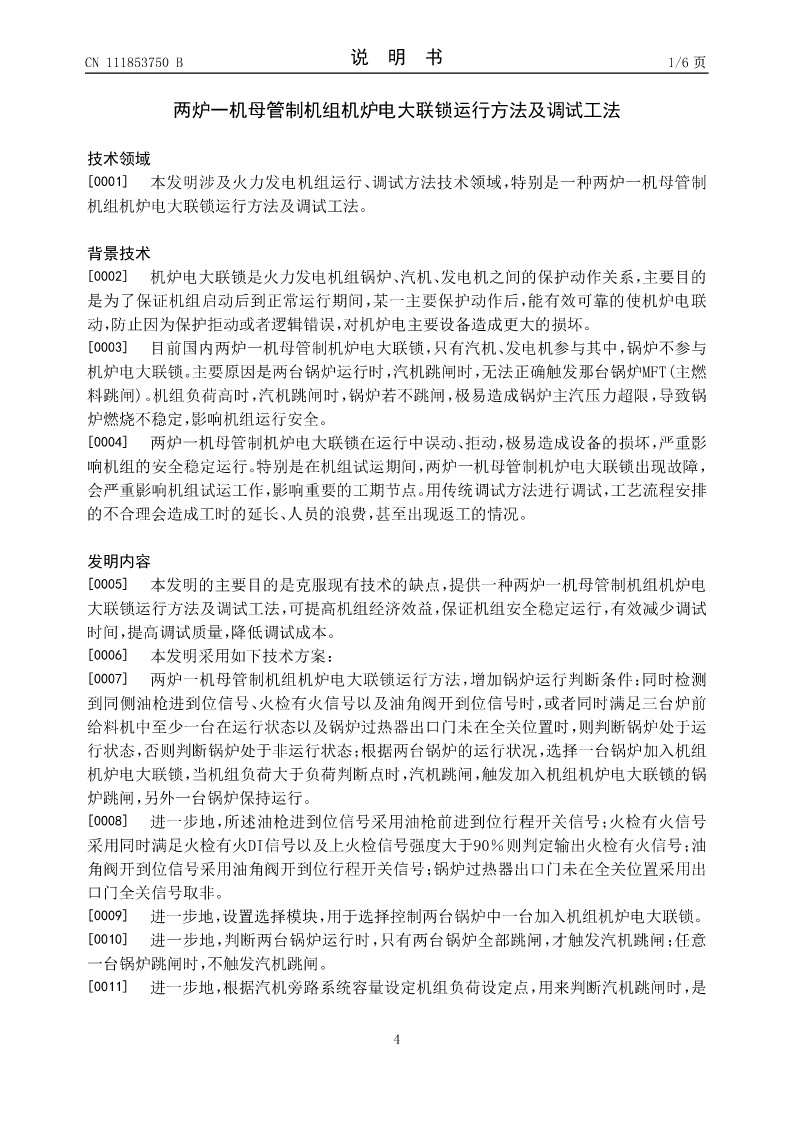

1.两炉一机母管制机组机炉电大联锁运行方法，其特征在于：增加锅炉运行判断条件：
同时检测到同侧油枪进到位信号、火检有火信号以及油角阀开到位信号时，或者同时满足
三台炉前给料机中至少一台在运行状态以及锅炉过热器出口门未在全关位置时，则判断锅
炉处于运行状态，否则判断锅炉处于非运行状态；根据两台锅炉的运行状况，选择一台锅炉
加入机组机炉电大联锁，当机组负荷大于负荷判断点时，汽机跳闸，触发加入机组机炉电大
联锁的锅炉跳闸，另外一台锅炉保持运行。
2.如权利要求1所述的两炉一机母管制机组机炉电大联锁运行方法，其特征在于：所述
油枪进到位信号采用油枪前进到位行程开关信号；火检有火信号采用同时满足火检有火DI
信号以及上火检信号强度大于90％则判定输出火检有火信号；油角阀开到位信号采用油角
阀开到位行程开关信号；锅炉过热器出口门未在全关位置采用出口门全关信号取非。
3.如权利要求1所述的两炉一机母管制机组机炉电大联锁运行方法，其特征在于：设置
选择模块，用于选择控制两台锅炉中一台加入机组机炉电大联锁。
4.如权利要求1所述的两炉一机母管制机组机炉电大联锁运行方法，其特征在于：判断
两台锅炉运行时，只有两台锅炉全部跳闸，才触发汽机跳闸；任意一台锅炉跳闸时，不触发
汽机跳闸。
5.如权利要求1所述的两炉一机母管制机组机炉电大联锁运行方法，其特征在于：根据
汽机旁路系统容量设定机组负荷设定点，用来判断汽机跳闸时，是否触发对应锅炉跳闸，机
组当前负荷大于负荷设定点，触发对应锅炉跳闸；机组当前负荷小于负荷设定点，则不触发
对应锅炉跳闸。

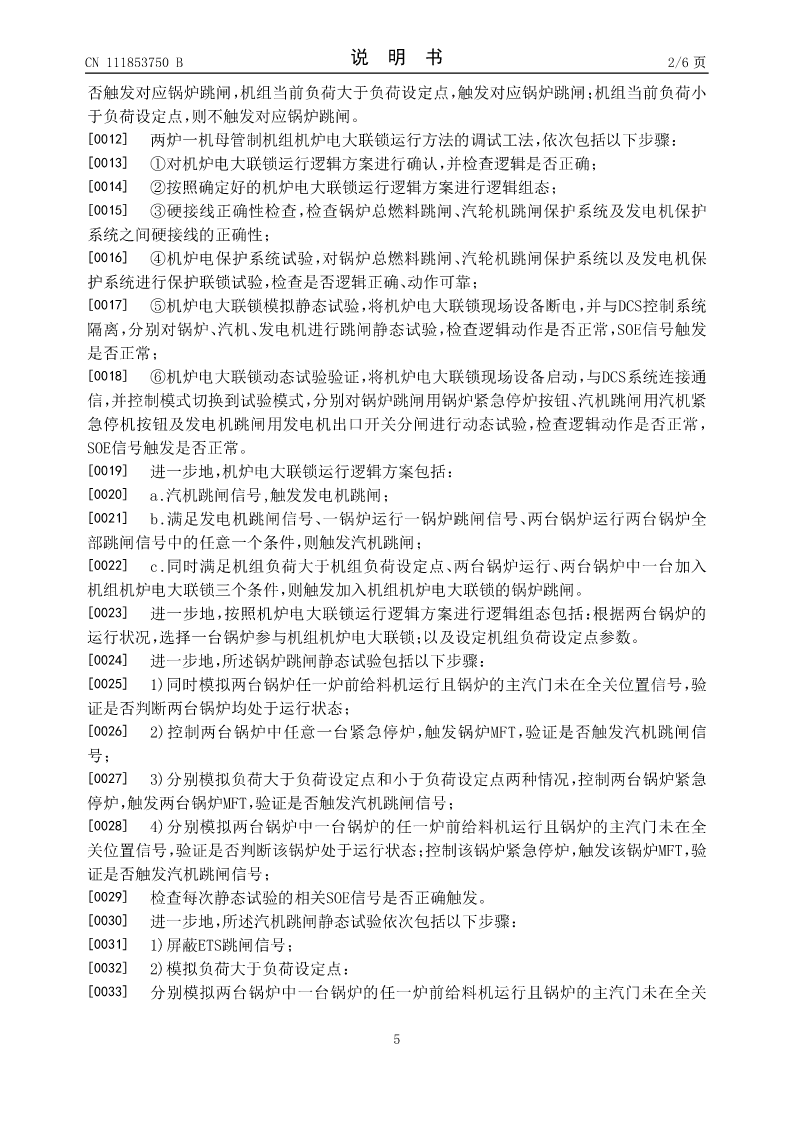

6.根据权利要求1至5任一项所述的两炉一机母管制机组机炉电大联锁运行方法的调
试工法，其特征在于：依次包括以下步骤：
①对机炉电大联锁运行逻辑方案进行确认，并检查逻辑是否正确；
②按照确定好的机炉电大联锁运行逻辑方案进行逻辑组态；
③硬接线正确性检查，检查锅炉总燃料跳闸、汽轮机跳闸保护系统及发电机保护系统
之间硬接线的正确性；
④机炉电保护系统试验，对锅炉总燃料跳闸、汽轮机跳闸保护系统以及发电机保护系
统进行保护联锁试验，检查是否逻辑正确、动作可靠；
⑤机炉电大联锁模拟静态试验，将机炉电大联锁现场设备断电，并与DCS控制系统隔
离，分别对锅炉、汽机、发电机进行跳闸静态试验，检查逻辑动作是否正常，SOE信号触发是
否正常；
⑥机炉电大联锁动态试验验证，将机炉电大联锁现场设备启动，与DCS系统连接通信，
并控制模式切换到试验模式，分别对锅炉跳闸用锅炉紧急停炉按钮、汽机跳闸用汽机紧急
停机按钮及发电机跳闸用发电机出口开关分闸进行动态试验，检查逻辑动作是否正常，SOE
信号触发是否正常。
7.如权利要求6所述的两炉一机母管制机组机炉电大联锁运行方法的调试工法，其特
征在于：机炉电大联锁运行逻辑方案包括：
a.汽机跳闸信号,触发发电机跳闸；

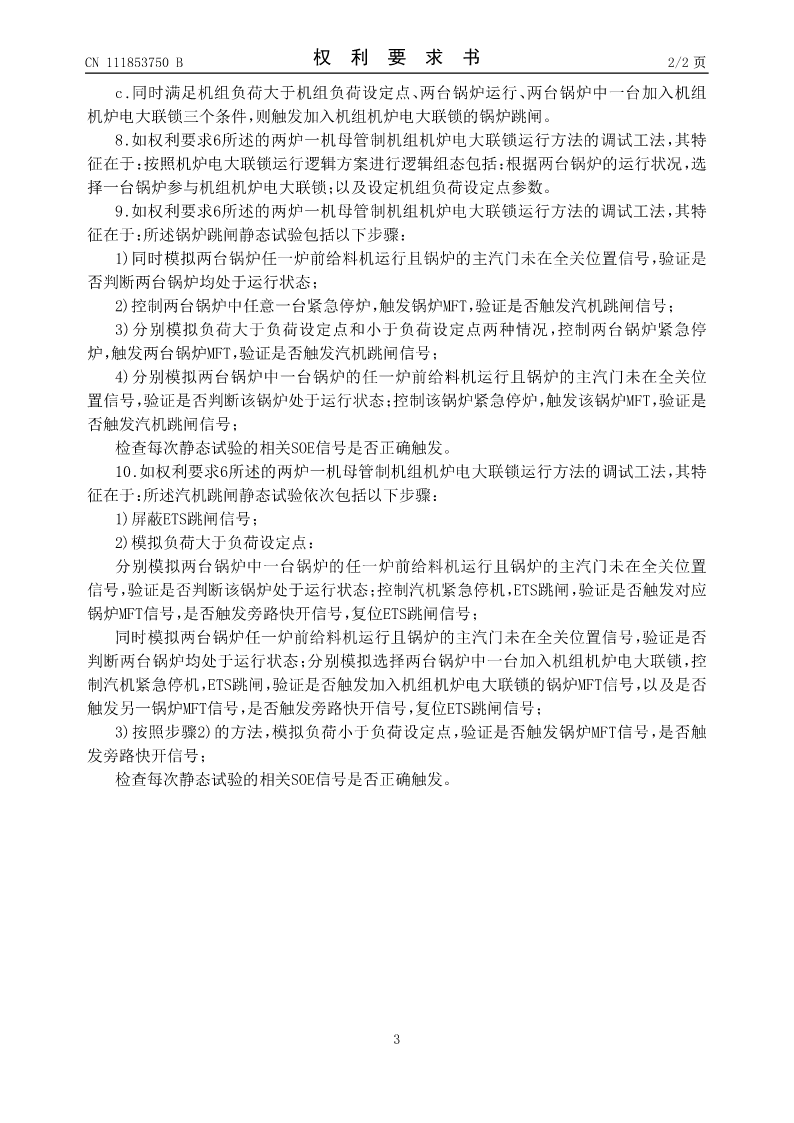

b.满足发电机跳闸信号、一锅炉运行一锅炉跳闸信号、两台锅炉运行
