202211143543X一种含氟消泡剂及其制备方法.pdf

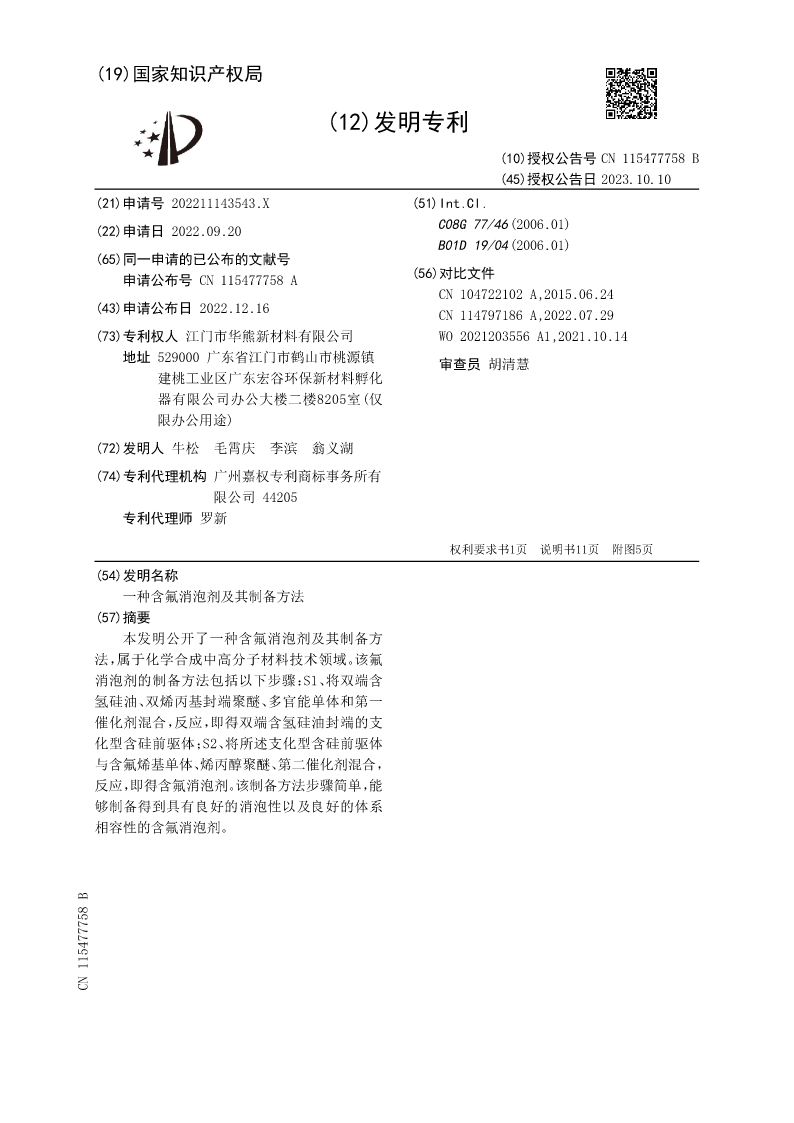

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN115477758B
(45)授权公告日2023.10.10
(21)申请号202211143543.X(51)Int.Cl.
(22)申请日2022.09.20C08G77/46(2006.01)
B01D19/04(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN115477758A(56)对比文件
CN104722102A,2015.06.24
(43)申请公布日2022.12.16CN114797186A,2022.07.29
(73)专利权人江门市华熊新材料有限公司WO2021203556A1,2021.10.14
地址529000广东省江门市鹤山市桃源镇审查员胡清慧
建桃工业区广东宏谷环保新材料孵化

器有限公司办公大楼二楼8205室(仅
限办公用途)
(72)发明人牛松毛霄庆李滨翁义湖
(74)专利代理机构广州嘉权专利商标事务所有
限公司44205
专利代理师罗新

权利要求书1页说明书11页附图5页
(54)发明名称
一种含氟消泡剂及其制备方法
(57)摘要
本发明公开了一种含氟消泡剂及其制备方
法，属于化学合成中高分子材料技术领域。该氟
消泡剂的制备方法包括以下步骤：S1、将双端含
氢硅油、双烯丙基封端聚醚、多官能单体和第一
催化剂混合，反应，即得双端含氢硅油封端的支
化型含硅前驱体；S2、将所述支化型含硅前驱体
与含氟烯基单体、烯丙醇聚醚、第二催化剂混合，
反应，即得含氟消泡剂。该制备方法步骤简单，能
够制备得到具有良好的消泡性以及良好的体系
相容性的含氟消泡剂。
CN115477758B

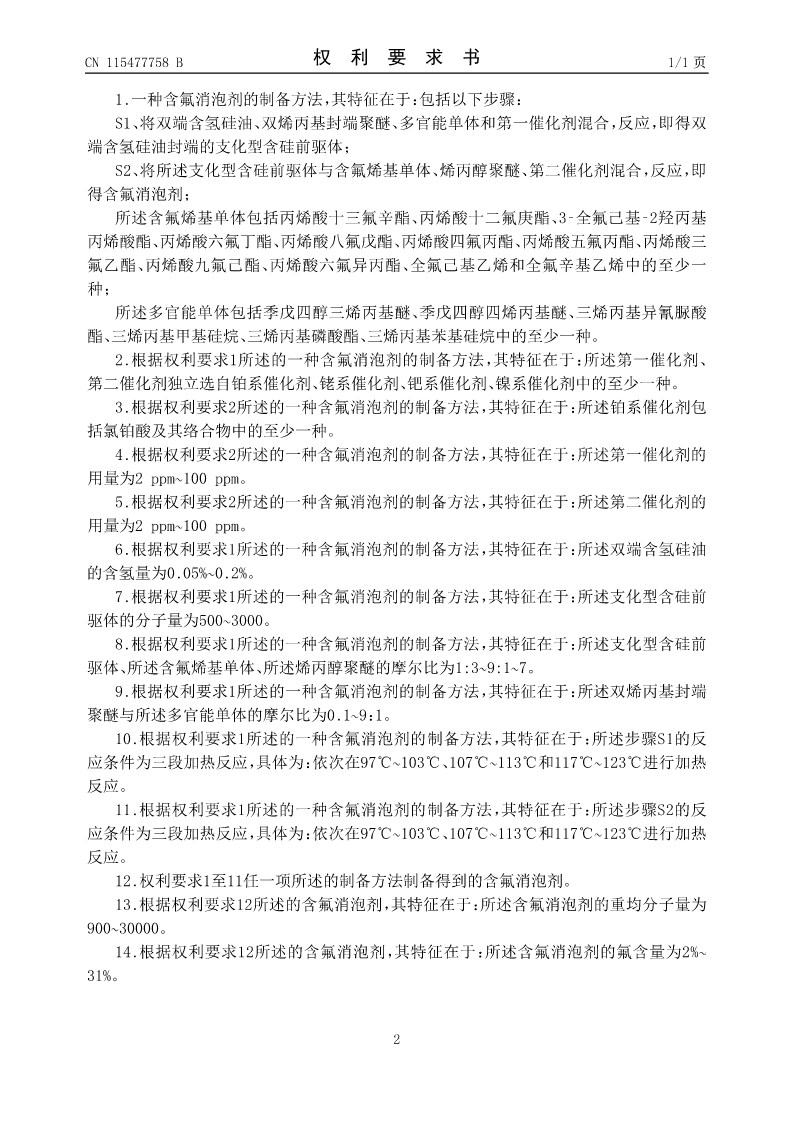

CN115477758B权利要求书1/1页

1.一种含氟消泡剂的制备方法，其特征在于：包括以下步骤：
S1、将双端含氢硅油、双烯丙基封端聚醚、多官能单体和第一催化剂混合，反应，即得双
端含氢硅油封端的支化型含硅前驱体；
S2、将所述支化型含硅前驱体与含氟烯基单体、烯丙醇聚醚、第二催化剂混合，反应，即
得含氟消泡剂；
所述含氟烯基单体包括丙烯酸十三氟辛酯、丙烯酸十二氟庚酯、3‑全氟己基‑2羟丙基
丙烯酸酯、丙烯酸六氟丁酯、丙烯酸八氟戊酯、丙烯酸四氟丙酯、丙烯酸五氟丙酯、丙烯酸三
氟乙酯、丙烯酸九氟己酯、丙烯酸六氟异丙酯、全氟己基乙烯和全氟辛基乙烯中的至少一
种；
所述多官能单体包括季戊四醇三烯丙基醚、季戊四醇四烯丙基醚、三烯丙基异氰脲酸
酯、三烯丙基甲基硅烷、三烯丙基磷酸酯、三烯丙基苯基硅烷中的至少一种。
2.根据权利要求1所述的一种含氟消泡剂的制备方法，其特征在于：所述第一催化剂、
第二催化剂独立选自铂系催化剂、铑系催化剂、钯系催化剂、镍系催化剂中的至少一种。
3.根据权利要求2所述的一种含氟消泡剂的制备方法，其特征在于：所述铂系催化剂包
括氯铂酸及其络合物中的至少一种。
4.根据权利要求2所述的一种含氟消泡剂的制备方法，其特征在于：所述第一催化剂的
用量为2ppm~100ppm。
5.根据权利要求2所述的一种含氟消泡剂的制备方法，其特征在于：所述第二催化剂的
用量为2ppm~100ppm。
6.根据权利要求1所述的一种含氟消泡剂的制备方法，其特征在于：所述双端含氢硅油
的含氢量为0.05%~0.2%。
7.根据权利要求1所述的一种含氟消泡剂的制备方法，其特征在于：所述支化型含硅前
驱体的分子量为500~3000。
8.根据权利要求1所述的一种含氟消泡剂的制备方法，其特征在于：所述支化型含硅前
驱体、所述含氟烯基单体、所述烯丙醇聚醚的摩尔比为1:3~9:1~7。
9.根据权利要求1所述的一种含氟消泡剂的制备方法，其特征在于：所述双烯丙基封端
聚醚与所述多官能单体的摩尔比为0.1~9：1。
10.根据权利要求1所述的一种含氟消泡剂的制备方法，其特征在于：所述步骤S1的反
应条件为三段加热反应，具体为：依次在97℃~103℃、107℃~113℃和117℃~123℃进行加热
反应。
11.根据权利要求1所述的一种含氟消泡剂的制备方法，其特征在于：所述步骤S2的反
应条件为三段加热反应，具体为：依次在97℃~103℃、107℃~113℃和117℃~123℃进行加热
反应。
12.权利要求1至11任一项所述的制备方法制备得到的含氟消泡剂。
13.根据权利要求12所述的含氟消泡剂，其特征在于：所述含氟消泡剂的重均分子量为
900~30000。
14.根据权利要求12所述的含氟消泡剂，其特征在于：所述含氟消泡剂的氟含量为2%~
31%。

2

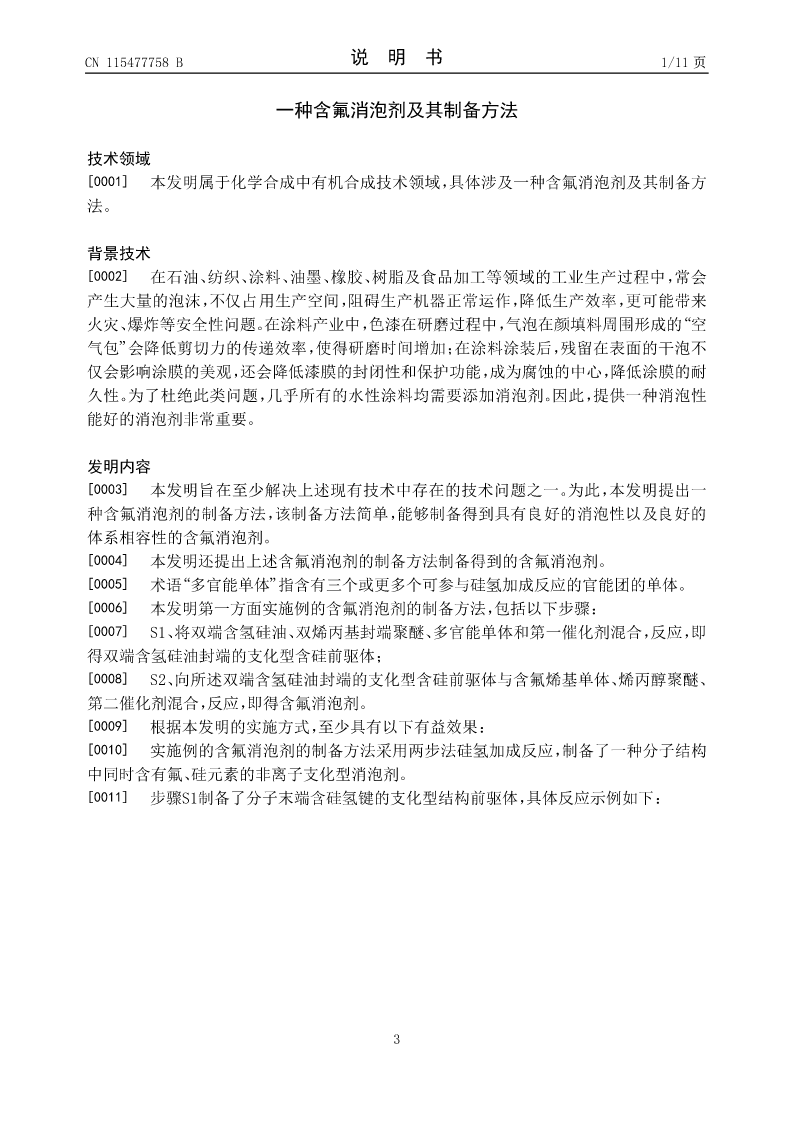

CN115477758B说明书1/11页

一种含氟消泡剂及其制备方法

技术领域
[0001]本发明属于化学合成中有机合成技术领域，具体涉及一种含氟消泡剂及其制备方
法。

背景技术
[0002]在石
