2012103061968一种水凝胶垫的加工工艺.pdf

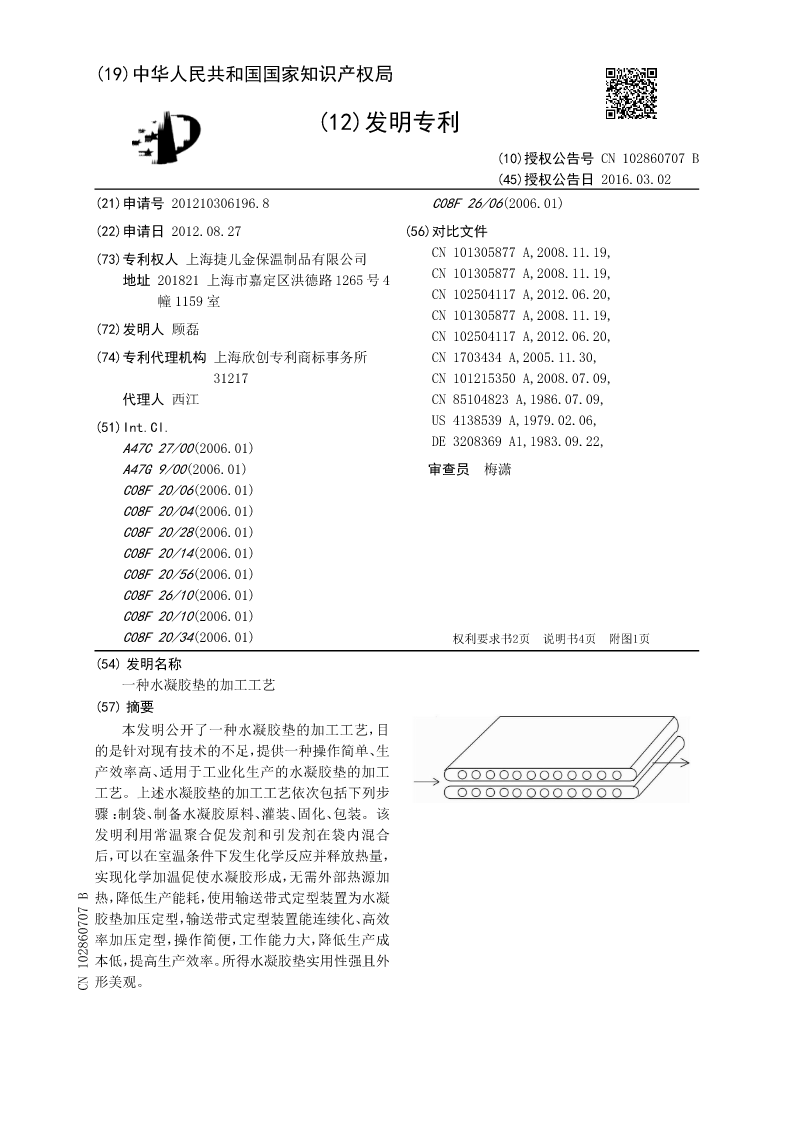

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN102860707B
(45)授权公告日2016.03.02
(21)申请号201210306196.8C08F26/06(2006.01)
(22)申请日2012.08.27(56)对比文件
CN101305877A,2008.11.19,
(73)专利权人上海捷儿金保温制品有限公司
CN101305877A,2008.11.19,
地址201821上海市嘉定区洪德路1265号4
幢1159室CN102504117A,2012.06.20,
CN101305877A,2008.11.19,
(72)发明人顾磊CN102504117A,2012.06.20,
(74)专利代理机构上海欣创专利商标事务所CN1703434A,2005.11.30,
31217CN101215350A,2008.07.09,
代理人西江CN85104823A,1986.07.09,
US4138539A,1979.02.06,
(51)Int.Cl.
DE3208369A1,1983.09.22,
A47C27/00(2006.01)
A47G9/00(2006.01)审查员梅潇
C08F20/06(2006.01)
C08F20/04(2006.01)
C08F20/28(2006.01)
C08F20/14(2006.01)
C08F20/56(2006.01)
C08F26/10(2006.01)
C08F20/10(2006.01)
C08F20/34(2006.01)权利要求书2页说明书4页附图1页
(54)发明名称
一种水凝胶垫的加工工艺
(57)摘要
本发明公开了一种水凝胶垫的加工工艺，目
的是针对现有技术的不足，提供一种操作简单、生
产效率高、适用于工业化生产的水凝胶垫的加工
工艺。上述水凝胶垫的加工工艺依次包括下列步
骤：制袋、制备水凝胶原料、灌装、固化、包装。该
发明利用常温聚合促发剂和引发剂在袋内混合
后，可以在室温条件下发生化学反应并释放热量，
实现化学加温促使水凝胶形成，无需外部热源加
热，降低生产能耗，使用输送带式定型装置为水凝
胶垫加压定型，输送带式定型装置能连续化、高效
率加压定型，操作简便，工作能力大，降低生产成
本低，提高生产效率。所得水凝胶垫实用性强且外
形美观。
CN102860707B

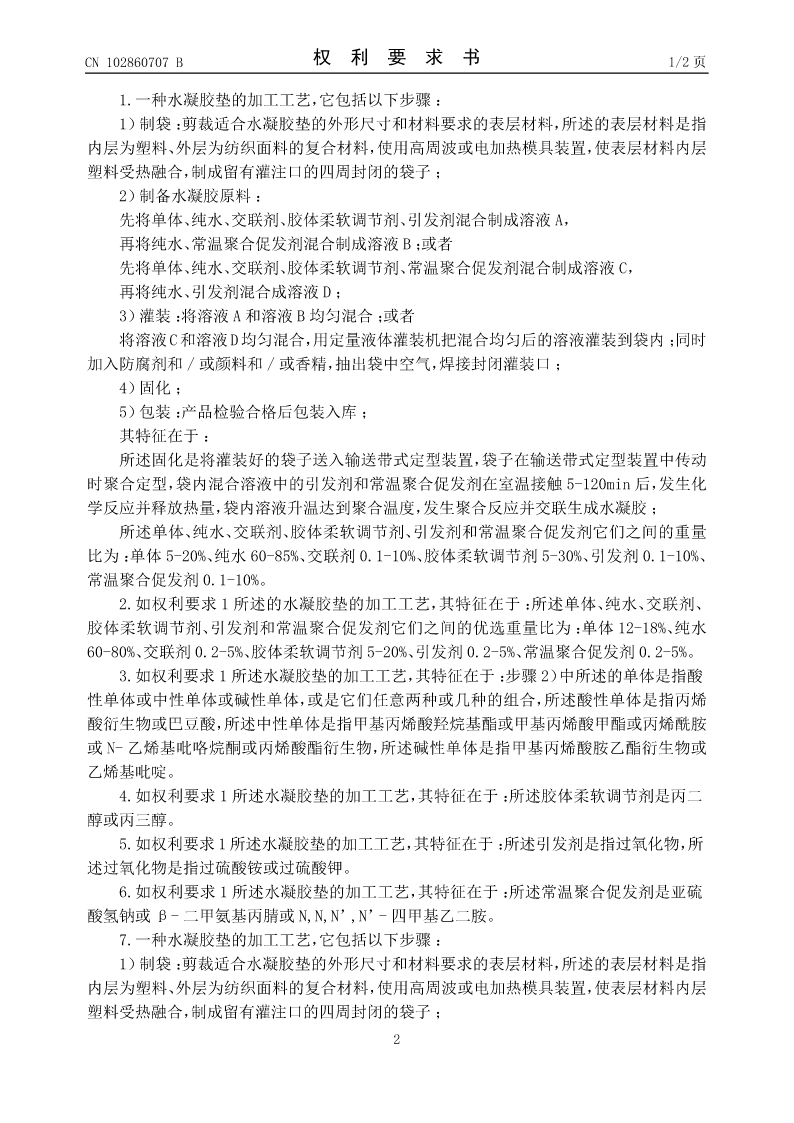

CN102860707B权利要求书1/2页

1.一种水凝胶垫的加工工艺，它包括以下步骤：
1）制袋：剪裁适合水凝胶垫的外形尺寸和材料要求的表层材料，所述的表层材料是指
内层为塑料、外层为纺织面料的复合材料，使用高周波或电加热模具装置，使表层材料内层
塑料受热融合，制成留有灌注口的四周封闭的袋子；
2）制备水凝胶原料：
先将单体、纯水、交联剂、胶体柔软调节剂、引发剂混合制成溶液A，
再将纯水、常温聚合促发剂混合制成溶液B；或者
先将单体、纯水、交联剂、胶体柔软调节剂、常温聚合促发剂混合制成溶液C，
再将纯水、引发剂混合成溶液D；
3）灌装：将溶液A和溶液B均匀混合；或者
将溶液C和溶液D均匀混合，用定量液体灌装机把混合均匀后的溶液灌装到袋内；同时
加入防腐剂和/或颜料和/或香精，抽出袋中空气，焊接封闭灌装口；
4）固化；
5）包装：产品检验合格后包装入库；
其特征在于：
所述固化是将灌装好的袋子送入输送带式定型装置，袋子在输送带式定型装置中传动
时聚合定型，袋内混合溶液中的引发剂和常温聚合促发剂在室温接触5-120min后，发生化
学反应并释放热量，袋内溶液升温达到聚合温度，发生聚合反应并交联生成水凝胶；
所述单体、纯水、交联剂、胶体柔软调节剂、引发剂和常温聚合促发剂它们之间的重量
比为：单体5-20%、纯水60-85%、交联剂0.1-10%、胶体柔软调节剂5-30%、引发剂0.1-10%、
常温聚合促发剂0.1-10%。
2.如权利要求1所述的水凝胶垫的加工工艺，其特征在于：所述单体、纯水、交联剂、
胶体柔软调节剂、引发剂和常温聚合促发剂它们之间的优选重量比为：单体12-18%、纯水
60-80%、交联剂0.2-5%、胶体柔软调节剂5-20%、引发剂0.2-5%、常温聚合促发剂0.2-5%。
3.如权利要求1所述水凝胶垫的加工工艺，其特征在于：步骤2）中所述的单体是指酸
性单体或中性单体或碱性单体，或是它们任意两种或几种的组合，所述酸性单体是指丙烯
酸衍生物或巴豆酸，所述中性单体是指甲基丙烯酸羟烷基酯或甲基丙烯酸甲酯或丙烯酰胺
或N-乙烯基吡咯烷酮或丙烯酸酯衍生物，所述碱性单体是指甲基丙烯酸胺乙酯衍生物或
乙烯基吡啶。
4.如权利要求1所述水凝胶垫的加工工艺，其特征在于：所述胶体柔软调节剂是丙二
醇或丙三醇。
5.如权利要求1所述水凝胶垫
