2012104345882超高压电缆用低烟低卤阻燃绝缘级PVC护套料及其制备.pdf

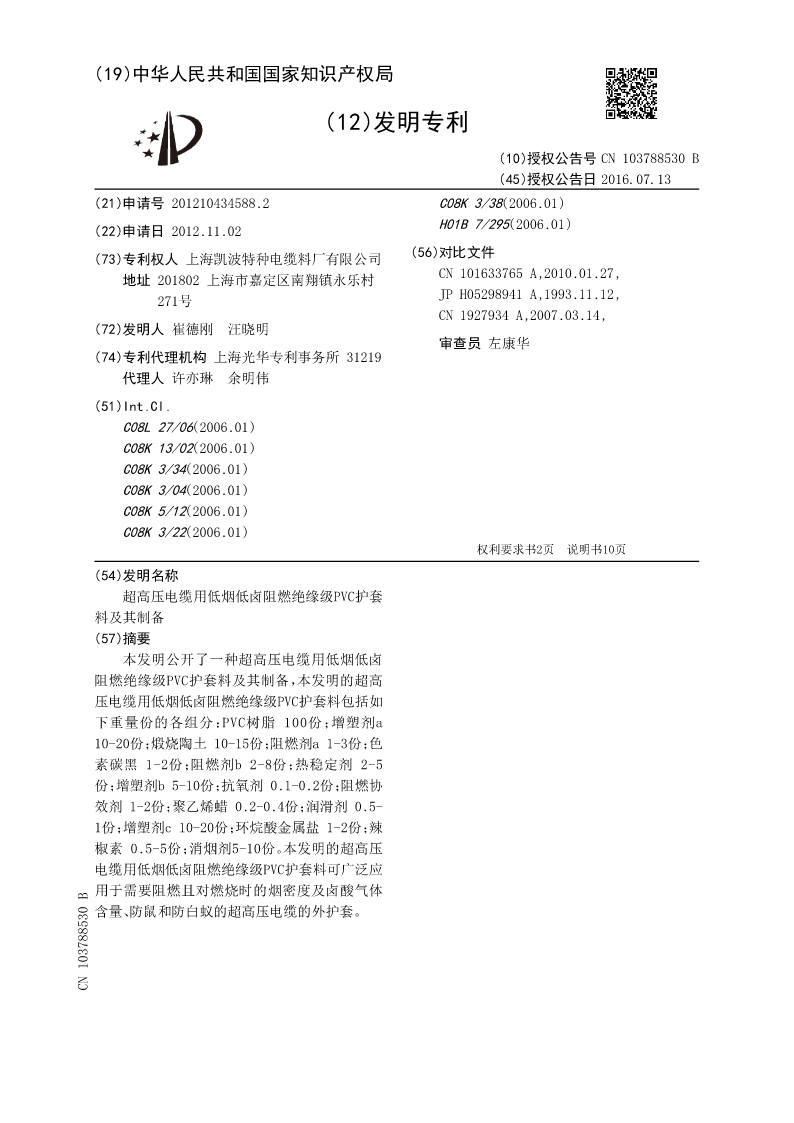

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN103788530B
(45)授权公告日2016.07.13
(21)申请号201210434588.2C08K3/38(2006.01)
(22)申请日2012.11.02H01B7/295(2006.01)
(73)专利权人上海凯波特种电缆料厂有限公司(56)对比文件
地址201802上海市嘉定区南翔镇永乐村CN101633765A,2010.01.27,
271号JPH05298941A,1993.11.12,
CN1927934A,2007.03.14,
(72)发明人崔德刚汪晓明
审查员左康华
(74)专利代理机构上海光华专利事务所31219
代理人许亦琳余明伟
(51)Int.Cl.
C08L27/06(2006.01)
C08K13/02(2006.01)
C08K3/34(2006.01)
C08K3/04(2006.01)
C08K5/12(2006.01)
C08K3/22(2006.01)
权利要求书2页说明书10页
(54)发明名称
超高压电缆用低烟低卤阻燃绝缘级PVC护套
料及其制备
(57)摘要
本发明公开了一种超高压电缆用低烟低卤
阻燃绝缘级PVC护套料及其制备，本发明的超高
压电缆用低烟低卤阻燃绝缘级PVC护套料包括如
下重量份的各组分：PVC树脂100份；增塑剂a
10-20份；煅烧陶土10-15份；阻燃剂a1-3份；色
素碳黑1-2份；阻燃剂b2-8份；热稳定剂2-5
份；增塑剂b5-10份；抗氧剂0.1-0.2份；阻燃协
效剂1-2份；聚乙烯蜡0.2-0.4份；润滑剂0.5-
1份；增塑剂c10-20份；环烷酸金属盐1-2份；辣
椒素0.5-5份；消烟剂5-10份。本发明的超高压
电缆用低烟低卤阻燃绝缘级PVC护套料可广泛应
用于需要阻燃且对燃烧时的烟密度及卤酸气体
含量、防鼠和防白蚁的超高压电缆的外护套。
CN103788530B

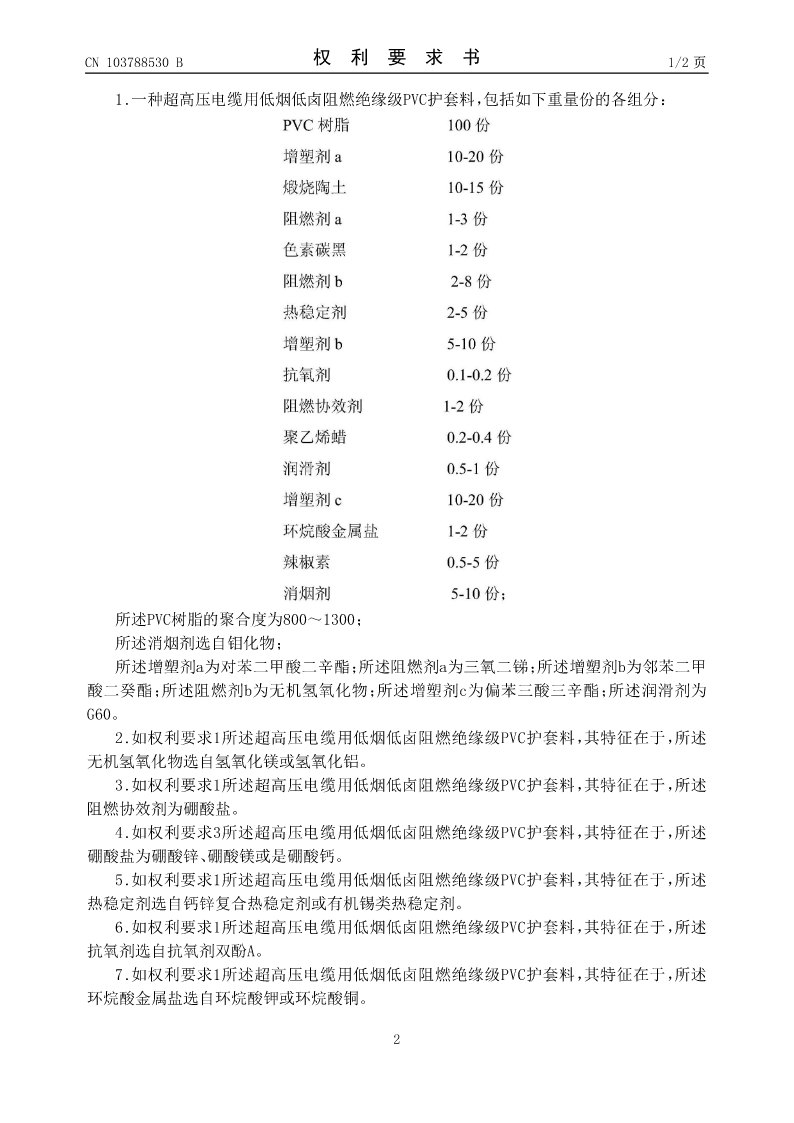

CN103788530B权利要求书1/2页

1.一种超高压电缆用低烟低卤阻燃绝缘级PVC护套料，包括如下重量份的各组分：

所述PVC树脂的聚合度为800～1300；
所述消烟剂选自钼化物；
所述增塑剂a为对苯二甲酸二辛酯；所述阻燃剂a为三氧二锑；所述增塑剂b为邻苯二甲
酸二癸酯；所述阻燃剂b为无机氢氧化物；所述增塑剂c为偏苯三酸三辛酯；所述润滑剂为
G60。
2.如权利要求1所述超高压电缆用低烟低卤阻燃绝缘级PVC护套料，其特征在于，所述
无机氢氧化物选自氢氧化镁或氢氧化铝。
3.如权利要求1所述超高压电缆用低烟低卤阻燃绝缘级PVC护套料，其特征在于，所述
阻燃协效剂为硼酸盐。
4.如权利要求3所述超高压电缆用低烟低卤阻燃绝缘级PVC护套料，其特征在于，所述
硼酸盐为硼酸锌、硼酸镁或是硼酸钙。
5.如权利要求1所述超高压电缆用低烟低卤阻燃绝缘级PVC护套料，其特征在于，所述
热稳定剂选自钙锌复合热稳定剂或有机锡类热稳定剂。
6.如权利要求1所述超高压电缆用低烟低卤阻燃绝缘级PVC护套料，其特征在于，所述
抗氧剂选自抗氧剂双酚A。
7.如权利要求1所述超高压电缆用低烟低卤阻燃绝缘级PVC护套料，其特征在于，所述
环烷酸金属盐选自环烷酸钾或环烷酸铜。

2

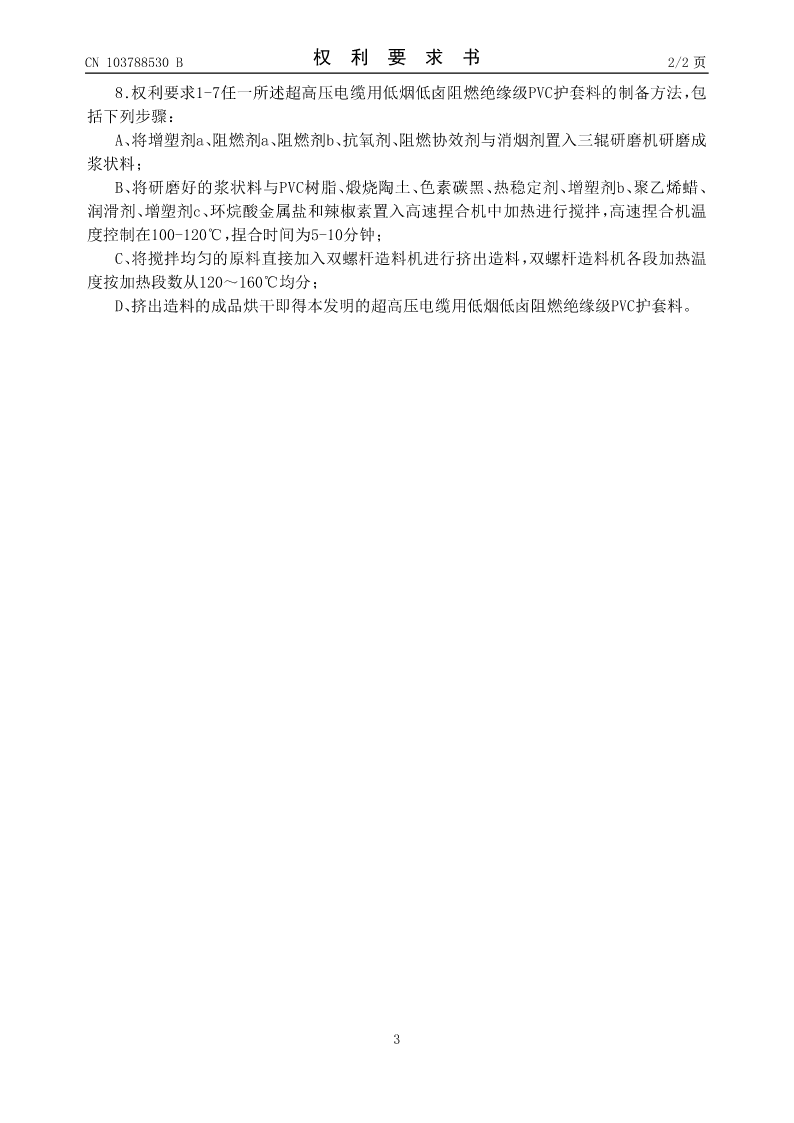

CN103788530B权利要求书2/2页
8.权利要求1-7任一所述超高压电缆用低烟低卤阻燃绝缘级PVC护套料的制备方法，包
括下列步骤：
A、将增塑剂a、阻燃剂a、阻燃剂b、抗氧剂、阻燃协效剂与消烟剂置入三辊研磨机研磨成
浆状料；
B、将研磨好的浆状料与PVC树脂、煅烧陶土、色素碳黑、热稳定剂、增塑剂b、聚乙烯蜡、
润滑剂、增塑剂c、环烷酸金属盐和辣椒素置入高速捏合机中加热进行搅拌，高速捏合机温
度控制在100-120℃，捏合时间为5-10分钟；
C、将搅拌均匀的原料直接加入双螺杆造料机进行挤出造料，双螺杆造料机各段加热温
度按加热段数从120～160℃均分；
D、挤出造料的成品烘干即得本发明的超高压电缆用低烟低卤阻燃绝缘级PVC护套料。

3

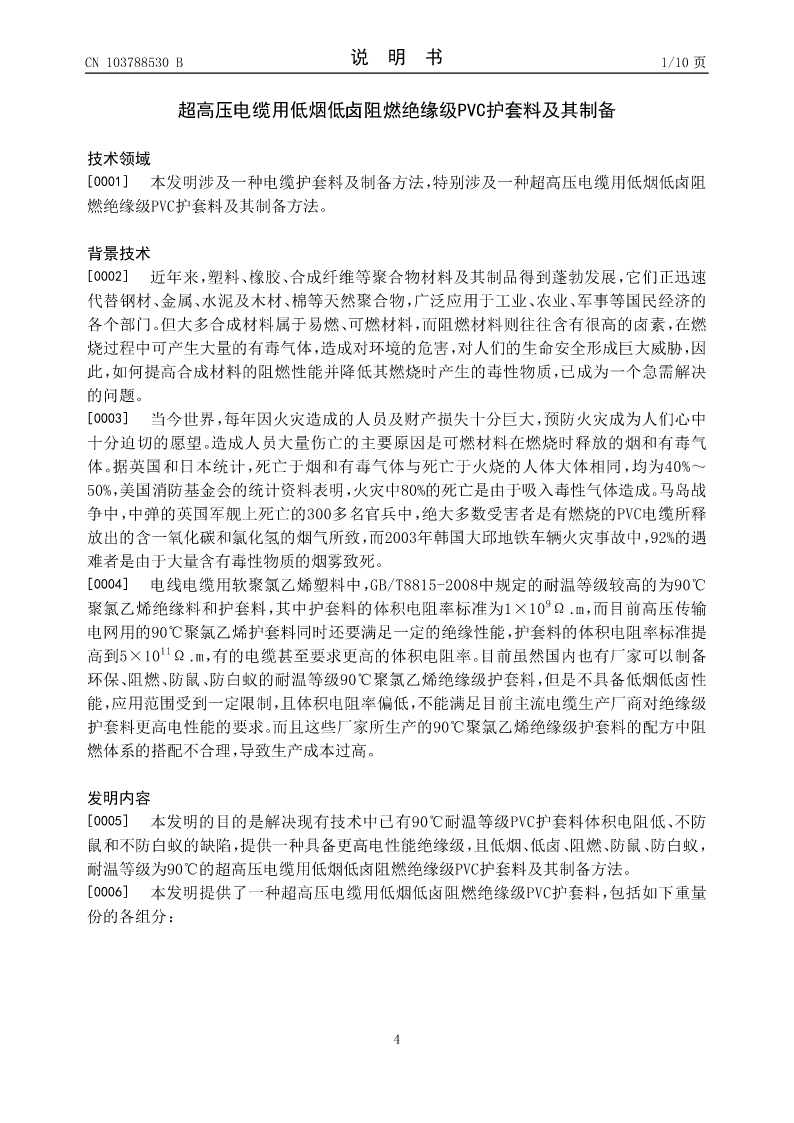

CN103788530B说明书1/10页

超高压电缆用低烟低卤阻燃绝缘级PVC护套料及其制备

技术领域
[0001]本发明涉及一种电缆护套料及制备方法，特别涉及一种超高压电缆用低烟低卤阻
燃绝缘级PVC护套料及其制备方法。

背景技术
[0002]近年来，塑料、橡胶、合成纤维等聚合物材料及其制品得到蓬勃发展，它们正迅速
代替钢材、金属、水泥及木材、棉等天然聚合物，广泛应用于工业、农业、军事等国民经济的
各个部门。但大多合成材料属于易燃、可燃材料，而阻燃材料则往往含有很高的卤素，在燃
烧过程中可产生大量的有毒气体，造成对环境的危害，对人们的生命安全形成巨大威胁，因
此，
