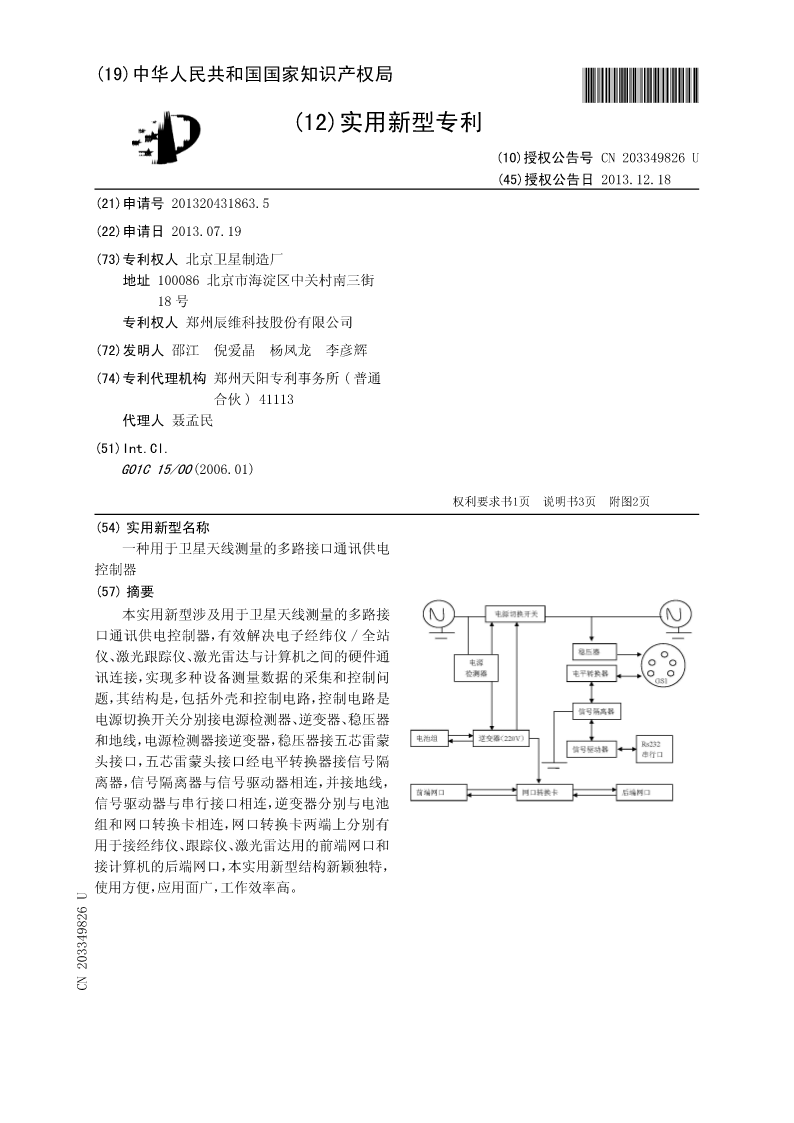

(19)中华人民共和国国家知识产权局*CN203349826U*
(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220334982603349826U
(45)授权公告日2013.12.18
(21)申请号201320431863.5
(22)申请日2013.07.19
(73)专利权人北京卫星制造厂
地址100086北京市海淀区中关村南三街
18号
专利权人郑州辰维科技股份有限公司
(72)发明人邵江倪爱晶杨凤龙李彦辉
(74)专利代理机构郑州天阳专利事务所(普通
合伙)41113
代理人聂孟民
(51)Int.Cl.
G01C15/00(2006.01)

权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页
(54)实用新型名称
一种用于卫星天线测量的多路接口通讯供电
控制器
(57)摘要
本实用新型涉及用于卫星天线测量的多路接
口通讯供电控制器,有效解决电子经纬仪/全站
仪、激光跟踪仪、激光雷达与计算机之间的硬件通
讯连接,实现多种设备测量数据的采集和控制问
题,其结构是,包括外壳和控制电路,控制电路是
电源切换开关分别接电源检测器、逆变器、稳压器
和地线,电源检测器接逆变器,稳压器接五芯雷蒙
头接口,五芯雷蒙头接口经电平转换器接信号隔
离器,信号隔离器与信号驱动器相连,并接地线,
信号驱动器与串行接口相连,逆变器分别与电池
组和网口转换卡相连,网口转换卡两端上分别有
用于接经纬仪、跟踪仪、激光雷达用的前端网口和
接计算机的后端网口,本实用新型结构新颖独特,
使用方便,应用面广,工作效率高。
CN203349826U
CN2034986U

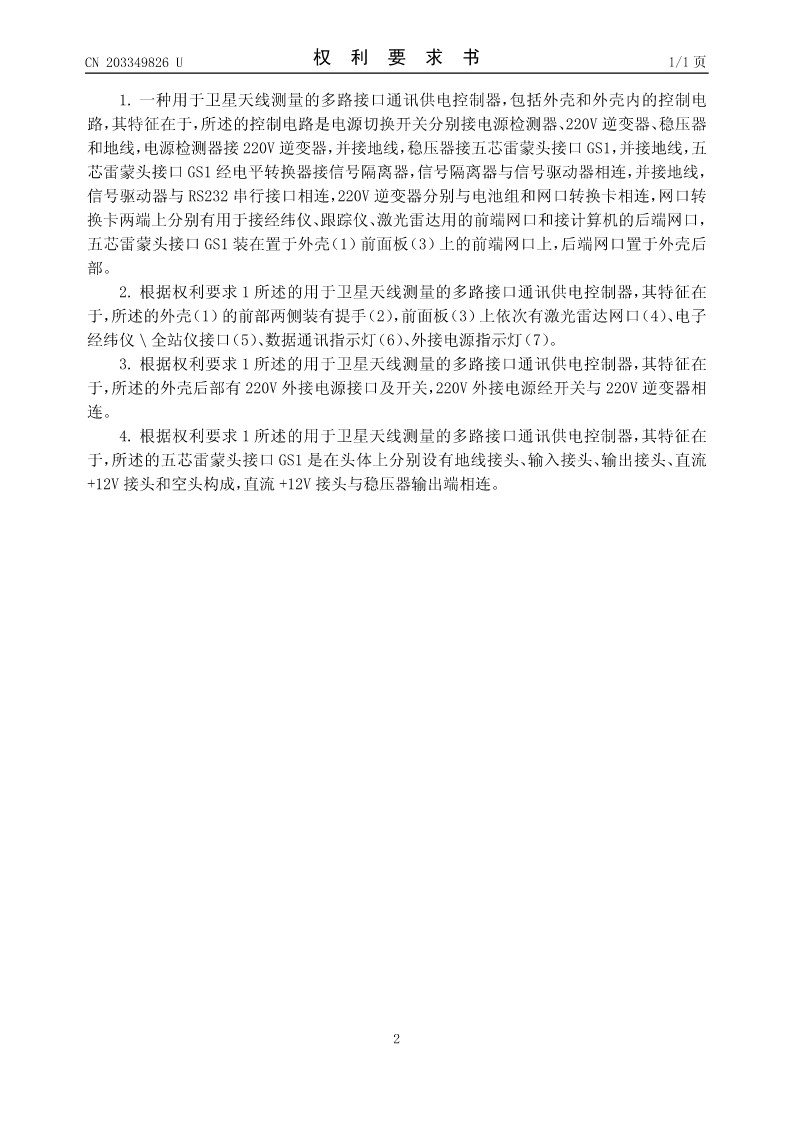

CN203349826U权利要求书1/1页

1.一种用于卫星天线测量的多路接口通讯供电控制器,包括外壳和外壳内的控制电
路,其特征在于,所述的控制电路是电源切换开关分别接电源检测器、220V逆变器、稳压器
和地线,电源检测器接220V逆变器,并接地线,稳压器接五芯雷蒙头接口GS1,并接地线,五
芯雷蒙头接口GS1经电平转换器接信号隔离器,信号隔离器与信号驱动器相连,并接地线,
信号驱动器与RS232串行接口相连,220V逆变器分别与电池组和网口转换卡相连,网口转
换卡两端上分别有用于接经纬仪、跟踪仪、激光雷达用的前端网口和接计算机的后端网口,
五芯雷蒙头接口GS1装在置于外壳(1)前面板(3)上的前端网口上,后端网口置于外壳后
部。
2.根据权利要求1所述的用于卫星天线测量的多路接口通讯供电控制器,其特征在
于,所述的外壳(1)的前部两侧装有提手(2),前面板(3)上依次有激光雷达网口(4)、电子
经纬仪\全站仪接口(5)、数据通讯指示灯(6)、外接电源指示灯(7)。
3.根据权利要求1所述的用于卫星天线测量的多路接口通讯供电控制器,其特征在
于,所述的外壳后部有220V外接电源接口及开关,220V外接电源经开关与220V逆变器相
连。
4.根据权利要求1所述的用于卫星天线测量的多路接口通讯供电控制器,其特征在
于,所述的五芯雷蒙头接口GS1是在头体上分别设有地线接头、输入接头、输出接头、直流
+12V接头和空头构成,直流+12V接头与稳压器输出端相连。


2

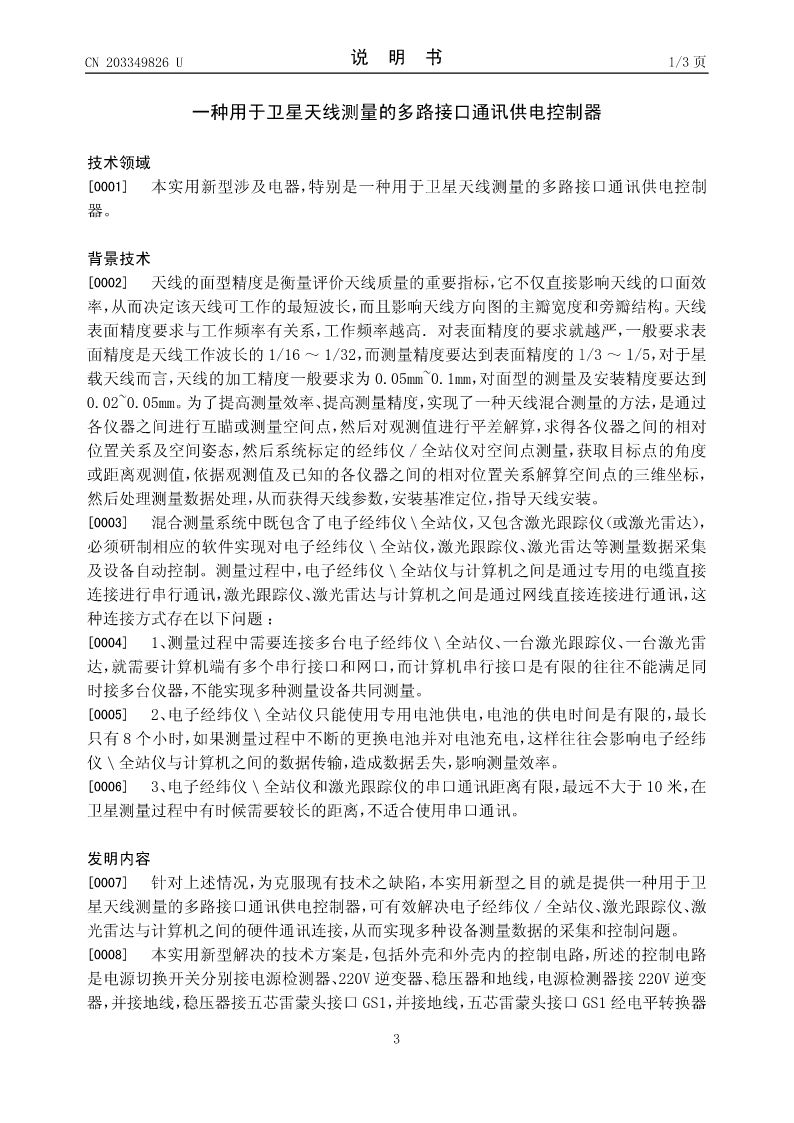

CN203349826U说明书1/3页

一种用于卫星天线测量的多路接口通讯供电控制器

技术领域
[0001]本实用新型涉及电器,特别是一种用于卫星天线测量的多路接口通讯供电控制
器。

背景技术
[0002]天线的面型精度是衡量评价天线质量的重要指标,它不仅直接影响天线的口面效
率,从而决定该天线可工作的最短波长,而且影响天线方向图的主瓣宽度和旁瓣结构。天线
表面精度要求与工作频率有关系,工作频率越高.对表面精度的要求就越严,一般要求表
面精度是天线工作波长的1/16~1/32,而测量精度要达到表面精度的l/3~l/5,对于星
载天线而言,天线的加工精度一般要求为0.05mm~0.1mm,对面型的测量及安装精度要达到
0.02~0.05mm。为了提高测量效率、提高测量精度,实现了一种天线混合测量的方法,是通过
各仪器之间进行互瞄或测量空间点,然后对观测值进行平差解算,求得各仪器之间的相对
位置关系及空间姿态,然后系统标定的经纬仪/全站仪对空间点测量,获取目标点的角度
或距离观测值,依据观测值及已知的各仪器之间的相对位置关系解算空间点的三维坐标,
然后处理测量数据处理,从而获得天线参数,安装基准定位,指导天线安装。
[0003]混合测量系统中既包含了电子经纬仪\全站仪,又包含激光跟踪仪(或激光雷达),
必须研制相应的软件实现对电子经纬仪\全站仪,激光跟踪仪、激光雷达等测量数据采集
及设备自动控制。测量过程中,电子经纬仪\全站仪与计算机之间是通过专用的电缆直接
连接进行串行通讯,激光跟
