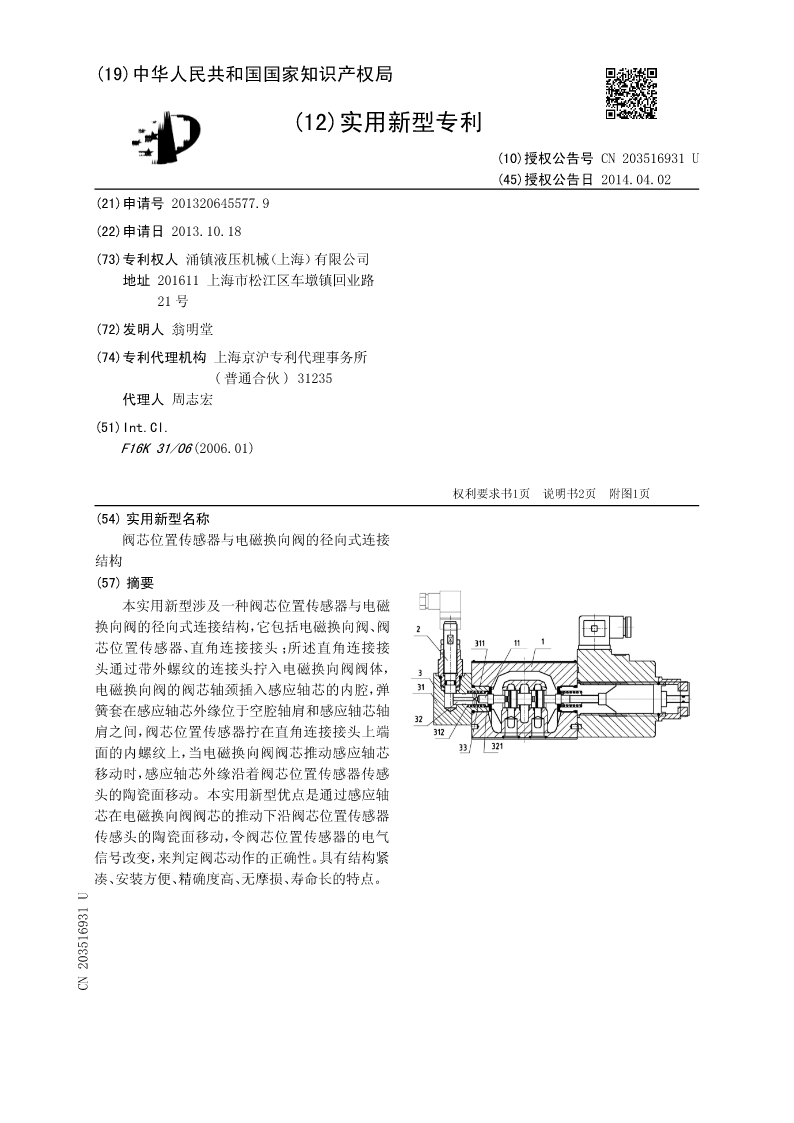

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号(10)授权公告号CCNN220351693103516931U
(45)授权公告日2014.04.02
(21)申请号201320645577.9
(22)申请日2013.10.18
(73)专利权人涌镇液压机械(上海)有限公司
地址201611上海市松江区车墩镇回业路
21号
(72)发明人翁明堂
(74)专利代理机构上海京沪专利代理事务所
(普通合伙)31235
代理人周志宏
(51)Int.Cl.
F16K31/06(2006.01)

权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页
(54)实用新型名称
阀芯位置传感器与电磁换向阀的径向式连接
结构
(57)摘要
本实用新型涉及一种阀芯位置传感器与电磁
换向阀的径向式连接结构,它包括电磁换向阀、阀
芯位置传感器、直角连接接头;所述直角连接接
头通过带外螺纹的连接头拧入电磁换向阀阀体,
电磁换向阀的阀芯轴颈插入感应轴芯的内腔,弹
簧套在感应轴芯外缘位于空腔轴肩和感应轴芯轴
肩之间,阀芯位置传感器拧在直角连接接头上端
面的内螺纹上,当电磁换向阀阀芯推动感应轴芯
移动时,感应轴芯外缘沿着阀芯位置传感器传感
头的陶瓷面移动。本实用新型优点是通过感应轴
芯在电磁换向阀阀芯的推动下沿阀芯位置传感器
传感头的陶瓷面移动,令阀芯位置传感器的电气
信号改变,来判定阀芯动作的正确性。具有结构紧
凑、安装方便、精确度高、无摩损、寿命长的特点。
CN203516931U
CN2035169U
CN203516931U权利要求书1/1页

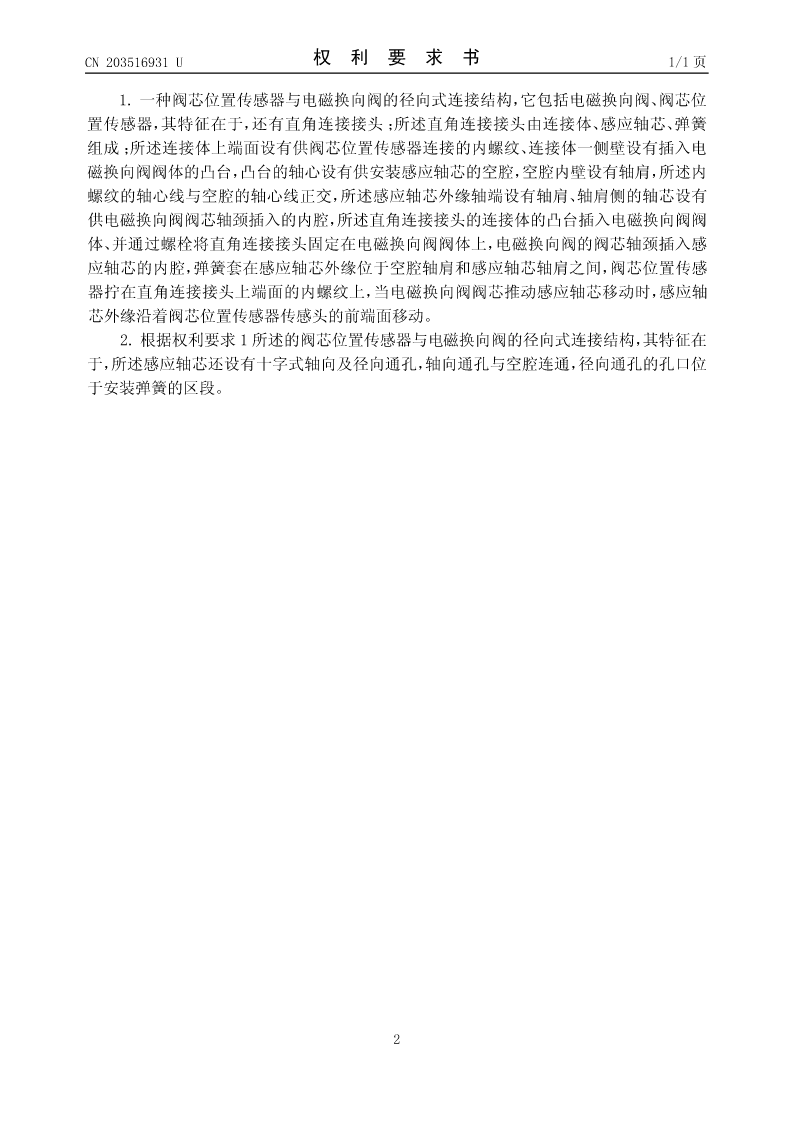

1.一种阀芯位置传感器与电磁换向阀的径向式连接结构,它包括电磁换向阀、阀芯位
置传感器,其特征在于,还有直角连接接头;所述直角连接接头由连接体、感应轴芯、弹簧
组成;所述连接体上端面设有供阀芯位置传感器连接的内螺纹、连接体一侧壁设有插入电
磁换向阀阀体的凸台,凸台的轴心设有供安装感应轴芯的空腔,空腔内壁设有轴肩,所述内
螺纹的轴心线与空腔的轴心线正交,所述感应轴芯外缘轴端设有轴肩、轴肩侧的轴芯设有
供电磁换向阀阀芯轴颈插入的内腔,所述直角连接接头的连接体的凸台插入电磁换向阀阀
体、并通过螺栓将直角连接接头固定在电磁换向阀阀体上,电磁换向阀的阀芯轴颈插入感
应轴芯的内腔,弹簧套在感应轴芯外缘位于空腔轴肩和感应轴芯轴肩之间,阀芯位置传感
器拧在直角连接接头上端面的内螺纹上,当电磁换向阀阀芯推动感应轴芯移动时,感应轴
芯外缘沿着阀芯位置传感器传感头的前端面移动。
2.根据权利要求1所述的阀芯位置传感器与电磁换向阀的径向式连接结构,其特征在
于,所述感应轴芯还设有十字式轴向及径向通孔,轴向通孔与空腔连通,径向通孔的孔口位
于安装弹簧的区段。


2
CN203516931U说明书1/2页

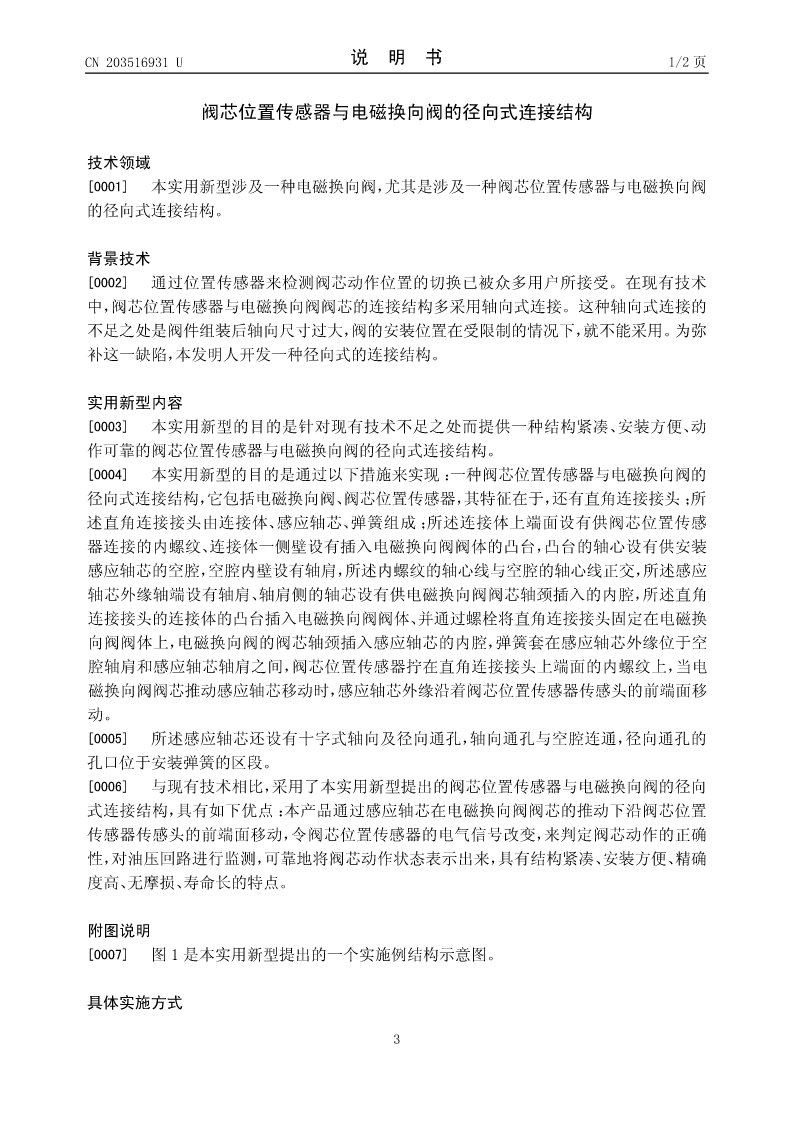

阀芯位置传感器与电磁换向阀的径向式连接结构

技术领域
[0001]本实用新型涉及一种电磁换向阀,尤其是涉及一种阀芯位置传感器与电磁换向阀
的径向式连接结构。

背景技术
[0002]通过位置传感器来检测阀芯动作位置的切换已被众多用户所接受。在现有技术
中,阀芯位置传感器与电磁换向阀阀芯的连接结构多采用轴向式连接。这种轴向式连接的
不足之处是阀件组装后轴向尺寸过大,阀的安装位置在受限制的情况下,就不能采用。为弥
补这一缺陷,本发明人开发一种径向式的连接结构。

实用新型内容
[0003]本实用新型的目的是针对现有技术不足之处而提供一种结构紧凑、安装方便、动
作可靠的阀芯位置传感器与电磁换向阀的径向式连接结构。
[0004]本实用新型的目的是通过以下措施来实现:一种阀芯位置传感器与电磁换向阀的
径向式连接结构,它包括电磁换向阀、阀芯位置传感器,其特征在于,还有直角连接接头;所
述直角连接接头由连接体、感应轴芯、弹簧组成;所述连接体上端面设有供阀芯位置传感
器连接的内螺纹、连接体一侧壁设有插入电磁换向阀阀体的凸台,凸台的轴心设有供安装
感应轴芯的空腔,空腔内壁设有轴肩,所述内螺纹的轴心线与空腔的轴心线正交,所述感应
轴芯外缘轴端设有轴肩、轴肩侧的轴芯设有供电磁换向阀阀芯轴颈插入的内腔,所述直角
连接接头的连接体的凸台插入电磁换向阀阀体、并通过螺栓将直角连接接头固定在电磁换
向阀阀体上,电磁换向阀的阀芯轴颈插入感应轴芯的内腔,弹簧套在感应轴芯外缘位于空
腔轴肩和感应轴芯轴肩之间,阀芯位置传感器拧在直角连接接头上端面的内螺纹上,当电
磁换向阀阀芯推动感应轴芯移动时,感应轴芯外缘沿着阀芯位置传感器传感头的前端面移
动。
[0005]所述感应轴芯还设有十字式轴向及径向通孔,轴向通孔与空腔连通,径向通孔的
孔口位于安装弹簧的区段。
[0006]与现有技术相比,采用了本实用新型提出的阀芯位置传
