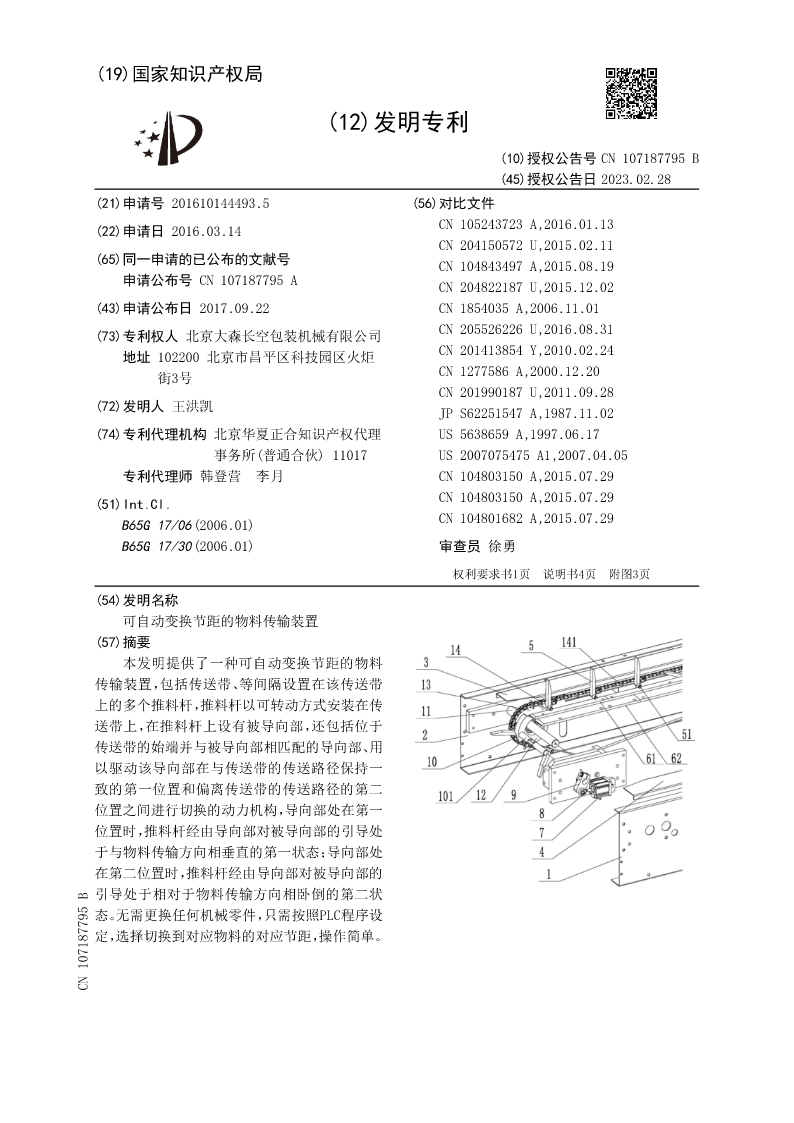

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN107187795B
(45)授权公告日2023.02.28
(21)申请号201610144493.5(56)对比文件
(22)申请日2016.03.14CN105243723A,2016.01.13
CN204150572U,2015.02.11
(65)同一申请的已公布的文献号CN104843497A,2015.08.19
申请公布号CN107187795ACN204822187U,2015.12.02
(43)申请公布日2017.09.22CN1854035A,2006.11.01
(73)专利权人北京大森长空包装机械有限公司CN205526226U,2016.08.31
地址102200北京市昌平区科技园区火炬CN201413854Y,2010.02.24
街3号CN1277586A,2000.12.20
CN201990187U,2011.09.28
(72)发明人王洪凯JPS62251547A,1987.11.02
(74)专利代理机构北京华夏正合知识产权代理US5638659A,1997.06.17
事务所(普通合伙)11017US2007075475A1,2007.04.05
专利代理师韩登营李月CN104803150A,2015.07.29
(51)Int.Cl.CN104803150A,2015.07.29
B65G17/06(2006.01)CN104801682A,2015.07.29
B65G17/30(2006.01)审查员徐勇

权利要求书1页说明书4页附图3页
(54)发明名称
可自动变换节距的物料传输装置
(57)摘要
本发明提供了一种可自动变换节距的物料
传输装置，包括传送带、等间隔设置在该传送带
上的多个推料杆，推料杆以可转动方式安装在传
送带上，在推料杆上设有被导向部，还包括位于
传送带的始端并与被导向部相匹配的导向部、用
以驱动该导向部在与传送带的传送路径保持一
致的第一位置和偏离传送带的传送路径的第二
位置之间进行切换的动力机构，导向部处在第一
位置时，推料杆经由导向部对被导向部的引导处
于与物料传输方向相垂直的第一状态；导向部处
在第二位置时，推料杆经由导向部对被导向部的
引导处于相对于物料传输方向相卧倒的第二状
态。无需更换任何机械零件，只需按照PLC程序设
定，选择切换到对应物料的对应节距，操作简单。
CN107187795B

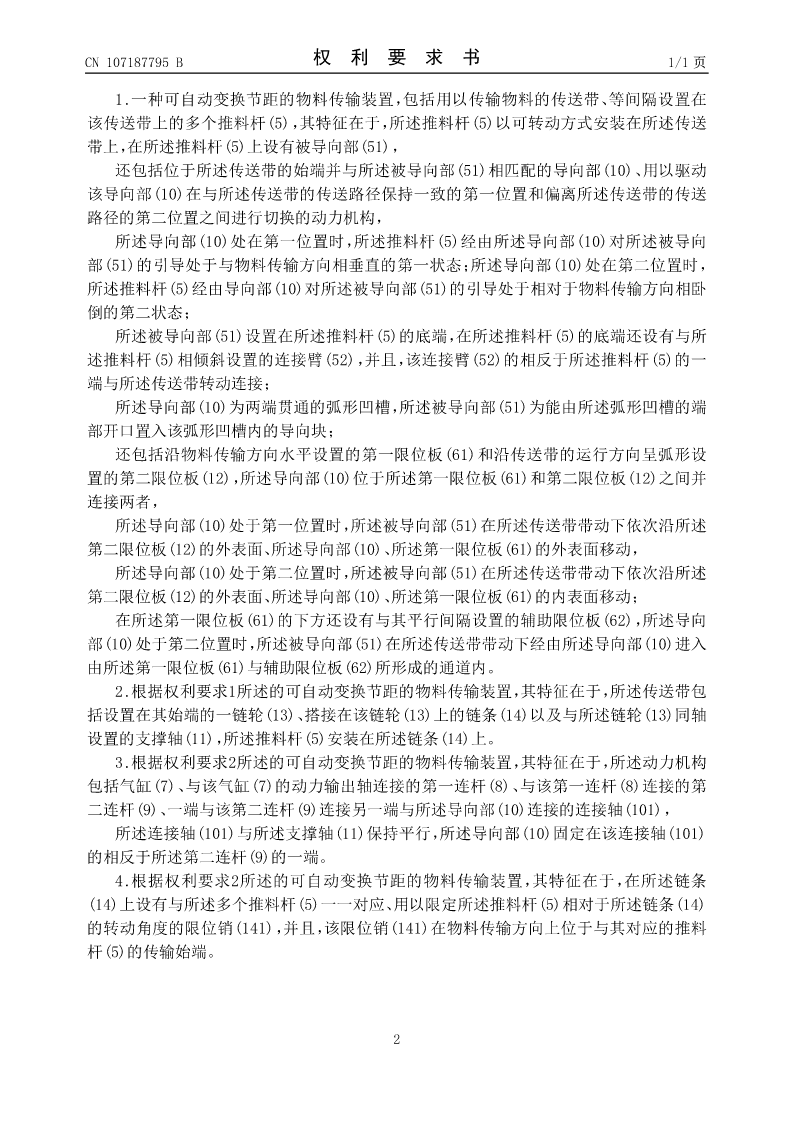

CN107187795B权利要求书1/1页

1.一种可自动变换节距的物料传输装置，包括用以传输物料的传送带、等间隔设置在
该传送带上的多个推料杆(5)，其特征在于，所述推料杆(5)以可转动方式安装在所述传送
带上，在所述推料杆(5)上设有被导向部(51)，
还包括位于所述传送带的始端并与所述被导向部(51)相匹配的导向部(10)、用以驱动
该导向部(10)在与所述传送带的传送路径保持一致的第一位置和偏离所述传送带的传送
路径的第二位置之间进行切换的动力机构，
所述导向部(10)处在第一位置时，所述推料杆(5)经由所述导向部(10)对所述被导向
部(51)的引导处于与物料传输方向相垂直的第一状态；所述导向部(10)处在第二位置时，
所述推料杆(5)经由导向部(10)对所述被导向部(51)的引导处于相对于物料传输方向相卧
倒的第二状态；
所述被导向部(51)设置在所述推料杆(5)的底端，在所述推料杆(5)的底端还设有与所
述推料杆(5)相倾斜设置的连接臂(52)，并且，该连接臂(52)的相反于所述推料杆(5)的一
端与所述传送带转动连接；
所述导向部(10)为两端贯通的弧形凹槽，所述被导向部(51)为能由所述弧形凹槽的端
部开口置入该弧形凹槽内的导向块；
还包括沿物料传输方向水平设置的第一限位板(61)和沿传送带的运行方向呈弧形设
置的第二限位板(12)，所述导向部(10)位于所述第一限位板(61)和第二限位板(12)之间并
连接两者，
所述导向部(10)处于第一位置时，所述被导向部(51)在所述传送带带动下依次沿所述
第二限位板(12)的外表面、所述导向部(10)、所述第一限位板(61)的外表面移动，
所述导向部(10)处于第二位置时，所述被导向部(51)在所述传送带带动下依次沿所述
第二限位板(12)的外表面、所述导向部(10)、所述第一限位板(61)的内表面移动；
在所述第一限位板(61)的下方还设有与其平行间隔设置的辅助限位板(62)，所述导向
部(10)处于第二位置时，所述被导向部(51)在所述传送带带动下经由所述导向部(10)进入
由所述第一限位板(61)与辅助限位板(62)所形成的通道内。
2.根据权利要求1所述的可自动变换节距的物料传输装置，其特征在于，所述传送带包
括
