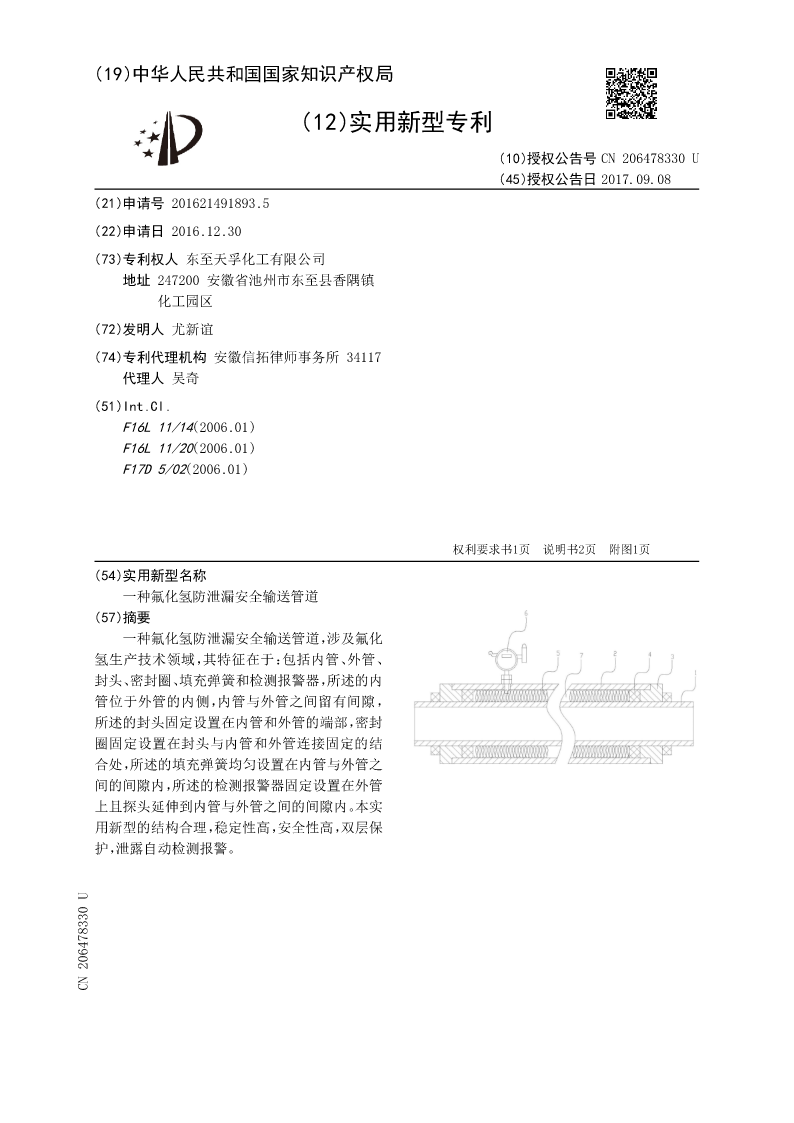

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN206478330U
(45)授权公告日2017.09.08
(21)申请号201621491893.5
(22)申请日2016.12.30
(73)专利权人东至天孚化工有限公司
地址247200安徽省池州市东至县香隅镇
化工园区
(72)发明人尤新谊
(74)专利代理机构安徽信拓律师事务所34117
代理人吴奇
(51)Int.Cl.
F16L11/14(2006.01)
F16L11/20(2006.01)
F17D5/02(2006.01)

权利要求书1页说明书2页附图1页
(54)实用新型名称
一种氟化氢防泄漏安全输送管道
(57)摘要
一种氟化氢防泄漏安全输送管道，涉及氟化
氢生产技术领域，其特征在于：包括内管、外管、
封头、密封圈、填充弹簧和检测报警器，所述的内
管位于外管的内侧，内管与外管之间留有间隙，
所述的封头固定设置在内管和外管的端部，密封
圈固定设置在封头与内管和外管连接固定的结
合处，所述的填充弹簧均匀设置在内管与外管之
间的间隙内，所述的检测报警器固定设置在外管
上且探头延伸到内管与外管之间的间隙内。本实
用新型的结构合理，稳定性高，安全性高，双层保
护，泄露自动检测报警。
CN206478330U

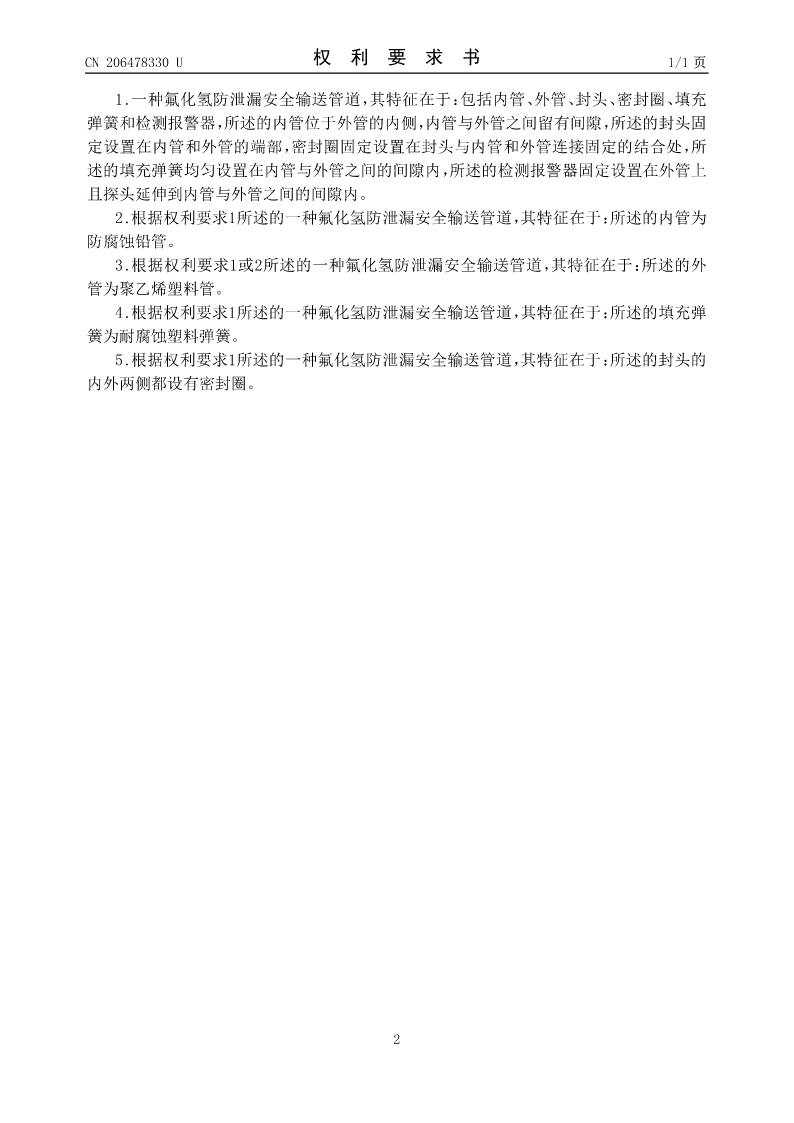

CN206478330U权利要求书1/1页

1.一种氟化氢防泄漏安全输送管道，其特征在于：包括内管、外管、封头、密封圈、填充
弹簧和检测报警器，所述的内管位于外管的内侧，内管与外管之间留有间隙，所述的封头固
定设置在内管和外管的端部，密封圈固定设置在封头与内管和外管连接固定的结合处，所
述的填充弹簧均匀设置在内管与外管之间的间隙内，所述的检测报警器固定设置在外管上
且探头延伸到内管与外管之间的间隙内。
2.根据权利要求1所述的一种氟化氢防泄漏安全输送管道，其特征在于：所述的内管为
防腐蚀铅管。
3.根据权利要求1或2所述的一种氟化氢防泄漏安全输送管道，其特征在于：所述的外
管为聚乙烯塑料管。
4.根据权利要求1所述的一种氟化氢防泄漏安全输送管道，其特征在于：所述的填充弹
簧为耐腐蚀塑料弹簧。
5.根据权利要求1所述的一种氟化氢防泄漏安全输送管道，其特征在于：所述的封头的
内外两侧都设有密封圈。

2

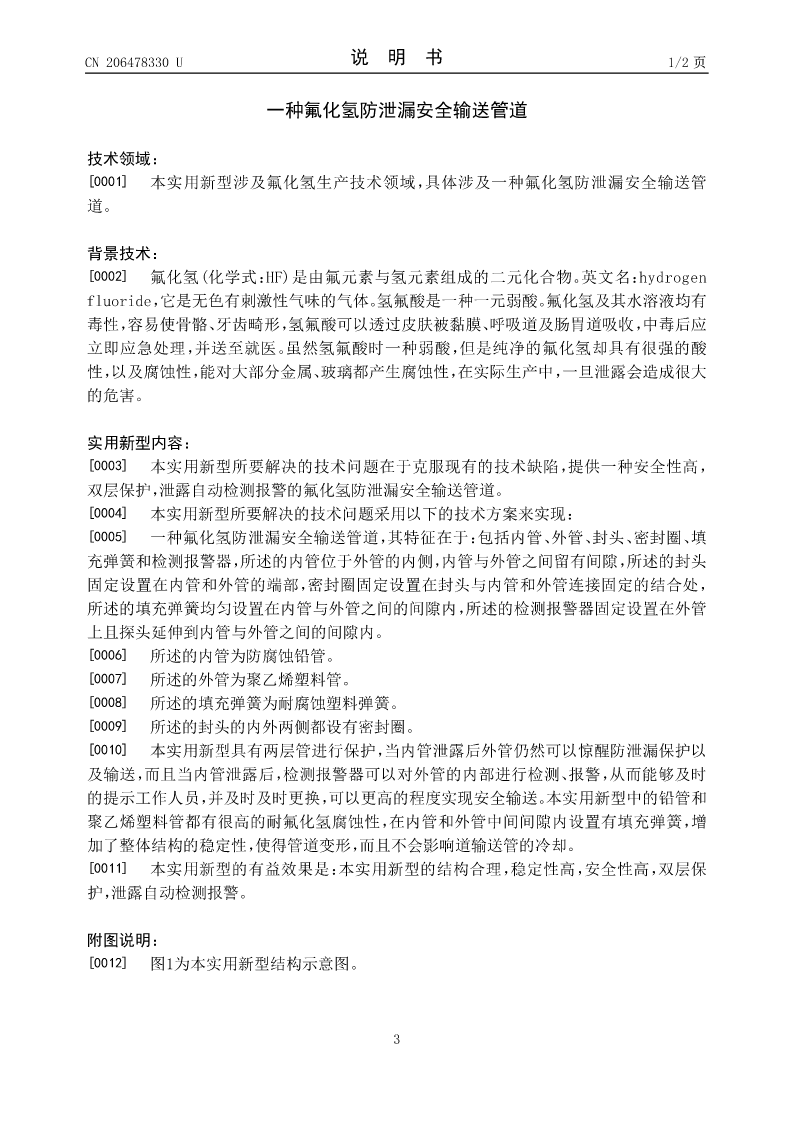

CN206478330U说明书1/2页

一种氟化氢防泄漏安全输送管道

技术领域：
[0001]本实用新型涉及氟化氢生产技术领域，具体涉及一种氟化氢防泄漏安全输送管
道。

背景技术：
[0002]氟化氢(化学式：HF)是由氟元素与氢元素组成的二元化合物。英文名：hydrogen
fluoride，它是无色有刺激性气味的气体。氢氟酸是一种一元弱酸。氟化氢及其水溶液均有
毒性，容易使骨骼、牙齿畸形，氢氟酸可以透过皮肤被黏膜、呼吸道及肠胃道吸收，中毒后应
立即应急处理，并送至就医。虽然氢氟酸时一种弱酸，但是纯净的氟化氢却具有很强的酸
性，以及腐蚀性，能对大部分金属、玻璃都产生腐蚀性，在实际生产中，一旦泄露会造成很大
的危害。

实用新型内容：
[0003]本实用新型所要解决的技术问题在于克服现有的技术缺陷，提供一种安全性高，
双层保护，泄露自动检测报警的氟化氢防泄漏安全输送管道。
[0004]本实用新型所要解决的技术问题采用以下的技术方案来实现：
[0005]一种氟化氢防泄漏安全输送管道，其特征在于：包括内管、外管、封头、密封圈、填
充弹簧和检测报警器，所述的内管位于外管的内侧，内管与外管之间留有间隙，所述的封头
固定设置在内管和外管的端部，密封圈固定设置在封头与内管和外管连接固定的结合处，
所述的填充弹簧均匀设置在内管与外管之间的间隙内，所述的检测报警器固定设置在外管
上且探头延伸到内管与外管之间的间隙内。
[0006]所述的内管为防腐蚀铅管。
[0007]所述的外管为聚乙烯塑料管。
[0008]所述的填充弹簧为耐腐蚀塑料弹簧。
[0009]所述的封头的内外两侧都设有密封圈。
[0010]本实用新型具有两层管进行保护，当内管泄露后外管仍然可以惊醒防泄漏保护以
及输送，而且当内管泄露后，检测报警器可以对外管的内部进行检测、报警，从而能够及时
的提示工作人员，并及时及时更换，可以更高的程度实现安全输送。本实用新型中的铅管和
聚乙烯塑料管都有很高的耐氟化氢腐蚀性，在内管和外管中间间隙内设置有填充弹簧，增
加了整体结构的稳定性，使得管道变形，而且不会影响道输送管的冷却。
[0011]本实用新型的有益效果是：本实用新型的结构合理，稳定性高，安全性高，双层保
护，泄露自动检测报警。

附图说明：

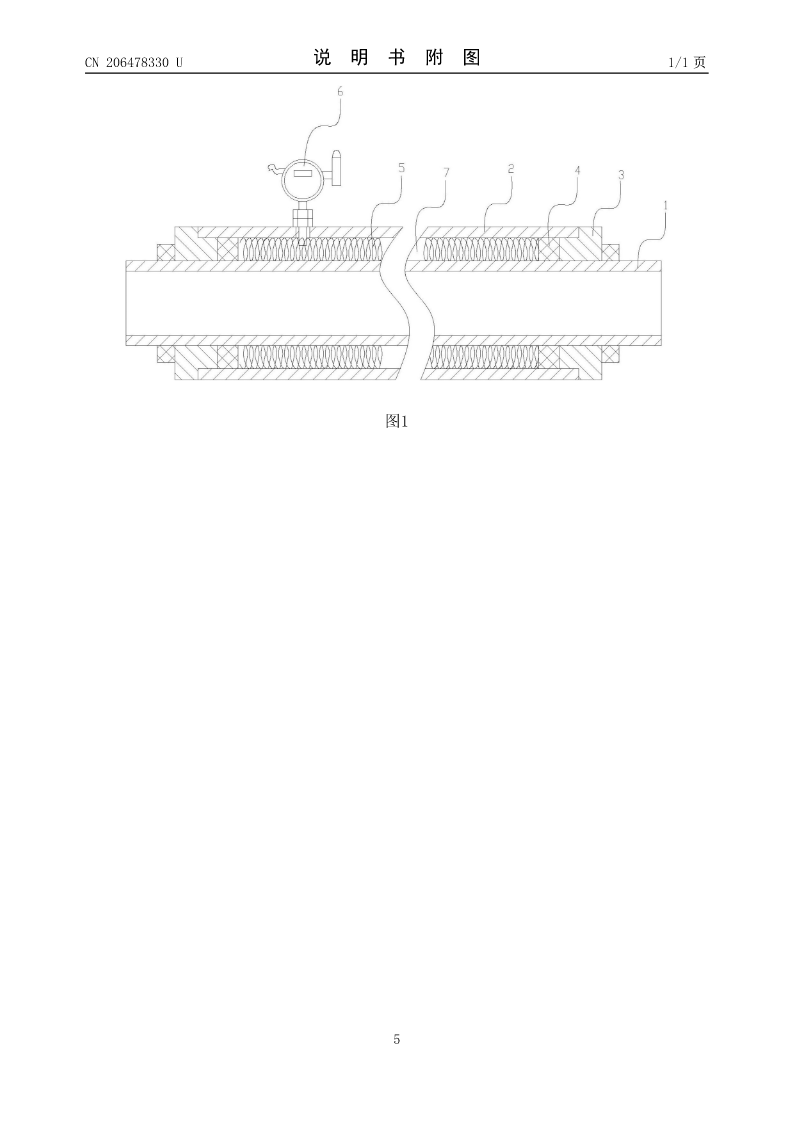

[0012]图1为本实用新型结构示意图。

3
CN206478330U说明书2/2页

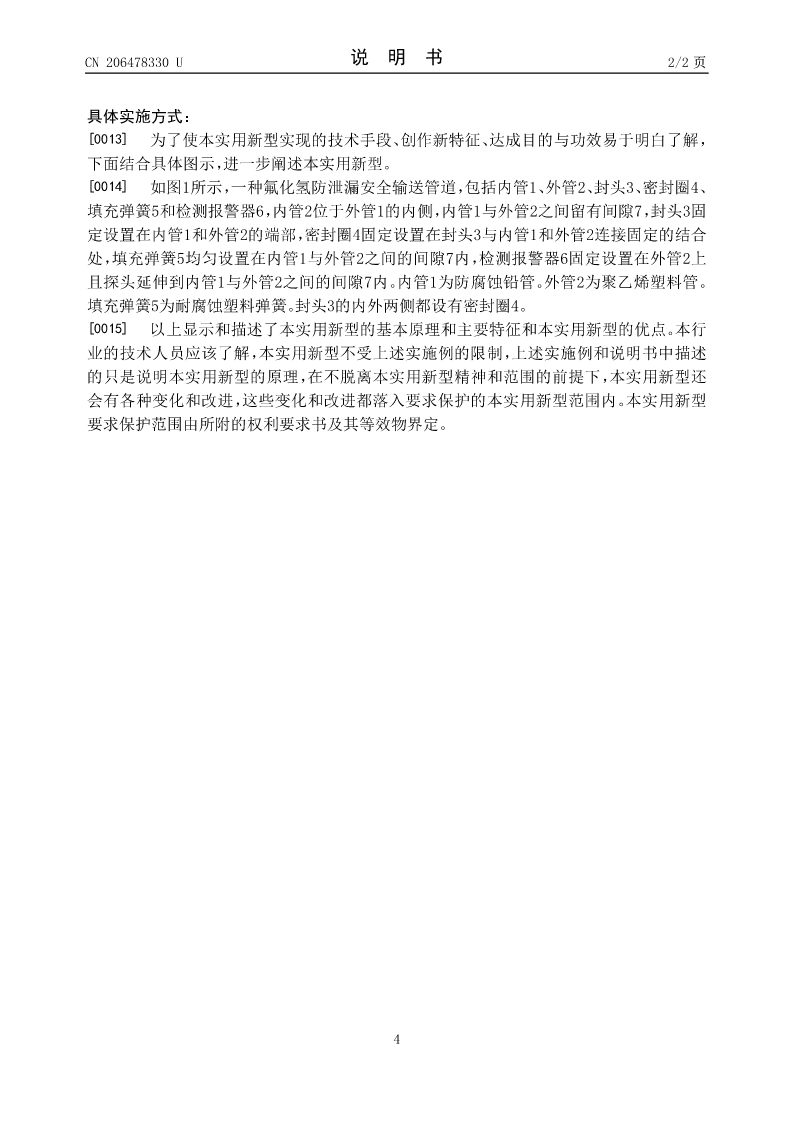

具体实施方式：
[0013]为了
