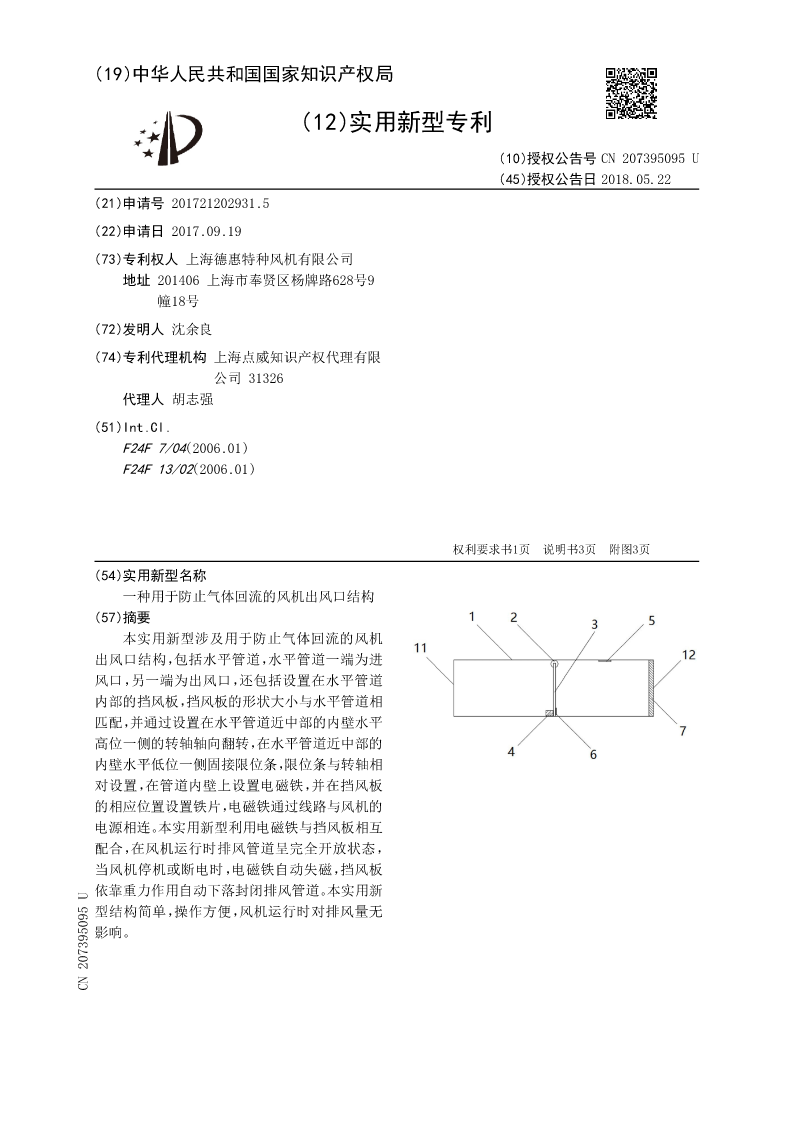

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN207395095U
(45)授权公告日2018.05.22
(21)申请号201721202931.5
(22)申请日2017.09.19
(73)专利权人上海德惠特种风机有限公司
地址201406上海市奉贤区杨牌路628号9
幢18号
(72)发明人沈余良
(74)专利代理机构上海点威知识产权代理有限
公司31326
代理人胡志强
(51)Int.Cl.
F24F7/04(2006.01)
F24F13/02(2006.01)




权利要求书1页说明书3页附图3页
(54)实用新型名称
一种用于防止气体回流的风机出风口结构
(57)摘要
本实用新型涉及用于防止气体回流的风机
出风口结构,包括水平管道,水平管道一端为进
风口,另一端为出风口,还包括设置在水平管道
内部的挡风板,挡风板的形状大小与水平管道相
匹配,并通过设置在水平管道近中部的内壁水平
高位一侧的转轴轴向翻转,在水平管道近中部的
内壁水平低位一侧固接限位条,限位条与转轴相
对设置,在管道内壁上设置电磁铁,并在挡风板
的相应位置设置铁片,电磁铁通过线路与风机的
电源相连。本实用新型利用电磁铁与挡风板相互
配合,在风机运行时排风管道呈完全开放状态,
当风机停机或断电时,电磁铁自动失磁,挡风板
依靠重力作用自动下落封闭排风管道。本实用新
型结构简单,操作方便,风机运行时对排风量无
影响。
CN207395095U

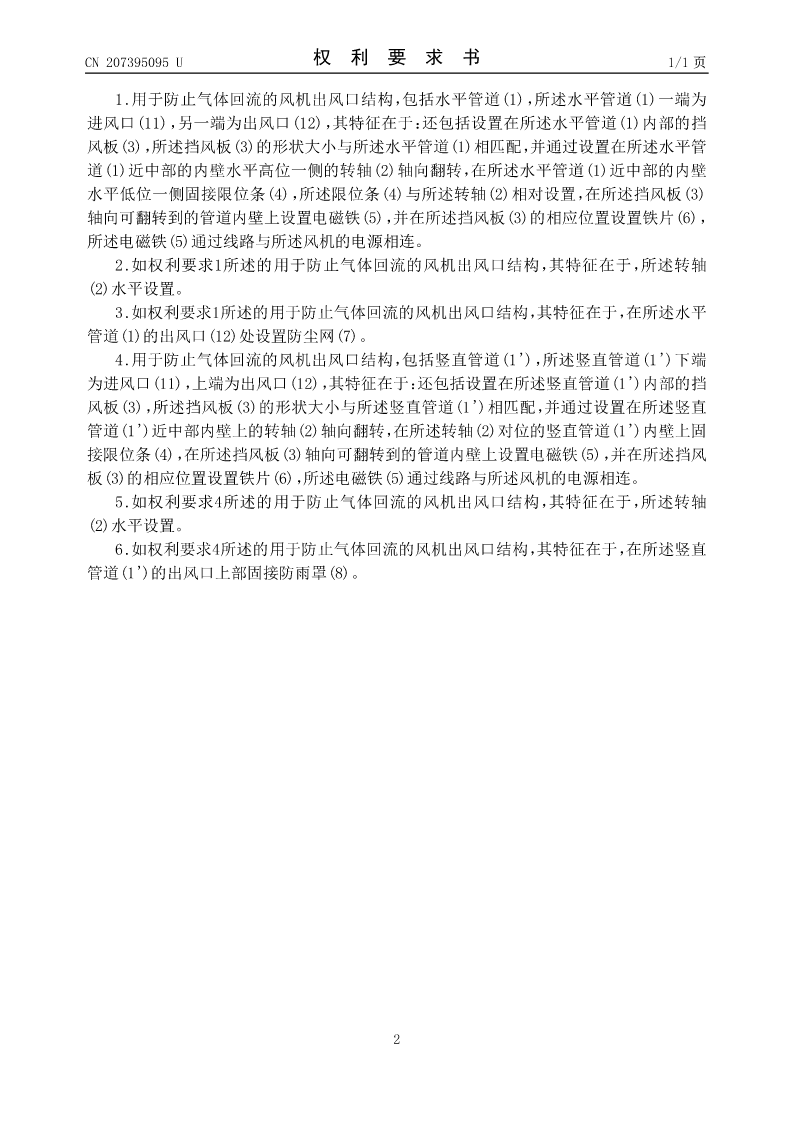

CN207395095U权利要求书1/1页

1.用于防止气体回流的风机出风口结构,包括水平管道(1),所述水平管道(1)一端为
进风口(11),另一端为出风口(12),其特征在于:还包括设置在所述水平管道(1)内部的挡
风板(3),所述挡风板(3)的形状大小与所述水平管道(1)相匹配,并通过设置在所述水平管
道(1)近中部的内壁水平高位一侧的转轴(2)轴向翻转,在所述水平管道(1)近中部的内壁
水平低位一侧固接限位条(4),所述限位条(4)与所述转轴(2)相对设置,在所述挡风板(3)
轴向可翻转到的管道内壁上设置电磁铁(5),并在所述挡风板(3)的相应位置设置铁片(6),
所述电磁铁(5)通过线路与所述风机的电源相连。
2.如权利要求1所述的用于防止气体回流的风机出风口结构,其特征在于,所述转轴
(2)水平设置。
3.如权利要求1所述的用于防止气体回流的风机出风口结构,其特征在于,在所述水平
管道(1)的出风口(12)处设置防尘网(7)。
4.用于防止气体回流的风机出风口结构,包括竖直管道(1'),所述竖直管道(1')下端
为进风口(11),上端为出风口(12),其特征在于:还包括设置在所述竖直管道(1')内部的挡
风板(3),所述挡风板(3)的形状大小与所述竖直管道(1')相匹配,并通过设置在所述竖直
管道(1')近中部内壁上的转轴(2)轴向翻转,在所述转轴(2)对位的竖直管道(1')内壁上固
接限位条(4),在所述挡风板(3)轴向可翻转到的管道内壁上设置电磁铁(5),并在所述挡风
板(3)的相应位置设置铁片(6),所述电磁铁(5)通过线路与所述风机的电源相连。
5.如权利要求4所述的用于防止气体回流的风机出风口结构,其特征在于,所述转轴
(2)水平设置。
6.如权利要求4所述的用于防止气体回流的风机出风口结构,其特征在于,在所述竖直
管道(1')的出风口上部固接防雨罩(8)。


2

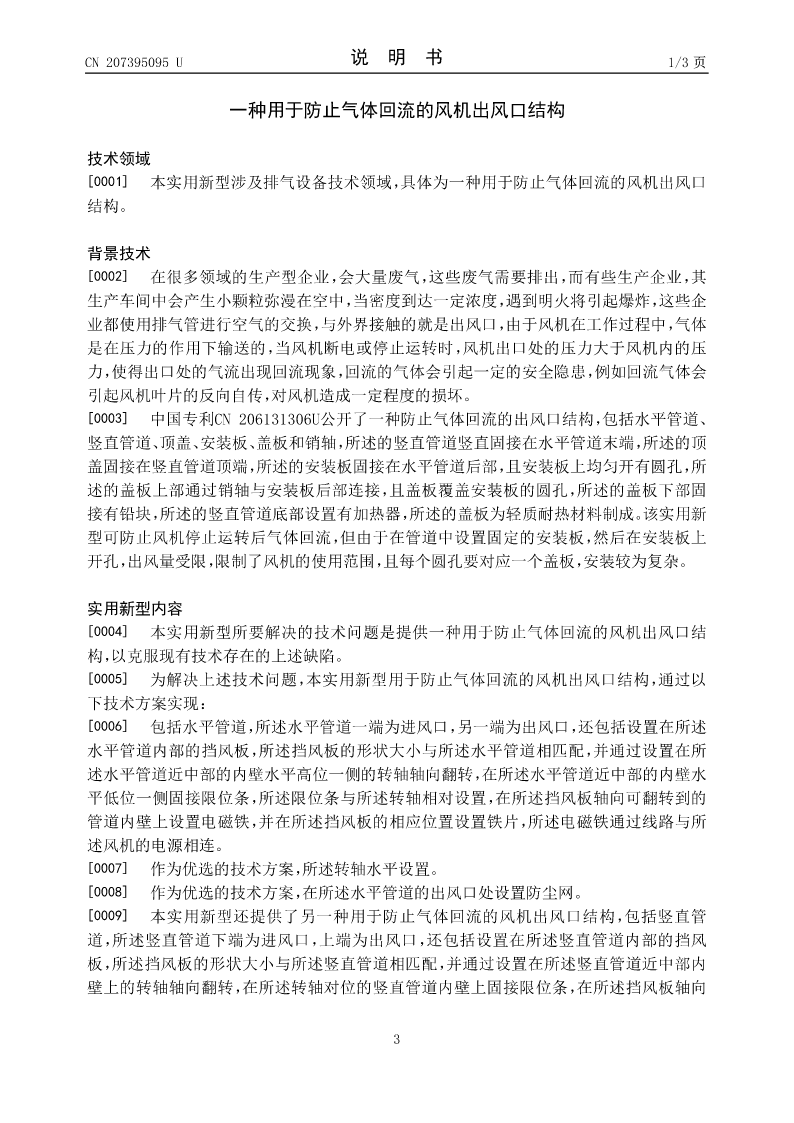

CN207395095U说明书1/3页

一种用于防止气体回流的风机出风口结构

技术领域
[0001]本实用新型涉及排气设备技术领域,具体为一种用于防止气体回流的风机出风口
结构。

背景技术
[0002]在很多领域的生产型企业,会大量废气,这些废气需要排出,而有些生产企业,其
生产车间中会产生小颗粒弥漫在空中,当密度到达一定浓度,遇到明火将引起爆炸,这些企
业都使用排气管进行空气的交换,与外界接触的就是出风口,由于风机在工作过程中,气体
是在压力的作用下输送的,当风机断电或停止运转时,风机出口处的压力大于风机内的压
力,使得出口处的气流出现回流现象,回流的气体会引起一定的安全隐患,例如回流气体会
引起风机叶片的反向自传,对风机造成一定程度的损坏。
[0003]中国专利CN206131306U公开了一种防止气体回流的出风口结构,包括水平管道、
竖直管道、顶盖、安装板、盖板和销轴,所述的竖直管道竖直固接在水平管道末端,所述的顶
盖固接在竖直管道顶端,所述的安装板固接在水平管道后部,且安装板上均匀开有圆孔,所
述的盖板上部通过销轴与安装板后部连接,且盖板覆盖安装板的圆孔,所述的盖板下部固
接有铅块,所述的竖直管道底部设置有加热器,所述的盖板为轻质耐热材料制成。该实用新
型可防止风机
查看更多
