2018102183791PVDF石墨烯柔性压电材料及其柔性压电发电机的制备方法.pdf

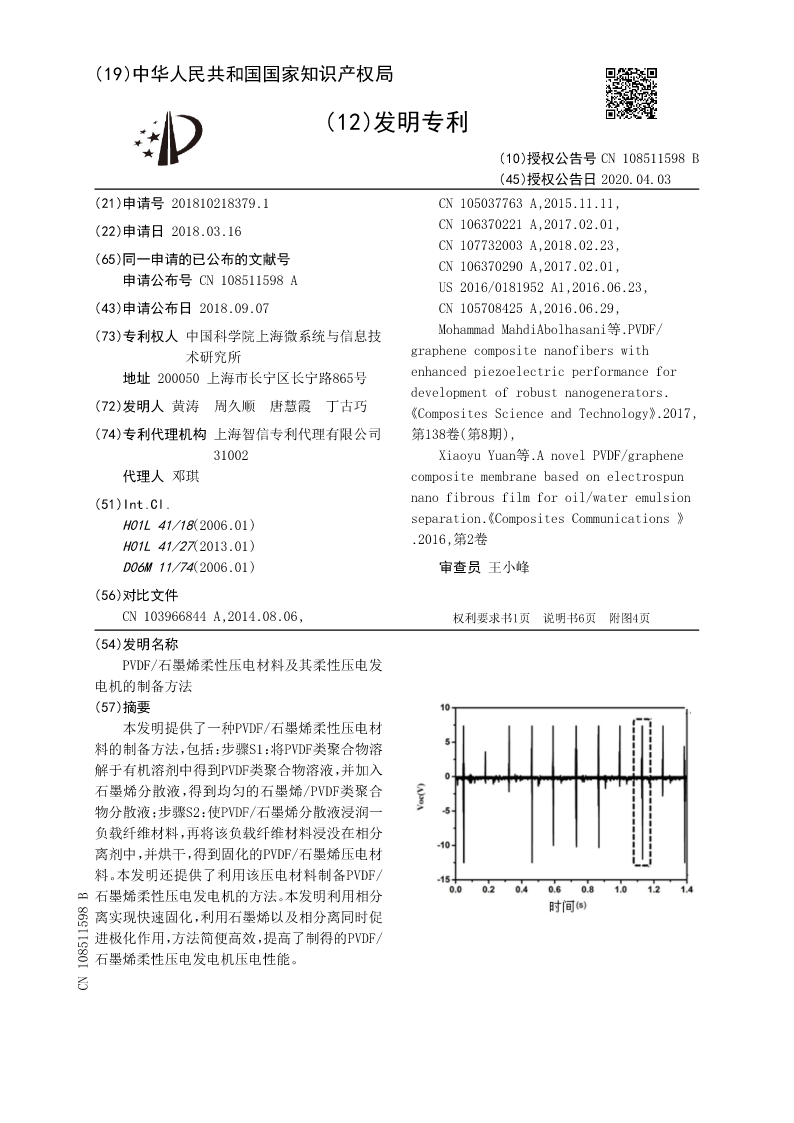

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108511598B
(45)授权公告日2020.04.03
(21)申请号201810218379.1CN105037763A,2015.11.11,
(22)申请日2018.03.16CN106370221A,2017.02.01,
CN107732003A,2018.02.23,
(65)同一申请的已公布的文献号CN106370290A,2017.02.01,
申请公布号CN108511598AUS2016/0181952A1,2016.06.23,
(43)申请公布日2018.09.07CN105708425A,2016.06.29,
(73)专利权人中国科学院上海微系统与信息技MohammadMahdiAbolhasani等.PVDF/
术研究所graphenecompositenanofiberswith
地址200050上海市长宁区长宁路865号enhancedpiezoelectricperformancefor
developmentofrobustnanogenerators.
(72)发明人黄涛周久顺唐慧霞丁古巧《CompositesScienceandTechnology》.2017,
(74)专利代理机构上海智信专利代理有限公司第138卷(第8期),
31002XiaoyuYuan等.AnovelPVDF/graphene
代理人邓琪compositemembranebasedonelectrospun
(51)Int.Cl.nanofibrousfilmforoil/wateremulsion
H01L41/18(2006.01)separation《.CompositesCommunications》
H01L41/27(2013.01).2016,第2卷
D06M11/74(2006.01)审查员王小峰

(56)对比文件
CN103966844A,2014.08.06,权利要求书1页说明书6页附图4页
(54)发明名称
PVDF/石墨烯柔性压电材料及其柔性压电发
电机的制备方法
(57)摘要
本发明提供了一种PVDF/石墨烯柔性压电材
料的制备方法，包括：步骤S1：将PVDF类聚合物溶
解于有机溶剂中得到PVDF类聚合物溶液，并加入
石墨烯分散液，得到均匀的石墨烯/PVDF类聚合
物分散液；步骤S2：使PVDF/石墨烯分散液浸润一
负载纤维材料，再将该负载纤维材料浸没在相分
离剂中，并烘干，得到固化的PVDF/石墨烯压电材
料。本发明还提供了利用该压电材料制备PVDF/
石墨烯柔性压电发电机的方法。本发明利用相分
离实现快速固化，利用石墨烯以及相分离同时促
进极化作用，方法简便高效，提高了制得的PVDF/
石墨烯柔性压电发电机压电性能。
CN108511598B
CN108511598B权利要求书1/1页

1.一种PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，包括：
步骤S1：提供PVDF/石墨烯柔性压电材料；
所述PVDF/石墨烯柔性压电材料的制备方法，包括：
步骤S11：将PVDF类聚合物溶解于有机溶剂中得到PVDF类聚合物溶液，并加入石墨烯分
散液，得到均匀的石墨烯/PVDF类聚合物分散液；
步骤S12：使PVDF/石墨烯分散液浸润一负载纤维材料，再将该负载纤维材料浸没在相
分离剂中，并烘干，得到固化的PVDF/石墨烯柔性压电材料；
步骤S2：在步骤S1中的PVDF/石墨烯柔性压电材料两面设置柔性导电集流体，并进行封
装，得到PVDF/石墨烯柔性压电发电机。
2.根据权利要求1所述的PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，所述
步骤S11的PVDF类聚合物溶液与石墨烯分散液通过超声混合均匀。
3.根据权利要求1所述的PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，所述
步骤S12中，采用浸渍法或喷涂法完成PVDF/石墨烯分散液浸润负载纤维材料。
4.根据权利要求1所述的PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，所述
步骤S12的烘干温度为40-120℃。
5.根据权利要求1所述的PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，所述
PVDF类聚合物为PVDF、改性PVDF中的其中一种。
6.根据权利要求1所述的PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，所述
有机溶剂为N-甲基吡咯烷酮或二甲基甲酰胺。
7.根据权利要求1所述的PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，所述
负载纤维为植物纤维或人工纤维。
8.根据权利要求1所述的PVDF/石墨烯柔性压电发电机的制备方法，其特征在于，所述
相分离剂为水、盐溶液，或水和醇类溶剂的混合物。
9
