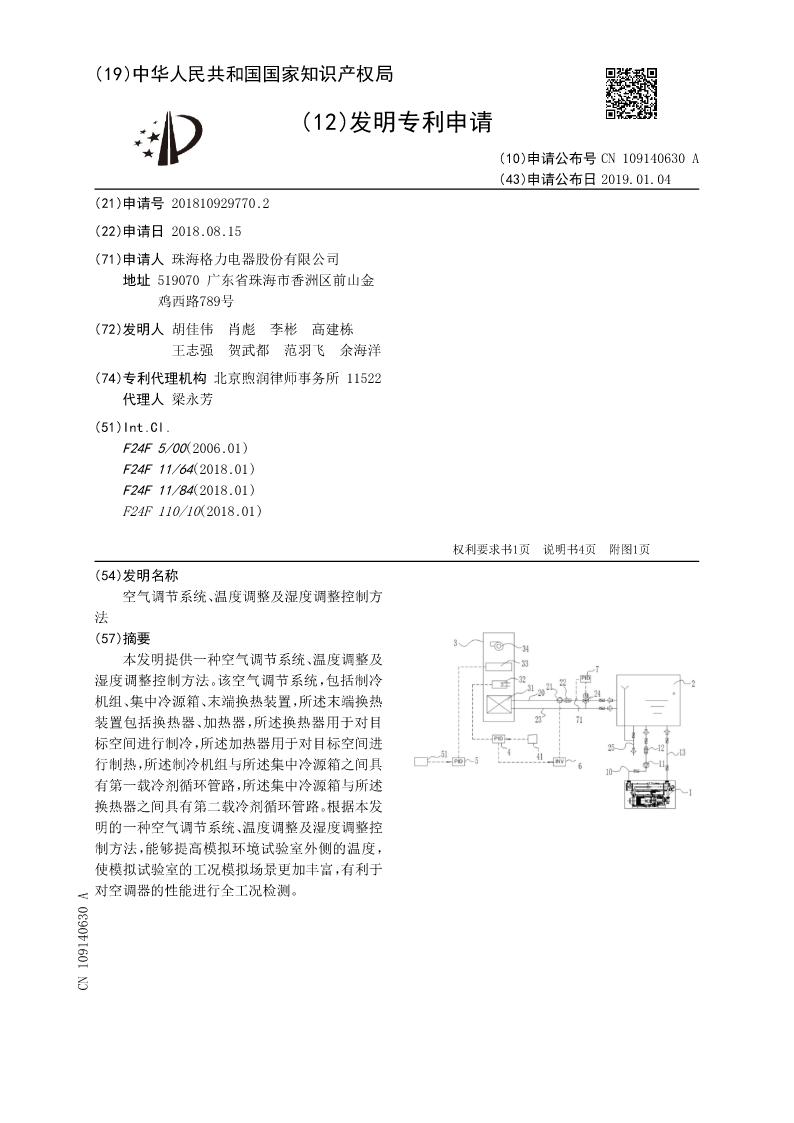

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN109140630A
(43)申请公布日2019.01.04
(21)申请号201810929770.2
(22)申请日2018.08.15
(71)申请人珠海格力电器股份有限公司
地址519070广东省珠海市香洲区前山金
鸡西路789号
(72)发明人胡佳伟肖彪李彬高建栋
王志强贺武都范羽飞余海洋
(74)专利代理机构北京煦润律师事务所11522
代理人梁永芳
(51)Int.Cl.
F24F5/00(2006.01)
F24F11/64(2018.01)
F24F11/84(2018.01)
F24F110/10(2018.01)

权利要求书1页说明书4页附图1页
(54)发明名称
空气调节系统、温度调整及湿度调整控制方
法
(57)摘要
本发明提供一种空气调节系统、温度调整及
湿度调整控制方法。该空气调节系统，包括制冷
机组、集中冷源箱、末端换热装置，所述末端换热
装置包括换热器、加热器，所述换热器用于对目
标空间进行制冷，所述加热器用于对目标空间进
行制热，所述制冷机组与所述集中冷源箱之间具
有第一载冷剂循环管路，所述集中冷源箱与所述
换热器之间具有第二载冷剂循环管路。根据本发
明的一种空气调节系统、温度调整及湿度调整控
制方法，能够提高模拟环境试验室外侧的温度，
使模拟试验室的工况模拟场景更加丰富，有利于
对空调器的性能进行全工况检测。
CN109140630A

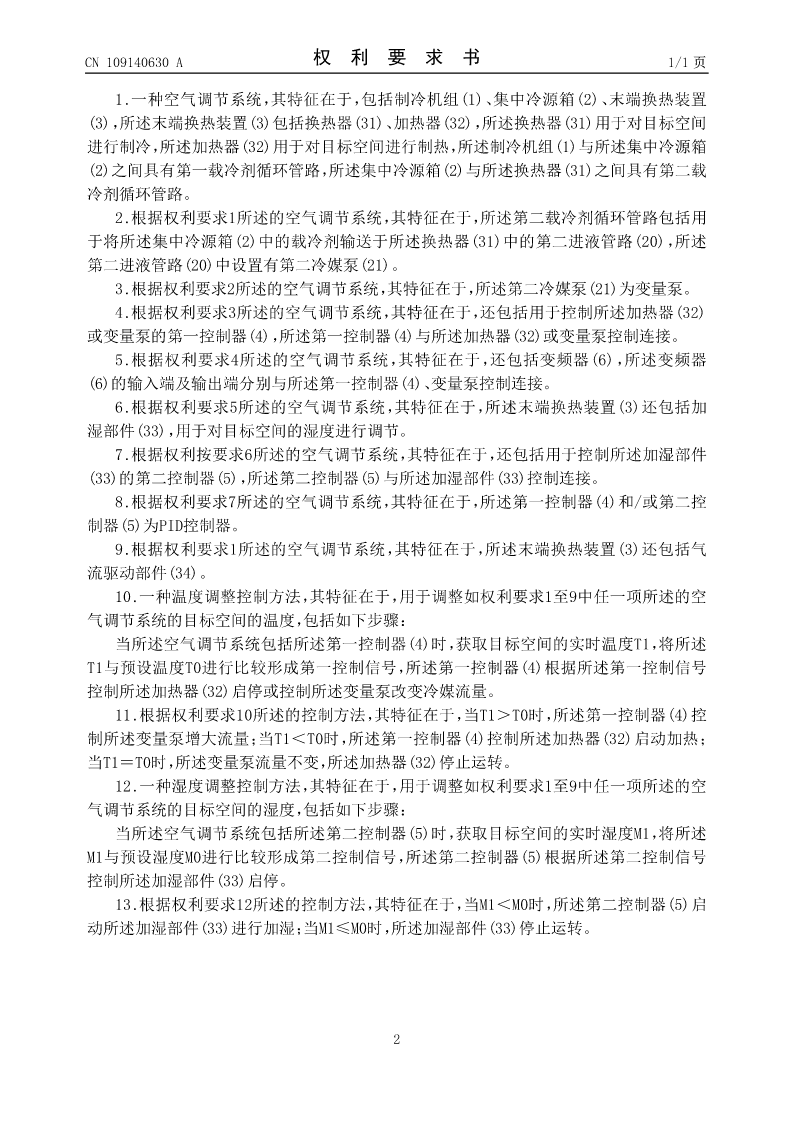

CN109140630A权利要求书1/1页

1.一种空气调节系统，其特征在于，包括制冷机组(1)、集中冷源箱(2)、末端换热装置
(3)，所述末端换热装置(3)包括换热器(31)、加热器(32)，所述换热器(31)用于对目标空间
进行制冷，所述加热器(32)用于对目标空间进行制热，所述制冷机组(1)与所述集中冷源箱
(2)之间具有第一载冷剂循环管路，所述集中冷源箱(2)与所述换热器(31)之间具有第二载
冷剂循环管路。
2.根据权利要求1所述的空气调节系统，其特征在于，所述第二载冷剂循环管路包括用
于将所述集中冷源箱(2)中的载冷剂输送于所述换热器(31)中的第二进液管路(20)，所述
第二进液管路(20)中设置有第二冷媒泵(21)。
3.根据权利要求2所述的空气调节系统，其特征在于，所述第二冷媒泵(21)为变量泵。
4.根据权利要求3所述的空气调节系统，其特征在于，还包括用于控制所述加热器(32)
或变量泵的第一控制器(4)，所述第一控制器(4)与所述加热器(32)或变量泵控制连接。
5.根据权利要求4所述的空气调节系统，其特征在于，还包括变频器(6)，所述变频器
(6)的输入端及输出端分别与所述第一控制器(4)、变量泵控制连接。
6.根据权利要求5所述的空气调节系统，其特征在于，所述末端换热装置(3)还包括加
湿部件(33)，用于对目标空间的湿度进行调节。
7.根据权利按要求6所述的空气调节系统，其特征在于，还包括用于控制所述加湿部件
(33)的第二控制器(5)，所述第二控制器(5)与所述加湿部件(33)控制连接。
8.根据权利要求7所述的空气调节系统，其特征在于，所述第一控制器(4)和/或第二控
制器(5)为PID控制器。
9.根据权利要求1所述的空气调节系统，其特征在于，所述末端换热装置(3)还包括气
流驱动部件(34)。
10.一种温度调整控制方法，其特征在于，用于调整如权利要求1至9中任一项所述的空
气调节系统的目标空间的温度，包括如下步骤：
当所述空气调节系统包括所述第一控制器(4)时，获取目标空间的实时温度T1，将所述
T1与预设温度T0进行比较形成第一控制信号，所述第一控制器(4)根据所述第一控制信号
控制所述加热器(32)启停或控制所述变量泵改变冷媒流量。
11.根据权利要求10所述的控制方法，其特征在于，当T1＞T0时，所述第一控制器(4)控
制所述变量泵增大流量；当T1＜T0时，所述第一控制器(4)控制所述加热器(32)启动加热；
当T1＝T0时，所述变量泵流量不变，所述加热器(32)停止运转。
12.一种湿度调整控制方法，其特征在于，用于调整如权利要求1至9中任一项所述的空
气调节系统的目标空间的湿度，包括如下步骤：
当所述空气调节系统包括所述第二控制器(5)时，获取目标空间的实时湿度M1，将所述
M1与预设湿度M0进行比较形成第二控制信号，所述第二控制器(5)根据所述第二控制信号
控制所述加湿部件(33)启停。
13.根据权利要求12所述的控制方法，其特征在于，当M1＜M0时，所述第二控制器(5)启
动所述加湿部件(33)进行加湿；当M1≤M0时，所述加湿部件(33)停止运转。

2

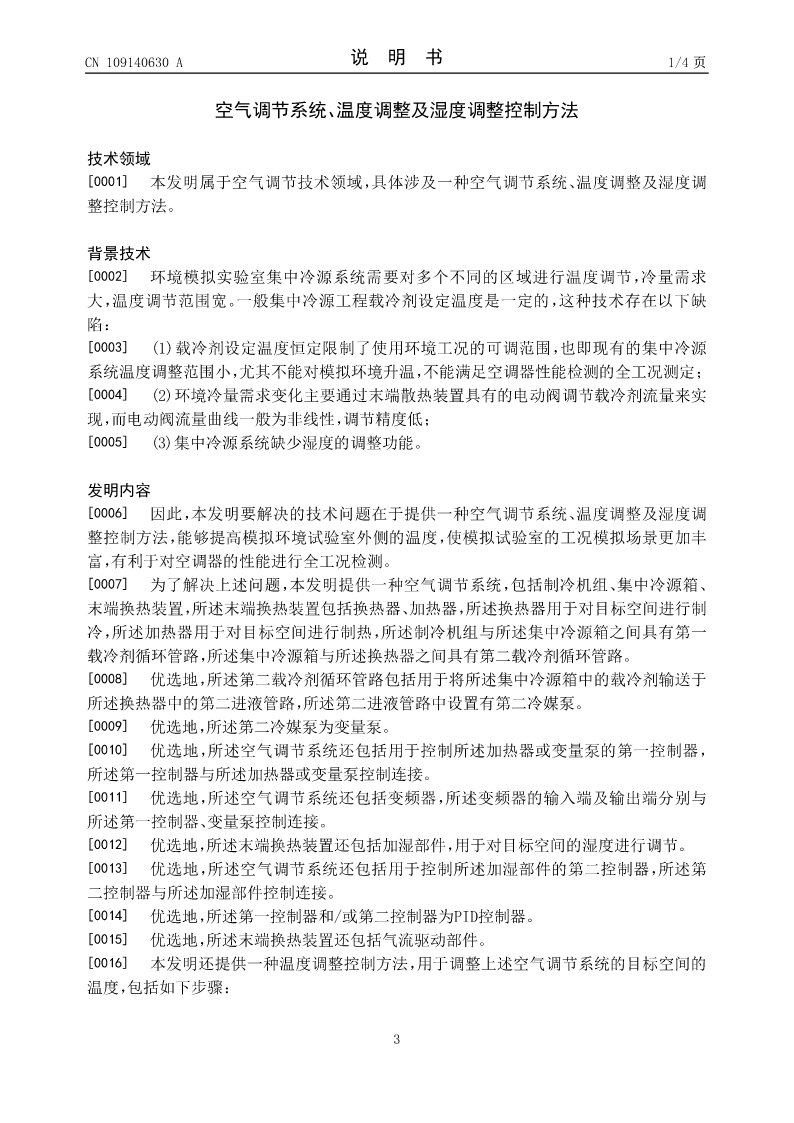

CN109140630A说明书1/4页

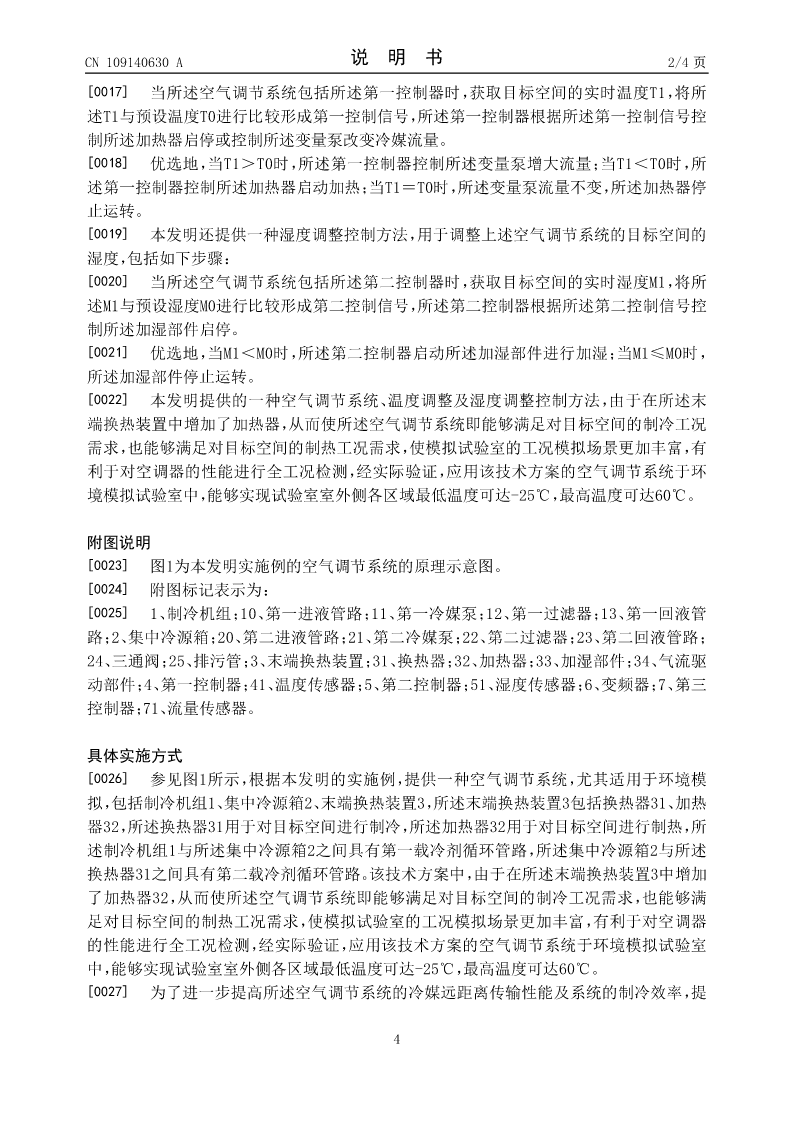

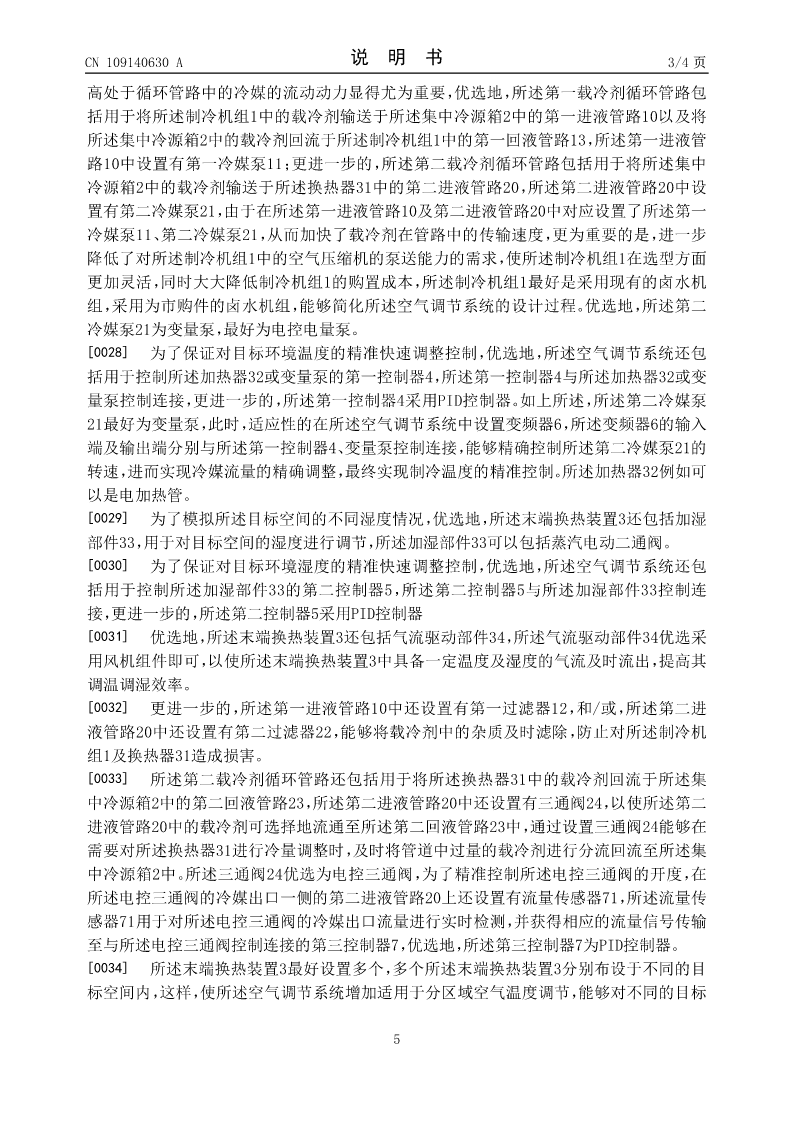

空气调节
