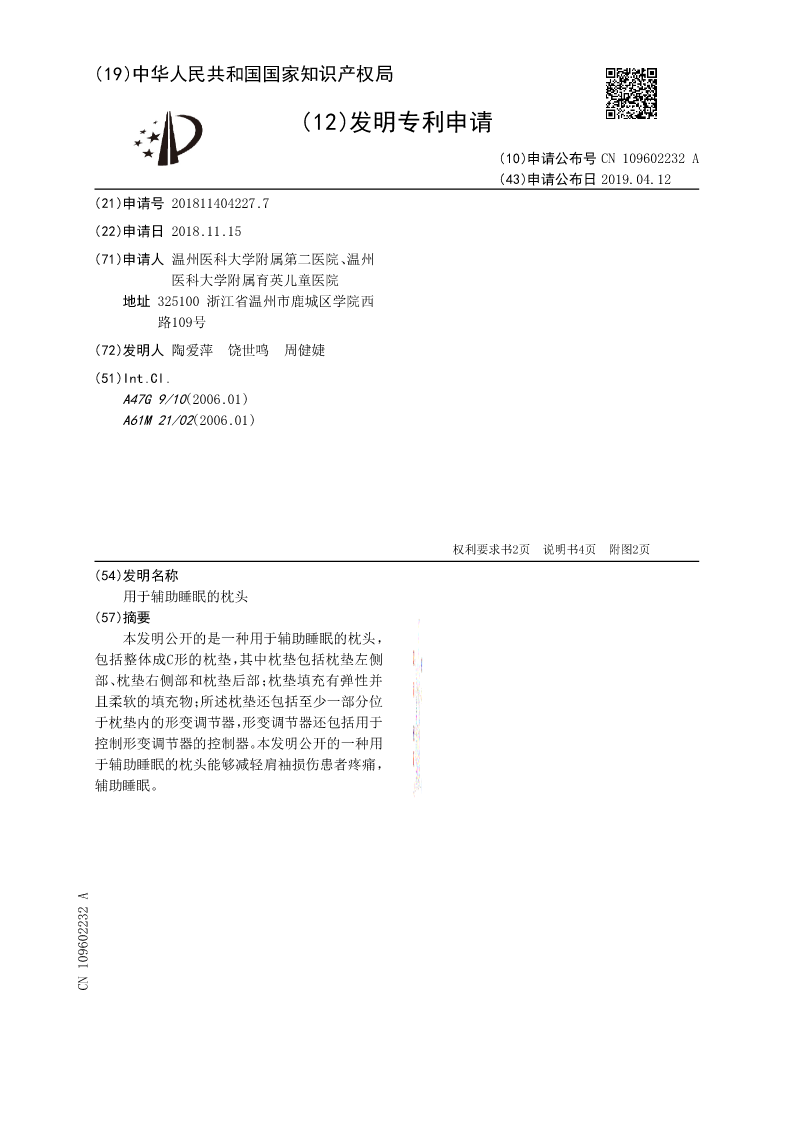

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN109602232A
(43)申请公布日2019.04.12
(21)申请号201811404227.7
(22)申请日2018.11.15
(71)申请人温州医科大学附属第二医院、温州
医科大学附属育英儿童医院
地址325100浙江省温州市鹿城区学院西
路109号
(72)发明人陶爱萍饶世鸣周健婕
(51)Int.Cl.
A47G9/10(2006.01)
A61M21/02(2006.01)




权利要求书2页说明书4页附图2页
(54)发明名称
用于辅助睡眠的枕头
(57)摘要
本发明公开的是一种用于辅助睡眠的枕头,
包括整体成C形的枕垫,其中枕垫包括枕垫左侧
部、枕垫右侧部和枕垫后部;枕垫填充有弹性并
且柔软的填充物;所述枕垫还包括至少一部分位
于枕垫内的形变调节器,形变调节器还包括用于
控制形变调节器的控制器。本发明公开的一种用
于辅助睡眠的枕头能够减轻肩袖损伤患者疼痛,
辅助睡眠。
CN109602232A

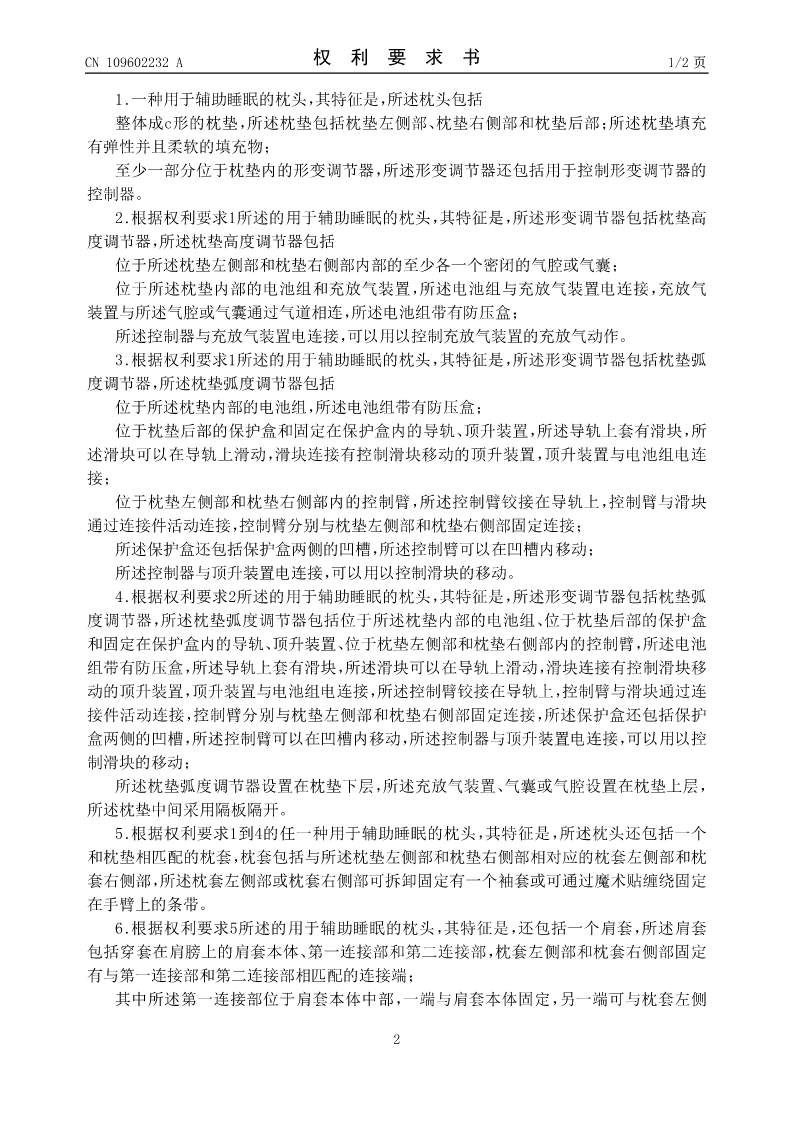

CN109602232A权利要求书1/2页

1.一种用于辅助睡眠的枕头,其特征是,所述枕头包括
整体成c形的枕垫,所述枕垫包括枕垫左侧部、枕垫右侧部和枕垫后部;所述枕垫填充
有弹性并且柔软的填充物;
至少一部分位于枕垫内的形变调节器,所述形变调节器还包括用于控制形变调节器的
控制器。
2.根据权利要求1所述的用于辅助睡眠的枕头,其特征是,所述形变调节器包括枕垫高
度调节器,所述枕垫高度调节器包括
位于所述枕垫左侧部和枕垫右侧部内部的至少各一个密闭的气腔或气囊;
位于所述枕垫内部的电池组和充放气装置,所述电池组与充放气装置电连接,充放气
装置与所述气腔或气囊通过气道相连,所述电池组带有防压盒;
所述控制器与充放气装置电连接,可以用以控制充放气装置的充放气动作。
3.根据权利要求1所述的用于辅助睡眠的枕头,其特征是,所述形变调节器包括枕垫弧
度调节器,所述枕垫弧度调节器包括
位于所述枕垫内部的电池组,所述电池组带有防压盒;
位于枕垫后部的保护盒和固定在保护盒内的导轨、顶升装置,所述导轨上套有滑块,所
述滑块可以在导轨上滑动,滑块连接有控制滑块移动的顶升装置,顶升装置与电池组电连
接;
位于枕垫左侧部和枕垫右侧部内的控制臂,所述控制臂铰接在导轨上,控制臂与滑块
通过连接件活动连接,控制臂分别与枕垫左侧部和枕垫右侧部固定连接;
所述保护盒还包括保护盒两侧的凹槽,所述控制臂可以在凹槽内移动;
所述控制器与顶升装置电连接,可以用以控制滑块的移动。
4.根据权利要求2所述的用于辅助睡眠的枕头,其特征是,所述形变调节器包括枕垫弧
度调节器,所述枕垫弧度调节器包括位于所述枕垫内部的电池组、位于枕垫后部的保护盒
和固定在保护盒内的导轨、顶升装置、位于枕垫左侧部和枕垫右侧部内的控制臂,所述电池
组带有防压盒,所述导轨上套有滑块,所述滑块可以在导轨上滑动,滑块连接有控制滑块移
动的顶升装置,顶升装置与电池组电连接,所述控制臂铰接在导轨上,控制臂与滑块通过连
接件活动连接,控制臂分别与枕垫左侧部和枕垫右侧部固定连接,所述保护盒还包括保护
盒两侧的凹槽,所述控制臂可以在凹槽内移动,所述控制器与顶升装置电连接,可以用以控
制滑块的移动;
所述枕垫弧度调节器设置在枕垫下层,所述充放气装置、气囊或气腔设置在枕垫上层,
所述枕垫中间采用隔板隔开。
5.根据权利要求1到4的任一种用于辅助睡眠的枕头,其特征是,所述枕头还包括一个
和枕垫相匹配的枕套,枕套包括与所述枕垫左侧部和枕垫右侧部相对应的枕套左侧部和枕
套右侧部,所述枕套左侧部或枕套右侧部可拆卸固定有一个袖套或可通过魔术贴缠绕固定
在手臂上的条带。
6.根据权利要求5所述的用于辅助睡眠的枕头,其特征是,还包括一个肩套,所述肩套
包括穿套在肩膀上的肩套本体、第一连接部和第二连接部,枕套左侧部和枕套右侧部固定
有与第一连接部和第二连接部相匹配的连接端;
其中所述第一连接部位于肩套本体中部,一端与肩套本体固定,另一端可与枕套左侧

2

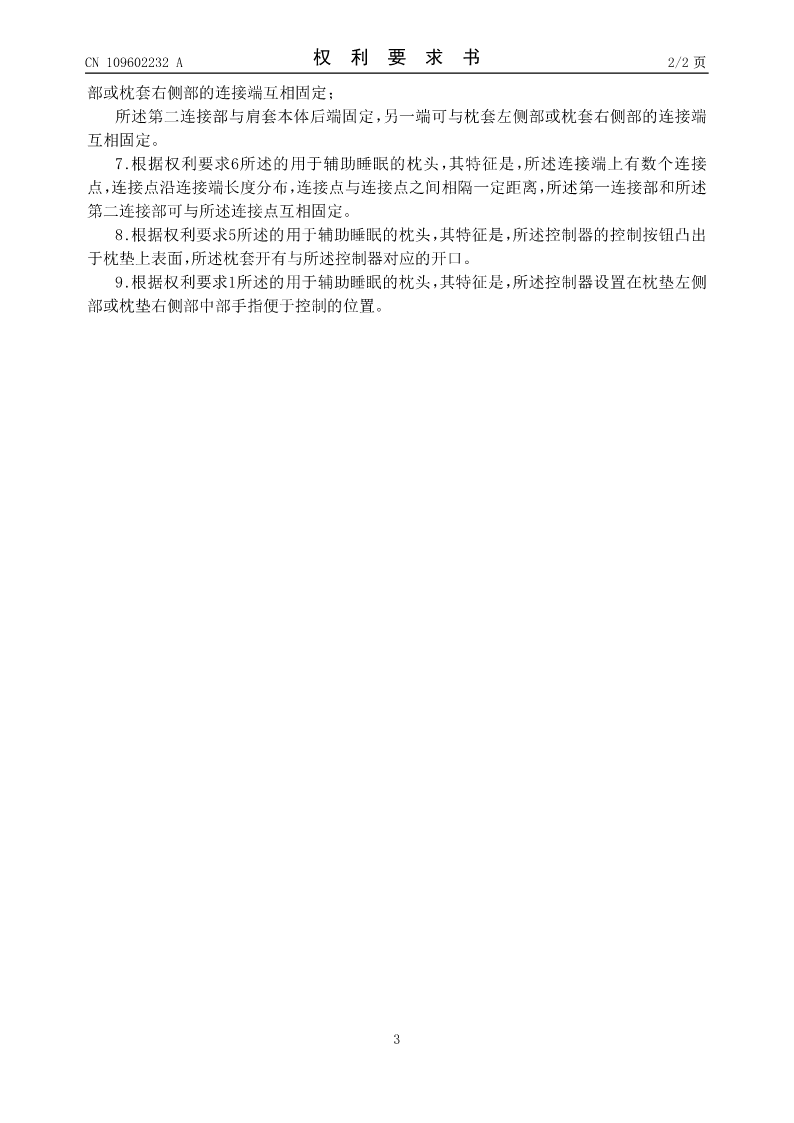

CN109602232A权利要求书2/2页
部或枕套右侧部的连接端互相固定;
所述第二连接部与肩套本体后端固定,另一端可与枕套左侧部或枕套右侧部的连接端
互相固定。
7.根据权利要求6所述的用于辅助睡眠的枕头,其特征是,所述连接端上有数个连接
点,连接点沿连接端长度分布,连接点与连接点之间相隔一定距离,所述第一连接部和所述
第二连接部可与所述连接点互相固定。
8.根据权利要求5所述的用于辅助睡眠的枕头,其特征是,所述控制器的控制按钮凸出
于枕垫上表面,所述枕套开有与所述控制器对应的开口。
9.根据权利要求1所述的用于辅助睡眠的枕头,其特征是,所述控制器设置在枕垫左侧
部或枕垫
