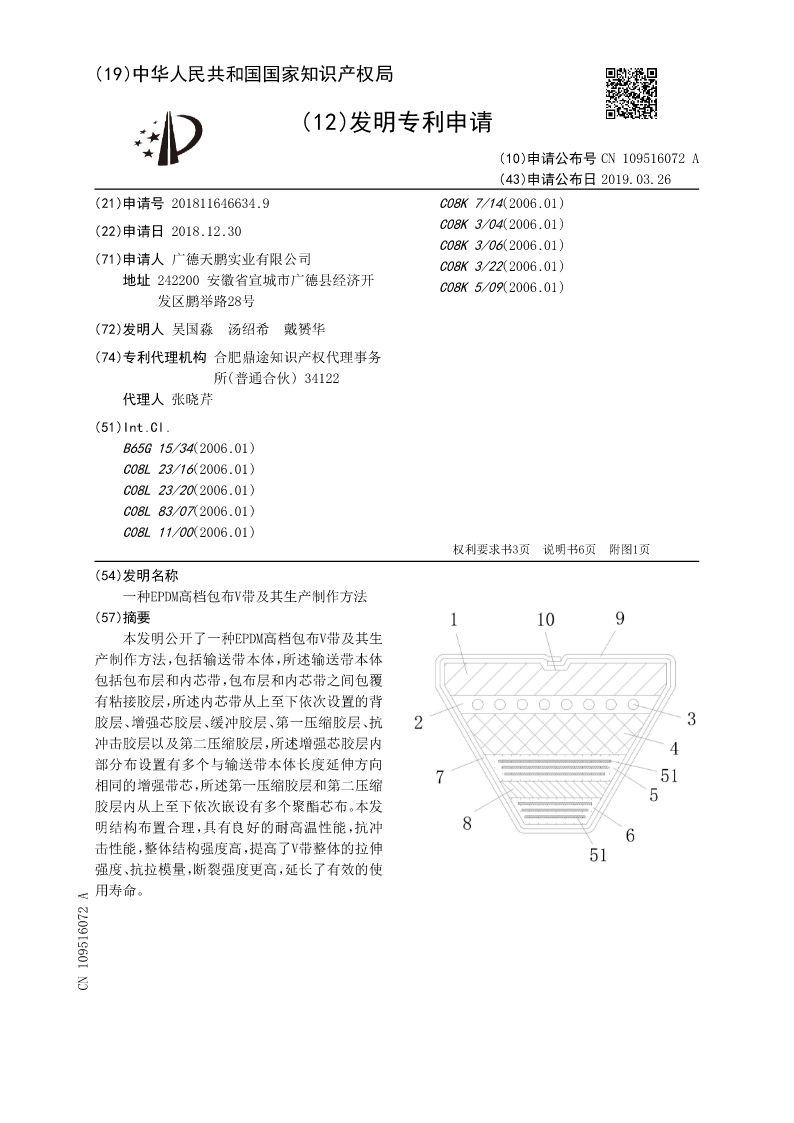

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN109516072A
(43)申请公布日2019.03.26
(21)申请号201811646634.9C08K7/14(2006.01)
(22)申请日2018.12.30C08K3/04(2006.01)
C08K3/06(2006.01)
(71)申请人广德天鹏实业有限公司C08K3/22(2006.01)
地址242200安徽省宣城市广德县经济开C08K5/09(2006.01)
发区鹏举路28号

(72)发明人吴国淼汤绍希戴赟华
(74)专利代理机构合肥鼎途知识产权代理事务
所(普通合伙)34122
代理人张晓芹
(51)Int.Cl.
B65G15/34(2006.01)
C08L23/16(2006.01)
C08L23/20(2006.01)
C08L83/07(2006.01)
C08L11/00(2006.01)
权利要求书3页说明书6页附图1页
(54)发明名称
一种EPDM高档包布V带及其生产制作方法
(57)摘要
本发明公开了一种EPDM高档包布V带及其生
产制作方法，包括输送带本体，所述输送带本体
包括包布层和内芯带，包布层和内芯带之间包覆
有粘接胶层，所述内芯带从上至下依次设置的背
胶层、增强芯胶层、缓冲胶层、第一压缩胶层、抗
冲击胶层以及第二压缩胶层，所述增强芯胶层内
部分布设置有多个与输送带本体长度延伸方向
相同的增强带芯，所述第一压缩胶层和第二压缩
胶层内从上至下依次嵌设有多个聚酯芯布。本发
明结构布置合理，具有良好的耐高温性能，抗冲
击性能，整体结构强度高，提高了V带整体的拉伸
强度、抗拉模量，断裂强度更高，延长了有效的使
用寿命。
CN109516072A

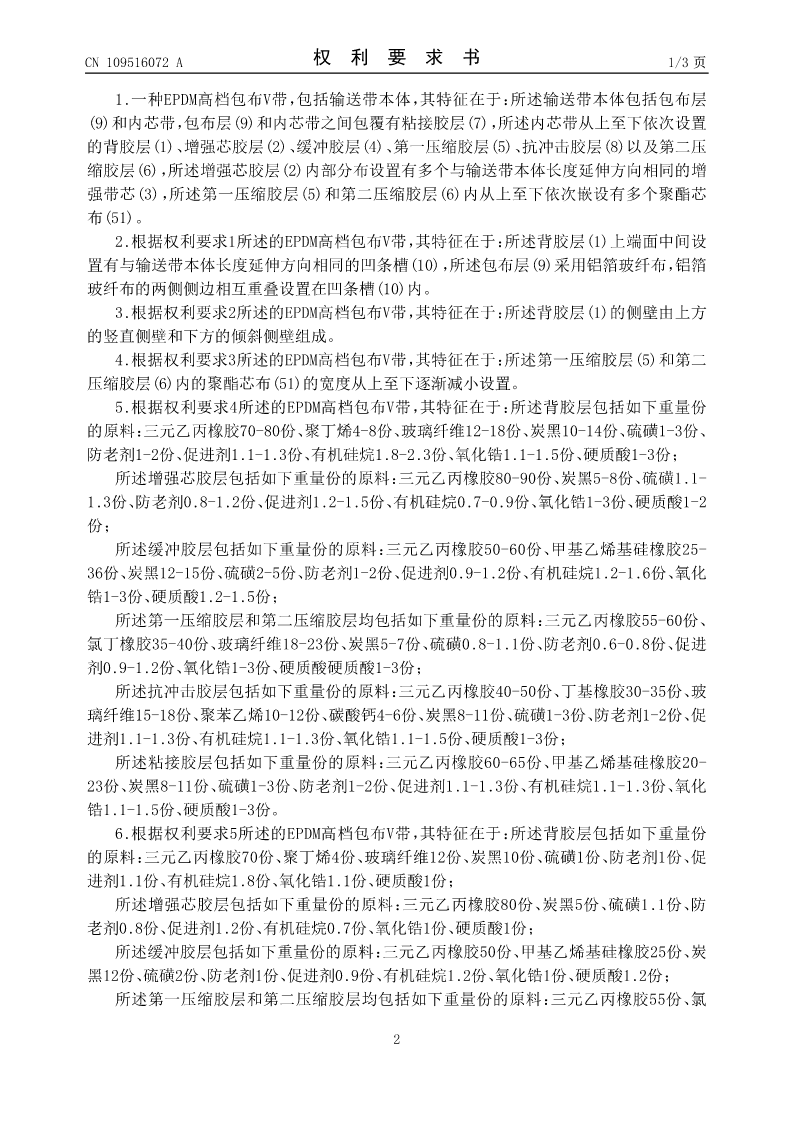

CN109516072A权利要求书1/3页

1.一种EPDM高档包布V带，包括输送带本体，其特征在于：所述输送带本体包括包布层
(9)和内芯带，包布层(9)和内芯带之间包覆有粘接胶层(7)，所述内芯带从上至下依次设置
的背胶层(1)、增强芯胶层(2)、缓冲胶层(4)、第一压缩胶层(5)、抗冲击胶层(8)以及第二压
缩胶层(6)，所述增强芯胶层(2)内部分布设置有多个与输送带本体长度延伸方向相同的增
强带芯(3)，所述第一压缩胶层(5)和第二压缩胶层(6)内从上至下依次嵌设有多个聚酯芯
布(51)。
2.根据权利要求1所述的EPDM高档包布V带，其特征在于：所述背胶层(1)上端面中间设
置有与输送带本体长度延伸方向相同的凹条槽(10)，所述包布层(9)采用铝箔玻纤布，铝箔
玻纤布的两侧侧边相互重叠设置在凹条槽(10)内。
3.根据权利要求2所述的EPDM高档包布V带，其特征在于：所述背胶层(1)的侧壁由上方
的竖直侧壁和下方的倾斜侧壁组成。
4.根据权利要求3所述的EPDM高档包布V带，其特征在于：所述第一压缩胶层(5)和第二
压缩胶层(6)内的聚酯芯布(51)的宽度从上至下逐渐减小设置。
5.根据权利要求4所述的EPDM高档包布V带，其特征在于：所述背胶层包括如下重量份
的原料：三元乙丙橡胶70-80份、聚丁烯4-8份、玻璃纤维12-18份、炭黑10-14份、硫磺1-3份、
防老剂1-2份、促进剂1.1-1.3份、有机硅烷1.8-2.3份、氧化锆1.1-1.5份、硬质酸1-3份；
所述增强芯胶层包括如下重量份的原料：三元乙丙橡胶80-90份、炭黑5-8份、硫磺1.1-
1.3份、防老剂0.8-1.2份、促进剂1.2-1.5份、有机硅烷0.7-0.9份、氧化锆1-3份、硬质酸1-2
份；
所述缓冲胶层包括如下重量份的原料：三元乙丙橡胶50-60份、甲基乙烯基硅橡胶25-
36份、炭黑12-15份、硫磺2-5份、防老剂1-2份、促进剂0.9-1.2份、有机硅烷1.2-1.6份、氧化
锆1-3份、硬质酸1.2-1.5份；
所述第一压缩胶层和第二压缩胶层均包括如下重量份的原料：三元乙丙橡胶55-60份、
氯丁橡胶35-40份、玻璃纤维18-23份、炭黑5-7份、硫磺0.8-1.1份、防老剂0.6-0.8份、促进
剂0.9-1.2份、氧化锆1-3份、硬质酸硬质酸1-3份；
所述抗冲击胶层包括如下重量份的原料：三元乙丙橡胶40-50份、丁基橡胶30-35份、玻
璃纤维15-18份、聚苯乙烯10-12份、碳酸钙4-6份、炭黑8-11份、硫磺1-3份、防老剂1-2份、促
进剂1.1-1.3份、有机硅烷1.1-1.3份、氧化锆1.1-1.5份、硬质酸1-3份；
所述粘接胶层包括如下重量份的原料：三元乙丙橡胶60-65份、甲基乙烯基硅橡胶20-
23份、炭黑8-11份、硫磺1-3份、防老剂1-2份、促进剂1.1-1.3份、有机硅烷1.1-1.3份、氧化
锆1.1-
