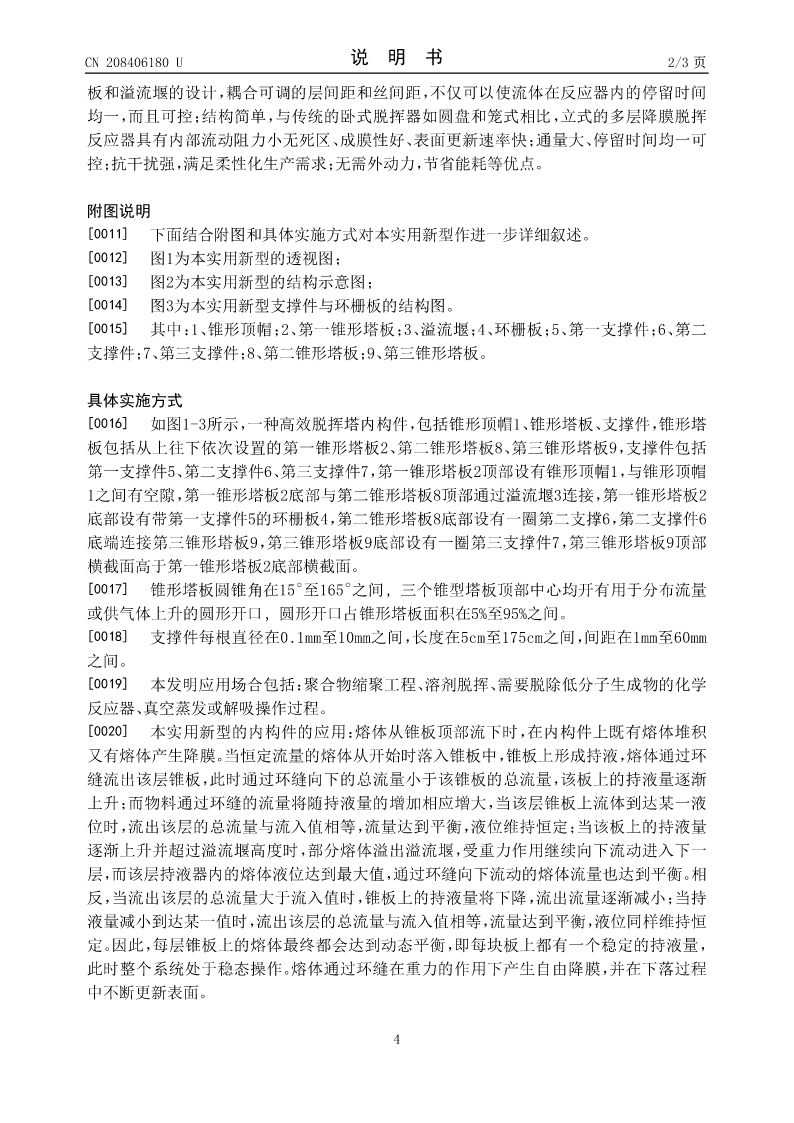

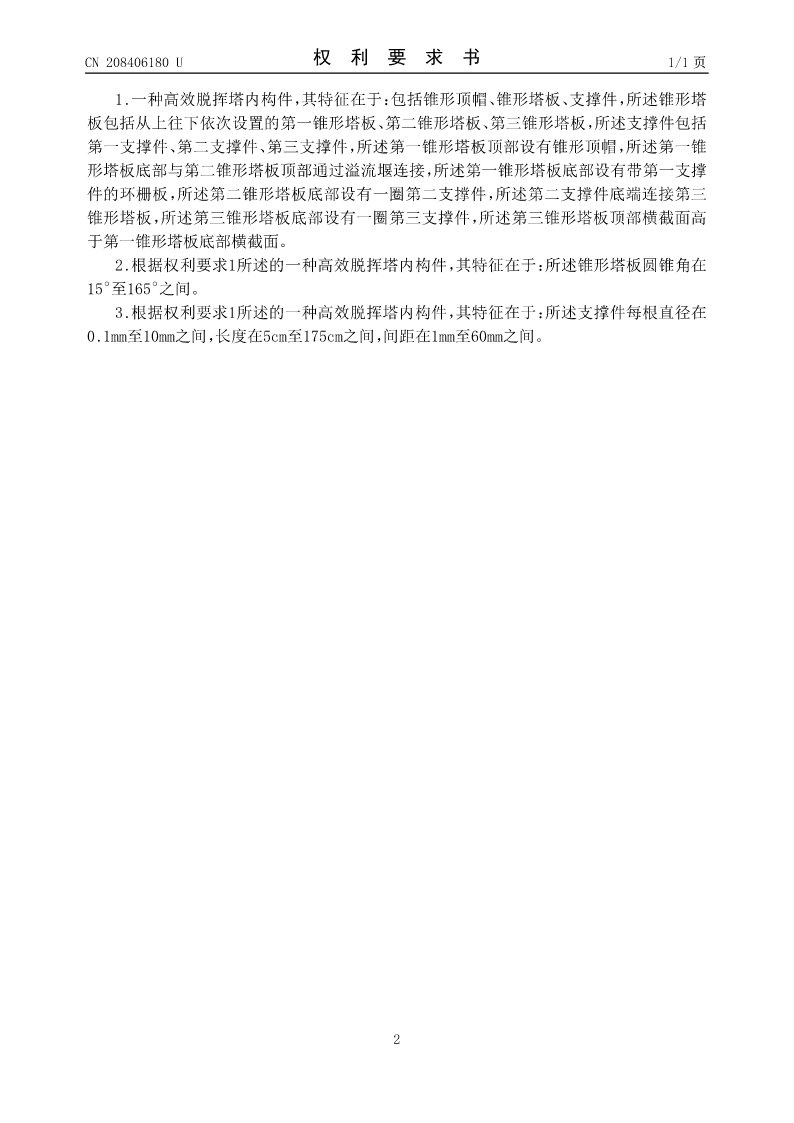

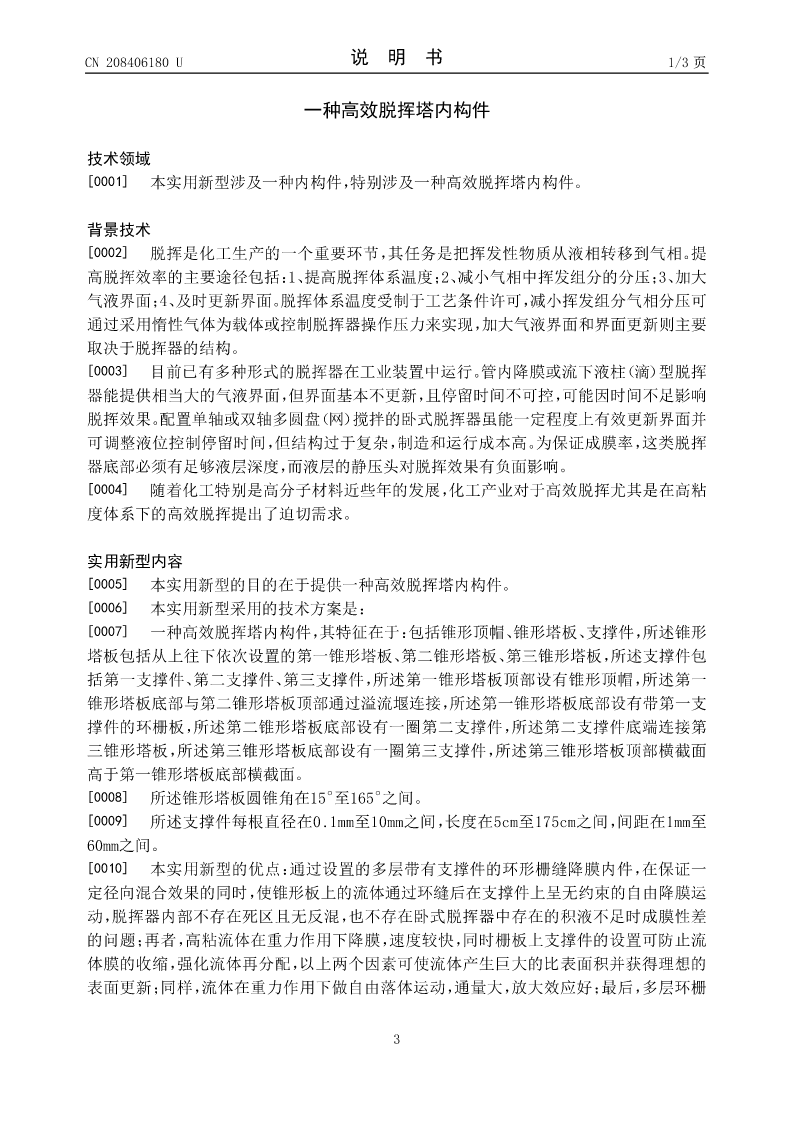

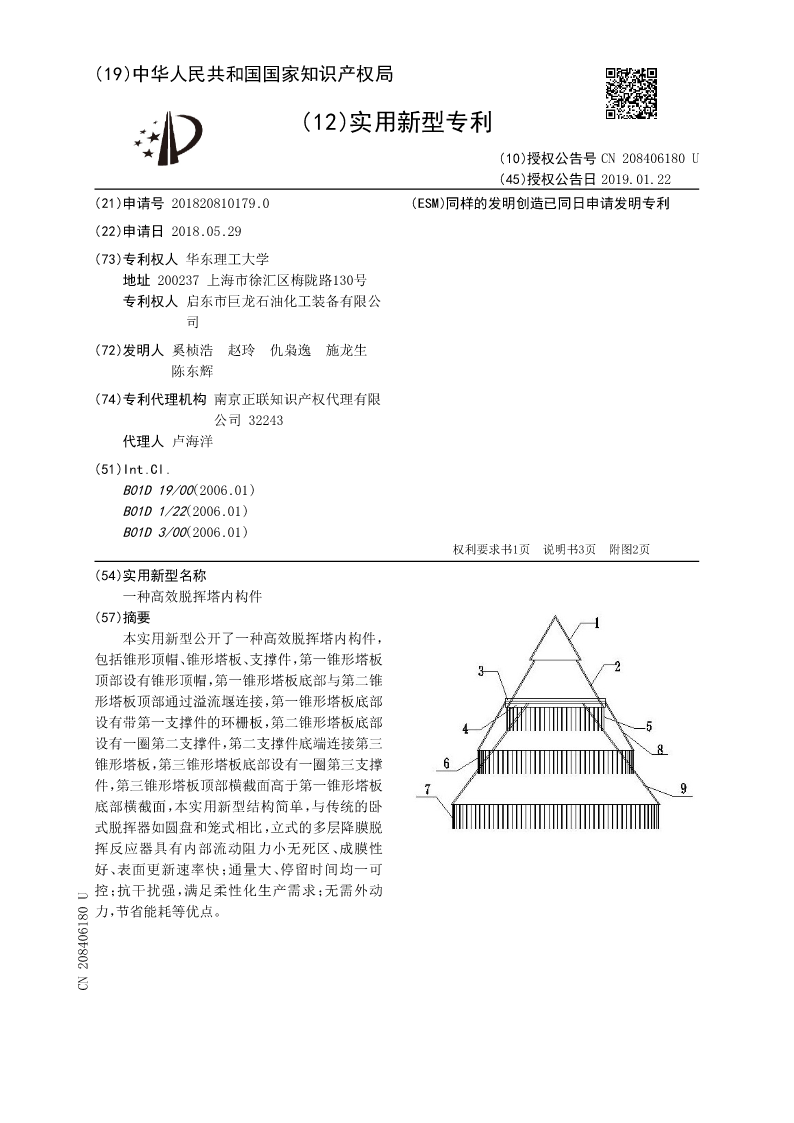

(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号CN208406180U (45)授权公告日2019.01.22 (21)申请号201820810179.0(ESM)同样的发明创造已同日申请发明专利 (22)申请日2018.05.29 (73)专利权人华东理工大学 地址200237上海市徐汇区梅陇路130号 专利权人启东市巨龙石油化工装备有限公 司 (72)发明人奚桢浩赵玲仇枭逸施龙生 陈东辉 (74)专利代理机构南京正联知识产权代理有限 公司32243 代理人卢海洋 (51)Int.Cl. B01D19/00(2006.01) B01D1/22(2006.01) B01D3/00(2006.01) 权利要求书1页说明书3页附图2页 (54)实用新型名称 一种高效脱挥塔内构件 (57)摘要 本实用新型公开了一种高效脱挥塔内构件, 包括锥形顶帽、锥形塔板、支撑件,第一锥形塔板 顶部设有锥形顶帽,第一锥形塔板底部与第二锥 形塔板顶部通过溢流堰连接,第一锥形塔板底部 设有带第一支撑件的环栅板,第二锥形塔板底部 设有一圈第二支撑件,第二支撑件底端连接第三 锥形塔板,第三锥形塔板底部设有一圈第三支撑 件,第三锥形塔板顶部横截面高于第一锥形塔板 底部横截面,本实用新型结构简单,与传统的卧 式脱挥器如圆盘和笼式相比,立式的多层降膜脱 挥反应器具有内部流动阻力小无死区、成膜性 好、表面更新速率快;通量大、停留时间均一可 控;抗干扰强,满足柔性化生产需求;无需外动 力,节省能耗等优点。 CN208406180U CN208406180U权利要求书1/1页 1.一种高效脱挥塔内构件,其特征在于:包括锥形顶帽、锥形塔板、支撑件,所述锥形塔 板包括从上往下依次设置的第一锥形塔板、第二锥形塔板、第三锥形塔板,所述支撑件包括 第一支撑件、第二支撑件、第三支撑件,所述第一锥形塔板顶部设有锥形顶帽,所述第一锥 形塔板底部与第二锥形塔板顶部通过溢流堰连接,所述第一锥形塔板底部设有带第一支撑 件的环栅板,所述第二锥形塔板底部设有一圈第二支撑件,所述第二支撑件底端连接第三 锥形塔板,所述第三锥形塔板底部设有一圈第三支撑件,所述第三锥形塔板顶部横截面高 于第一锥形塔板底部横截面。 2.根据权利要求1所述的一种高效脱挥塔内构件,其特征在于:所述锥形塔板圆锥角在 15°至165°之间。 3.根据权利要求1所述的一种高效脱挥塔内构件,其特征在于:所述支撑件每根直径在 0.1mm至10mm之间,长度在5cm至175cm之间,间距在1mm至60mm之间。 2 CN208406180U说明书1/3页 一种高效脱挥塔内构件 技术领域 [0001]本实用新型涉及一种内构件,特别涉及一种高效脱挥塔内构件。 背景技术 [0002]脱挥是化工生产的一个重要环节,其任务是把挥发性物质从液相转移到气相。提 高脱挥效率的主要途径包括:1、提高脱挥体系温度;2、减小气相中挥发组分的分压;3、加大 气液界面;4、及时更新界面。脱挥体系温度受制于工艺条件许可,减小挥发组分气相分压可 通过采用惰性气体为载体或控制脱挥器操作压力来实现,加大气液界面和界面更新则主要 取决于脱挥器的结构。 [0003]目前已有多种形式的脱挥器在工业装置中运行。管内降膜或流下液柱(滴)型脱挥 器能提供相当大的气液界面,但界面基本不更新,且停留时间不可控,可能因时间不足影响 脱挥效果。配置单轴或双轴多圆盘(网)搅拌的卧式脱挥器虽能一定程度上有效更新界面并 可调整液位控制停留时间,但结构过于复杂,制造和运行成本高。为保证成膜率,这类脱挥 器底部必须有足够液层深度,而液层的静压头对脱挥效果有负面影响。 [0004]随着化工特别是高分子材料近些年的发展,化工产业对于高效脱挥尤其是在高粘 度体系下的高效脱挥提出了迫切需求。 实用新型内容 [0005]本实用新型的目的在于提供一种高效脱挥塔内构件。 [0006]本实用新型采用的技术方案是: [0007]一种高效脱挥塔内构件,其特征在于:包括锥形顶帽、锥形塔板、支撑件,所述锥形 塔板包括从上往下依次设置的第一锥形塔板、第二锥形塔板、第三锥形塔板,所述支撑件包 括第一支撑件、第二支撑件、第三支撑件,所述第一锥形塔板顶部设有锥形顶帽,所述第一 锥形塔板底部与第二锥形塔板顶部通过溢流堰连接,所述第一锥形塔板底部设有带第一支 撑件的环栅板,所述第二锥形塔板底部设有一圈第二支撑件,所述第二支撑件底端连接第 三锥形塔板,所述第三锥形塔板底部设有一圈第三支撑件,所述第三锥形塔板顶部横截面 高于第一锥形塔板底部横截面。 [0008]所述锥形塔板圆锥角在15°至165°之间。 [0009]所述支撑件每根直径在0.1mm至10mm之间,长度在5cm至175
