2019104872149一种杜马斯定氮仪反应管.pdf

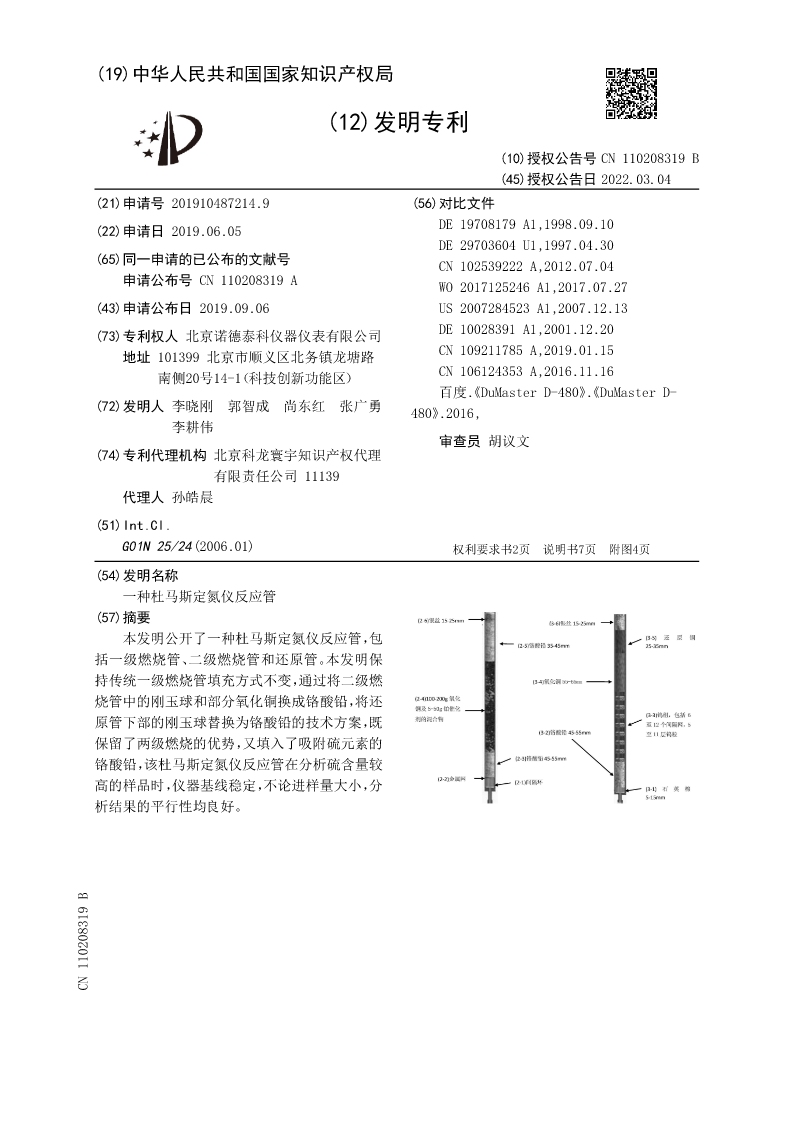

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN110208319B
(45)授权公告日2022.03.04
(21)申请号201910487214.9(56)对比文件
(22)申请日2019.06.05DE19708179A1,1998.09.10
DE29703604U1,1997.04.30
(65)同一申请的已公布的文献号CN102539222A,2012.07.04
申请公布号CN110208319AWO2017125246A1,2017.07.27
(43)申请公布日2019.09.06US2007284523A1,2007.12.13
(73)专利权人北京诺德泰科仪器仪表有限公司DE10028391A1,2001.12.20
地址101399北京市顺义区北务镇龙塘路CN109211785A,2019.01.15
南侧20号14-1（科技创新功能区）CN106124353A,2016.11.16
百度《.DuMasterD-480》《.DuMasterD-
(72)发明人李晓刚郭智成尚东红张广勇480》.2016,
李耕伟
审查员胡议文
(74)专利代理机构北京科龙寰宇知识产权代理

有限责任公司11139
代理人孙皓晨
(51)Int.Cl.
G01N25/24(2006.01)权利要求书2页说明书7页附图4页
(54)发明名称
一种杜马斯定氮仪反应管
(57)摘要
本发明公开了一种杜马斯定氮仪反应管，包
括一级燃烧管、二级燃烧管和还原管。本发明保
持传统一级燃烧管填充方式不变，通过将二级燃
烧管中的刚玉球和部分氧化铜换成铬酸铅，将还
原管下部的刚玉球替换为铬酸铅的技术方案，既
保留了两级燃烧的优势，又填入了吸附硫元素的
铬酸铅，该杜马斯定氮仪反应管在分析硫含量较
高的样品时，仪器基线稳定，不论进样量大小，分
析结果的平行性均良好。
CN110208319B

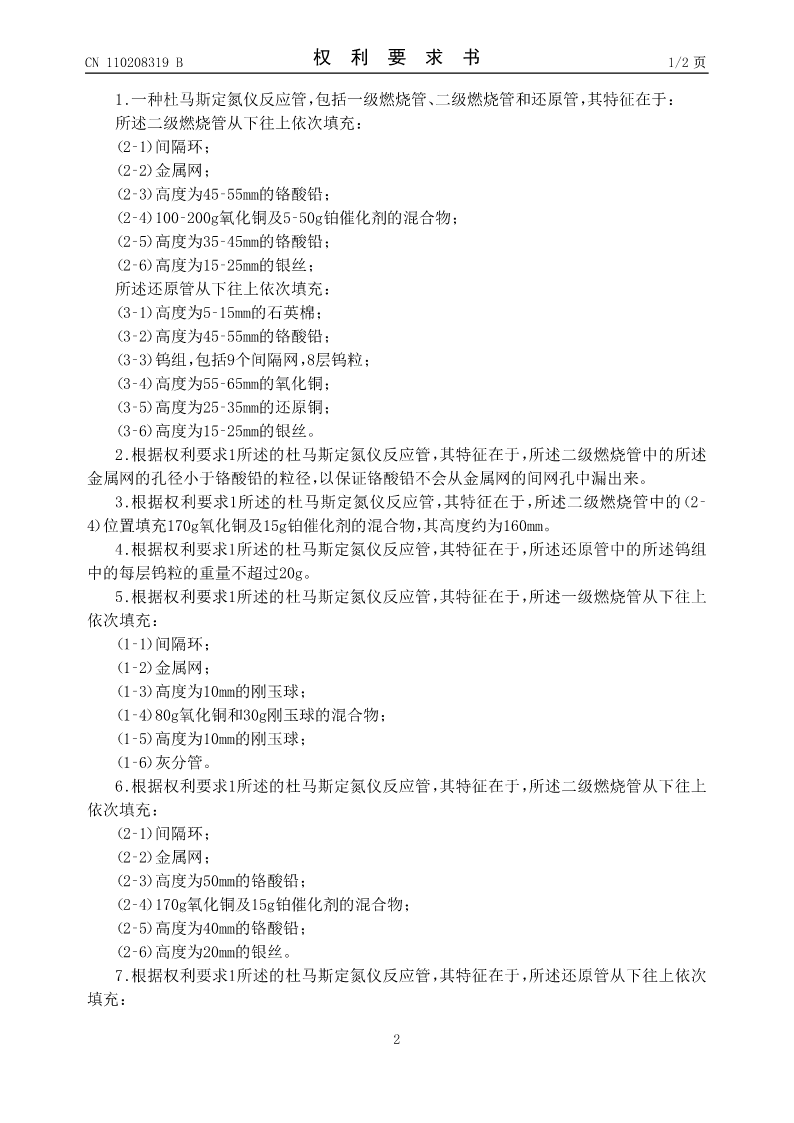

CN110208319B权利要求书1/2页

1.一种杜马斯定氮仪反应管，包括一级燃烧管、二级燃烧管和还原管，其特征在于：
所述二级燃烧管从下往上依次填充：
（2‑1）间隔环；
（2‑2）金属网；
（2‑3）高度为45‑55mm的铬酸铅；
（2‑4）100‑200g氧化铜及5‑50g铂催化剂的混合物；
（2‑5）高度为35‑45mm的铬酸铅；
（2‑6）高度为15‑25mm的银丝；
所述还原管从下往上依次填充：
（3‑1）高度为5‑15mm的石英棉；
（3‑2）高度为45‑55mm的铬酸铅；
（3‑3）钨组，包括9个间隔网，8层钨粒；
（3‑4）高度为55‑65mm的氧化铜；
（3‑5）高度为25‑35mm的还原铜；
（3‑6）高度为15‑25mm的银丝。
2.根据权利要求1所述的杜马斯定氮仪反应管，其特征在于，所述二级燃烧管中的所述
金属网的孔径小于铬酸铅的粒径，以保证铬酸铅不会从金属网的间网孔中漏出来。
3.根据权利要求1所述的杜马斯定氮仪反应管，其特征在于，所述二级燃烧管中的（2‑
4）位置填充170g氧化铜及15g铂催化剂的混合物，其高度约为160mm。
4.根据权利要求1所述的杜马斯定氮仪反应管，其特征在于，所述还原管中的所述钨组
中的每层钨粒的重量不超过20g。
5.根据权利要求1所述的杜马斯定氮仪反应管，其特征在于，所述一级燃烧管从下往上
依次填充：
（1‑1）间隔环；
（1‑2）金属网；
（1‑3）高度为10mm的刚玉球；
（1‑4）80g氧化铜和30g刚玉球的混合物；
（1‑5）高度为10mm的刚玉球；
（1‑6）灰分管。
6.根据权利要求1所述的杜马斯定氮仪反应管，其特征在于，所述二级燃烧管从下往上
依次填充：
（2‑1）间隔环；
（2‑2）金属网；
（2‑3）高度为50mm的铬酸铅；
（2‑4）170g氧化铜及15g铂催化剂的混合物；
（2‑5）高度为40mm的铬酸铅；
（2‑6）高度为20mm的银丝。
7.根据权利要求1所述的杜马斯定氮仪反应管，其特征在于，所述还原管从下往上依次
填充：

2

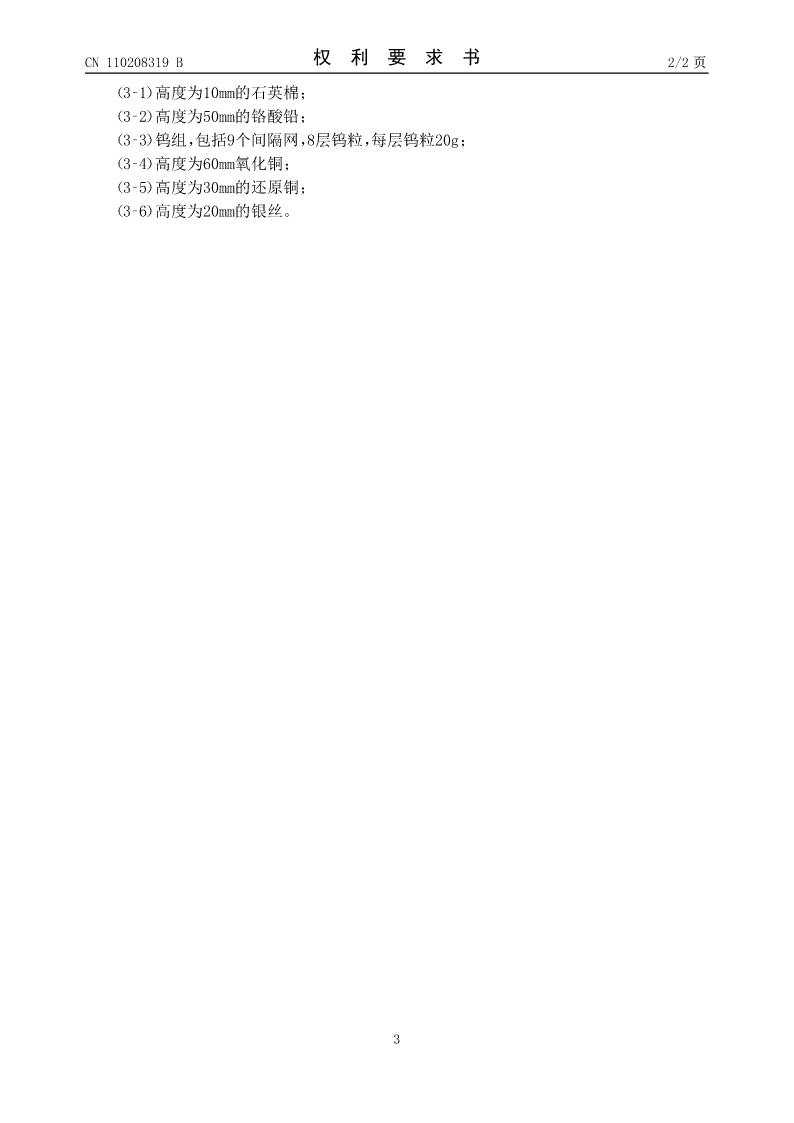

CN110208319B权利要求书2/2页
（3‑1）高度为10mm的石英棉；
（3‑2）高度为50mm的铬酸铅；
（3‑3）钨组，包括9个间隔网，8层钨粒，每层钨粒20g；
（3‑4）高度为60mm氧化铜；
（3‑5）高度为30mm的还原铜；
（3‑6）高度为20mm的银丝。

3

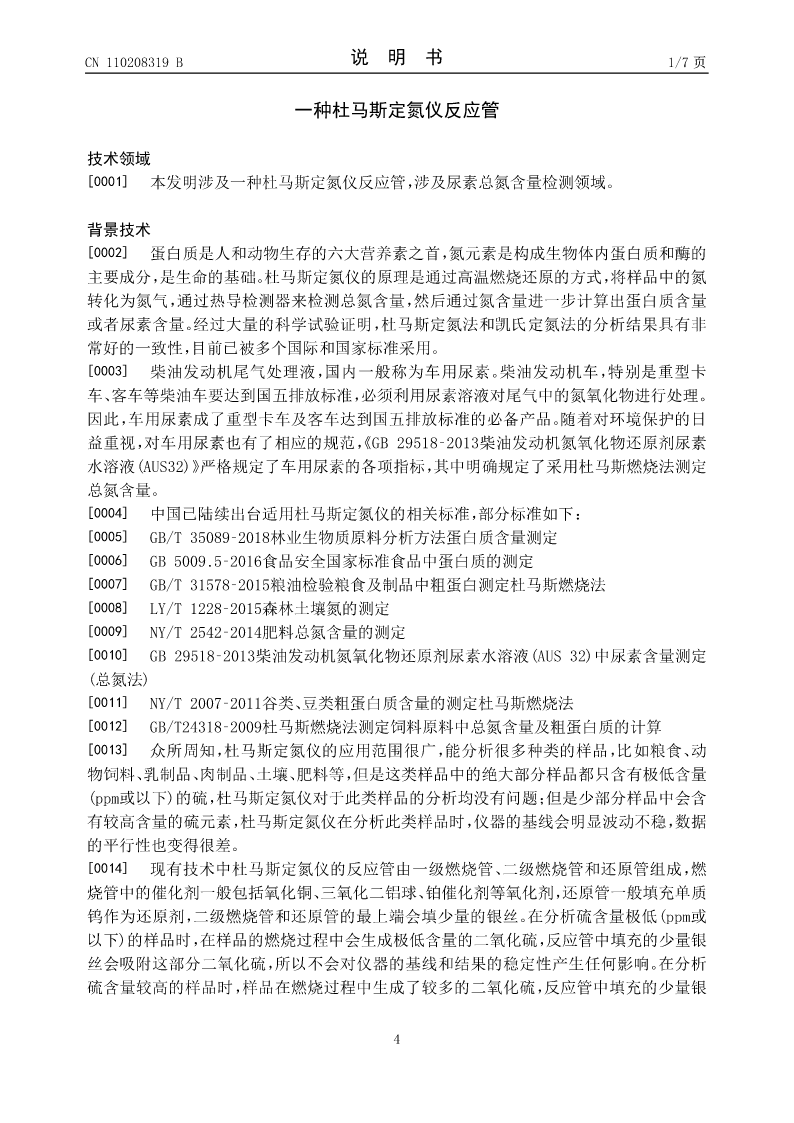

CN110208319B说明书1/7页

一种杜马斯定氮仪反应管

技术领域
[0001]本发明涉及一种杜马斯定氮仪反应管，涉及尿素总氮含量检测领域。

背景技术
[0002]蛋白质是人和动物生存的六大营养素之首，氮元素是构成生物体内蛋白质和酶的
主要成分，是生命的基础。杜马斯定氮仪的原理是通过高温燃烧还原的方式，将样品中
