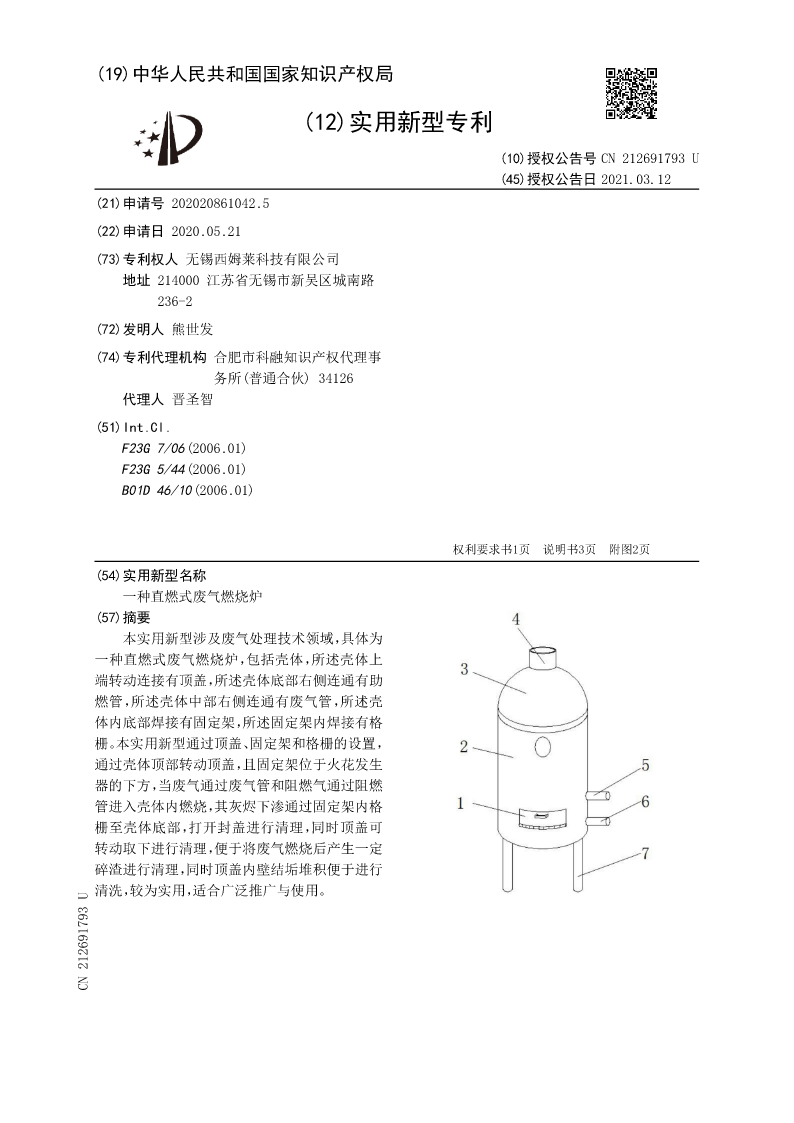

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN212691793U
(45)授权公告日2021.03.12
(21)申请号202020861042.5
(22)申请日2020.05.21
(73)专利权人无锡西姆莱科技有限公司
地址214000江苏省无锡市新吴区城南路
236-2
(72)发明人熊世发
(74)专利代理机构合肥市科融知识产权代理事
务所(普通合伙)34126
代理人晋圣智
(51)Int.Cl.
F23G7/06(2006.01)
F23G5/44(2006.01)
B01D46/10(2006.01)



权利要求书1页说明书3页附图2页
(54)实用新型名称
一种直燃式废气燃烧炉
(57)摘要
本实用新型涉及废气处理技术领域,具体为
一种直燃式废气燃烧炉,包括壳体,所述壳体上
端转动连接有顶盖,所述壳体底部右侧连通有助
燃管,所述壳体中部右侧连通有废气管,所述壳
体内底部焊接有固定架,所述固定架内焊接有格
栅。本实用新型通过顶盖、固定架和格栅的设置,
通过壳体顶部转动顶盖,且固定架位于火花发生
器的下方,当废气通过废气管和阻燃气通过阻燃
管进入壳体内燃烧,其灰烬下渗通过固定架内格
栅至壳体底部,打开封盖进行清理,同时顶盖可
转动取下进行清理,便于将废气燃烧后产生一定
碎渣进行清理,同时顶盖内壁结垢堆积便于进行
清洗,较为实用,适合广泛推广与使用。
CN212691793U
CN212691793U权利要求书1/1页

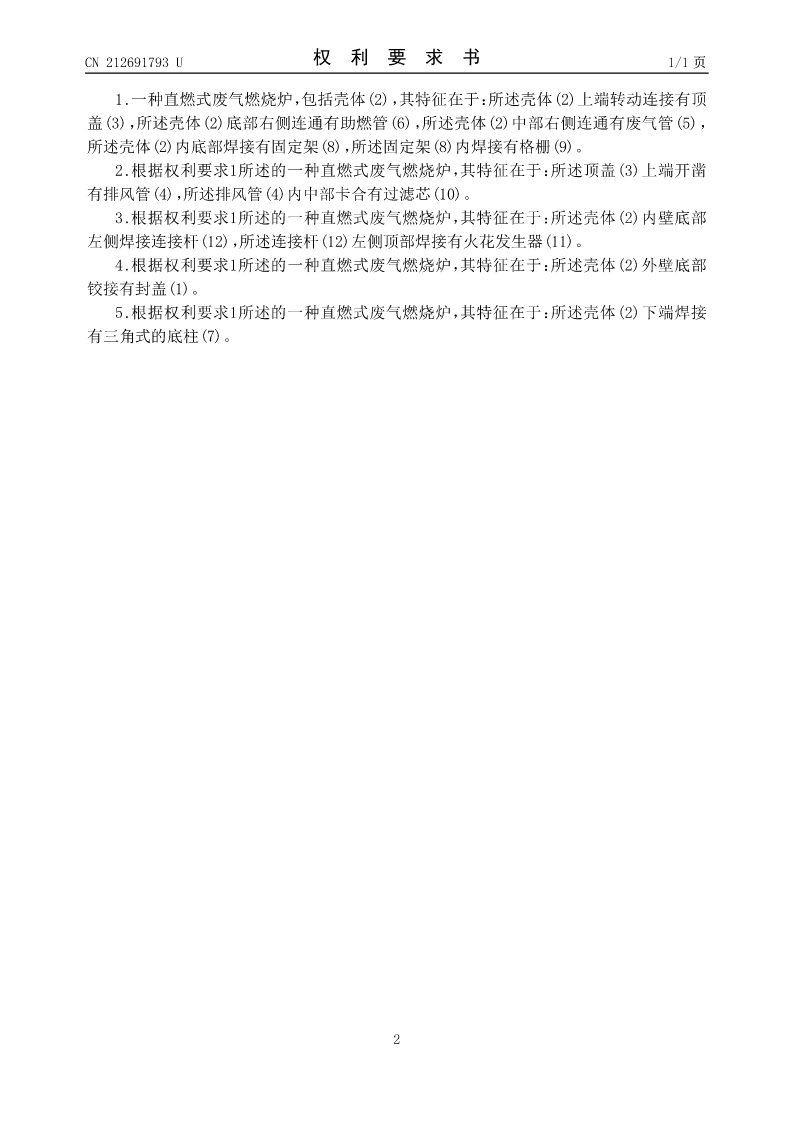

1.一种直燃式废气燃烧炉,包括壳体(2),其特征在于:所述壳体(2)上端转动连接有顶
盖(3),所述壳体(2)底部右侧连通有助燃管(6),所述壳体(2)中部右侧连通有废气管(5),
所述壳体(2)内底部焊接有固定架(8),所述固定架(8)内焊接有格栅(9)。
2.根据权利要求1所述的一种直燃式废气燃烧炉,其特征在于:所述顶盖(3)上端开凿
有排风管(4),所述排风管(4)内中部卡合有过滤芯(10)。
3.根据权利要求1所述的一种直燃式废气燃烧炉,其特征在于:所述壳体(2)内壁底部
左侧焊接连接杆(12),所述连接杆(12)左侧顶部焊接有火花发生器(11)。
4.根据权利要求1所述的一种直燃式废气燃烧炉,其特征在于:所述壳体(2)外壁底部
铰接有封盖(1)。
5.根据权利要求1所述的一种直燃式废气燃烧炉,其特征在于:所述壳体(2)下端焊接
有三角式的底柱(7)。


2
CN212691793U说明书1/3页

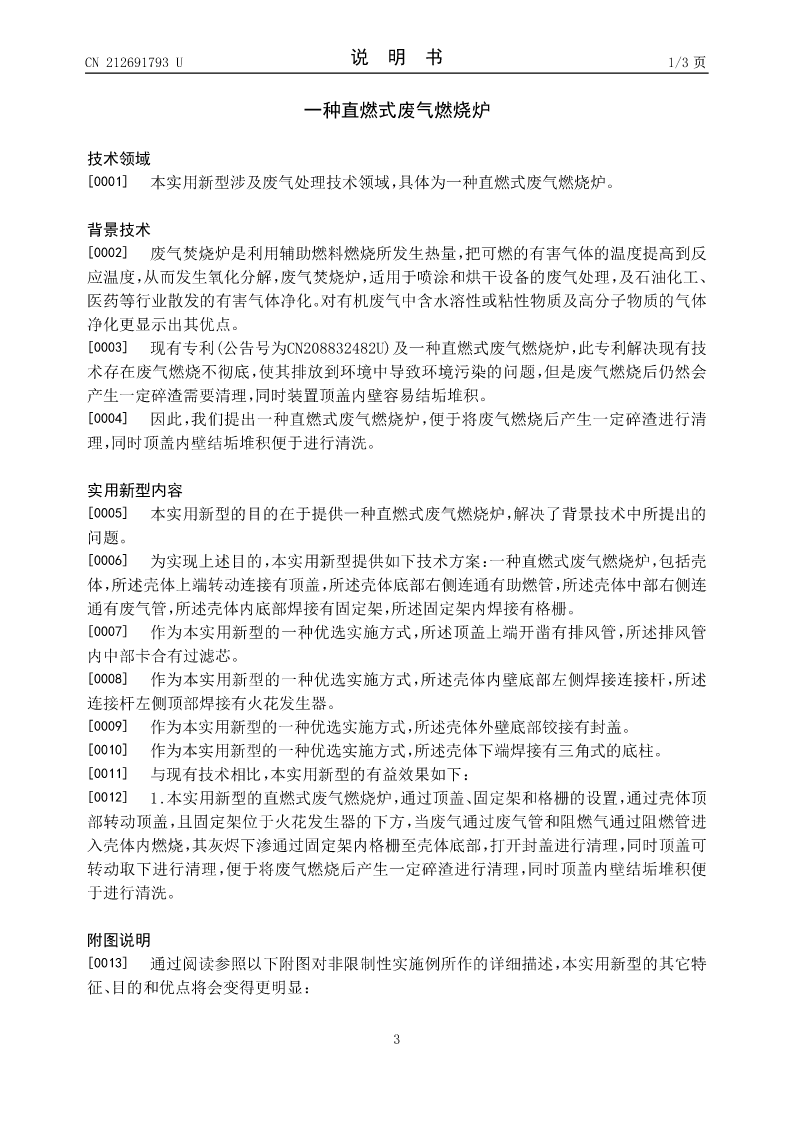

一种直燃式废气燃烧炉

技术领域
[0001]本实用新型涉及废气处理技术领域,具体为一种直燃式废气燃烧炉。

背景技术
[0002]废气焚烧炉是利用辅助燃料燃烧所发生热量,把可燃的有害气体的温度提高到反
应温度,从而发生氧化分解,废气焚烧炉,适用于喷涂和烘干设备的废气处理,及石油化工、
医药等行业散发的有害气体净化。对有机废气中含水溶性或粘性物质及高分子物质的气体
净化更显示出其优点。
[0003]现有专利(公告号为CN208832482U)及一种直燃式废气燃烧炉,此专利解决现有技
术存在废气燃烧不彻底,使其排放到环境中导致环境污染的问题,但是废气燃烧后仍然会
产生一定碎渣需要清理,同时装置顶盖内壁容易结垢堆积。
[0004]因此,我们提出一种直燃式废气燃烧炉,便于将废气燃烧后产生一定碎渣进行清
理,同时顶盖内壁结垢堆积便于进行清洗。

实用新型内容
[0005]本实用新型的目的在于提供一种直燃式废气燃烧炉,解决了背景技术中所提出的
问题。
[0006]为实现上述目的,本实用新型提供如下技术方案:一种直燃式废气燃烧炉,包括壳
体,所述壳体上端转动连接有顶盖,所述壳体底部右侧连通有助燃管,所述壳体中部右侧连
通有废气管,所述壳体内底部焊接有固定架,所述固定架内焊接有格栅。
[0007]作为本实用新型的一种优选实施方式,所述顶盖上端开凿有排风管,所述排风管
内中部卡合有过滤芯。
[0008]作为本实用新型的一种优选实施方式,所述壳体内壁底部左侧焊接连接杆,所述
连接杆左侧顶部焊接有火花发生器。
[0009]作为本实用新型的一种优选实施方式,所述壳体外壁底部铰接有封盖。
[0010]作为本实用新型的一种优选实施方式,所述壳体下端焊接有三角式的底柱。
[0011]与现有技术相比,本实用新型的有益效果如下:
[0012]1.本实用新型的直燃式废气燃烧炉,通过顶盖、固定架和格栅的设置,通过壳体顶
部转动顶盖,且固定架位于火花发生器的下方,当废气通过废气管和阻燃气通过阻燃管进
入壳体内燃烧,其灰烬下渗通过固定架内格栅至壳体底部,打开封盖进行清理,同时顶盖可
转动取下进行清理,便于将废气燃烧后产生一定碎渣进行清理,同时顶盖内壁结垢堆积便
于进行清洗。

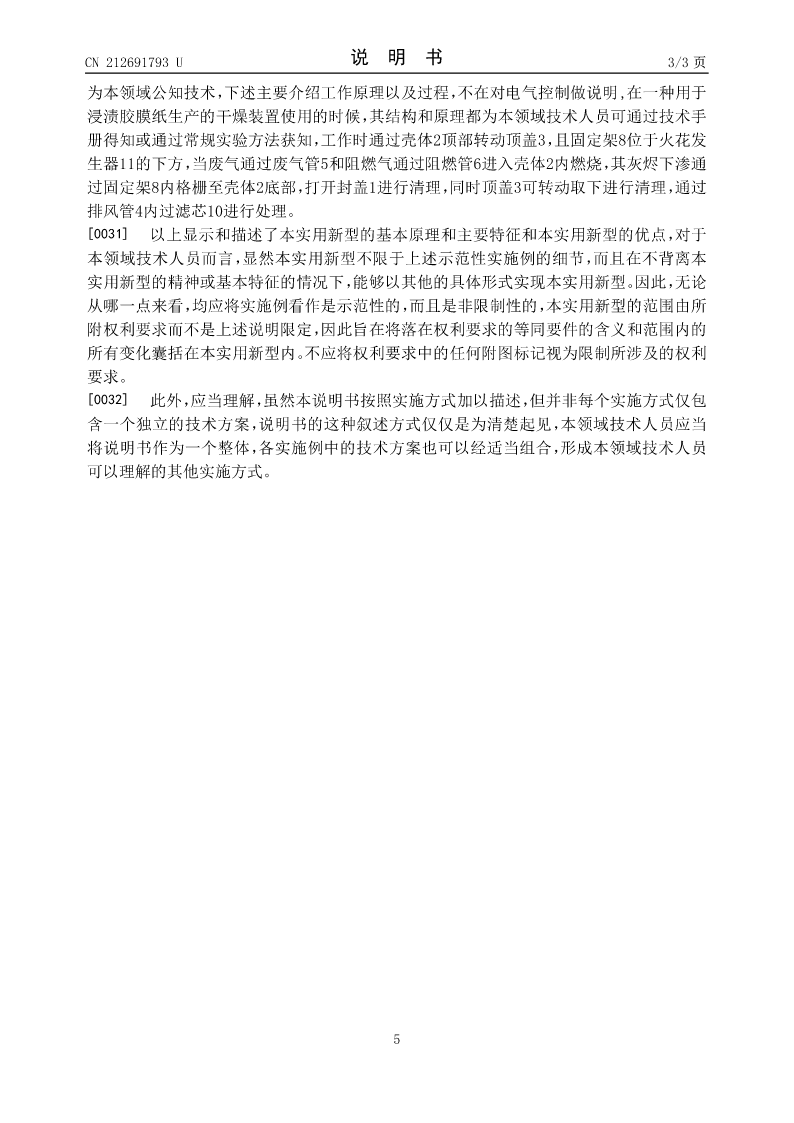

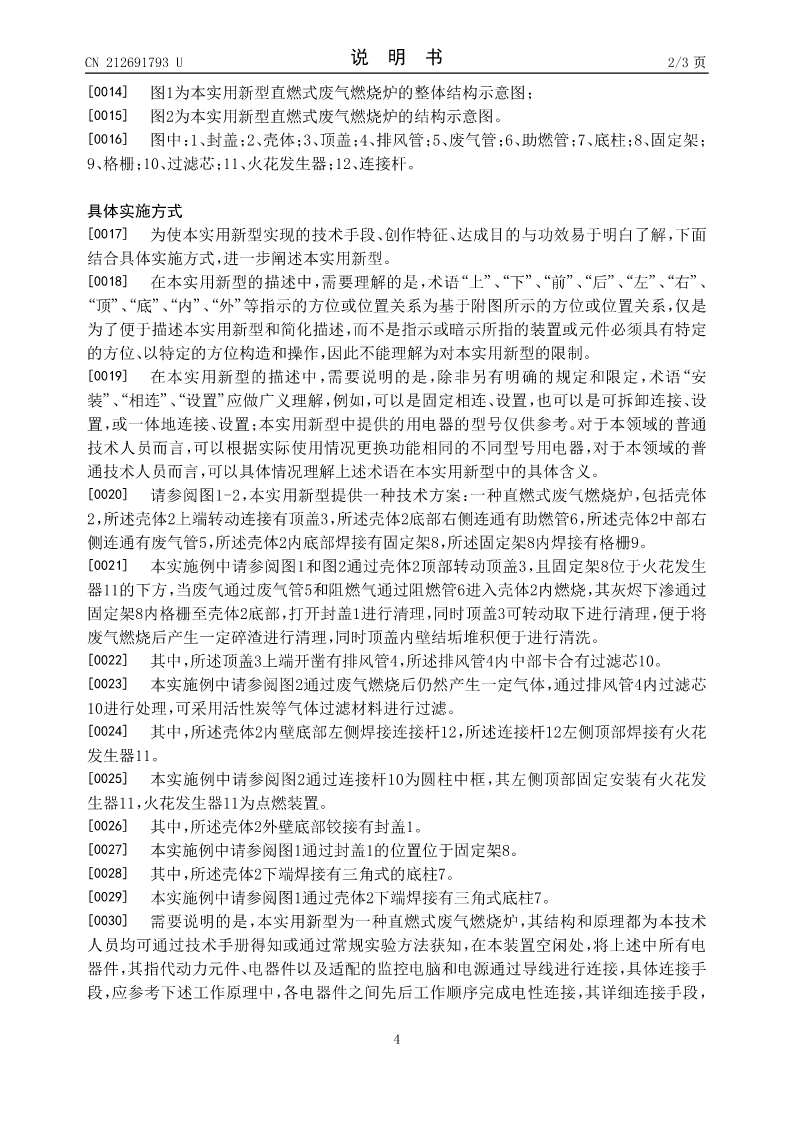

附图
查看更多
