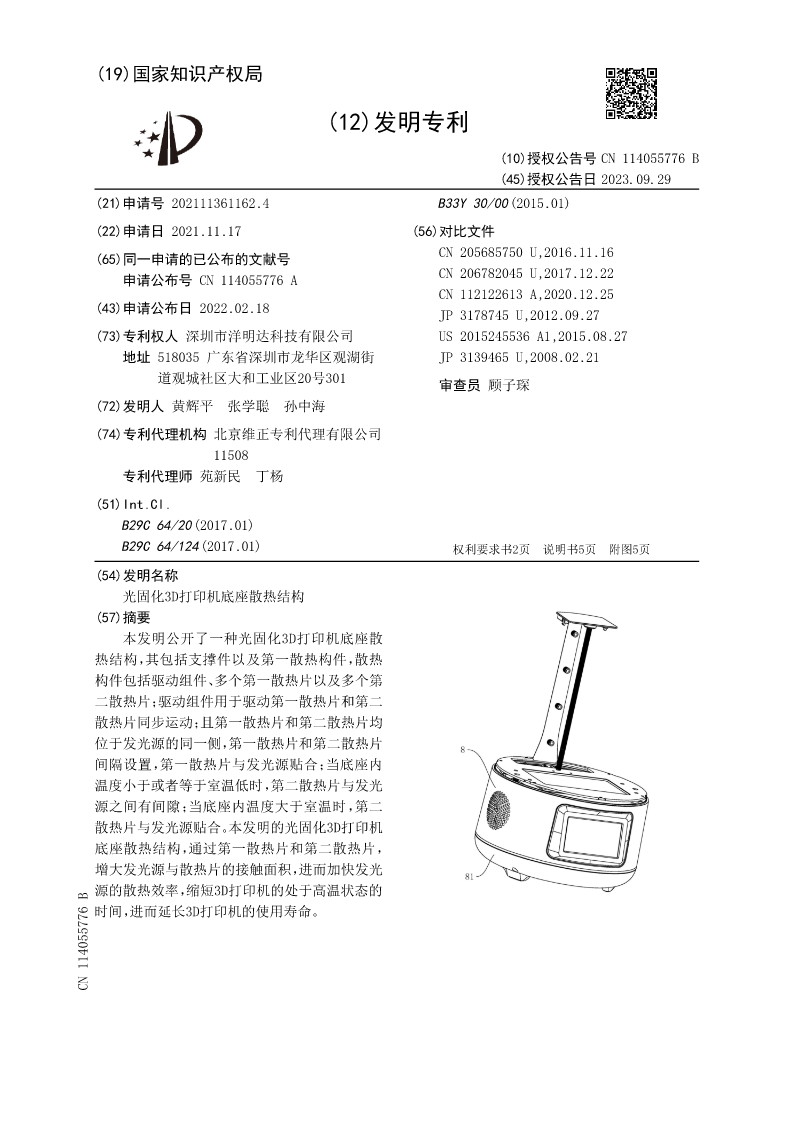

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN114055776B
(45)授权公告日2023.09.29
(21)申请号202111361162.4B33Y30/00(2015.01)
(22)申请日2021.11.17(56)对比文件
(65)同一申请的已公布的文献号CN205685750U,2016.11.16
申请公布号CN114055776ACN206782045U,2017.12.22
CN112122613A,2020.12.25
(43)申请公布日2022.02.18JP3178745U,2012.09.27
(73)专利权人深圳市洋明达科技有限公司US2015245536A1,2015.08.27
地址518035广东省深圳市龙华区观湖街JP3139465U,2008.02.21
道观城社区大和工业区20号301审查员顾子琛

(72)发明人黄辉平张学聪孙中海
(74)专利代理机构北京维正专利代理有限公司
11508
专利代理师苑新民丁杨
(51)Int.Cl.
B29C64/20(2017.01)
B29C64/124(2017.01)权利要求书2页说明书5页附图5页
(54)发明名称
光固化3D打印机底座散热结构
(57)摘要
本发明公开了一种光固化3D打印机底座散
热结构，其包括支撑件以及第一散热构件，散热
构件包括驱动组件、多个第一散热片以及多个第
二散热片；驱动组件用于驱动第一散热片和第二
散热片同步运动；且第一散热片和第二散热片均
位于发光源的同一侧，第一散热片和第二散热片
间隔设置，第一散热片与发光源贴合；当底座内
温度小于或者等于室温低时，第二散热片与发光
源之间有间隙；当底座内温度大于室温时，第二
散热片与发光源贴合。本发明的光固化3D打印机
底座散热结构，通过第一散热片和第二散热片，
增大发光源与散热片的接触面积，进而加快发光
源的散热效率，缩短3D打印机的处于高温状态的
时间，进而延长3D打印机的使用寿命。
CN114055776B

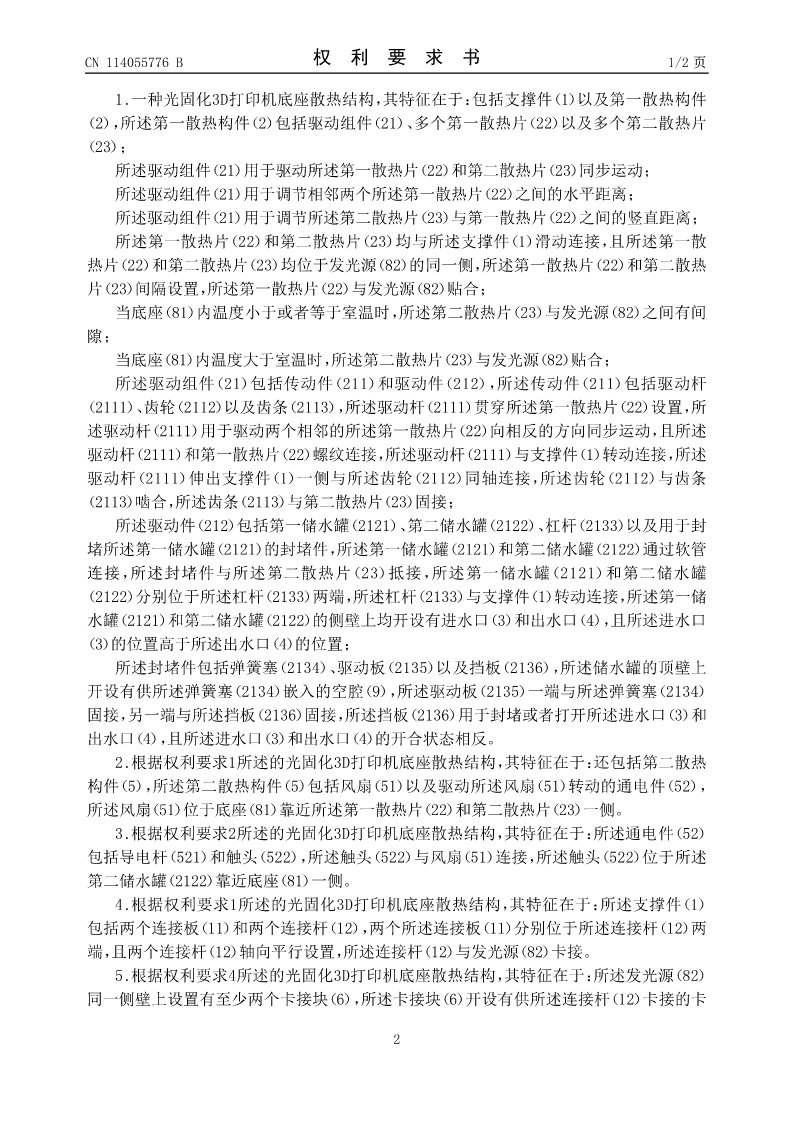

CN114055776B权利要求书1/2页

1.一种光固化3D打印机底座散热结构，其特征在于：包括支撑件（1）以及第一散热构件
（2），所述第一散热构件（2）包括驱动组件（21）、多个第一散热片（22）以及多个第二散热片
（23）；
所述驱动组件（21）用于驱动所述第一散热片（22）和第二散热片（23）同步运动；
所述驱动组件（21）用于调节相邻两个所述第一散热片（22）之间的水平距离；
所述驱动组件（21）用于调节所述第二散热片（23）与第一散热片（22）之间的竖直距离；
所述第一散热片（22）和第二散热片（23）均与所述支撑件（1）滑动连接，且所述第一散
热片（22）和第二散热片（23）均位于发光源（82）的同一侧，所述第一散热片（22）和第二散热
片（23）间隔设置，所述第一散热片（22）与发光源（82）贴合；
当底座（81）内温度小于或者等于室温时，所述第二散热片（23）与发光源（82）之间有间
隙；
当底座（81）内温度大于室温时，所述第二散热片（23）与发光源（82）贴合；
所述驱动组件（21）包括传动件（211）和驱动件（212），所述传动件（211）包括驱动杆
（2111）、齿轮（2112）以及齿条（2113），所述驱动杆（2111）贯穿所述第一散热片（22）设置，所
述驱动杆（2111）用于驱动两个相邻的所述第一散热片（22）向相反的方向同步运动，且所述
驱动杆（2111）和第一散热片（22）螺纹连接，所述驱动杆（2111）与支撑件（1）转动连接，所述
驱动杆（2111）伸出支撑件（1）一侧与所述齿轮（2112）同轴连接，所述齿轮（2112）与齿条
（2113）啮合，所述齿条（2113）与第二散热片（23）固接；
所述驱动件（212）包括第一储水罐（2121）、第二储水罐（2122）、杠杆（2133）以及用于封
堵所述第一储水罐（2121）的封堵件，所述第一储水罐（2121）和第二储水罐（2122）通过软管
连接，所述封堵件与所述第二散热片（23）抵接，所述第一储水罐（2121）和第二储水罐
（2122）分别位于所述杠杆（2133）两端，所述杠杆（2133）与支撑件（1）转动连接，所述第一储
水罐（2121）和第二储水罐（2122）的侧壁上均开设有进水口（3）和出水口（4），且所述进水口
（3）的位置高于所述出水口（4）的位置；
所述封堵件包括弹簧塞（2134）、驱动板（2135）以及挡板（2136），所述储水罐的顶壁上
开设有供所述弹簧塞（2134）嵌入的空腔（9），所述驱动板（2135）一端与所述弹簧塞（2134）
固接，另一端与所述挡板（2136）固接，所述挡板（2136）用于封堵或者打开所述进水口（3）和
