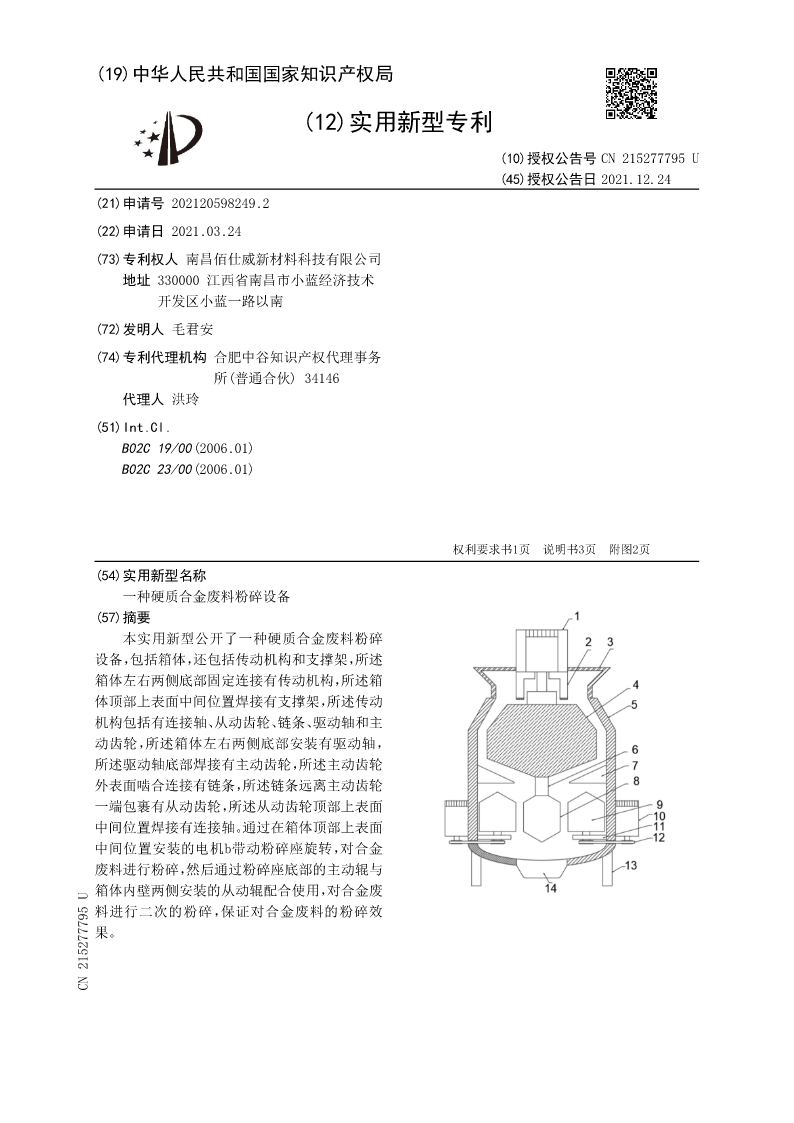

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215277795U
(45)授权公告日2021.12.24
(21)申请号202120598249.2
(22)申请日2021.03.24
(73)专利权人南昌佰仕威新材料科技有限公司
地址330000江西省南昌市小蓝经济技术
开发区小蓝一路以南
(72)发明人毛君安
(74)专利代理机构合肥中谷知识产权代理事务
所(普通合伙)34146
代理人洪玲
(51)Int.Cl.
B02C19/00(2006.01)
B02C23/00(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种硬质合金废料粉碎设备
(57)摘要
本实用新型公开了一种硬质合金废料粉碎
设备，包括箱体，还包括传动机构和支撑架，所述
箱体左右两侧底部固定连接有传动机构，所述箱
体顶部上表面中间位置焊接有支撑架，所述传动
机构包括有连接轴、从动齿轮、链条、驱动轴和主
动齿轮，所述箱体左右两侧底部安装有驱动轴，
所述驱动轴底部焊接有主动齿轮，所述主动齿轮
外表面啮合连接有链条，所述链条远离主动齿轮
一端包裹有从动齿轮，所述从动齿轮顶部上表面
中间位置焊接有连接轴。通过在箱体顶部上表面
中间位置安装的电机b带动粉碎座旋转，对合金
废料进行粉碎，然后通过粉碎座底部的主动辊与
箱体内壁两侧安装的从动辊配合使用，对合金废
料进行二次的粉碎，保证对合金废料的粉碎效
果。
CN215277795U

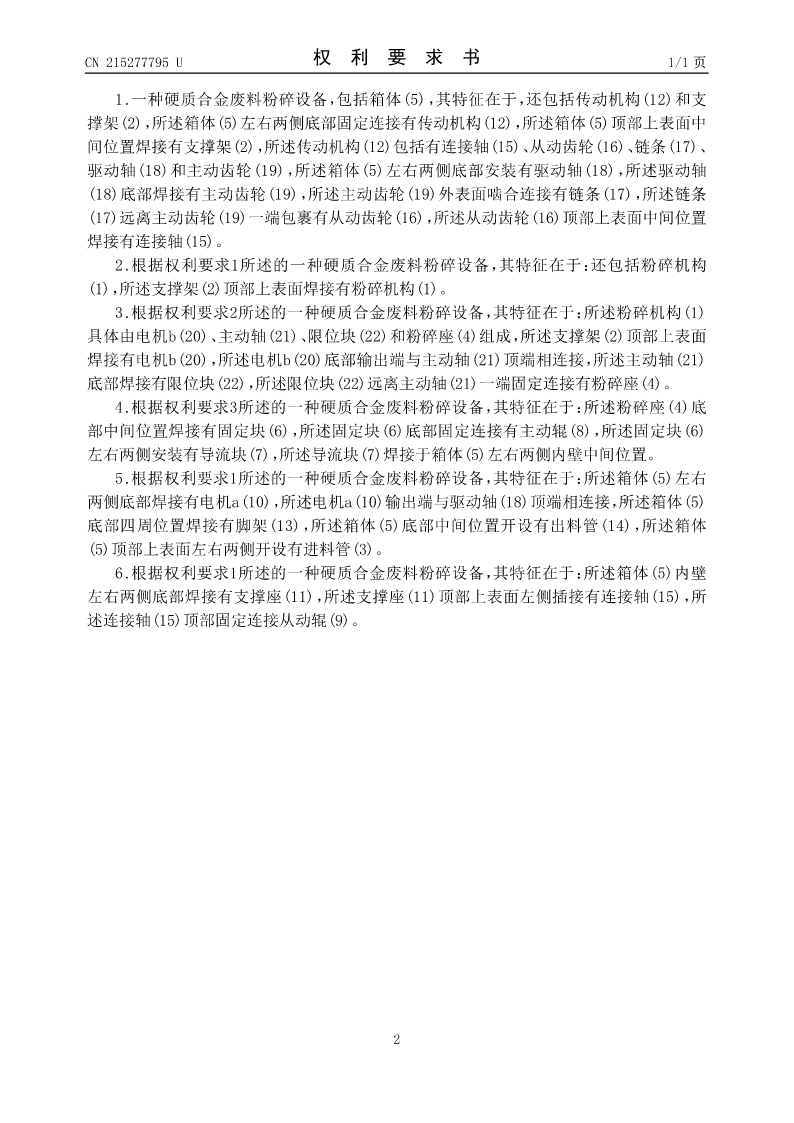

CN215277795U权利要求书1/1页

1.一种硬质合金废料粉碎设备，包括箱体(5)，其特征在于，还包括传动机构(12)和支
撑架(2)，所述箱体(5)左右两侧底部固定连接有传动机构(12)，所述箱体(5)顶部上表面中
间位置焊接有支撑架(2)，所述传动机构(12)包括有连接轴(15)、从动齿轮(16)、链条(17)、
驱动轴(18)和主动齿轮(19)，所述箱体(5)左右两侧底部安装有驱动轴(18)，所述驱动轴
(18)底部焊接有主动齿轮(19)，所述主动齿轮(19)外表面啮合连接有链条(17)，所述链条
(17)远离主动齿轮(19)一端包裹有从动齿轮(16)，所述从动齿轮(16)顶部上表面中间位置
焊接有连接轴(15)。
2.根据权利要求1所述的一种硬质合金废料粉碎设备，其特征在于：还包括粉碎机构
(1)，所述支撑架(2)顶部上表面焊接有粉碎机构(1)。
3.根据权利要求2所述的一种硬质合金废料粉碎设备，其特征在于：所述粉碎机构(1)
具体由电机b(20)、主动轴(21)、限位块(22)和粉碎座(4)组成，所述支撑架(2)顶部上表面
焊接有电机b(20)，所述电机b(20)底部输出端与主动轴(21)顶端相连接，所述主动轴(21)
底部焊接有限位块(22)，所述限位块(22)远离主动轴(21)一端固定连接有粉碎座(4)。
4.根据权利要求3所述的一种硬质合金废料粉碎设备，其特征在于：所述粉碎座(4)底
部中间位置焊接有固定块(6)，所述固定块(6)底部固定连接有主动辊(8)，所述固定块(6)
左右两侧安装有导流块(7)，所述导流块(7)焊接于箱体(5)左右两侧内壁中间位置。
5.根据权利要求1所述的一种硬质合金废料粉碎设备，其特征在于：所述箱体(5)左右
两侧底部焊接有电机a(10)，所述电机a(10)输出端与驱动轴(18)顶端相连接，所述箱体(5)
底部四周位置焊接有脚架(13)，所述箱体(5)底部中间位置开设有出料管(14)，所述箱体
(5)顶部上表面左右两侧开设有进料管(3)。
6.根据权利要求1所述的一种硬质合金废料粉碎设备，其特征在于：所述箱体(5)内壁
左右两侧底部焊接有支撑座(11)，所述支撑座(11)顶部上表面左侧插接有连接轴(15)，所
述连接轴(15)顶部固定连接从动辊(9)。

2

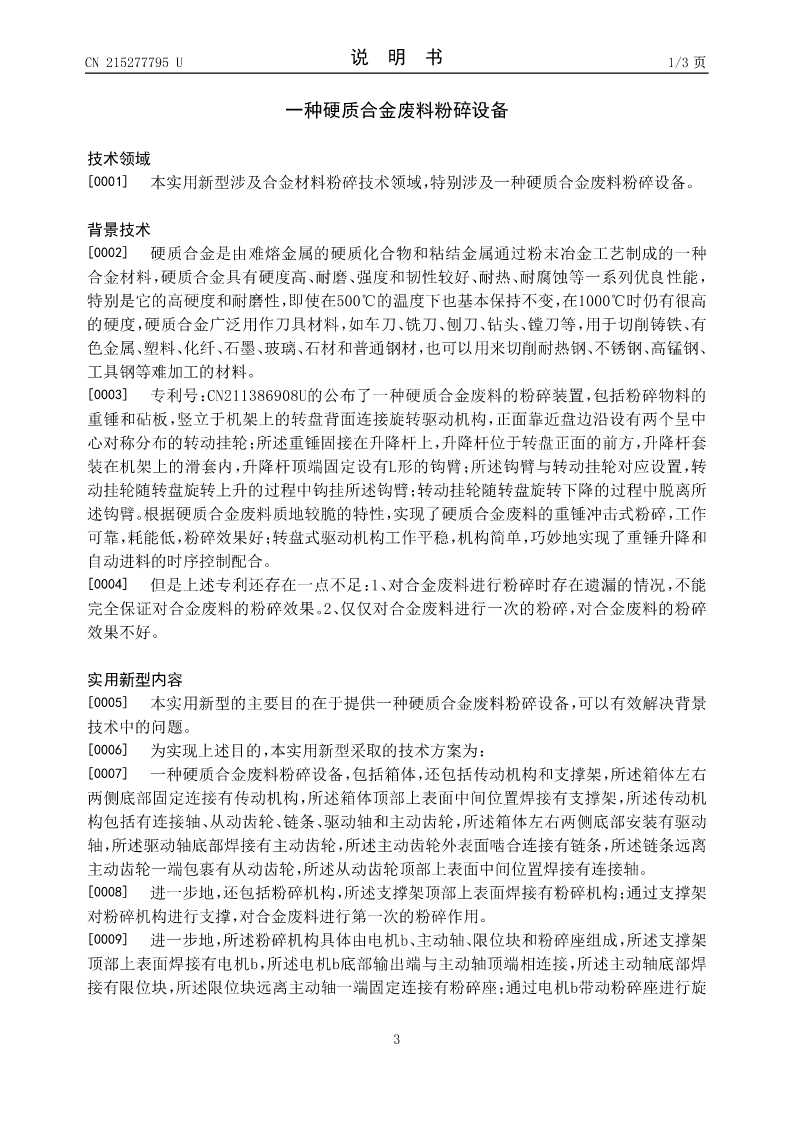

CN215277795U说明书1/3页

一种硬质合金废料粉碎设备

技术领域
[0001]本实用新型涉及合金材料粉碎技术领域，特别涉及一种硬质合金废料粉碎设备。

背景技术
[0002]硬质合金是由难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成的一种
合金材料，硬质合金具有硬度高、耐磨、强度和韧性较好、耐热、耐腐蚀等一系列优良性能，
特别是它的高硬度和耐磨性，即使在500℃的温度下也基本保持不变，在1000℃时仍有很高
的硬度，硬质合金广泛用作刀具材料，如车刀、铣刀、刨刀、钻头、镗刀等，用于切削铸铁、有
色金属、塑料、化纤、石墨、玻璃、石材和普通钢材，也可以用来切削耐热钢、不锈钢、高锰钢、
工具钢等难加工的材料。
[0003]专利号：CN211386908U的公布了一种硬质合金废料的粉碎装置，包括粉碎物料的

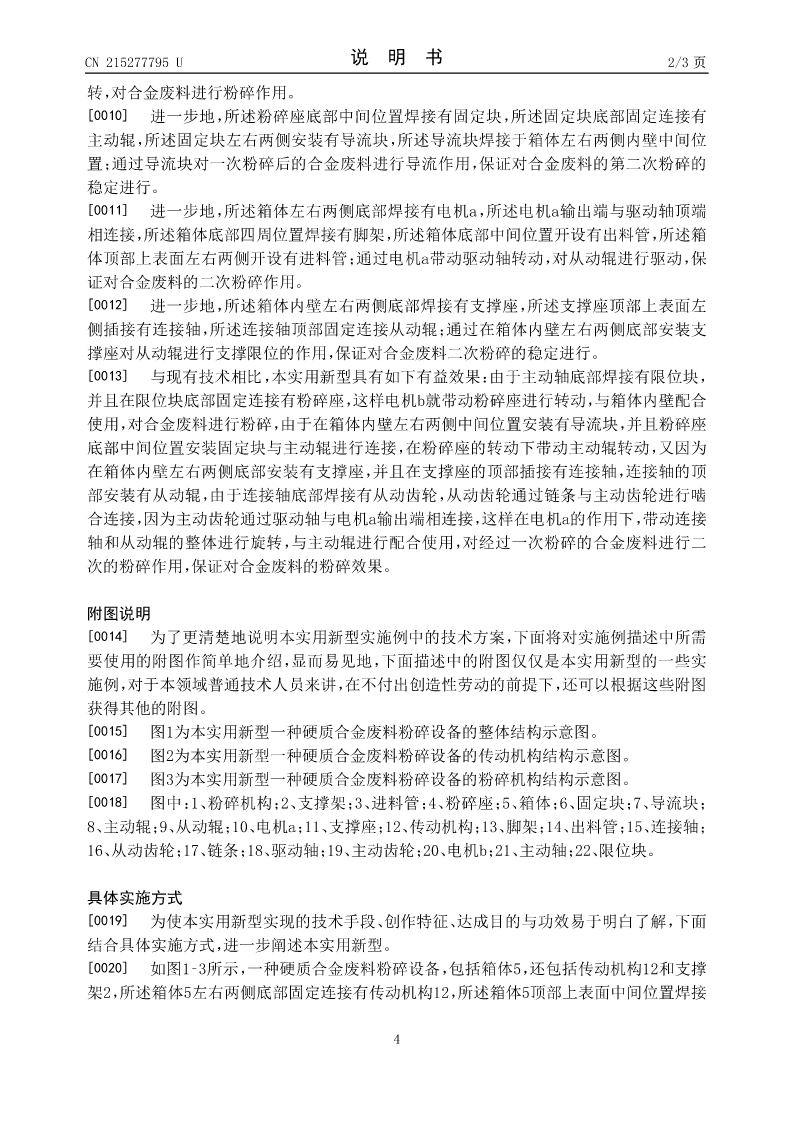

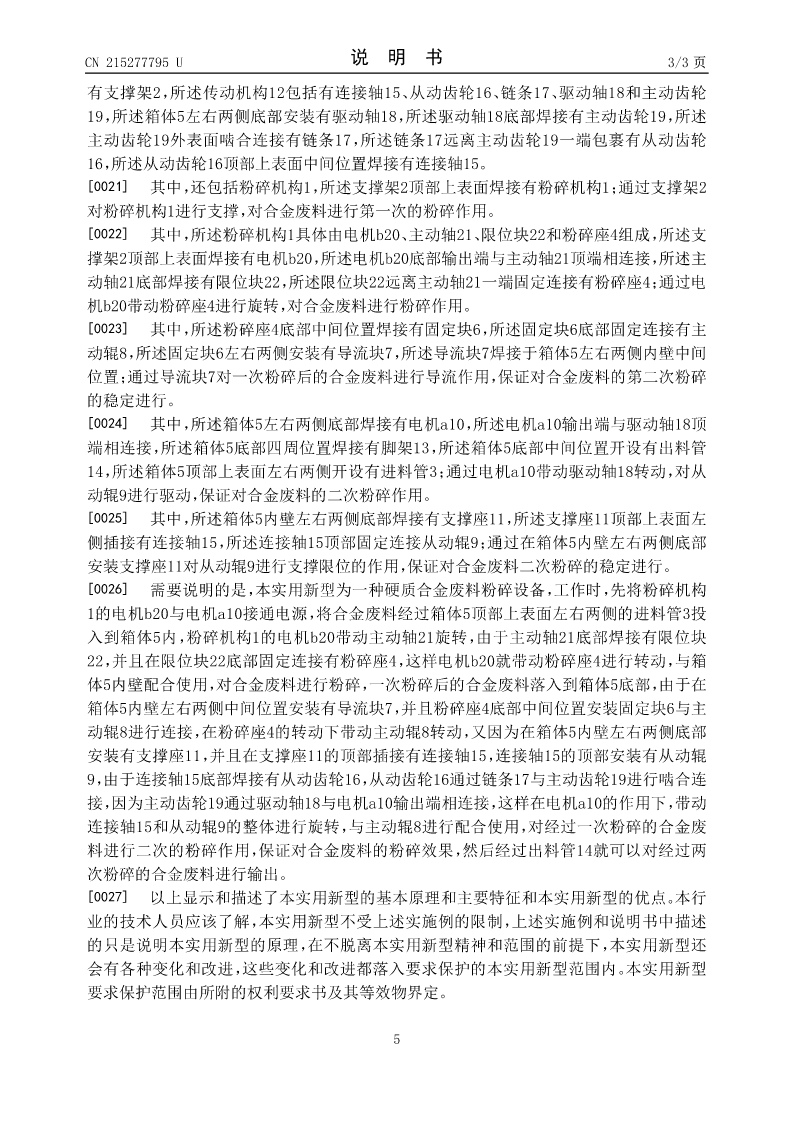

重锤和砧板，竖立于机架上的转盘背面连
